Пристрій для розвантаження кульшового суглобу та функціонального вправлення вивиху стегна

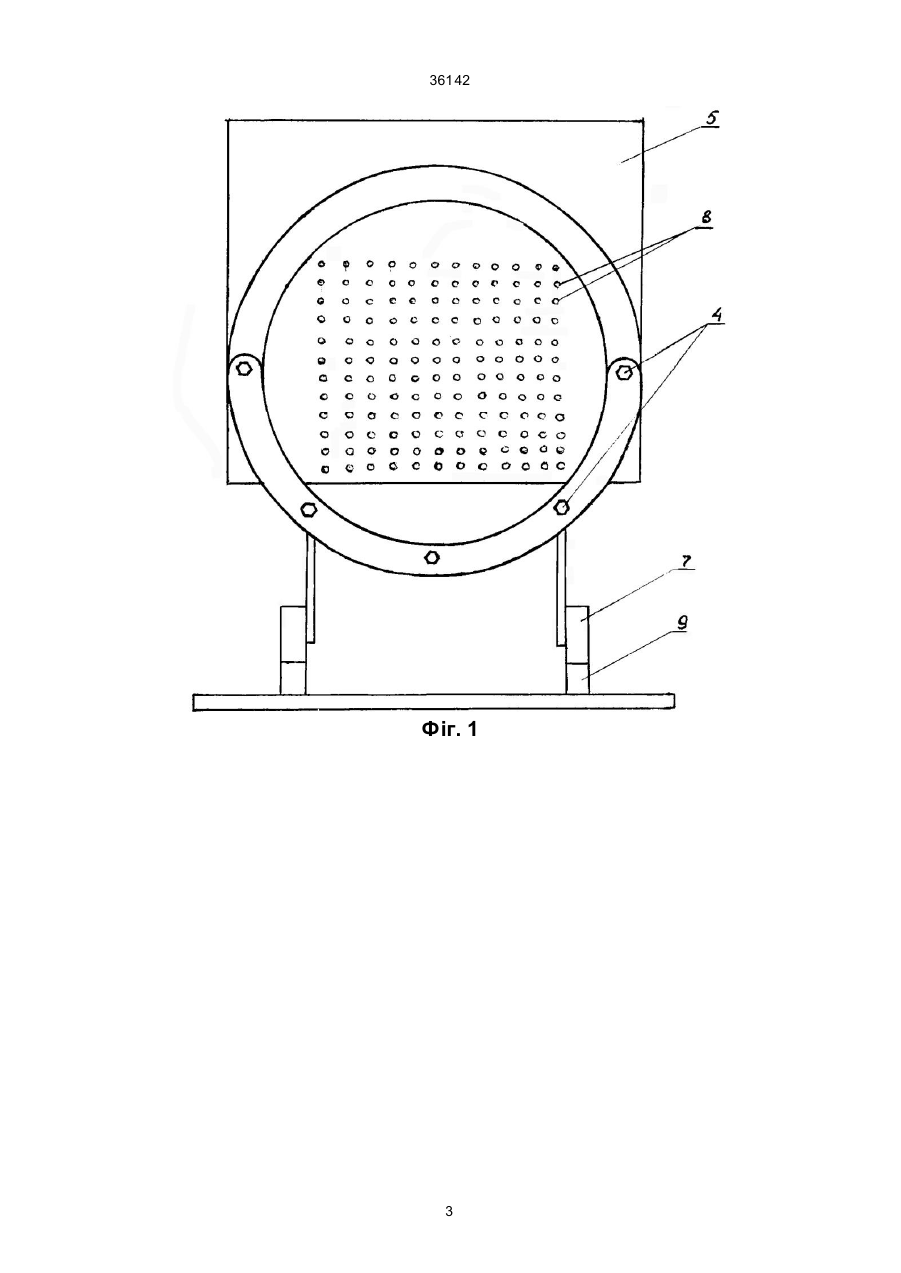

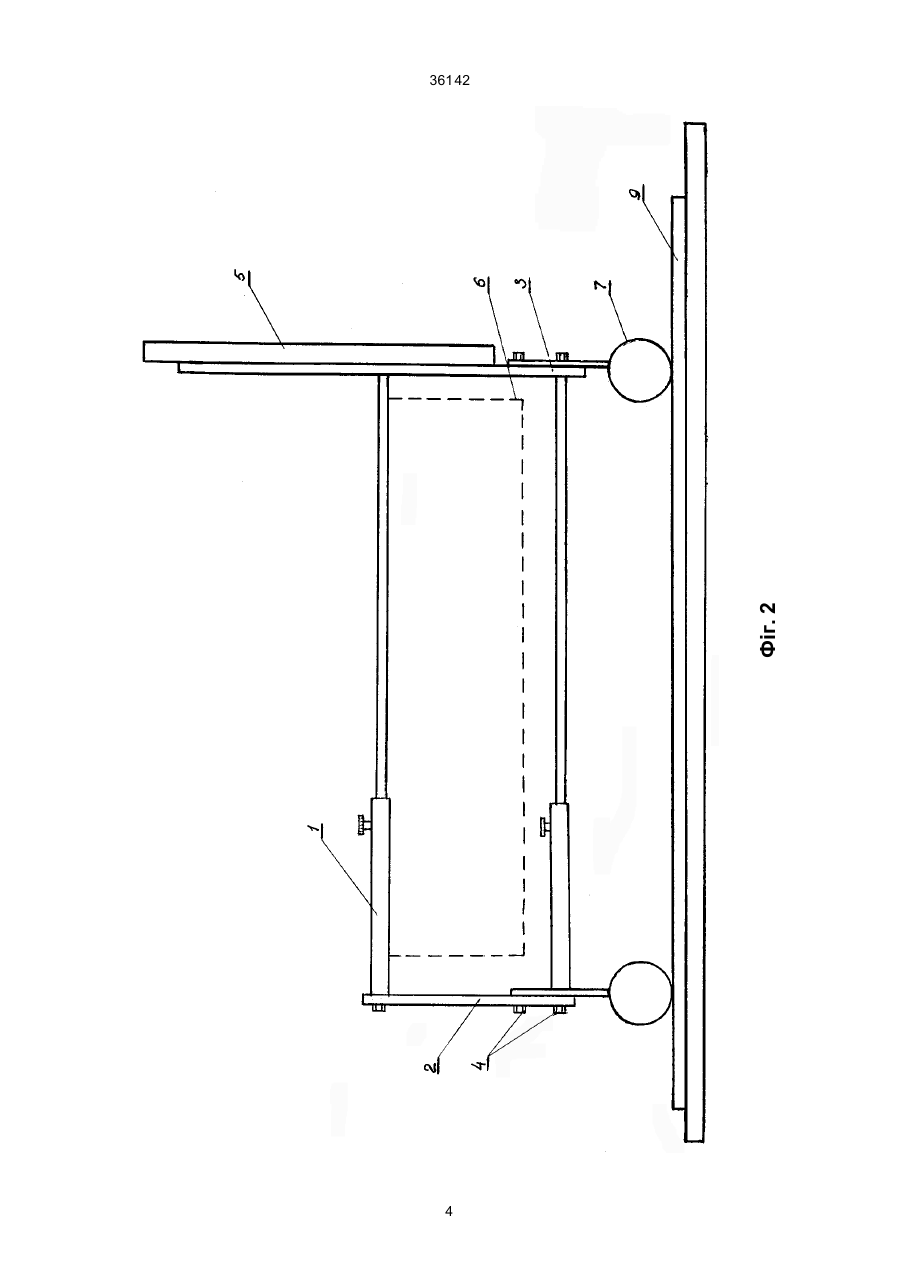

1. Пристрій для розвантаження кульшового суглобу та функціонального вправлення вивиху стегна, що має основу у ви гляді двох телескопічних штанг, блок з гнучкою тягою, підступник та ложемент гомілки, відрізняється тим, що до ос 36142 На фіг. 1 зображено вид пристрою спереду, на фіг. 2 зображено вид пристрою збоку. Поставлена задача вирішується тим, що згідно винаходу, основу пристрою виконано у вигляді трьох телескопічних штанг (1), на обох кінцях внутрішньої частини яких є нарізка, напівкільця (2) з трьома отворами, у верхній частині і середині кріпляться телескопічні штанги, а також кільця (3), зробленого з двох стандартних напівкілець, яке має ті ж самі отвори для кріплення протилежних кінців штанг (4), до кільця з внутрішнього боку прикріплюється підстопник (5) з багатьма отворами (8) до якого прикріплюється взуття пацієнта; ложемент гомілки зроблено із грубої тканини, жорстко закріплений на телескопічних штангах (6), до кільця і напівкільця парами симетрично прилаштовані ролики (7), при цьому пристрій встановлено на рейки (8) для підвищення демпферності та більш м'якого пересування вздовж вісі кінцівки пацієнта, що забезпечує більш м'яке вправлення головки стегнової кістки у вертлюжну западину при захворюваннях, що супроводжуються вираженим болевим синдромом. Пристрій працює таким чином: у зафіксоване взуття під необхідним кутом ротації фіксується стопа пацієнта, шнурівка затягується, гомілка знаходиться на ложементі, при цьому із зовнішнього боку пристрою прикріплюють гнучку тягу. Пристрій встановлюється на рейки, вантаж опускається. Суглоб розвантажується на протязі 8-10 місяців. Приклад конкретного використання пристрою. Хворий М., 12 років, знаходився з діагнозом хвороба Переса ІІ-ІІІ ст., у хворого сформувалася грибоподібна деформація головки і шийки правого стегна, приводяща контрактура, виражений больовий синдром. Хворий знаходився у пристрої 8 місяців, одержував ЛФК, масаж, електрофорез на кульшовий суглоб після чого деформація виправилась, призначений щадящий режим. В порівняні з прототипом даний пристрій, забезпечує більш м'яке вправлення головки стегнової кістки в вертлюжну западину при захворюваннях з вираженим больовим синдромом. Джерела інформації. 1. Терновой, Прокопова Л.В., Алексюк К.П. "Лечение остеомиэлита у детей". - Москва, 1979. 2. Рішення про видачу патенту на винахід без проведення експертизи по суті Держпатенту України № 97063253 від 15.04.98. 2 36142 Фіг. 1 3 Фіг. 2 36142 4 36142 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
