Гідроізоляційне швидкотужавне в’яжуче

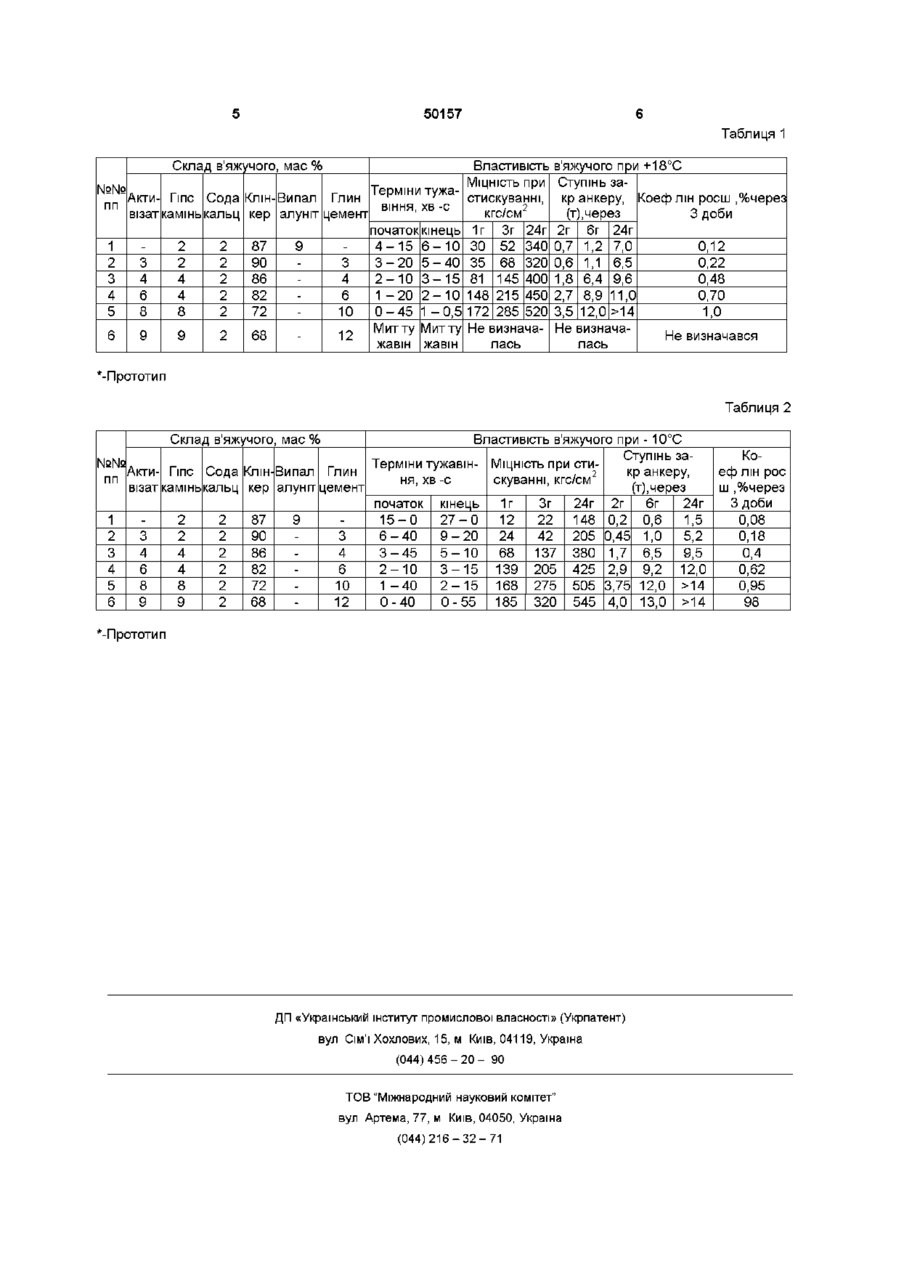

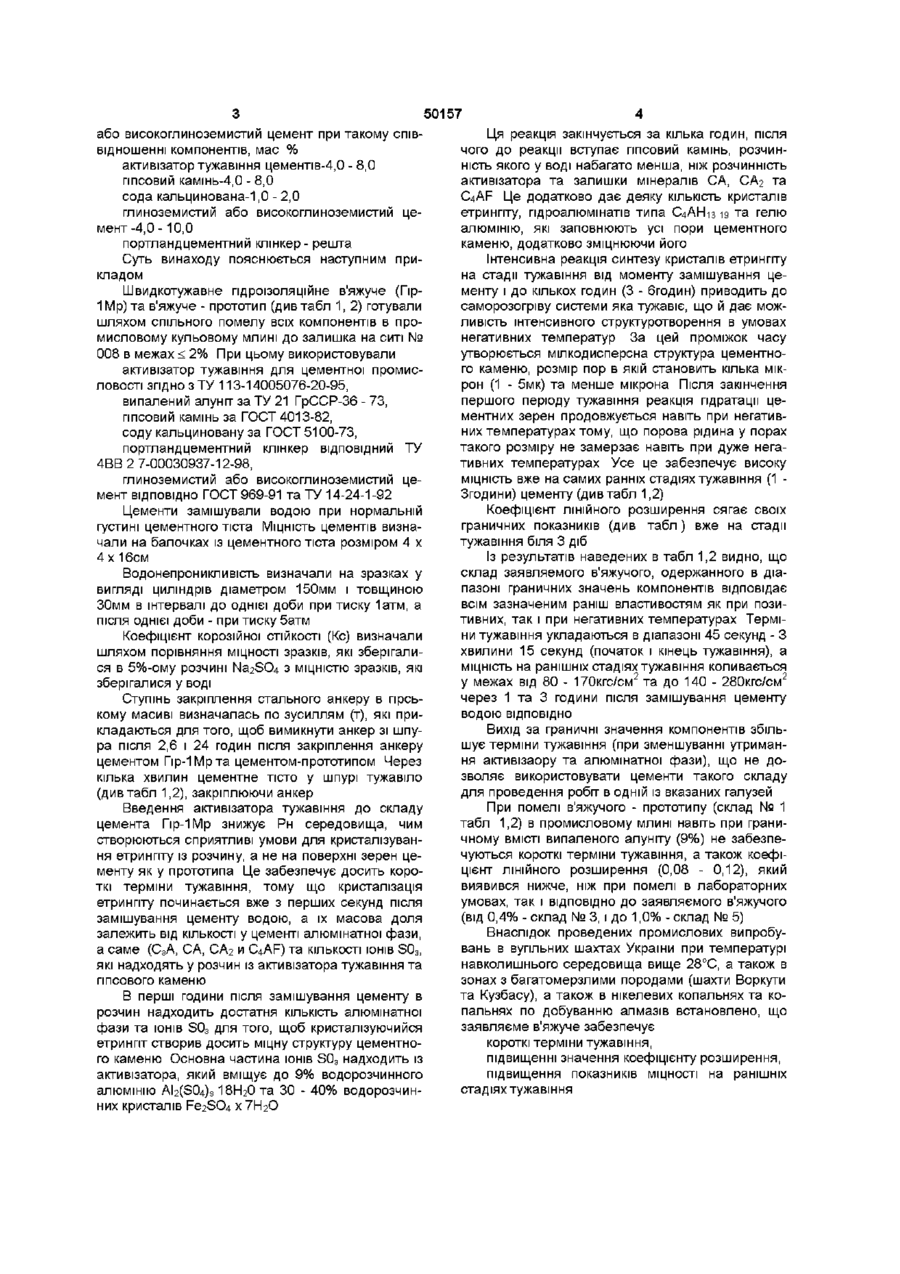

Гідроізоляційне швидкотужавне в'яжуче, що містить портланд цементний клінкер, гіпсовий камінь, кальциновану соду, яке відрізняється тим, що додатково містить активізатор тужавіння ки коефіцієнту ЛІНІЙНОГО розширення Усе це ро бить його непридатним для використання в екстремальних умовах, наприклад, в разі закріплення анкерів як у звичайних гірських масивах, так і при наявності багатомерзлих порід В основі даного винаходу стоїть задача створення такого гідроізоляційного швидкотужавне в'яжучого, в якому утворюється структура цементного каменю, яка складається переважно із кристалів єтринпту та геля алюмінію - АІ(ОН)з, які забезпечують в порівнянні із прототипом швидкі терміни тужавіння, підвищення МІЦНОСТІ при стискуванні на початкових термінах тужавіння та підвищення показників коефіцієнту ЛІНІЙНОГО розширення як при позитивних, так і при негативних температурах навколишнього середовища, тим самим розширюючи галузь його використання Поставлена задача вирішується за рахунок того, що гідроізоляційне швидкотужавне в'яжуче, яке містить в собі гіпсовий камінь, соду кальциновану та портландцементний клінкер, додатково містить активізатор тужавіння цементу та глиноземистий 1 ю о ю 50157 або високоглиноземистий цемент при такому співЦя реакція закінчується за кілька годин, після відношенні компонентів, мас % чого до реакції вступає гіпсовий камінь, розчинність якого у воді набагато менша, ніж розчинність активізатор тужавіння цементів-4,0 - 8,0 активізатора та залишки мінералів СА, САг та гіпсовий камшь-4,0 - 8,0 C4AF Це додатково дає деяку КІЛЬКІСТЬ кристалів сода кальцинована-1,0 - 2,0 етринпту, пдроалюмінатів типа С4АН1319 та гелю глиноземистий або високоглиноземистий цеалюмінію, які заповнюють усі пори цементного мент-4,0- 10,0 каменю, додатково зміцнюючи його портландцементний клінкер- решта Суть винаходу пояснюється наступним приІнтенсивна реакція синтезу кристалів етринпту кладом на стадії тужавіння від моменту замішування цементу і до кількох годин (3 - бгодин) приводить до Швидкотужавне гідроізоляційне в'яжуче (Гірсаморозогріву системи яка тужавіє, що й дає мож1 Мр) та в'яжуче - прототип (див табл 1, 2) готували ливість інтенсивного структуротворення в умовах шляхом спільного помелу всіх компонентів в пронегативних температур За цей проміжок часу мисловому кульовому млині до залишка на ситі № утворюється мілкодисперсна структура цементно008 в межах 14 >14 Коеф лін рос ш ,%через 3 доби 0,08 0,18 0,4 0,62 0,95 98
