Термоанемометричний датчик витрати рідини або газу

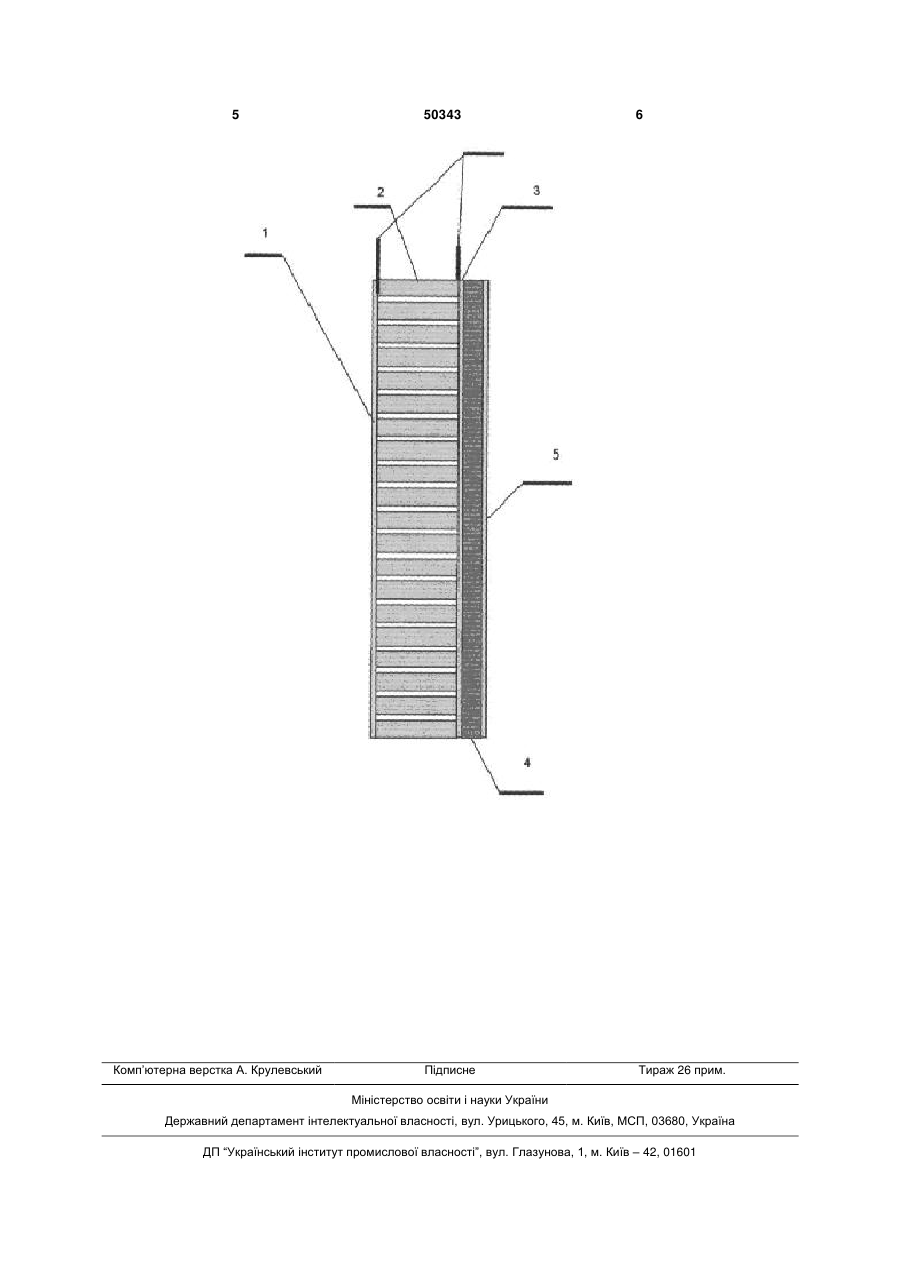

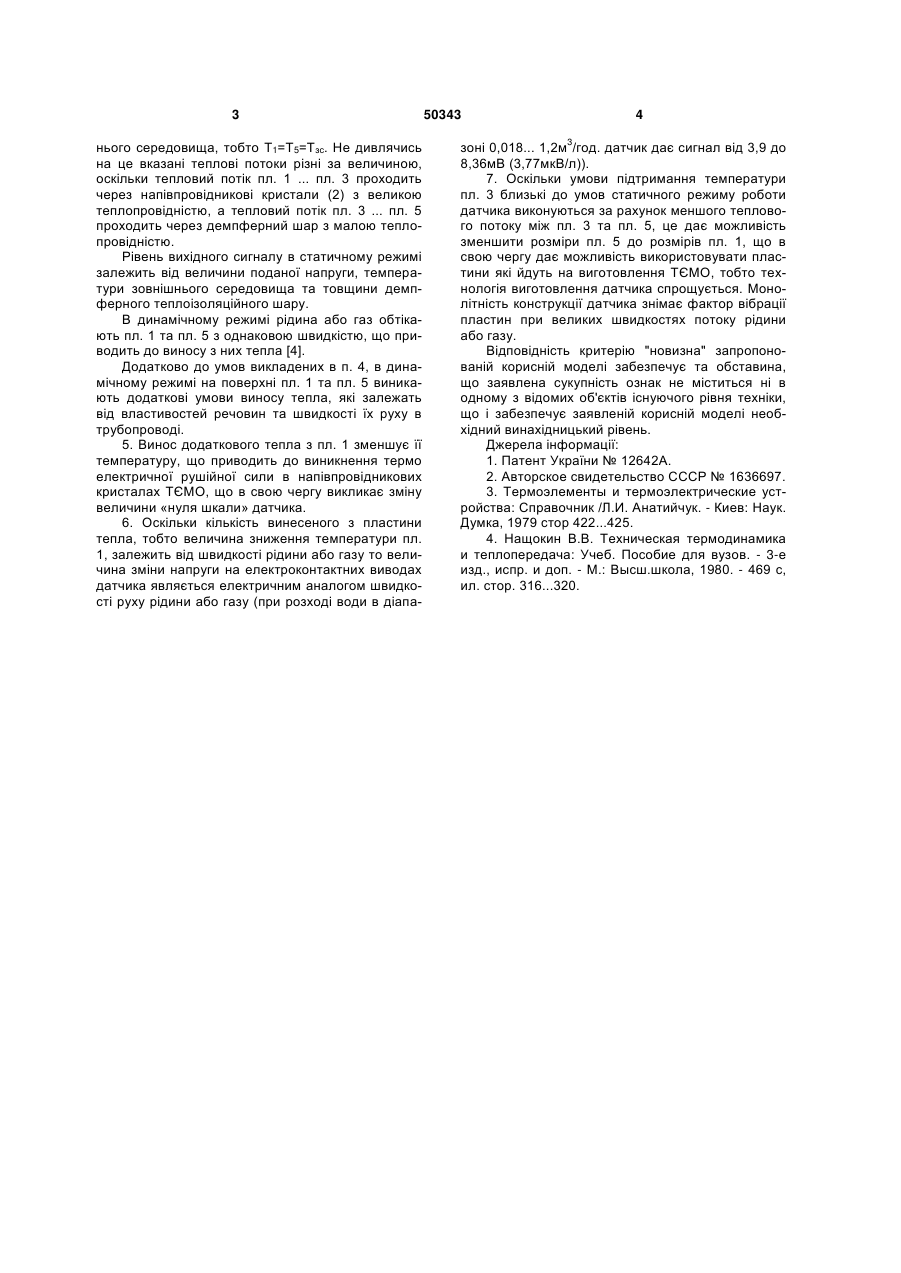

Термоанемометричний датчик витрати рідини або газу, який характеризується тим, що являє собою монолітний блок, зібраний на основі конструкції твердотільних електронних мікроохолоджу 3 нього середовища, тобто Т1=Т5=Тзс. Не дивлячись на це вказані теплові потоки різні за величиною, оскільки тепловий потік пл. 1 ... пл. 3 проходить через напівпровідникові кристали (2) з великою теплопровідністю, а тепловий потік пл. 3 ... пл. 5 проходить через демпферний шар з малою теплопровідністю. Рівень вихідного сигналу в статичному режимі залежить від величини поданої напруги, температури зовнішнього середовища та товщини демпферного теплоізоляційного шару. В динамічному режимі рідина або газ обтікають пл. 1 та пл. 5 з однаковою швидкістю, що приводить до виносу з них тепла [4]. Додатково до умов викладених в п. 4, в динамічному режимі на поверхні пл. 1 та пл. 5 виникають додаткові умови виносу тепла, які залежать від властивостей речовин та швидкості їх руху в трубопроводі. 5. Винос додаткового тепла з пл. 1 зменшує її температуру, що приводить до виникнення термо електричної рушійної сили в напівпровідникових кристалах ТЄМО, що в свою чергу викликає зміну величини «нуля шкали» датчика. 6. Оскільки кількість винесеного з пластини тепла, тобто величина зниження температури пл. 1, залежить від швидкості рідини або газу то величина зміни напруги на електроконтактних виводах датчика являється електричним аналогом швидкості руху рідини або газу (при розході води в діапа 50343 4 зоні 0,018... 1,2м3/год. датчик дає сигнал від 3,9 до 8,36мВ (3,77мкВ/л)). 7. Оскільки умови підтримання температури пл. 3 близькі до умов статичного режиму роботи датчика виконуються за рахунок меншого теплового потоку між пл. 3 та пл. 5, це дає можливість зменшити розміри пл. 5 до розмірів пл. 1, що в свою чергу дає можливість використовувати пластини які йдуть на виготовлення ТЄМО, тобто технологія виготовлення датчика спрощується. Монолітність конструкції датчика знімає фактор вібрації пластин при великих швидкостях потоку рідини або газу. Відповідність критерію "новизна" запропонованій корисній моделі забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з відомих об'єктів існуючого рівня техніки, що і забезпечує заявленій корисній моделі необхідний винахідницький рівень. Джерела інформації: 1. Патент України № 12642А. 2. Авторское свидетельство СССР № 1636697. 3. Термоэлементы и термоэлектрические устройства: Справочник /Л.И. Анатийчук. - Киев: Наук. Думка, 1979 стор 422...425. 4. Нащокин В.В. Техническая термодинамика и теплопередача: Учеб. Пособие для вузов. - 3-е изд., испр. и доп. - М.: Высш.школа, 1980. - 469 с, ил. стор. 316...320. 5 Комп’ютерна верстка А. Крулевський 50343 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
