Пристрій для дії на призабійну зону свердловини

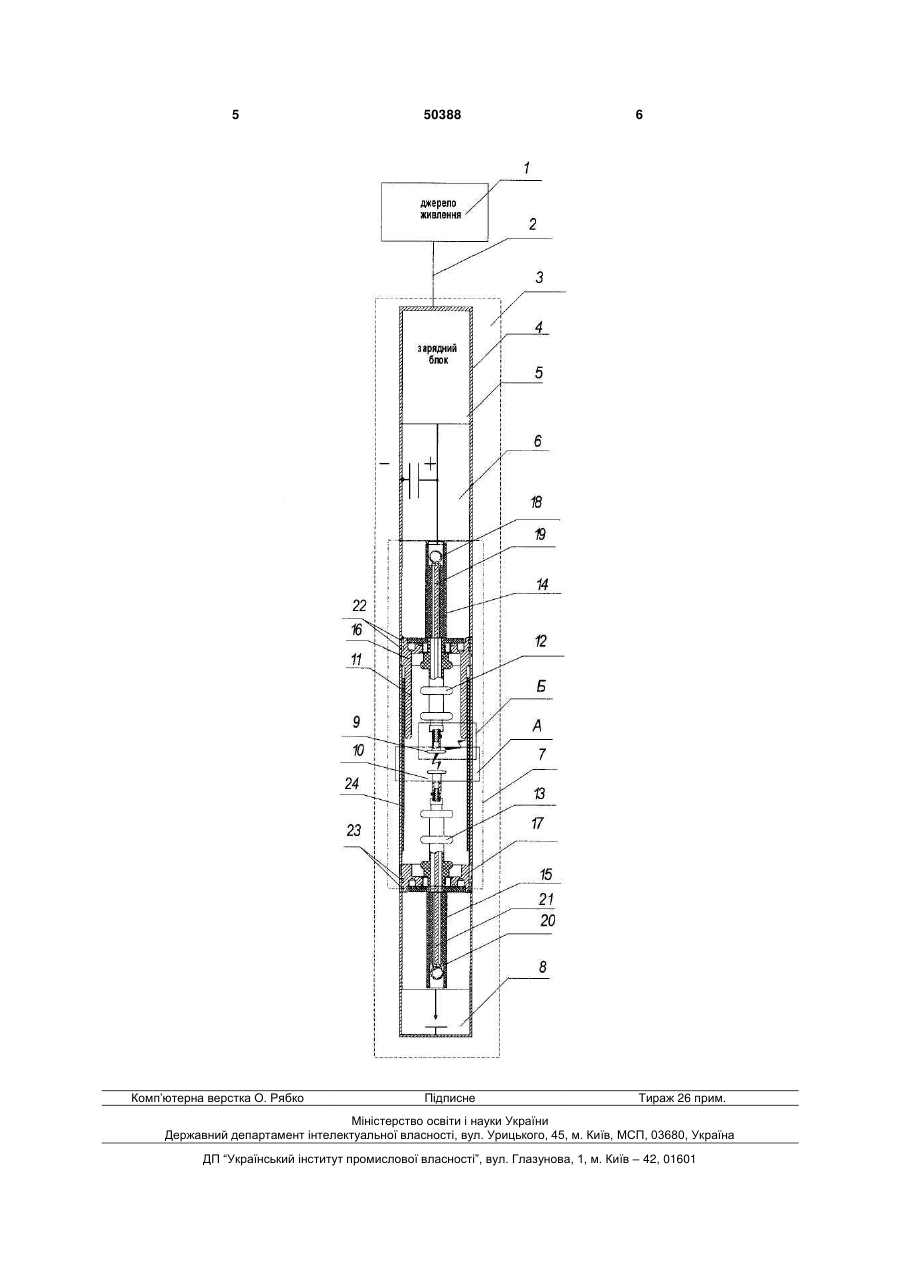

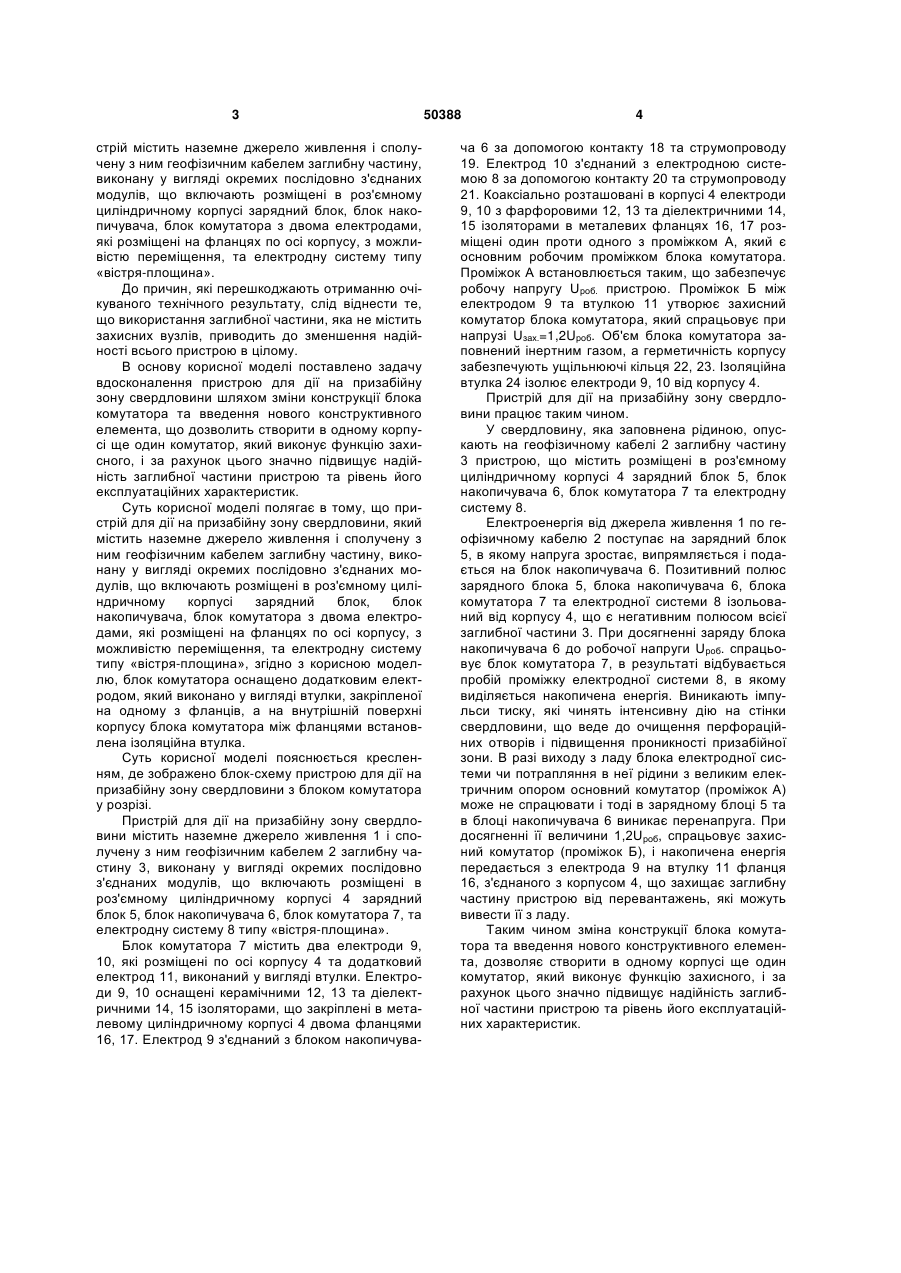

Пристрій для дії на призабійну зону свердловини, який містить наземне джерело живлення і сполучену з ним геофізичним кабелем заглибну частину, виконану у вигляді окремих послідовно 3 стрій містить наземне джерело живлення і сполучену з ним геофізичним кабелем заглибну частину, виконану у вигляді окремих послідовно з'єднаних модулів, що включають розміщені в роз'ємному циліндричному корпусі зарядний блок, блок накопичувача, блок комутатора з двома електродами, які розміщені на фланцях по осі корпусу, з можливістю переміщення, та електродну систему типу «вістря-площина». До причин, які перешкоджають отриманню очікуваного технічного результату, слід віднести те, що використання заглибної частини, яка не містить захисних вузлів, приводить до зменшення надійності всього пристрою в цілому. В основу корисної моделі поставлено задачу вдосконалення пристрою для дії на призабійну зону свердловини шляхом зміни конструкції блока комутатора та введення нового конструктивного елемента, що дозволить створити в одному корпусі ще один комутатор, який виконує функцію захисного, і за рахунок цього значно підвищує надійність заглибної частини пристрою та рівень його експлуатаційних характеристик. Суть корисної моделі полягає в тому, що пристрій для дії на призабійну зону свердловини, який містить наземне джерело живлення і сполучену з ним геофізичним кабелем заглибну частину, виконану у вигляді окремих послідовно з'єднаних модулів, що включають розміщені в роз'ємному циліндричному корпусі зарядний блок, блок накопичувача, блок комутатора з двома електродами, які розміщені на фланцях по осі корпусу, з можливістю переміщення, та електродну систему типу «вістря-площина», згідно з корисною моделлю, блок комутатора оснащено додатковим електродом, який виконано у вигляді втулки, закріпленої на одному з фланців, а на внутрішній поверхні корпусу блока комутатора між фланцями встановлена ізоляційна втулка. Суть корисної моделі пояснюється кресленням, де зображено блок-схему пристрою для дії на призабійну зону свердловини з блоком комутатора у розрізі. Пристрій для дії на призабійну зону свердловини містить наземне джерело живлення 1 і сполучену з ним геофізичним кабелем 2 заглибну частину 3, виконану у вигляді окремих послідовно з'єднаних модулів, що включають розміщені в роз'ємному циліндричному корпусі 4 зарядний блок 5, блок накопичувача 6, блок комутатора 7, та електродну систему 8 типу «вістря-площина». Блок комутатора 7 містить два електроди 9, 10, які розміщені по осі корпусу 4 та додатковий електрод 11, виконаний у вигляді втулки. Електроди 9, 10 оснащені керамічними 12, 13 та діелектричними 14, 15 ізоляторами, що закріплені в металевому циліндричному корпусі 4 двома фланцями 16, 17. Електрод 9 з'єднаний з блоком накопичува 50388 4 ча 6 за допомогою контакту 18 та струмопроводу 19. Електрод 10 з'єднаний з електродною системою 8 за допомогою контакту 20 та струмопроводу 21. Коаксіально розташовані в корпусі 4 електроди 9, 10 з фарфоровими 12, 13 та діелектричними 14, 15 ізоляторами в металевих фланцях 16, 17 розміщені один проти одного з проміжком А, який є основним робочим проміжком блока комутатора. Проміжок А встановлюється таким, що забезпечує робочу напругу Uроб. пристрою. Проміжок Б між електродом 9 та втулкою 11 утворює захисний комутатор блока комутатора, який спрацьовує при напрузі Uзax.=1,2Uроб. Об'єм блока комутатора заповнений інертним газом, а герметичність корпусу забезпечують ущільнюючі кільця 22, 23. Ізоляційна втулка 24 ізолює електроди 9, 10 від корпусу 4. Пристрій для дії на призабійну зону свердловини працює таким чином. У свердловину, яка заповнена рідиною, опускають на геофізичному кабелі 2 заглибну частину 3 пристрою, що містить розміщені в роз'ємному циліндричному корпусі 4 зарядний блок 5, блок накопичувача 6, блок комутатора 7 та електродну систему 8. Електроенергія від джерела живлення 1 по геофізичному кабелю 2 поступає на зарядний блок 5, в якому напруга зростає, випрямляється і подається на блок накопичувача 6. Позитивний полюс зарядного блока 5, блока накопичувача 6, блока комутатора 7 та електродної системи 8 ізольований від корпусу 4, що є негативним полюсом всієї заглибної частини 3. При досягненні заряду блока накопичувача 6 до робочої напруги Uроб. спрацьовує блок комутатора 7, в результаті відбувається пробій проміжку електродної системи 8, в якому виділяється накопичена енергія. Виникають імпульси тиску, які чинять інтенсивну дію на стінки свердловини, що веде до очищення перфораційних отворів і підвищення проникності призабійної зони. В разі виходу з ладу блока електродної системи чи потрапляння в неї рідини з великим електричним опором основний комутатор (проміжок А) може не спрацювати і тоді в зарядному блоці 5 та в блоці накопичувача 6 виникає перенапруга. При досягненні її величини 1,2Uроб, спрацьовує захисний комутатор (проміжок Б), і накопичена енергія передається з електрода 9 на втулку 11 фланця 16, з'єднаного з корпусом 4, що захищає заглибну частину пристрою від перевантажень, які можуть вивести її з ладу. Таким чином зміна конструкції блока комутатора та введення нового конструктивного елемента, дозволяє створити в одному корпусі ще один комутатор, який виконує функцію захисного, і за рахунок цього значно підвищує надійність заглибної частини пристрою та рівень його експлуатаційних характеристик. 5 Комп’ютерна верстка О. Рябко 50388 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
