Індикатор алкоголю побутовий

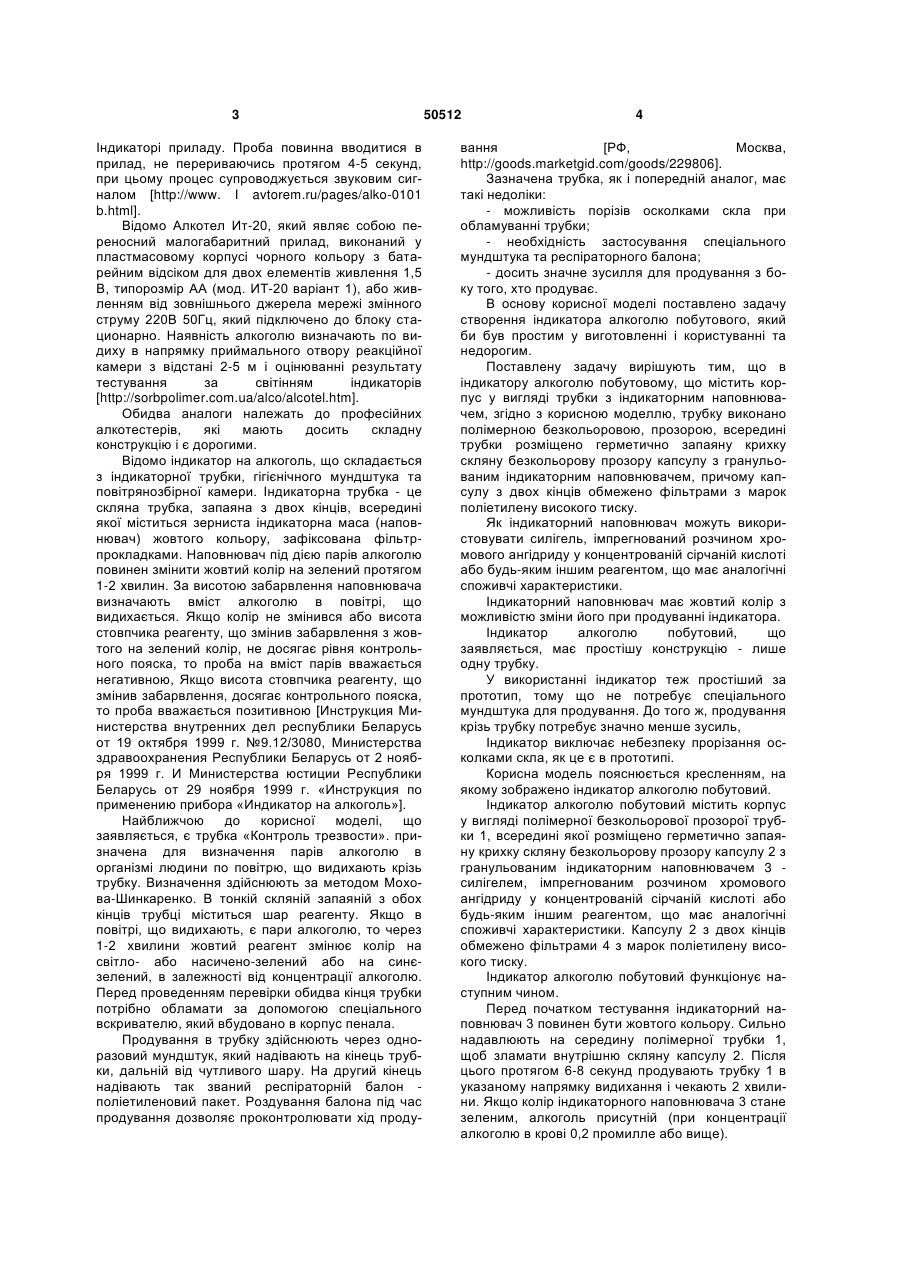

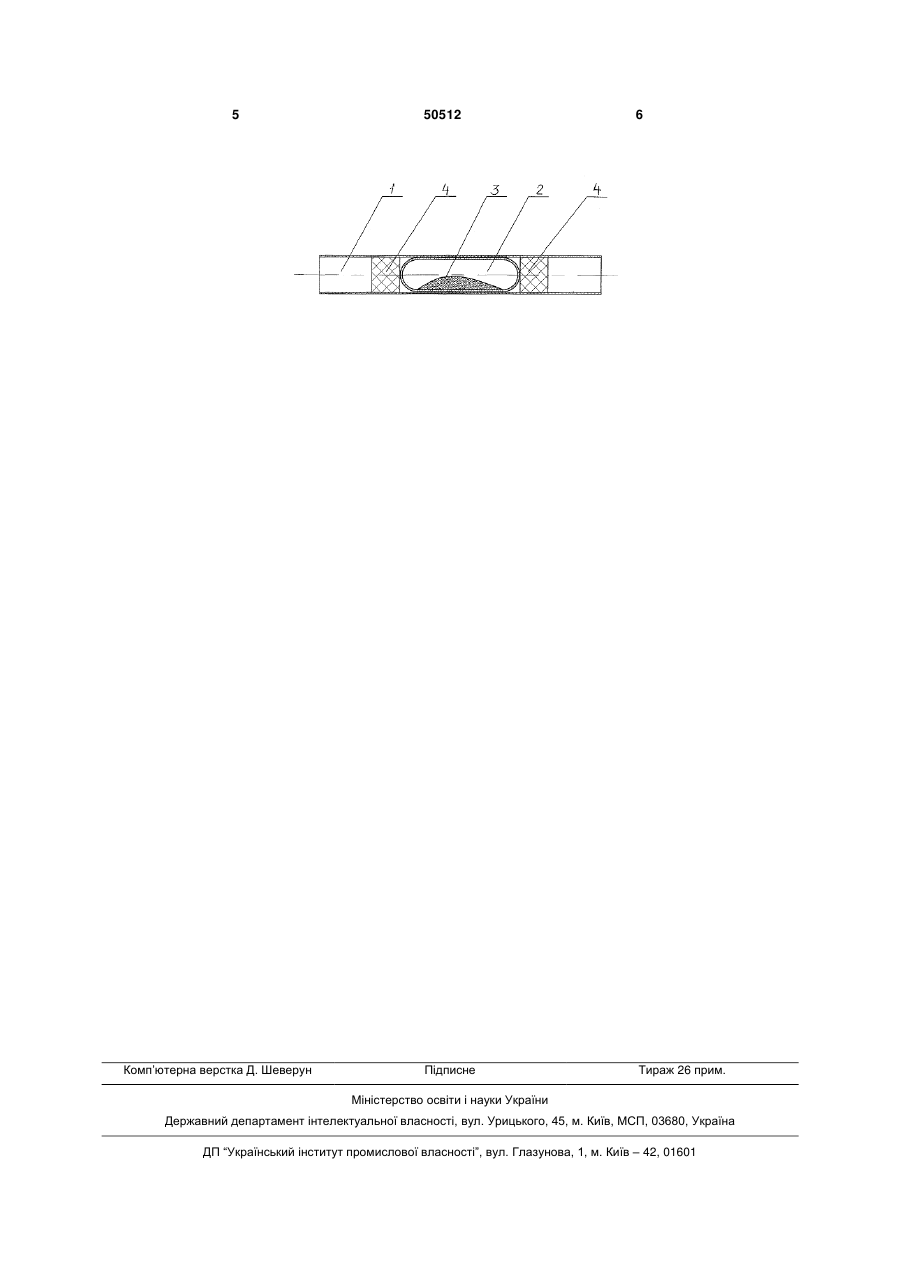

1. Індикатор алкоголю побутовий, що містить корпус у вигляді трубки з індикаторним наповнювачем, який відрізняється тим, що трубку виконано полімерною безкольоровою, прозорою, всередині трубки розміщено герметично запаяну крихку скляну безкольорову прозору капсулу з гранульо 3 Індикаторі приладу. Проба повинна вводитися в прилад, не перериваючись протягом 4-5 секунд, при цьому процес супроводжується звуковим сигналом [http://www. I avtorem.ru/pages/alko-0101 b.html]. Відомо Алкотел Ит-20, який являє собою переносний малогабаритний прилад, виконаний у пластмасовому корпусі чорного кольору з батарейним відсіком для двох елементів живлення 1,5 В, типорозмір АА (мод. ИТ-20 варіант 1), або живленням від зовнішнього джерела мережі змінного струму 220В 50Гц, який підключено до блоку стационарно. Наявність алкоголю визначають по видиху в напрямку приймального отвору реакційної камери з відстані 2-5 м і оцінюванні результату тестування за світінням індикаторів [http://sorbpolimer.com.ua/alco/alcotel.htm]. Обидва аналоги належать до професійних алкотестерів, які мають досить складну конструкцію і є дорогими. Відомо індикатор на алкоголь, що складається з індикаторної трубки, гігієнічного мундштука та повітрянозбірної камери. Індикаторна трубка - це скляна трубка, запаяна з двох кінців, всередині якої міститься зерниста індикаторна маса (наповнювач) жовтого кольору, зафіксована фільтрпрокладками. Наповнювач під дією парів алкоголю повинен змінити жовтий колір на зелений протягом 1-2 хвилин. За висотою забарвлення наповнювача визначають вміст алкоголю в повітрі, що видихається. Якщо колір не змінився або висота стовпчика реагенту, що змінив забарвлення з жовтого на зелений колір, не досягає рівня контрольного пояска, то проба на вміст парів вважається негативною, Якщо висота стовпчика реагенту, що змінив забарвлення, досягає контрольного пояска, то проба вважається позитивною [Инструкция Министерства внутренних дел республики Беларусь от 19 октября 1999 г. №9.12/3080, Министерства здравоохранения Республики Беларусь от 2 ноября 1999 г. И Министерства юстиции Республики Беларусь от 29 ноября 1999 г. «Инструкция по применению прибора «Индикатор на алкоголь»]. Найближчою до корисної моделі, що заявляється, є трубка «Контроль трезвости». призначена для визначення парів алкоголю в організмі людини по повітрю, що видихають крізь трубку. Визначення здійснюють за методом Мохова-Шинкаренко. В тонкій скляній запаяній з обох кінців трубці міститься шар реагенту. Якщо в повітрі, що видихають, є пари алкоголю, то через 1-2 хвилини жовтий реагент змінює колір на світло- або насичено-зелений або на синєзелений, в залежності від концентрації алкоголю. Перед проведенням перевірки обидва кінця трубки потрібно обламати за допомогою спеціального вскривателю, який вбудовано в корпус пенала. Продування в трубку здійснюють через одноразовий мундштук, який надівають на кінець трубки, дальній від чутливого шару. На другий кінець надівають так званий респіраторній балон поліетиленовий пакет. Роздування балона під час продування дозволяє проконтролювати хід проду 50512 4 вання [РФ, Москва, http://goods.marketgid.com/goods/229806]. Зазначена трубка, як і попередній аналог, має такі недоліки: - можливість порізів осколками скла при обламуванні трубки; - необхідність застосування спеціального мундштука та респіраторного балона; - досить значне зусилля для продування з боку того, хто продуває. В основу корисної моделі поставлено задачу створення індикатора алкоголю побутового, який би був простим у виготовленні і користуванні та недорогим. Поставлену задачу вирішують тим, що в індикатору алкоголю побутовому, що містить корпус у вигляді трубки з індикаторним наповнювачем, згідно з корисною моделлю, трубку виконано полімерною безкольоровою, прозорою, всередині трубки розміщено герметично запаяну крихку скляну безкольорову прозору капсулу з гранульованим індикаторним наповнювачем, причому капсулу з двох кінців обмежено фільтрами з марок поліетилену високого тиску. Як індикаторний наповнювач можуть використовувати силігель, імпрегнований розчином хромового ангідриду у концентрованій сірчаній кислоті або будь-яким іншим реагентом, що має аналогічні споживчі характеристики. Індикаторний наповнювач має жовтий колір з можливістю зміни його при продуванні індикатора. Індикатор алкоголю побутовий, що заявляється, має простішу конструкцію - лише одну трубку. У використанні індикатор теж простіший за прототип, тому що не потребує спеціального мундштука для продування. До того ж, продування крізь трубку потребує значно менше зусиль, Індикатор виключає небезпеку прорізання осколками скла, як це є в прототипі. Корисна модель пояснюється кресленням, на якому зображено індикатор алкоголю побутовий. Індикатор алкоголю побутовий містить корпус у вигляді полімерної безкольорової прозорої трубки 1, всередині якої розміщено герметично запаяну крихку скляну безкольорову прозору капсулу 2 з гранульованим індикаторним наповнювачем 3 силігелем, імпрегнованим розчином хромового ангідриду у концентрованій сірчаній кислоті або будь-яким іншим реагентом, що має аналогічні споживчі характеристики. Капсулу 2 з двох кінців обмежено фільтрами 4 з марок поліетилену високого тиску. Індикатор алкоголю побутовий функціонує наступним чином. Перед початком тестування індикаторний наповнювач 3 повинен бути жовтого кольору. Сильно надавлюють на середину полімерної трубки 1, щоб зламати внутрішню скляну капсулу 2. Після цього протягом 6-8 секунд продувають трубку 1 в указаному напрямку видихання і чекають 2 хвилини. Якщо колір індикаторного наповнювача 3 стане зеленим, алкоголь присутній (при концентрації алкоголю в крові 0,2 промилле або вище). 5 Комп’ютерна верстка Д. Шеверун 50512 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
