Спосіб автоматичного керування процесом сушіння макаронів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 50513

Опубліковано: 10.06.2010

Автори: Левінський Валерій Михайлович, Бабинін Ярослав Миколайович

Завантажити PDF файл.

Формула / Реферат

Текст

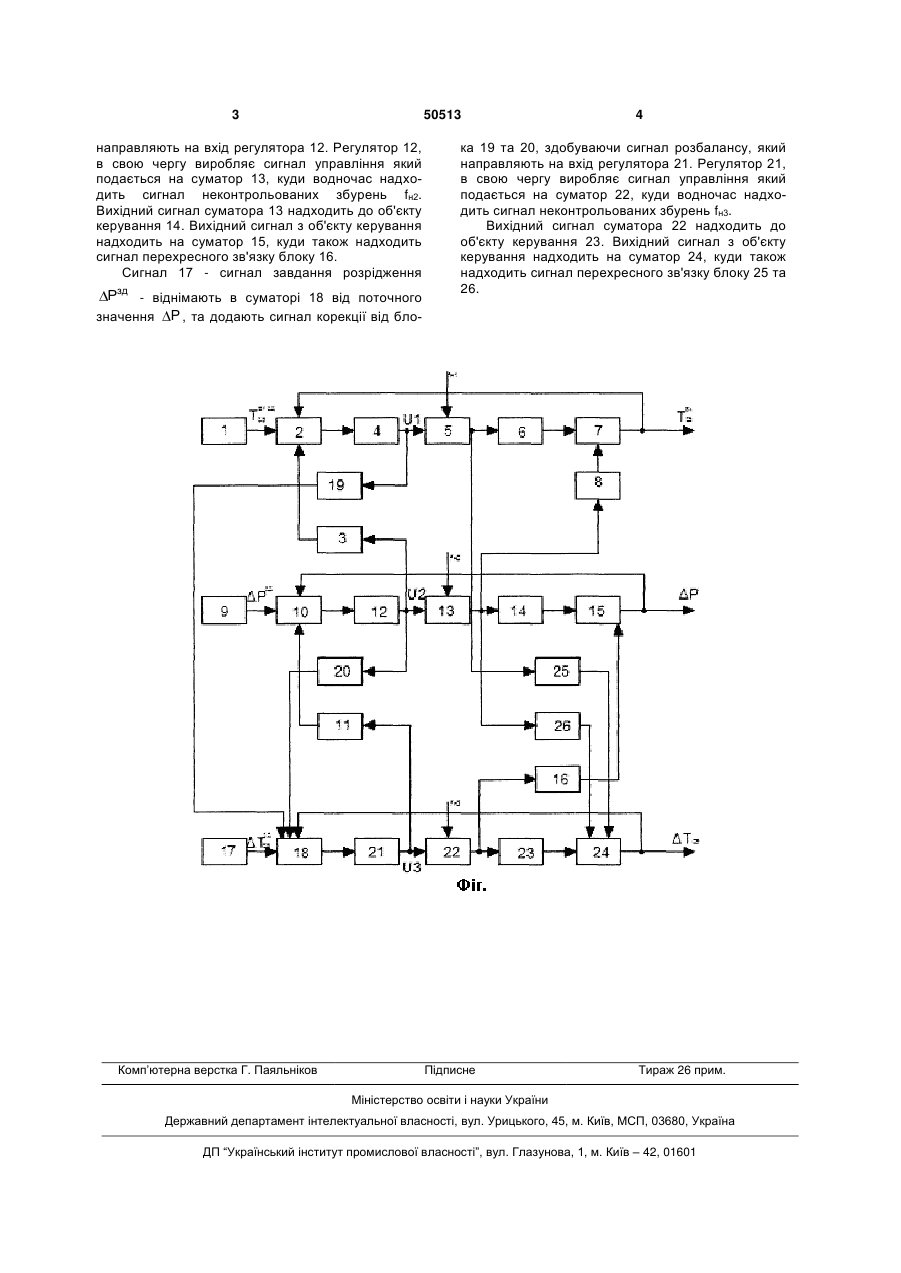

Спосіб автоматичного керування процесом сушіння макаронів, що включає вимірювання температури та вологості сушильного агента, який відрізняється тим, що регулюють різницю температури сушильного агента на вході та виході з сушильної шафи з урахуванням дії корегуючого зв'язку та регулюють розрідження в шафі шляхом зміни частоти обертання двигуна вентилятора. (19) (21) u200913539 (22) 25.12.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) ЛЕВІНСЬКИЙ ВАЛЕРІЙ МИХАЙЛОВИЧ, БАБИНІН ЯРОСЛАВ МИКОЛАЙОВИЧ (73) ОДЕСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 50513 направляють на вхід регулятора 12. Регулятор 12, в свою чергу виробляє сигнал управління який подається на суматор 13, куди водночас надходить сигнал неконтрольованих збурень fн2. Вихідний сигнал суматора 13 надходить до об'єкту керування 14. Вихідний сигнал з об'єкту керування надходить на суматор 15, куди також надходить сигнал перехресного зв'язку блоку 16. Сигнал 17 - сигнал завдання розрідження Рзд - віднімають в суматорі 18 від поточного значення Р , та додають сигнал корекції від бло Комп’ютерна верстка Г. Паяльніков 4 ка 19 та 20, здобуваючи сигнал розбалансу, який направляють на вхід регулятора 21. Регулятор 21, в свою чергу виробляє сигнал управління який подається на суматор 22, куди водночас надходить сигнал неконтрольованих збурень fн3. Вихідний сигнал суматора 22 надходить до об'єкту керування 23. Вихідний сигнал з об'єкту керування надходить на суматор 24, куди також надходить сигнал перехресного зв'язку блоку 25 та 26. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for automatic control of process of drying macaroni

Автори англійською

Levinskyi Valerii Mykhailovych, Babynin Yaroslav Mykolaiovych

Назва патенту російською

Способ автоматического управления процессом сушки макарон

Автори російською

Левинский Валерий Михайлович, Бабинин Ярослав Николаевич

МПК / Мітки

МПК: A23L 1/16

Мітки: макаронів, керування, спосіб, автоматичного, процесом, сушіння

Код посилання

<a href="https://ua.patents.su/2-50513-sposib-avtomatichnogo-keruvannya-procesom-sushinnya-makaroniv.html" target="_blank" rel="follow" title="База патентів України">Спосіб автоматичного керування процесом сушіння макаронів</a>
