Спосіб заборони автоматичного вмикання резерву на стійке коротке замикання

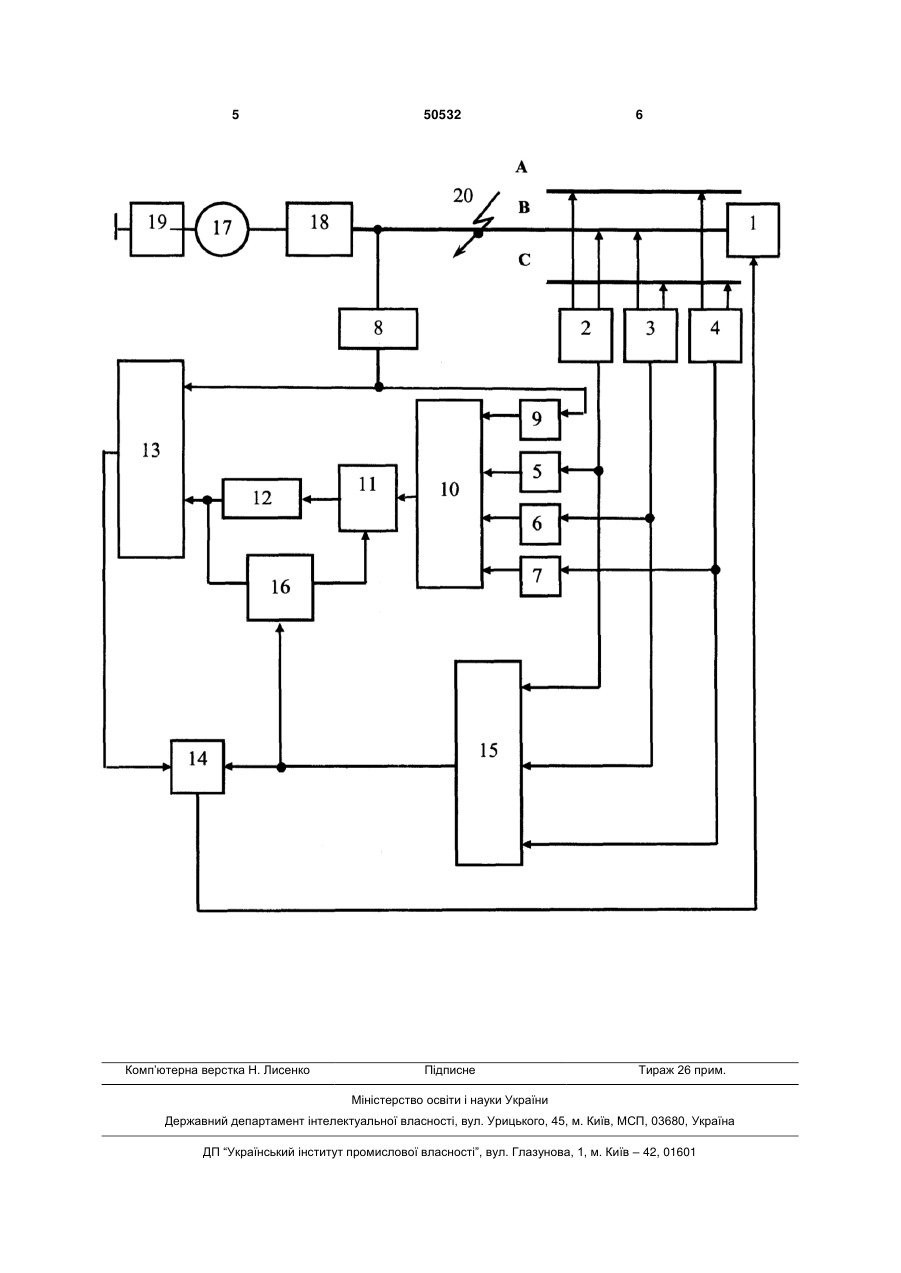

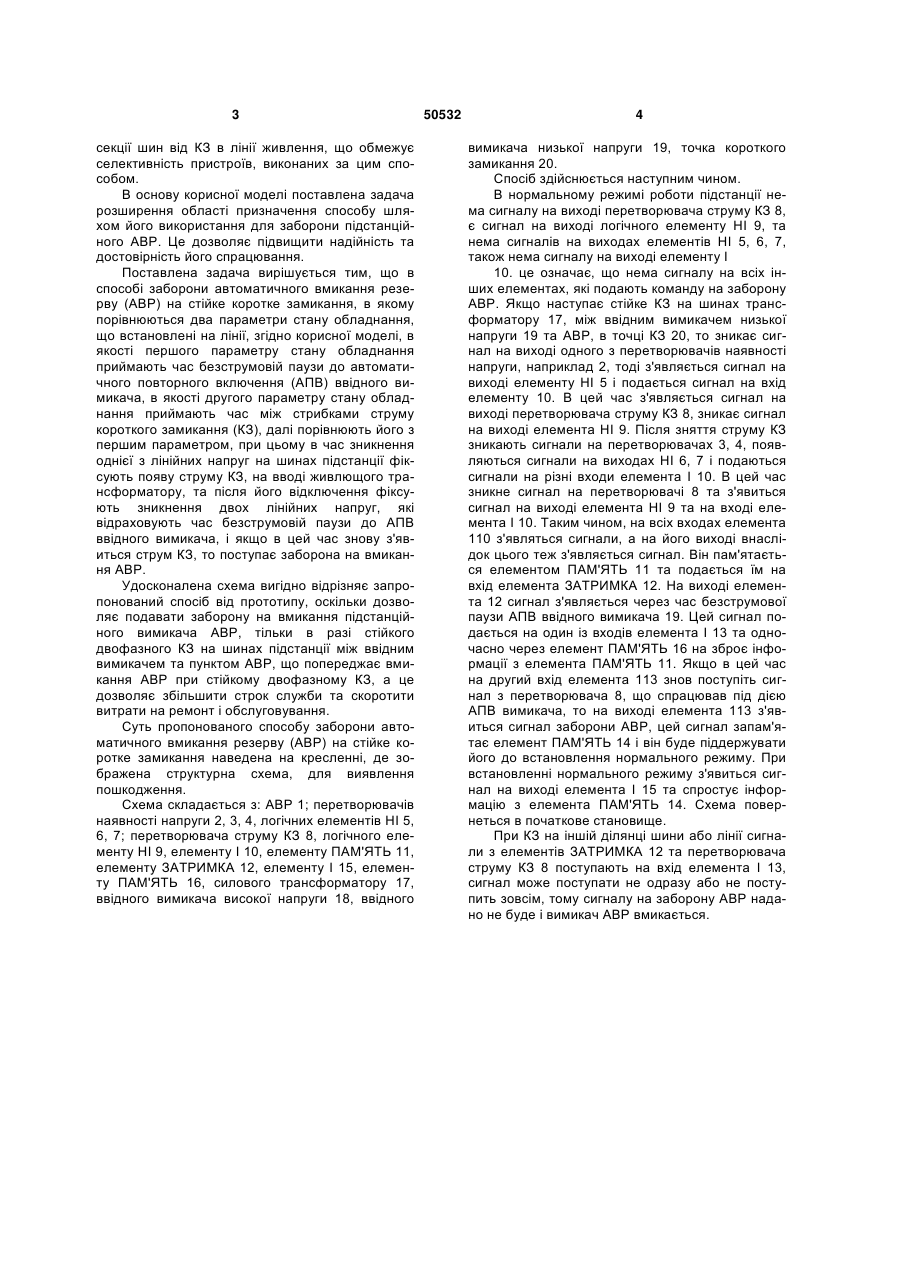

Спосіб заборони автоматичного вмикання резерву (АВР) на стійке коротке замикання, в якому порівнюються два параметри стану облад 3 секції шин від КЗ в лінії живлення, що обмежує селективність пристроїв, виконаних за цим способом. В основу корисної моделі поставлена задача розширення області призначення способу шляхом його використання для заборони підстанційного АВР. Це дозволяє підвищити надійність та достовірність його спрацювання. Поставлена задача вирішується тим, що в способі заборони автоматичного вмикання резерву (АВР) на стійке коротке замикання, в якому порівнюються два параметри стану обладнання, що встановлені на лінії, згідно корисної моделі, в якості першого параметру стану обладнання приймають час безструмовій паузи до автоматичного повторного включення (АПВ) ввідного вимикача, в якості другого параметру стану обладнання приймають час між стрибками струму короткого замикання (КЗ), далі порівнюють його з першим параметром, при цьому в час зникнення однієї з лінійних напруг на шинах підстанції фіксують появу струму КЗ, на вводі живлющого трансформатору, та після його відключення фіксують зникнення двох лінійних напруг, які відраховують час безструмовій паузи до АПВ ввідного вимикача, і якщо в цей час знову з'явиться струм КЗ, то поступає заборона на вмикання АВР. Удосконалена схема вигідно відрізняє запропонований спосіб від прототипу, оскільки дозволяє подавати заборону на вмикання підстанційного вимикача АВР, тільки в разі стійкого двофазного КЗ на шинах підстанції між ввідним вимикачем та пунктом АВР, що попереджає вмикання АВР при стійкому двофазному КЗ, а це дозволяє збільшити строк служби та скоротити витрати на ремонт і обслуговування. Суть пропонованого способу заборони автоматичного вмикання резерву (АВР) на стійке коротке замикання наведена на кресленні, де зображена структурна схема, для виявлення пошкодження. Схема складається з: АВР 1; перетворювачів наявності напруги 2, 3, 4, логічних елементів НІ 5, 6, 7; перетворювача струму КЗ 8, логічного елементу НІ 9, елементу І 10, елементу ПАМ'ЯТЬ 11, елементу ЗАТРИМКА 12, елементу І 15, елементу ПАМ'ЯТЬ 16, силового трансформатору 17, ввідного вимикача високої напруги 18, ввідного 50532 4 вимикача низької напруги 19, точка короткого замикання 20. Спосіб здійснюється наступним чином. В нормальному режимі роботи підстанції нема сигналу на виході перетворювача струму КЗ 8, є сигнал на виході логічного елементу НІ 9, та нема сигналів на виходах елементів НІ 5, 6, 7, також нема сигналу на виході елементу І 10. це означає, що нема сигналу на всіх інших елементах, які подають команду на заборону АВР. Якщо наступає стійке КЗ на шинах трансформатору 17, між ввідним вимикачем низької напруги 19 та АВР, в точці КЗ 20, то зникає сигнал на виході одного з перетворювачів наявності напруги, наприклад 2, тоді з'являється сигнал на виході елементу НІ 5 і подається сигнал на вхід елементу 10. В цей час з'являється сигнал на виході перетворювача струму КЗ 8, зникає сигнал на виході елемента НІ 9. Після зняття струму КЗ зникають сигнали на перетворювачах 3, 4, появляються сигнали на виходах НІ 6, 7 і подаються сигнали на різні входи елемента І 10. В цей час зникне сигнал на перетворювачі 8 та з'явиться сигнал на виході елемента НІ 9 та на вході елемента І 10. Таким чином, на всіх входах елемента 110 з'являться сигнали, а на його виході внаслідок цього теж з'являється сигнал. Він пам'ятається елементом ПАМ'ЯТЬ 11 та подається їм на вхід елемента ЗАТРИМКА 12. На виході елемента 12 сигнал з'являється через час безструмової паузи АПВ ввідного вимикача 19. Цей сигнал подається на один із входів елемента І 13 та одночасно через елемент ПАМ'ЯТЬ 16 на зброє інформації з елемента ПАМ'ЯТЬ 11. Якщо в цей час на другий вхід елемента 113 знов поступіть сигнал з перетворювача 8, що спрацював під дією АПВ вимикача, то на виході елемента 113 з'явиться сигнал заборони АВР, цей сигнал запам'ятає елемент ПАМ'ЯТЬ 14 і він буде піддержувати його до встановлення нормального режиму. При встановленні нормального режиму з'явиться сигнал на виході елемента І 15 та спростує інформацію з елемента ПАМ'ЯТЬ 14. Схема повернеться в початкове становище. При КЗ на іншій ділянці шини або лінії сигнали з елементів ЗАТРИМКА 12 та перетворювача струму КЗ 8 поступають на вхід елемента І 13, сигнал може поступати не одразу або не поступить зовсім, тому сигналу на заборону АВР надано не буде і вимикач АВР вмикається. 5 Комп’ютерна верстка Н. Лиcенко 50532 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
