Пристрій автоматичного вмикання резервної нитки двониткової лампи світлофора

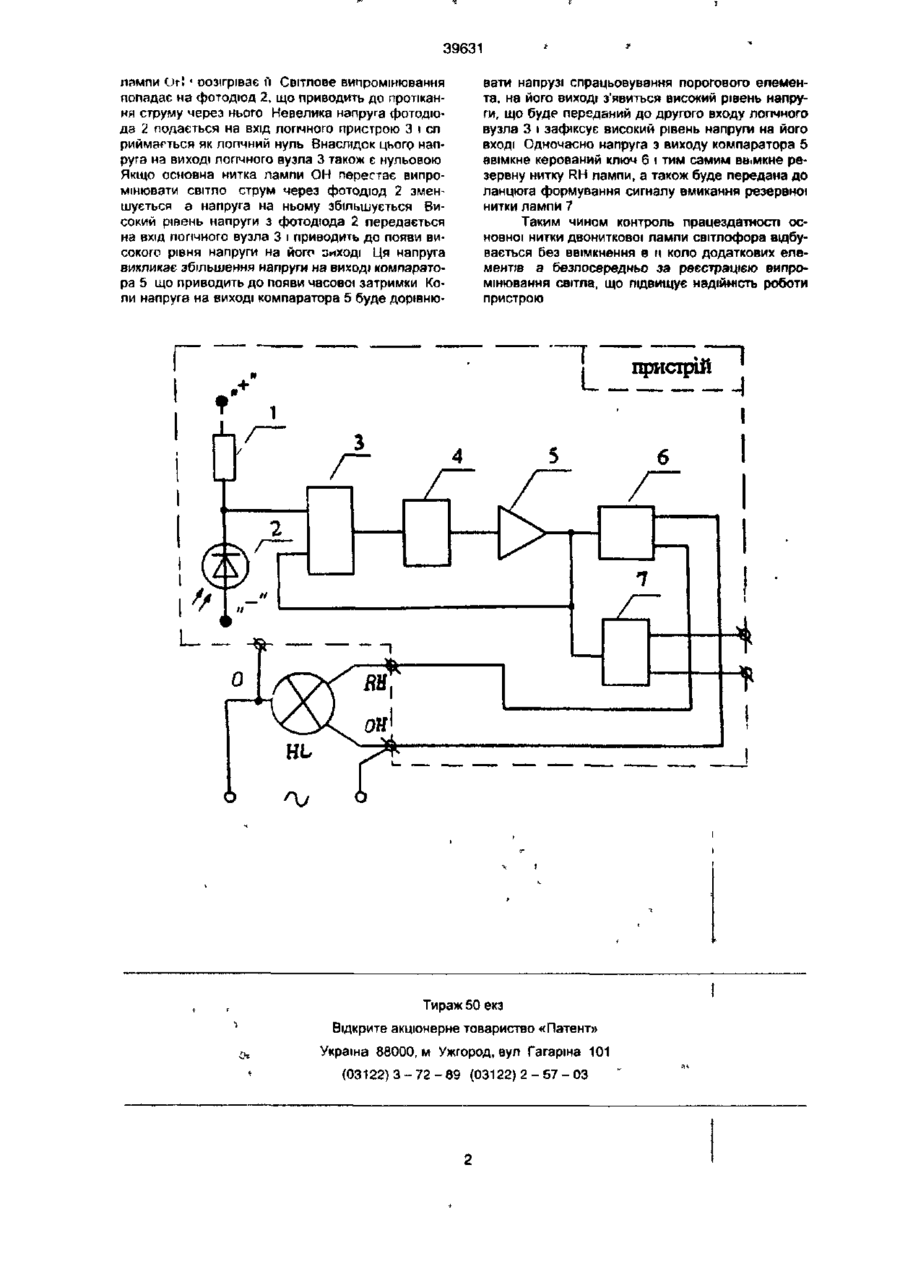

Пристрій автоматичного вмикання резервної нитки двониткової лампи світлофора, що містить інтегратор, ключ змінного струму, ввімкнений у коло резервної нитки світлофорної лампи та ланцюг формування сигналу вмикання резервної нитки, який відрізняється тим, що у зоні випромінювання лампи розміщений фотодіод з'єднаний з лопчним вузлом Винахід відноситься до залізничної автоматики І може бути використаний у системах світлової сигналізації підвищеної надійності, що передбачають резервування джерела світла. Існує проблема надійного вмикання резервної нитки двониткової' лампи за умов виходу з ладу основної нитки. Відомим є сигнальний світловий пристрій (АС. СРСР № 1379948 А1, кл. Н05В 39/10), що містить двохниткову пампу, спільний вивід якої з'єднаний з одним виводом джерела живлення, а до іншого виводу джерела підключено основну нитку безпосередньо, а резервну - через керований ключ, який зашунтовано резистором, а також резистивний подіпювач напруги; підключений до виводів джерела живлення та послідовно з'єднані компаратор t блок часової затримки, вихід якого підключено до керуючого входу ключа. Основним недоліком розглянутого пристрою є недостатня надійність роботи, особливо у світлосигнальних системах з невеликою напругою живлення лампи (наприклад 12 В змінного струму), що використовуються на залізничному транспорті, оскільки для формування напруги на резервній нитці лампи, потрібної для надійного спрацьовування компаратора, необхідно пропускати через неї підвищений струм, внаслідок чого вона розігрівається Окрім того, пристрій не може бути безпосередньо використаний при живленні змінним струмом. Найбільш близьким до заявленого пристрою аналогом є пристрій автоматичного вмикання резервної нитки двониткової лампи світлофора, що входить до пристрою переключення та контролю ПКУ-М («Автоматика, связь и информатика» 2000 -NB 1. -С. 32-35), що містить резистор, включении послідовно з* основною ниткою лампи у копо її живлення, пороговий пристрій, підключений паралельно резистору, інтегратор, транзисторний ключ змінного струму, включений у коло резервної нитки світлофорної пампи та ланцюг формування сигналу вмикання резервної нитки Основним недоліком цього пристрою є наявність резистора у колі основної нитки лампи Технічною задачею є удосконалення пристрою автоматичного вмикання резервної нитки двониткової лампи світлофора Задачу вирішено шляхом використання для контролю працездатності основної нитки фотодіода, що розміщений у головці світлофора між лампою та лінзовим комплектом і з'єднаний з логічним вузлом, що дозволяє забезпечити підвищену надійність роботи пристрою Суть винаходу пояснюється структурною схемою, яку приведено на фігурі До джерела живлення підключено послідовно з'єднані резистор 1 та фотодіод 2, розміщений у зоні випромінювання лампи HL, до спіпьної точки яких підключено один ВХІД попчного еузла 3, з виходом якого з'єднано інтегратор 4 До виходу інтегратора 4 підключено компаратор 5, вихід чкого підключено до другого входу логічного вузла 3 а також до керованого ключа змінного струму 6. ввімкненого в коло резервної1 нитки RH лампи HL та до ланцюга формування сигналу вмикання резервної нитки 7 Пристрій працює таким чином При ввімкненні напруги, струм проходить через основну нитку СО CD О) СО 39631 лампи Or! • оозігріває ії Світлове випромінювання попадає на фотодюд 2, що приводить до протікання струму через нього Невелика напруга фотодюда 2 подається на вхід логічного пристрою 3 і сп риймагться як логічний нуль Внаслідок цього напруга на виході логічного вузла 3 також є нульовою Якщо основна нитка лампи ОН перестає випромінювати світло струм через фотодюд 2 зменшується а напруга на ньому збільшується Високий рівень напруги з фотодюда 2 передається на вхід логічного вузла 3 і приводить до появи високого рівня напруги на його зиході Ця напруга викликає збільшення напруги на виході компаратора 5 що приводить до появи часової затримки Копи напруга на виході компаратора 5 буде дорівню "Ж* вати напрузі спрацьовування порогового елемента, на його виході з'явиться високий рівень напруги, що буде переданий до другого входу логічного вузла 3 і зафіксує високий рівень напруги на його вході Одночасно напруга з виходу компаратора 5 ввімкне керований ключ 6 і тим самим вв.мкне резервну нитку RH лампи, а також буде передана до ланцюга формування сигналу вмикання резервної нитки лампи 7 Таким чином контроль працездатності основної нитки двониткової лампи світлофора відбувається без ввімкнення в її коло додаткових елементів а безпосередньо за реєстрацією випромінювання світла, що підвищує надійність роботи пристрою 1 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000, м Ужгород, вул Гагаріна 101 (03122)3-72-89 (03122)2-57-03
