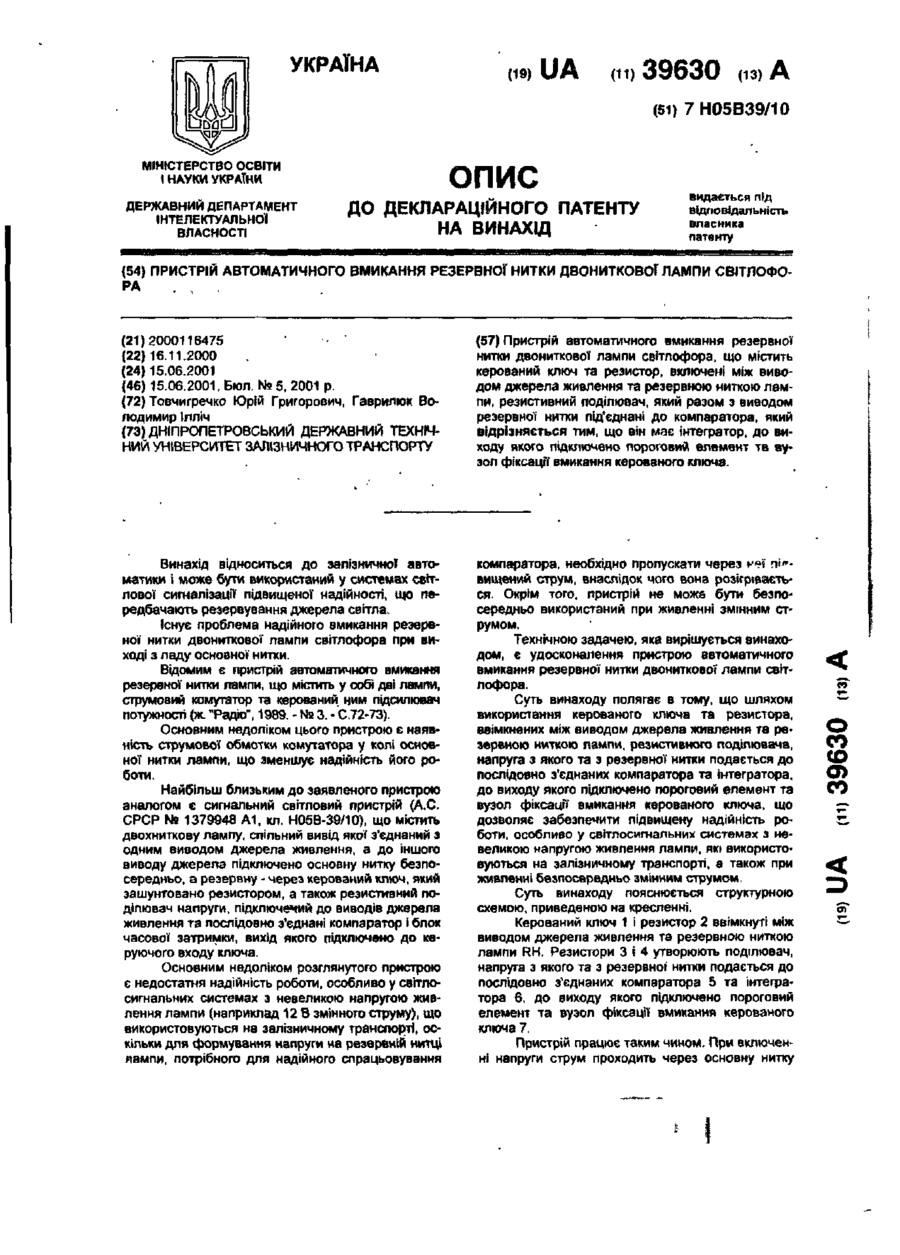

Пристрій автоматичного вмикання резервної нитки двониткової лампи світлофора

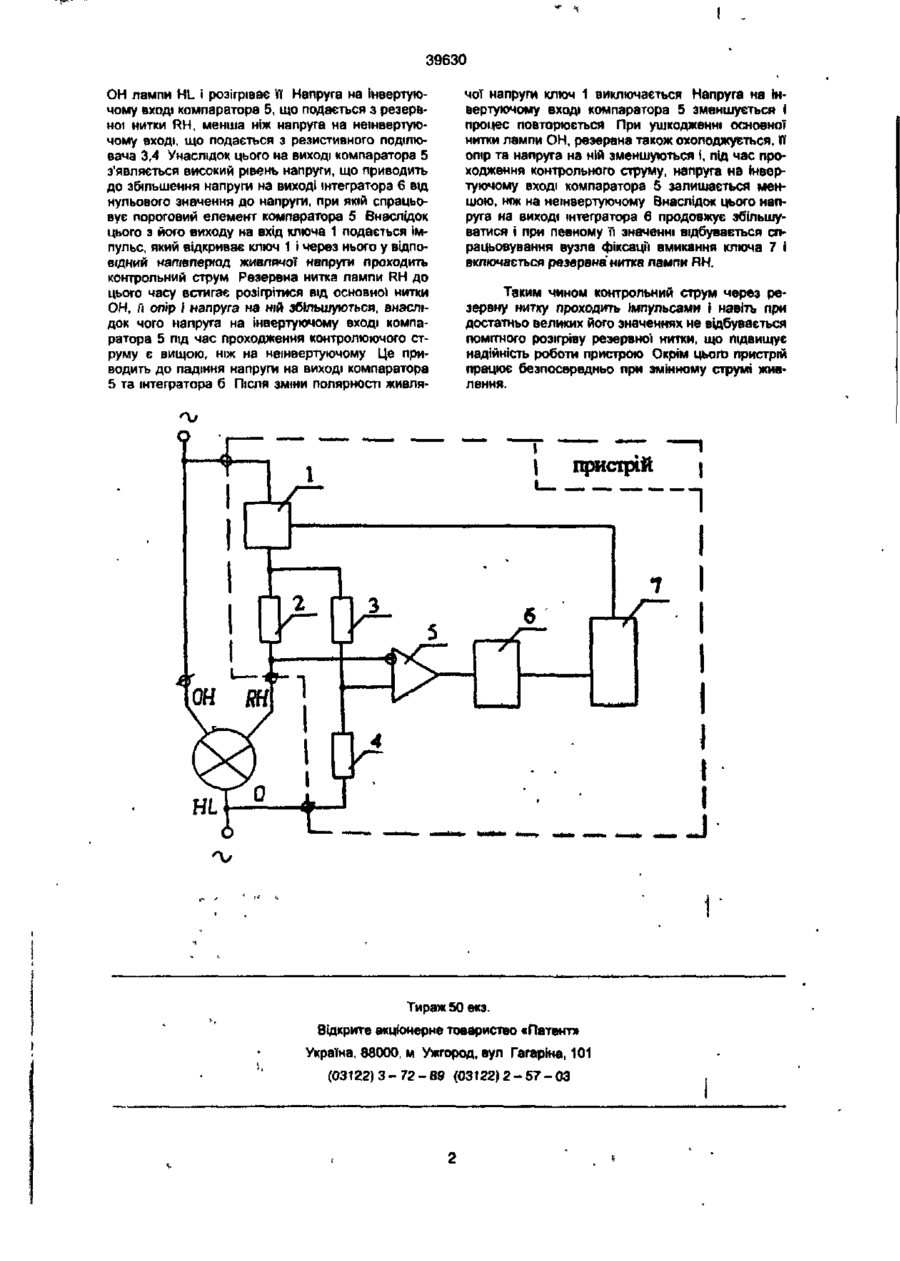

Пристрій автоматичного вмикання резервної нитки двониткової лампи світлофора, що містить керований ключ та резистор, включені між виводом джерела живлення та резервною ниткою лампи, резистивний поділювач, який разом з виводом резервної нитки під'єднані до компаратора, який відрізняється тим, що він має інтегратор, до виходу якого підключено пороговий елемент та вузол фіксації вмикання керованого ключа. Винахід відноситься до залізничної автоматики і може бути використаний у системах світлової сигналізації підвищеної надійності, що передбачають резервування джерела світла. Існує проблема надійного вмикання резервної нитки двониткової лампи світлофора при виході з ладу основної нитки. Відомим є пристрій автоматичного вмикання резервної нитки лампи, що містить у собі дві лампи, струмовий комутатор та керований ним підсилювач потужності (ж. "Радіо", 1989. - № 3. -CJ2-73). Основним недоліком цього пристрою є наявність струмової обмотки комутатора у колі основної нитки лампи, що зменшує надійність його роботи. Найбільш близьким до заявленого пристрою аналогом є сигнальний світловий пристрій (А.С. СРСР № 1379948 А1, кл. Н05В-39/10), що містить двохниткову лампу, спільний вивід якої з'єднаний з одним виводом джерела живлення, а до іншого виводу джерела підключено основну нитку безпосередньо, а резервну - через керований ключ, який зашунтовано резистором, а також резистивний подіпювач напруги, підключений до виводів джерела живлення та послідовно з'єднані компаратор і блок часової затримки, вихід якого підключено до керуючого входу ключа. Основним недоліком розглянутого пристрою є недостатня надійність роботи, особливо у світлосигнальних системах з невеликою напругою живлення лампи (наприклад 12 В змінного струму), що використовуються на залізничному транспорті, оскільки для формування напруги на резервній нитці лампи, потрібного для надійного спрацьовування компаратора, необхідно пропускати через к?ї гИ*»вищений струм, внаслідок чого вона розігрівається. Окрім того, пристрій не може бути безпосередньо використаний при живленні змінним струмом. Технічною задачею, яка вирішується винаходом, є удосконалення пристрою автоматичного вмикання резервної нитки двониткової лампи світлофора. Суть винаходу полягає в тому, що шляхом використання керованого ключа та резистора, ввімкнених між виводом джерела живлення та резервною ниткою лампи, резистивного поділювача, напруга з якого та з резервної нитки подається до послідовно з'єднаних компаратора та інтегратора, до виходу якого підключено пороговий елемент та вузол фіксації вмикання керованого ключа, що дозволяє забезпечити підвищену надійність роботи, особливо у світлосигнальних системах з невеликою напругою живлення лампи, які використовуються на залізничному транспорті, а також при живленні безпосередньо змінним струмом. Суть винаходу пояснюється структурною схемою, приведеною на кресленні. Керований ключ 1 і резистор 2 ввімкнуті між виводом джерела живлення та резервною ниткою лампи RH. Резистори 3 і 4 утворюють поділювач, напруга з якого та з резервної нитки подається до послідовно з'єднаних компаратора 5 та інтегратора 6, до виходу якого підключено пороговий елемент та вузол фіксації вмикання керованого ключа 7. Пристрій працює таким чином. При включенні напруги струм проходить через основну нитку О со со О) со 39630 ОМ лампи HL і розігріває ЇЇ Напруга на інвертуючому вході компаратора 5, що подається з резервної нитки RH, менша ніж напруга на неінвертуючому вході, що подається з резистивного поділювача 3,4 Унаслідок цього на виході компаратора 5 з'являється високий рівень напруги, що приводить до збільшення напруги на виході інтегратора 6 від нульового значення до напруги, при якій спрацьовує пороговий елемент компаратора 5 внаслідок цього з його виходу на вхід ключа 1 подається імпульс, який відкриває ключ 1 І через нього у відповідний нагнвлерюд живлячої напруги проходить контрольний струм Резервна нитка лампи RH до цього часу встигає розігрітися від основної нитки ОН, ґі опір І напруга на ній збільшуються, внаслідок чого напруга на інвертуючому вході компаратора 5 під час проходження контролюючого струму є вищою, ніж на неінвертуючому Це приводить до падіння напруги на виході компаратора 5 та інтегратора б Після зміни полярності живля чої напруги ключ 1 виключається Напруга на Інвертуючому вході компаратора 5 зменшується І процес повторюється При ушкодженні основної нитки лампи ОН, резервна також охолоджується, її опір та напруга на ній зменшуються і, під час проходження контрольного струму, напруга на інвертуючому вході компаратора 5 залишається меншою, ніж на неінвертуючому Внаслідок цього напруга на виході інтефатора 6 продовжує збільшуватися і при певному її значенні відбувається спрацьовування вузла фіксації вмикання ключа 7 і включається резервна нитка лампи RH. Таким чином контрольний струм через резервну нитку проходить імпульсами і навіть при достатньо великих його значеннях не відбувається помітного розігріву резервної нитки, що підвищує надійність роботи пристрою Окрім цього пристрій працює безпосередньо при змінному струмі живлення. • | • пристрій | . J Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
