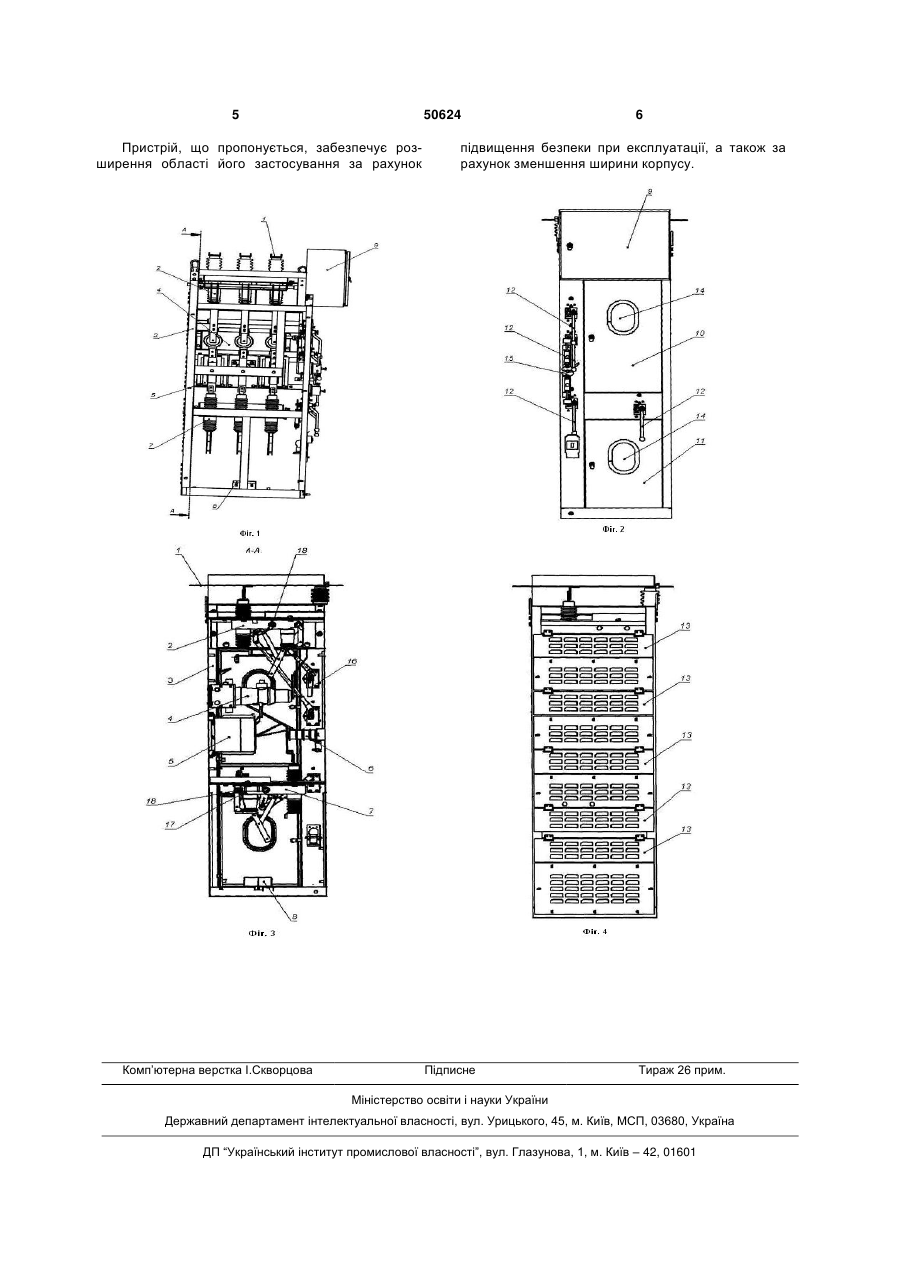

Камера збірна одностороннього обслуговування типу ксо-393-17 мв

1. Камера збірна одностороннього обслуговування, що містить розташовані у верхній частині її корпусу збірні шини з шинним роз'єднувачем, вакуумний вимикач, встановлений горизонтально під шинним роз'єднувачем, трансформатори струму, розташовані під вакуумним вимикачем, обмежувачі перенапруги, встановлені навпроти трансформаторів струму, і розташовані в нижній частині корпусу лінійний роз'єднувач і трансформатор струму нульової послідовності, а також низьковольтний відсік, розміщений на лицевій стороні кор 3 вані під вакуумним вимикачем, обмежувачі перенапруги, установлені навпроти трансформаторів струму і розташовані в нижній частині корпусу лінійний роз'єднувач і трансформатор струму нульової послідовності, а також низьковольтний відсік, розміщений на лицевій стороні корпусу, згідно корисної моделлі, шинний і лінійний роз'єднувачі розташовані горизонтально таким чином, що розподіляють камеру на умовний відсік збірних шин, розташований у верхній частині, відсік обладнання, розташований в середній частині, і кабельний відсік, розташований в нижній частині корпусу, при цьому осі обертання валів керування роз'єднувачів розташовані перпендикулярно лицевій стороні корпусу, вакуумний вимикач установлений основою вздовж бокової правої сторони корпусу, на якій закріплені трансформатори струму, а обмежувачі перенапруги розташовані на лівій стороні корпусу. Відсік обладнання і кабельний відсік мають двері, кожні з яких забезпечені блокуючим пристроєм. Новим в корисній моделі, що заявляється, є те, що: - камера поділена на три відсіки: * умовний відсік збірних шин; * відсік обладнання; * кабельний відсік; - просторове розташування відсіків; - розміщення валів керування шинного і лінійного роз'єднувачів перпендикулярно лицевій стороні; - установлення вакуумного вимикача основою вздовж бокової правої сторони корпусу; - закріплення трансформаторів струму на правій боковій стороні корпусу; - закріплення обмежувачів перенапруги на лівій боковій стороні корпусу; забезпечення відсіку обладнання і кабельного відсіку дверима з блокуючими пристроями. Камери збірна одностороннього обслуговування типу КСО-393-17МВ зображена на кресленні, де: фіг. 1 - вигляд камери зліва; фіг. 2 - вигляд камери спереду; фіг. 3 - вигляд камери в перерізі по А-А; фіг. 4 - вигляд камери ззаду. Камера збірна одностороннього обслуговування типу КСО-393-17 MB містить збірні шини 1 з шинним роз'єднувачем 2, розташовані у верхній частині корпусу 3 в умовному відсіку збірних шин. В відсіку обладнання, який розташований в середній частині камери, розміщені вакуумний вимикач 4, трансформатори струму 5, закріплені на правій боковій стороні корпусу 3, та обмежувачі перенапруги 6, закріплені на лівій боковій стороні корпусу 3. В кабельному відсіку, який розташований в нижній частині камери, розміщені лінійний роз'єднувач 7 і трансформатор нульової послідовності 8. З лицевої сторони корпусу 3 розташований низьковольтний відсік 9, виконаний з можливістю розміщення в ньому необхідної вимірювальної і сигнальної апаратури. 50624 4 Відсік обладнання має двері 10, а кабельний відсік двері 11, які розміщені на лицевій стороні корпусу 3. На лицеву сторону корпусу 3 виведені важелі приводів 12 шинного 2 і лінійного 7 роз'єднувачів. Задня стінка корпусу 3 закрита обшивкою, в якій знаходяться клапани скидання надлишкового тиску 13. Двері 10 і 11 забезпечені вікнами 14 для візуального контролю ножів заземлення і ножів роз'єднання (окремою позицією не показано). Камера також забезпечена блокуючим пристроєм 15, який не дозволяє включення/виключення шинного 2 і лінійного 7 роз'єднувачів при ввімкнутому вакуумному вимикачеві 4 і не допускає включення вакуумного вимикача 4 при знаходженні роз'єднувачів 2 та 7 в проміжному положенні. Двері 10 забезпечені блокуючим пристроєм 16, а двері 11 - блокуючим пристроєм 17, які не дозволяють відкрити їх при ввімкнутих ножах заземлення. Вали керування 18 шинного 2 і лінійного 7 роз'єднувачів установлені таким чином, що осі їх обертання розташовані перпендикулярно лицевій стороні корпусу 3. Камера збірна одностороннього обслуговування типу КСО-393-17 MB працює наступним чином. Висока напруга величиною 6 або 10 кВ від джерела змінного трьохфазного струму (джерела електроживлення) через живлячі магістралі подається на збірні шини 1. Аби підключити навантаження до джерела струму, замикають шинний роз'єднувач 2 шляхом впливу на важелі 12 приводів роз'єднувача. Потім замикають лінійний роз'єднувач 7 шляхом впливу на важелі 12 приводів роз'єднувача. Впливаючи на кнопку управління, вмикають вакуумний вимикач 4, в результаті чого забезпечується підключення навантаження до джерела струму у відповідності до схеми головних ланцюгів пристрою. В якості роз'єднувачів використовуються роз'єднувачі типу РВПЗ з прохідними ізоляторами на нерухомих ножах. В якості вакуумного вимикача 4 може бути використаний, наприклад, вимикач типу BB/TEL. При ввімкнутому стані пристрою струм протікає через послідовно з'єднані шинний роз'єднувач 2, вакуумний вимикач 4, трансформатори току 5, лінійний роз'єднувач 7 на вихід пристрою до навантаження. Для вимкнення навантаження (знеструмлення пристрою) впливом на кнопку управління вимикають вакуумний вимикач 4. При цьому відбувається розблокування приводів шинного 2 і лінійного 7 роз'єднувачів. Впливаючи на приводи 12, забезпечують розмикання головних ножів роз'єднувачів 2 і 7 та замикають ножі заземлювачів. Установлення вакуумного вимикача 4 горизонтально вздовж правої сторони корпусу 3 камери основою паралельно площині бокової сторони, закріплення шинного 2 і лінійного 7 роз'єднувачів горизонтально між умовним відсіком збірних шин, відсіком обладнання та кабельним відсіком валами управління паралельно боковій стороні дозволило забезпечити розділення цих відсіків, що, в свою чергу, дозволило підвищити безпеку експлуатації даного пристрою та зменшити ширину каркасу камери з 800 мм до 650 мм. 5 50624 Пристрій, що пропонується, забезпечує розширення області його застосування за рахунок Комп’ютерна верстка І.Скворцова 6 підвищення безпеки при експлуатації, а також за рахунок зменшення ширини корпусу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
