Камера збірна одностороннього обслуговування

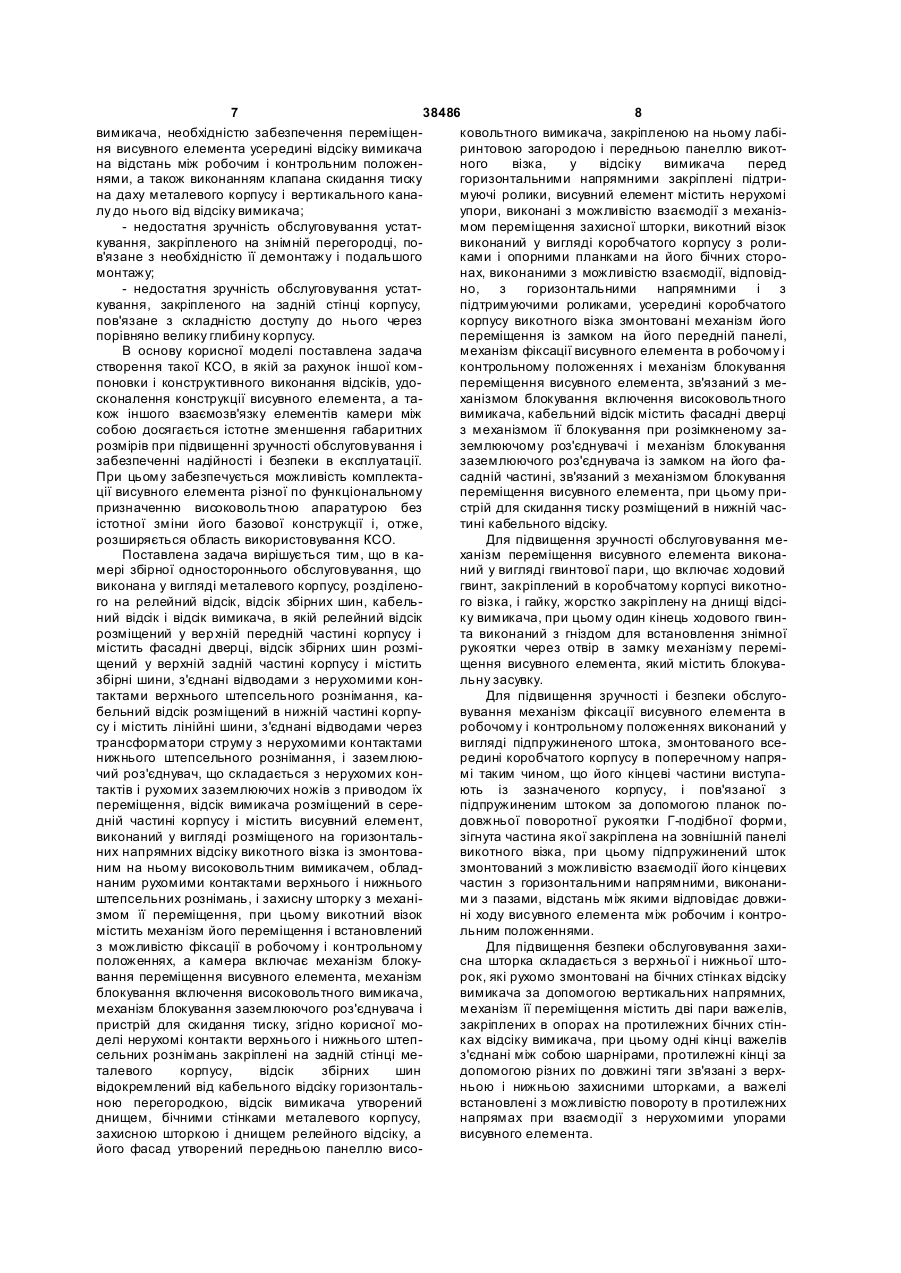

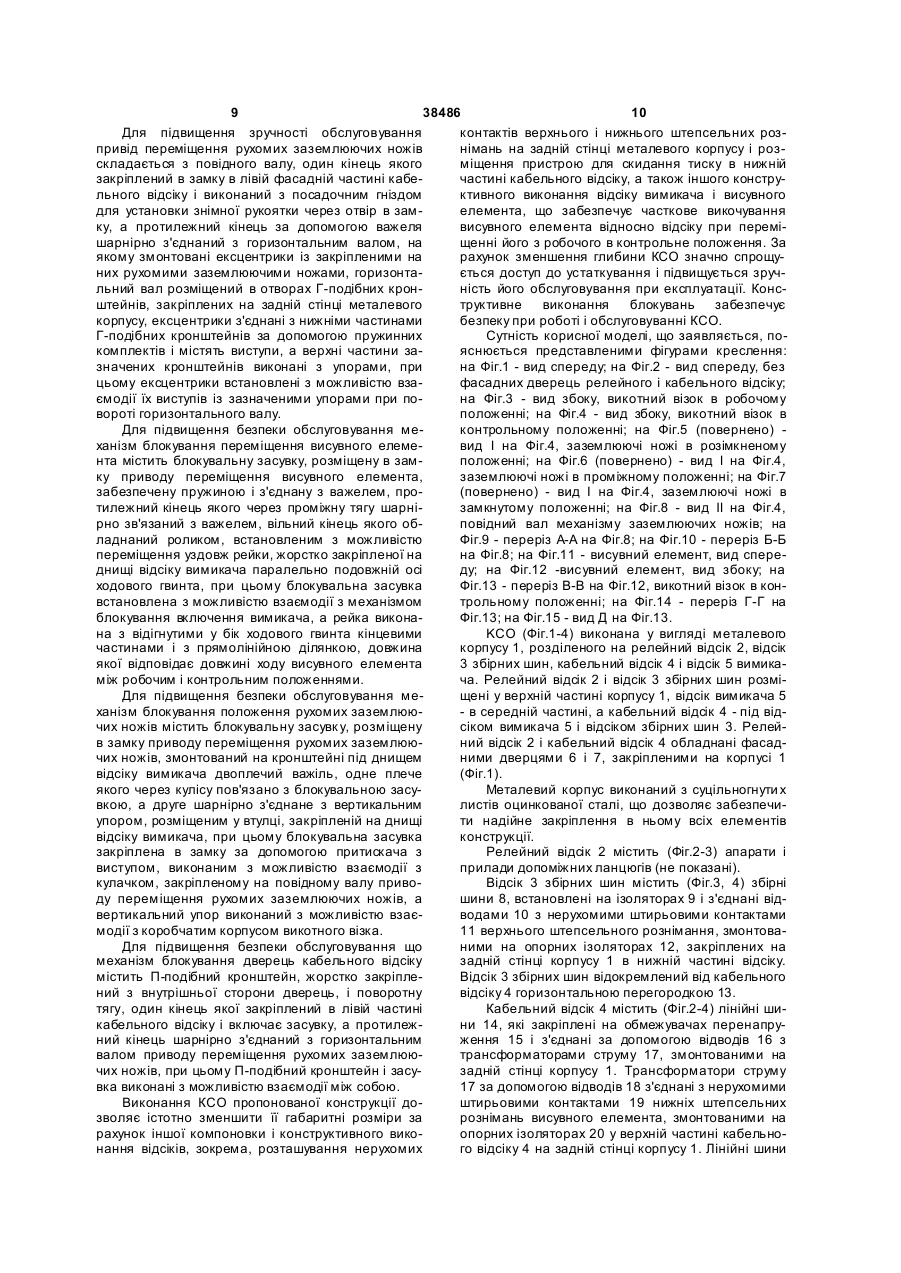

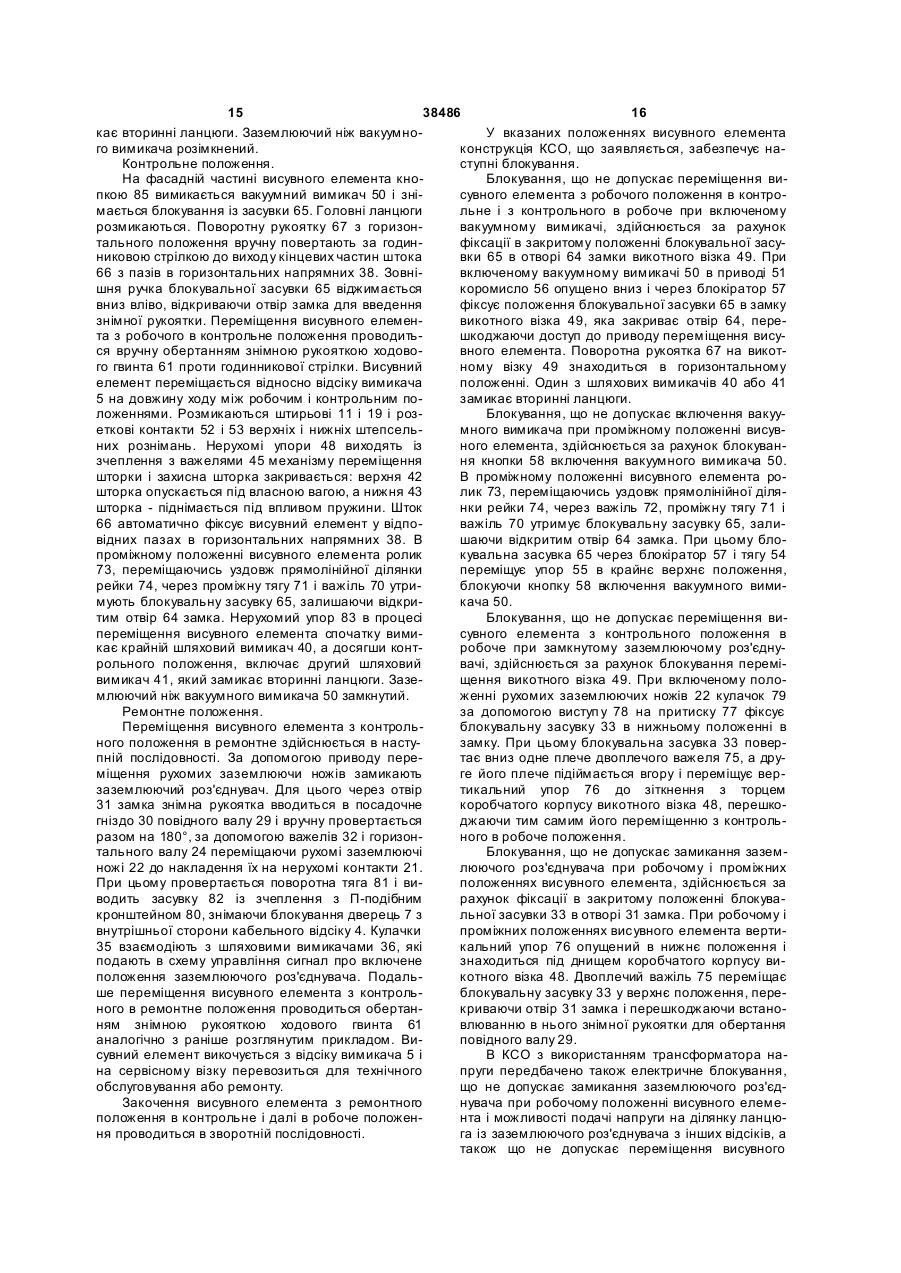

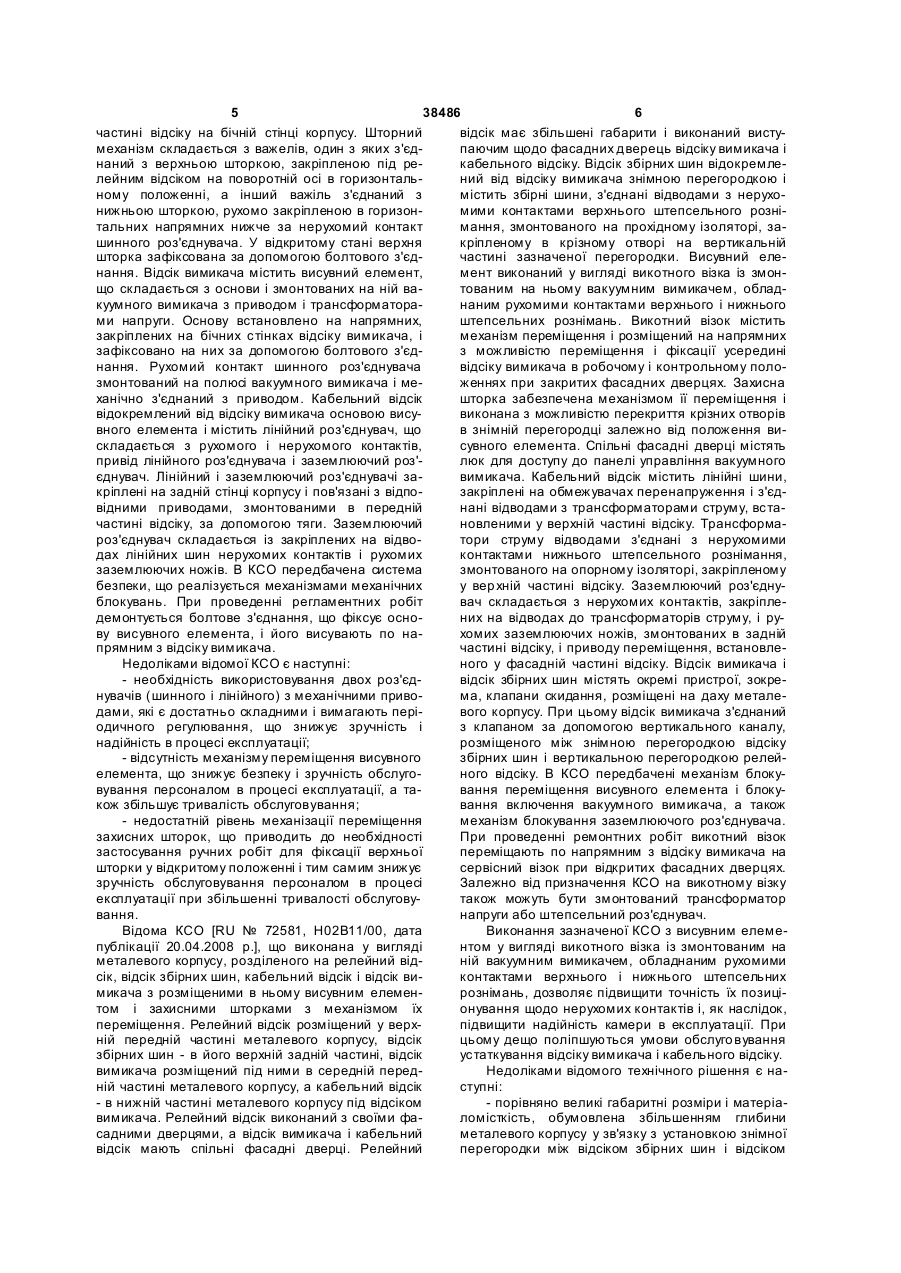

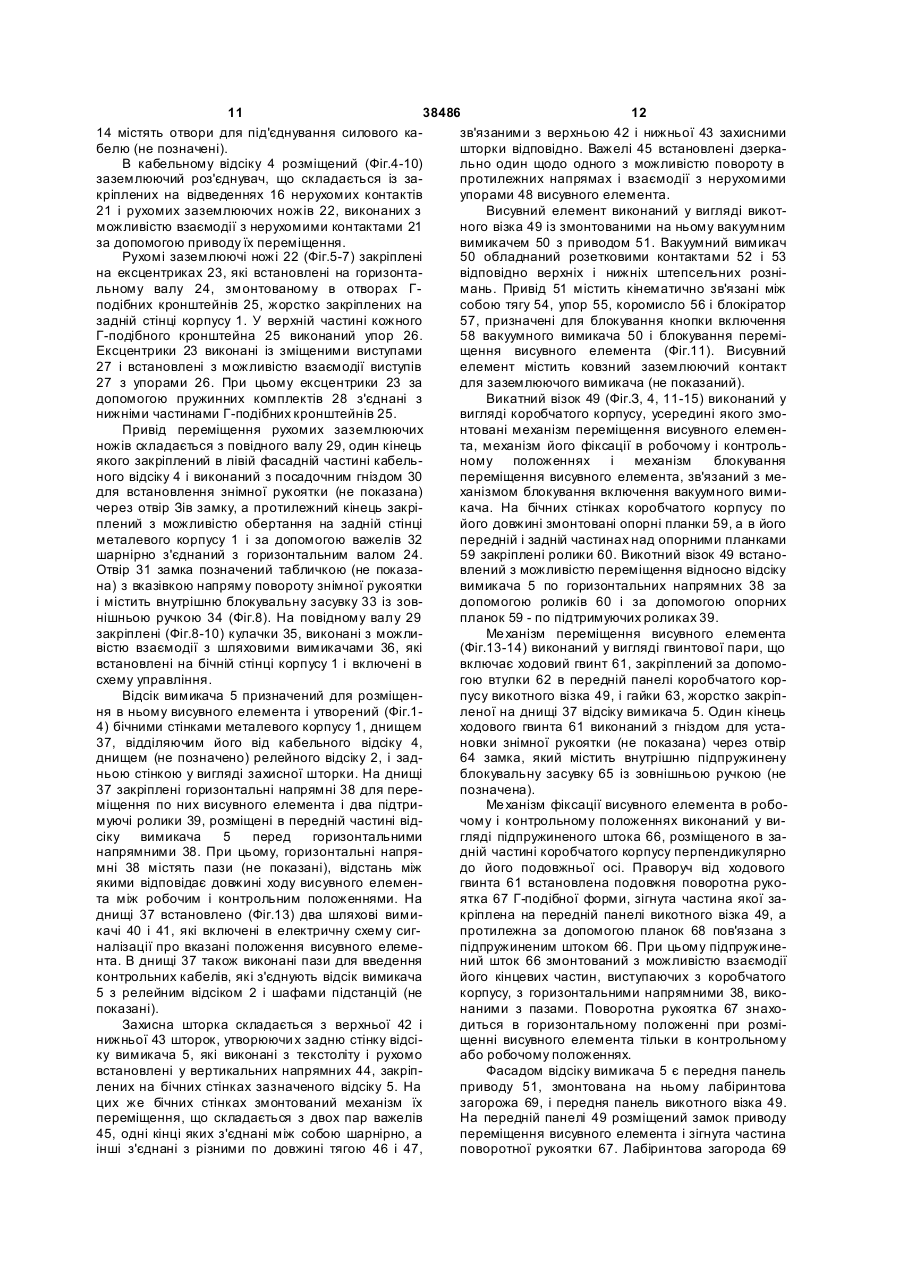

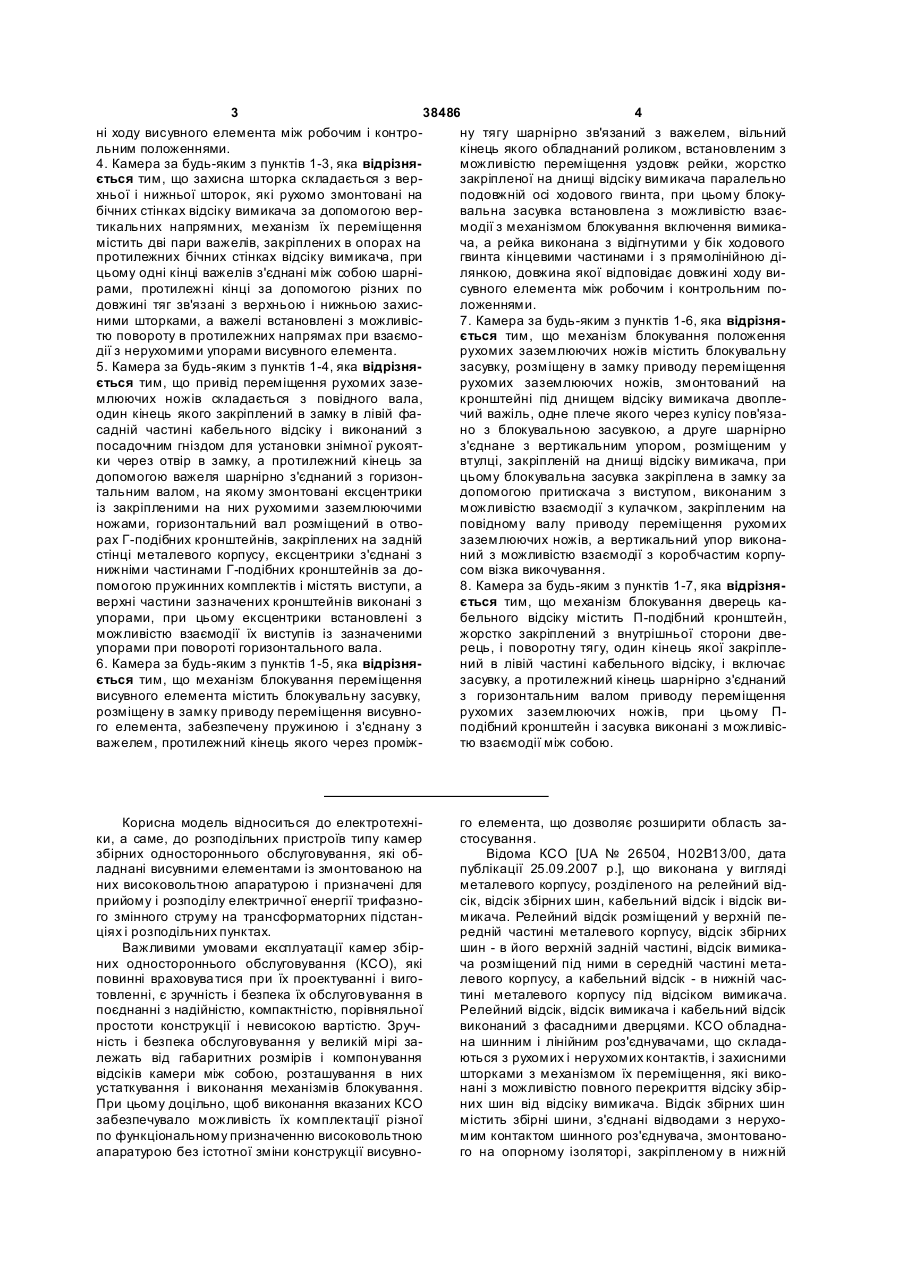

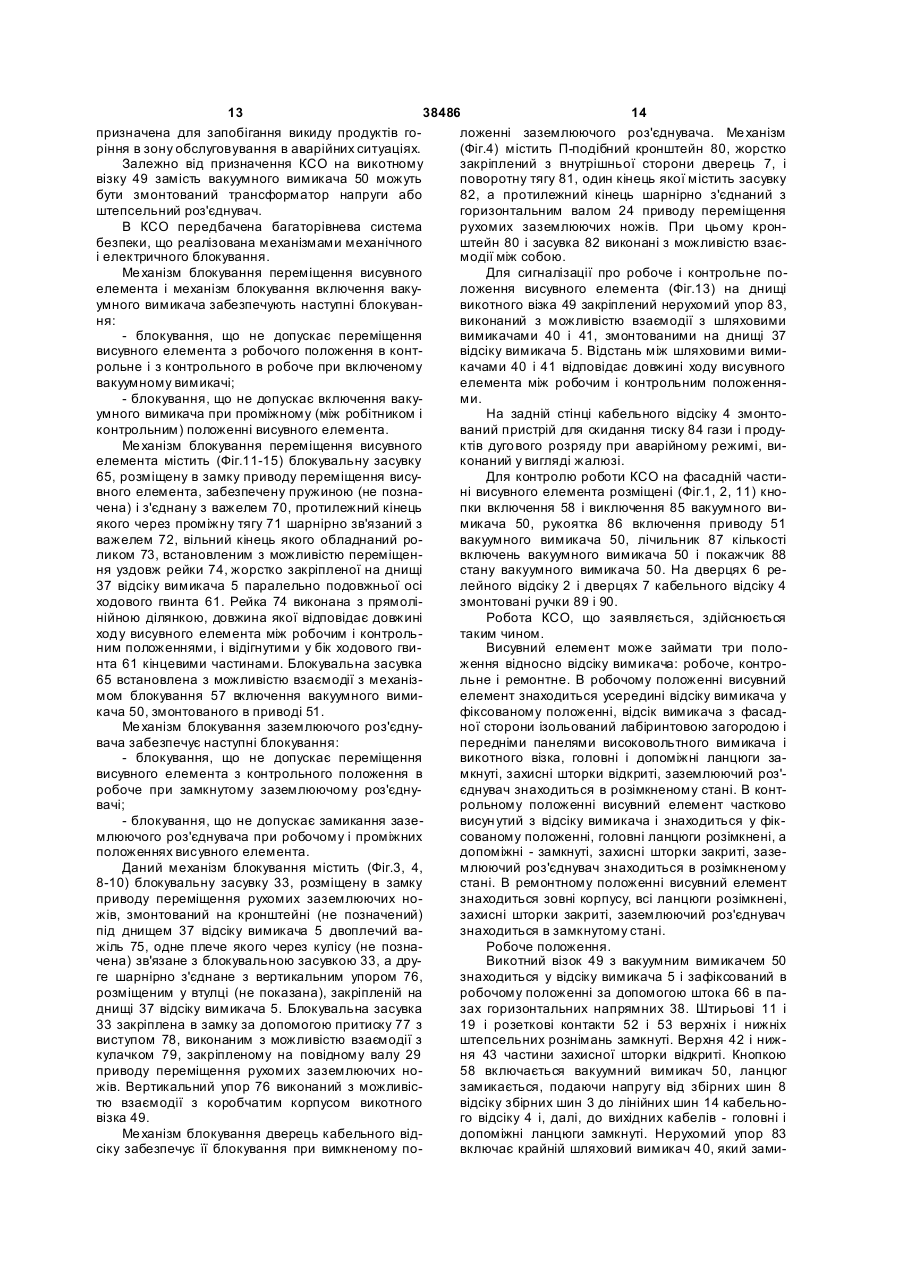

1. Камера збірна одностороннього обслуговування, що виконана у вигляді металевого корпусу, розділеного на релейний відсік, відсік збірних шин, кабельний відсік і відсік вимикача, в якій релейний відсік розміщений у верхній передній частині корпусу і містить фасадні дверці, відсік збірних шин розміщений у верхній задній частині корпусу і містить збірні шини, з'єднані відводами з нерухомими контактами верхнього штепсельного рознімання, кабельний відсік розміщений в нижній частині корпусу і містить лінійні шини, з'єднані відводами через трансформатори струму з нерухомими контактами нижнього штепсельного рознімання, і заземлюючий роз'єднувач, що складається з нерухомих контактів і рухомих заземлюючих ножів з приводом їх переміщення, відсік вимикача розміщений в середній частині корпусу і містить висувний елемент, виконаний у вигляді розміщеного на горизонтальних напрямних відсіку викотного візка із змонтованим на ньому високовольтним вимикачем, обладнаним рухомими контактами верхнього і нижнього штепсельних рознімань, і захисну шторку з механізмом її переміщення, при цьому викотний візок містить механізм його переміщення і встановлений з можливістю фіксації в робочому і контрольному положеннях, а камера включає механізм блокування переміщення висувного елемента, механізм блокування включення високовольтного вимикача, механізм блокування заземлюючого роз'єднувача і пристрій для скидання тиску, яка відрізняється тим, що нерухомі контакти верхнього і нижнього штепсельних рознімань закріплені на задній стінці металевого корпусу, відсік збірних шин відокремлений від кабельного відсіку горизонтальною перегородкою, відсік вимикача утворений днищем, бічними стінками металевого корпусу, захисною шторкою і днищем релейного відсіку, а його фасад утворений передньою панеллю високовольтного вимикача, закріпленою на ньому лабіринтовою загородою і передньою панеллю викотного візка, у відсіку вимикача перед 2 (19) 1 3 38486 4 ні ходу висувного елемента між робочим і контрону тягу шарнірно зв'язаний з важелем, вільний льним положеннями. кінець якого обладнаний роликом, встановленим з 4. Камера за будь-яким з пунктів 1-3, яка відрізняможливістю переміщення уздовж рейки, жорстко ється тим, що захисна шторка складається з верзакріпленої на днищі відсіку вимикача паралельно хньої і нижньої шторок, які рухомо змонтовані на подовжній осі ходового гвинта, при цьому блокубічних стінках відсіку вимикача за допомогою вервальна засувка встановлена з можливістю взаєтикальних напрямних, механізм їх переміщення модії з механізмом блокування включення вимикамістить дві пари важелів, закріплених в опорах на ча, а рейка виконана з відігнутими у бік ходового протилежних бічних стінках відсіку вимикача, при гвинта кінцевими частинами і з прямолінійною діцьому одні кінці важелів з'єднані між собою шарнілянкою, довжина якої відповідає довжині ходу вирами, протилежні кінці за допомогою різних по сувного елемента між робочим і контрольним подовжині тяг зв'язані з верхньою і нижньою захисложеннями. ними шторками, а важелі встановлені з можливіс7. Камера за будь-яким з пунктів 1-6, яка відрізнятю повороту в протилежних напрямах при взаємоється тим, що механізм блокування положення дії з нерухомими упорами висувного елемента. рухомих заземлюючих ножів містить блокувальну 5. Камера за будь-яким з пунктів 1-4, яка відрізнязасувку, розміщену в замку приводу переміщення ється тим, що привід переміщення рухомих зазерухомих заземлюючих ножів, змонтований на млюючих ножів складається з повідного вала, кронштейні під днищем відсіку вимикача двоплеодин кінець якого закріплений в замку в лівій фачий важіль, одне плече якого через кулісу пов'язасадній частині кабельного відсіку і виконаний з но з блокувальною засувкою, а друге шарнірно посадочним гніздом для установки знімної рукоятз'єднане з вертикальним упором, розміщеним у ки через отвір в замку, а протилежний кінець за втулці, закріпленій на днищі відсіку вимикача, при допомогою важеля шарнірно з'єднаний з горизонцьому блокувальна засувка закріплена в замку за тальним валом, на якому змонтовані ексцентрики допомогою притискача з виступом, виконаним з із закріпленими на них рухомими заземлюючими можливістю взаємодії з кулачком, закріпленим на ножами, горизонтальний вал розміщений в отвоповідному валу приводу переміщення рухомих рах Г-подібних кронштейнів, закріплених на задній заземлюючих ножів, а вертикальний упор виконастінці металевого корпусу, ексцентрики з'єднані з ний з можливістю взаємодії з коробчастим корпунижніми частинами Г-подібних кронштейнів за досом візка викочування. помогою пружинних комплектів і містять виступи, а 8. Камера за будь-яким з пунктів 1-7, яка відрізняверхні частини зазначених кронштейнів виконані з ється тим, що механізм блокування дверець каупорами, при цьому ексцентрики встановлені з бельного відсіку містить П-подібний кронштейн, можливістю взаємодії їх виступів із зазначеними жорстко закріплений з внутрішньої сторони двеупорами при повороті горизонтального вала. рець, і поворотну тягу, один кінець якої закріпле6. Камера за будь-яким з пунктів 1-5, яка відрізняний в лівій частині кабельного відсіку, і включає ється тим, що механізм блокування переміщення засувку, а протилежний кінець шарнірно з'єднаний висувного елемента містить блокувальну засувку, з горизонтальним валом приводу переміщення розміщену в замку приводу переміщення висувнорухомих заземлюючих ножів, при цьому Пго елемента, забезпечену пружиною і з'єднану з подібний кронштейн і засувка виконані з можливісважелем, протилежний кінець якого через проміжтю взаємодії між собою. Корисна модель відноситься до електротехніки, а саме, до розподільних пристроїв типу камер збірних одностороннього обслуговування, які обладнані висувними елементами із змонтованою на них високовольтною апаратурою і призначені для прийому і розподілу електричної енергії трифазного змінного струму на трансформаторних підстанціях і розподільних пунктах. Важливими умовами експлуатації камер збірних одностороннього обслуговування (КСО), які повинні враховува тися при їх проектуванні і виготовленні, є зручність і безпека їх обслуговування в поєднанні з надійністю, компактністю, порівняльної простоти конструкції і невисокою вартістю. Зручність і безпека обслуговування у великій мірі залежать від габаритних розмірів і компонування відсіків камери між собою, розташування в них устаткування і виконання механізмів блокування. При цьому доцільно, щоб виконання вказаних КСО забезпечувало можливість їх комплектації різної по функціональному призначенню високовольтною апаратурою без істотної зміни конструкції висувно го елемента, що дозволяє розширити область застосування. Відома КСО [UA № 26504, Н02В13/00, дата публікації 25.09.2007 p.], що виконана у вигляді металевого корпусу, розділеного на релейний відсік, відсік збірних шин, кабельний відсік і відсік вимикача. Релейний відсік розміщений у верхній передній частині металевого корпусу, відсік збірних шин - в його верхній задній частині, відсік вимикача розміщений під ними в середній частині металевого корпусу, а кабельний відсік - в нижній частині металевого корпусу під відсіком вимикача. Релейний відсік, відсік вимикача і кабельний відсік виконаний з фасадними дверцями. КСО обладнана шинним і лінійним роз'єднувачами, що складаються з рухомих і нерухомих контактів, і захисними шторками з механізмом їх переміщення, які виконані з можливістю повного перекриття відсіку збірних шин від відсіку вимикача. Відсік збірних шин містить збірні шини, з'єднані відводами з нерухомим контактом шинного роз'єднувача, змонтованого на опорному ізоляторі, закріпленому в нижній 5 38486 6 частині відсіку на бічній стінці корпусу. Шторний відсік має збільшені габарити і виконаний вистумеханізм складається з важелів, один з яких з'єдпаючим щодо фасадних дверець відсіку вимикача і наний з верхньою шторкою, закріпленою під рекабельного відсіку. Відсік збірних шин відокремлелейним відсіком на поворотній осі в горизонтальний від відсіку вимикача знімною перегородкою і ному положенні, а інший важіль з'єднаний з містить збірні шини, з'єднані відводами з нерухонижньою шторкою, рухомо закріпленою в горизонмими контактами верхнього штепсельного рознітальних напрямних нижче за нерухомий контакт мання, змонтованого на прохідному ізоляторі, зашинного роз'єднувача. У відкритому стані верхня кріпленому в крізному отворі на вертикальній шторка зафіксована за допомогою болтового з'єдчастині зазначеної перегородки. Висувний еленання. Відсік вимикача містить висувний елемент, мент виконаний у вигляді викотного візка із змонщо складається з основи і змонтованих на ній ватованим на ньому вакуумним вимикачем, обладкуумного вимикача з приводом і трансформаторананим рухомими контактами верхнього і нижнього ми напруги. Основу встановлено на напрямних, штепсельних рознімань. Викотний візок містить закріплених на бічних стінках відсіку вимикача, і механізм переміщення і розміщений на напрямних зафіксовано на них за допомогою болтового з'єдз можливістю переміщення і фіксації усередині нання. Рухомий контакт шинного роз'єднувача відсіку вимикача в робочому і контрольному полозмонтований на полюсі вакуумного вимикача і меженнях при закритих фасадних дверцях. Захисна ханічно з'єднаний з приводом. Кабельний відсік шторка забезпечена механізмом її переміщення і відокремлений від відсіку вимикача основою висувиконана з можливістю перекриття крізних отворів вного елемента і містить лінійний роз'єднувач, що в знімній перегородці залежно від положення вискладається з рухомого і нерухомого контактів, сувного елемента. Спільні фасадні дверці містять привід лінійного роз'єднувача і заземлюючий роз'люк для доступу до панелі управління вакуумного єднувач. Лінійний і заземлюючий роз'єднувачі завимикача. Кабельний відсік містить лінійні шини, кріплені на задній стінці корпусу і пов'язані з відпозакріплені на обмежувачах перенапруження і з'єдвідними приводами, змонтованими в передній нані відводами з трансформаторами струму, встачастині відсіку, за допомогою тяги. Заземлюючий новленими у верхній частині відсіку. Трансформароз'єднувач складається із закріплених на відвотори струму відводами з'єднані з нерухомими дах лінійних шин нерухомих контактів і рухомих контактами нижнього штепсельного рознімання, заземлюючих ножів. В КСО передбачена система змонтованого на опорному ізоляторі, закріпленому безпеки, що реалізується механізмами механічних у вер хній частині відсіку. Заземлюючий роз'єднублокувань. При проведенні регламентних робіт вач складається з нерухомих контактів, закріпледемонтується болтове з'єднання, що фіксує осноних на відводах до трансформаторів струму, і руву висувного елемента, і його висувають по нахомих заземлюючих ножів, змонтованих в задній прямним з відсіку вимикача. частині відсіку, і приводу переміщення, встановлеНедоліками відомої КСО є наступні: ного у фасадній частині відсіку. Відсік вимикача і - необхідність використовування двох роз'єдвідсік збірних шин містять окремі пристрої, зокренувачів (шинного і лінійного) з механічними привома, клапани скидання, розміщені на даху металедами, які є достатньо складними і вимагають перівого корпусу. При цьому відсік вимикача з'єднаний одичного регулювання, що знижує зручність і з клапаном за допомогою вертикального каналу, надійність в процесі експлуатації; розміщеного між знімною перегородкою відсіку - відсутність механізму переміщення висувного збірних шин і вертикальною перегородкою релейелемента, що знижує безпеку і зручність обслугоного відсіку. В КСО передбачені механізм блокувування персоналом в процесі експлуатації, а тавання переміщення висувного елемента і блокукож збільшує тривалість обслуговування; вання включення вакуумного вимикача, а також - недостатній рівень механізації переміщення механізм блокування заземлюючого роз'єднувача. захисних шторок, що приводить до необхідності При проведенні ремонтних робіт викотний візок застосування ручних робіт для фіксації верхньої переміщають по напрямним з відсіку вимикача на шторки у відкритому положенні і тим самим знижує сервісний візок при відкритих фасадних дверцях. зручність обслуговування персоналом в процесі Залежно від призначення КСО на викотному візку експлуатації при збільшенні тривалості обслуговутакож можуть бути змонтований трансформатор вання. напруги або штепсельний роз'єднувач. Відома КСО [RU № 72581, Н02В11/00, дата Виконання зазначеної КСО з висувним елемепублікації 20.04.2008 p.], що виконана у вигляді нтом у вигляді викотного візка із змонтованим на металевого корпусу, розділеного на релейний відній вакуумним вимикачем, обладнаним рухомими сік, відсік збірних шин, кабельний відсік і відсік виконтактами верхнього і нижнього штепсельних микача з розміщеними в ньому висувним елеменрознімань, дозволяє підвищити точність їх позицітом і захисними шторками з механізмом їх онування щодо нерухомих контактів і, як наслідок, переміщення. Релейний відсік розміщений у верхпідвищити надійність камери в експлуатації. При ній передній частині металевого корпусу, відсік цьому дещо поліпшуються умови обслуго вування збірних шин - в його верхній задній частині, відсік устаткування відсіку вимикача і кабельного відсіку. вимикача розміщений під ними в середній передНедоліками відомого технічного рішення є наній частині металевого корпусу, а кабельний відсік ступні: - в нижній частині металевого корпусу під відсіком - порівняно великі габаритні розміри і матеріавимикача. Релейний відсік виконаний з своїми фаломісткість, обумовлена збільшенням глибини садними дверцями, а відсік вимикача і кабельний металевого корпусу у зв'язку з установкою знімної відсік мають спільні фасадні дверці. Релейний перегородки між відсіком збірних шин і відсіком 7 38486 8 вимикача, необхідністю забезпечення переміщенковольтного вимикача, закріпленою на ньому лабіня висувного елемента усередині відсіку вимикача ринтовою загородою і передньою панеллю викотна відстань між робочим і контрольним положенного візка, у відсіку вимикача перед нями, а також виконанням клапана скидання тиску горизонтальними напрямними закріплені підтрина даху металевого корпусу і вертикального канамуючі ролики, висувний елемент містить нерухомі лу до нього від відсіку вимикача; упори, виконані з можливістю взаємодії з механіз- недостатня зручність обслуговування устатмом переміщення захисної шторки, викотний візок кування, закріпленого на знімній перегородці, повиконаний у вигляді коробчатого корпусу з ролив'язане з необхідністю її демонтажу і подальшого ками і опорними планками на його бічних сторомонтажу; нах, виконаними з можливістю взаємодії, відповід- недостатня зручність обслуговування устатно, з горизонтальними напрямними і з кування, закріпленого на задній стінці корпусу, підтримуючими роликами, усередині коробчатого пов'язане з складністю доступу до нього через корпусу викотного візка змонтовані механізм його порівняно велику глибину корпусу. переміщення із замком на його передній панелі, В основу корисної моделі поставлена задача механізм фіксації висувного елемента в робочому і створення такої КСО, в якій за рахунок іншої комконтрольному положеннях і механізм блокування поновки і конструктивного виконання відсіків, удопереміщення висувного елемента, зв'язаний з месконалення конструкції висувного елемента, а таханізмом блокування включення високовольтного кож іншого взаємозв'язку елементів камери між вимикача, кабельний відсік містить фасадні дверці собою досягається істотне зменшення габаритних з механізмом її блокування при розімкненому зарозмірів при підвищенні зручності обслуговування і землюючому роз'єднувачі і механізм блокування забезпеченні надійності і безпеки в експлуатації. заземлюючого роз'єднувача із замком на його фаПри цьому забезпечується можливість комплектасадній частині, зв'язаний з механізмом блокування ції висувного елемента різної по функціональному переміщення висувного елемента, при цьому припризначенню високовольтною апаратурою без стрій для скидання тиску розміщений в нижній часістотної зміни його базової конструкції і, отже, тині кабельного відсіку. розширяється область використовування КСО. Для підвищення зручності обслуговування меПоставлена задача вирішується тим, що в каханізм переміщення висувного елемента виконамері збірної одностороннього обслуговування, що ний у вигляді гвинтової пари, що включає ходовий виконана у вигляді металевого корпусу, розділеногвинт, закріплений в коробчатому корпусі викотного на релейний відсік, відсік збірних шин, кабельго візка, і гайку, жорстко закріплену на днищі відсіний відсік і відсік вимикача, в якій релейний відсік ку вимикача, при цьому один кінець ходового гвинрозміщений у вер хній передній частині корпусу і та виконаний з гніздом для встановлення знімної містить фасадні дверці, відсік збірних шин розмірукоятки через отвір в замку механізму переміщений у верхній задній частині корпусу і містить щення висувного елемента, який містить блокувазбірні шини, з'єднані відводами з нерухомими конльну засувку. тактами верхнього штепсельного рознімання, каДля підвищення зручності і безпеки обслугобельний відсік розміщений в нижній частині корпувування механізм фіксації висувного елемента в су і містить лінійні шини, з'єднані відводами через робочому і контрольному положеннях виконаний у трансформатори струму з нерухомими контактами вигляді підпружиненого штока, змонтованого всенижнього штепсельного рознімання, і заземлююредині коробчатого корпусу в поперечному напрячий роз'єднувач, що складається з нерухомих конмі таким чином, що його кінцеві частини виступатактів і рухомих заземлюючих ножів з приводом їх ють із зазначеного корпусу, і пов'язаної з переміщення, відсік вимикача розміщений в серепідпружиненим штоком за допомогою планок подній частині корпусу і містить висувний елемент, довжньої поворотної рукоятки Г-подібної форми, виконаний у вигляді розміщеного на горизонтальзігнута частина якої закріплена на зовнішній панелі них напрямних відсіку викотного візка із змонтовавикотного візка, при цьому підпружинений шток ним на ньому високовольтним вимикачем, обладзмонтований з можливістю взаємодії його кінцевих наним рухомими контактами верхнього і нижнього частин з горизонтальними напрямними, виконаништепсельних рознімань, і захисну шторку з механіми з пазами, відстань між якими відповідає довжизмом її переміщення, при цьому викотний візок ні ходу висувного елемента між робочим і контромістить механізм його переміщення і встановлений льним положеннями. з можливістю фіксації в робочому і контрольному Для підвищення безпеки обслуговування захиположеннях, а камера включає механізм блокусна шторка складається з верхньої і нижньої штовання переміщення висувного елемента, механізм рок, які рухомо змонтовані на бічних стінках відсіку блокування включення високовольтного вимикача, вимикача за допомогою вертикальних напрямних, механізм блокування заземлюючого роз'єднувача і механізм її переміщення містить дві пари важелів, пристрій для скидання тиску, згідно корисної мозакріплених в опорах на протилежних бічних стінделі нерухомі контакти верхнього і нижнього штепках відсіку вимикача, при цьому одні кінці важелів сельних рознімань закріплені на задній стінці мез'єднані між собою шарнірами, протилежні кінці за талевого корпусу, відсік збірних шин допомогою різних по довжині тяги зв'язані з верхвідокремлений від кабельного відсіку горизонтальньою і нижньою захисними шторками, а важелі ною перегородкою, відсік вимикача утворений встановлені з можливістю повороту в протилежних днищем, бічними стінками металевого корпусу, напрямах при взаємодії з нерухомими упорами захисною шторкою і днищем релейного відсіку, а висувного елемента. його фасад утворений передньою панеллю висо 9 38486 10 Для підвищення зручності обслуговування контактів верхнього і нижнього штепсельних розпривід переміщення рухомих заземлюючих ножів німань на задній стінці металевого корпусу і розскладається з повідного валу, один кінець якого міщення пристрою для скидання тиску в нижній закріплений в замку в лівій фасадній частині кабечастині кабельного відсіку, а також іншого конструльного відсіку і виконаний з посадочним гніздом ктивного виконання відсіку вимикача і висувного для установки знімної рукоятки через отвір в замелемента, що забезпечує часткове викочування ку, а протилежний кінець за допомогою важеля висувного елемента відносно відсіку при перемішарнірно з'єднаний з горизонтальним валом, на щенні його з робочого в контрольне положення. За якому змонтовані ексцентрики із закріпленими на рахунок зменшення глибини КСО значно спрощуних рухомими заземлюючими ножами, горизонтається доступ до устаткування і підвищується зручльний вал розміщений в отворах Г-подібних кронність його обслуговування при експлуатації. Консштейнів, закріплених на задній стінці металевого труктивне виконання блокувань забезпечує корпусу, ексцентрики з'єднані з нижніми частинами безпеку при роботі і обслуговуванні КСО. Г-подібних кронштейнів за допомогою пружинних Сутність корисної моделі, що заявляється, покомплектів і містять виступи, а верхні частини заяснюється представленими фігурами креслення: значених кронштейнів виконані з упорами, при на Фіг.1 - вид спереду; на Фіг.2 - вид спереду, без цьому ексцентрики встановлені з можливістю взафасадних дверець релейного і кабельного відсіку; ємодії їх виступів із зазначеними упорами при пона Фіг.3 - вид збоку, викотний візок в робочому вороті горизонтального валу. положенні; на Фіг.4 - вид збоку, викотний візок в Для підвищення безпеки обслуговування меконтрольному положенні; на Фіг.5 (повернено) ханізм блокування переміщення висувного елемевид І на Фіг.4, заземлюючі ножі в розімкненому нта містить блокувальну засувку, розміщену в замположенні; на Фіг.6 (повернено) - вид І на Фіг.4, ку приводу переміщення висувного елемента, заземлюючі ножі в проміжному положенні; на Фіг.7 забезпечену пружиною і з'єднану з важелем, про(повернено) - вид І на Фіг.4, заземлюючі ножі в тилежний кінець якого через проміжну тягу шарнізамкнутому положенні; на Фіг.8 - вид II на Фіг.4, рно зв'язаний з важелем, вільний кінець якого обповідний вал механізму заземлюючих ножів; на ладнаний роликом, встановленим з можливістю Фіг.9 - переріз А-А на Фіг.8; на Фіг.10 - переріз Б-Б переміщення уздовж рейки, жорстко закріпленої на на Фіг.8; на Фіг.11 - висувний елемент, вид спереднищі відсіку вимикача паралельно подовжній осі ду; на Фіг.12 -висувний елемент, вид збоку; на ходового гвинта, при цьому блокувальна засувка Фіг.13 - переріз В-В на Фіг.12, викотний візок в конвстановлена з можливістю взаємодії з механізмом трольному положенні; на Фіг.14 - переріз Г-Г на блокування включення вимикача, а рейка виконаФіг.13; на Фіг.15 - вид Д на Фіг.13. на з відігнутими у бік ходового гвинта кінцевими KCO (Фіг.1-4) виконана у вигляді металевого частинами і з прямолінійною ділянкою, довжина корпусу 1, розділеного на релейний відсік 2, відсік якої відповідає довжині ходу висувного елемента 3 збірних шин, кабельний відсік 4 і відсік 5 вимикаміж робочим і контрольним положеннями. ча. Релейний відсік 2 і відсік 3 збірних шин розміДля підвищення безпеки обслуговування мещені у верхній частині корпусу 1, відсік вимикача 5 ханізм блокування положення рухомих заземлюю- в середній частині, а кабельний відсік 4 - під відчих ножів містить блокувальну засувк у, розміщену сіком вимикача 5 і відсіком збірних шин 3. Релейв замку приводу переміщення рухомих заземлююний відсік 2 і кабельний відсік 4 обладнані фасадчих ножів, змонтований на кронштейні під днищем ними дверцями 6 і 7, закріпленими на корпусі 1 відсіку вимикача двоплечий важіль, одне плече (Фіг.1). якого через кулісу пов'язано з блокувальною засуМеталевий корпус виконаний з суцільногнути х вкою, а друге шарнірно з'єднане з вертикальним листів оцинкованої сталі, що дозволяє забезпечиупором, розміщеним у втулці, закріпленій на днищі ти надійне закріплення в ньому всіх елементів відсіку вимикача, при цьому блокувальна засувка конструкції. закріплена в замку за допомогою притискача з Релейний відсік 2 містить (Фіг.2-3) апарати і виступом, виконаним з можливістю взаємодії з прилади допоміжних ланцюгів (не показані). кулачком, закріпленому на повідному валу привоВідсік 3 збірних шин містить (Фіг.3, 4) збірні ду переміщення рухомих заземлюючих ножів, а шини 8, встановлені на ізоляторах 9 і з'єднані відвертикальний упор виконаний з можливістю взаєводами 10 з нерухомими штирьовими контактами модії з коробчатим корпусом викотного візка. 11 верхнього штепсельного рознімання, змонтоваДля підвищення безпеки обслуговування що ними на опорних ізоляторах 12, закріплених на механізм блокування дверець кабельного відсіку задній стінці корпусу 1 в нижній частині відсіку. містить П-подібний кронштейн, жорстко закріплеВідсік 3 збірних шин відокремлений від кабельного ний з внутрішньої сторони дверець, і поворотну відсіку 4 горизонтальною перегородкою 13. тягу, один кінець якої закріплений в лівій частині Кабельний відсік 4 містить (Фіг.2-4) лінійні шикабельного відсіку і включає засувку, а протилежни 14, які закріплені на обмежувачах перенапруний кінець шарнірно з'єднаний з горизонтальним ження 15 і з'єднані за допомогою відводів 16 з валом приводу переміщення рухомих заземлюютрансформаторами струму 17, змонтованими на чих ножів, при цьому П-подібний кронштейн і засузадній стінці корпусу 1. Трансформатори струму вка виконані з можливістю взаємодії між собою. 17 за допомогою відводів 18 з'єднані з нерухомими Виконання КСО пропонованої конструкції доштирьовими контактами 19 нижніх штепсельних зволяє істотно зменшити її габаритні розміри за рознімань висувного елемента, змонтованими на рахунок іншої компоновки і конструктивного викоопорних ізоляторах 20 у верхній частині кабельнонання відсіків, зокрема, розташування нерухомих го відсіку 4 на задній стінці корпусу 1. Лінійні шини 11 38486 12 14 містять отвори для під'єднування силового казв'язаними з верхньою 42 і нижньої 43 захисними белю (не позначені). шторки відповідно. Важелі 45 встановлені дзеркаВ кабельному відсіку 4 розміщений (Фіг.4-10) льно один щодо одного з можливістю повороту в заземлюючий роз'єднувач, що складається із запротилежних напрямах і взаємодії з нерухомими кріплених на відведеннях 16 нерухомих контактів упорами 48 висувного елемента. 21 і рухомих заземлюючих ножів 22, виконаних з Висувний елемент виконаний у вигляді викотможливістю взаємодії з нерухомими контактами 21 ного візка 49 із змонтованими на ньому вакуумним за допомогою приводу їх переміщення. вимикачем 50 з приводом 51. Вакуумний вимикач Рухомі заземлюючі ножі 22 (Фіг.5-7) закріплені 50 обладнаний розетковими контактами 52 і 53 на ексцентриках 23, які встановлені на горизонтавідповідно верхніх і нижніх штепсельних рознільному валу 24, змонтованому в отворах Гмань. Привід 51 містить кінематично зв'язані між подібних кронштейнів 25, жорстко закріплених на собою тягу 54, упор 55, коромисло 56 і блокіратор задній стінці корпусу 1. У верхній частині кожного 57, призначені для блокування кнопки включення Г-подібного кронштейна 25 виконаний упор 26. 58 вакуумного вимикача 50 і блокування переміЕксцентрики 23 виконані із зміщеними виступами щення висувного елемента (Фіг.11). Висувний 27 і встановлені з можливістю взаємодії виступів елемент містить ковзний заземлюючий контакт 27 з упорами 26. При цьому ексцентрики 23 за для заземлюючого вимикача (не показаний). допомогою пружинних комплектів 28 з'єднані з Викатний візок 49 (Фіг.З, 4, 11-15) виконаний у нижніми частинами Г-подібних кронштейнів 25. вигляді коробчатого корпусу, усередині якого змоПривід переміщення рухомих заземлюючих нтовані механізм переміщення висувного елеменножів складається з повідного валу 29, один кінець та, механізм його фіксації в робочому і контрольякого закріплений в лівій фасадній частині кабельному положеннях і механізм блокування ного відсіку 4 і виконаний з посадочним гніздом 30 переміщення висувного елемента, зв'язаний з медля встановлення знімної рукоятки (не показана) ханізмом блокування включення вакуумного вимичерез отвір Зів замку, а протилежний кінець закрікача. На бічних стінках коробчатого корпусу по плений з можливістю обертання на задній стінці його довжині змонтовані опорні планки 59, а в його металевого корпусу 1 і за допомогою важелів 32 передній і задній частинах над опорними планками шарнірно з'єднаний з горизонтальним валом 24. 59 закріплені ролики 60. Викотний візок 49 встаноОтвір 31 замка позначений табличкою (не показавлений з можливістю переміщення відносно відсіку на) з вказівкою напряму повороту знімної рукоятки вимикача 5 по горизонтальних напрямних 38 за і містить внутрішню блокувальну засувку 33 із зовдопомогою роликів 60 і за допомогою опорних нішньою ручкою 34 (Фіг.8). На повідному валу 29 планок 59 - по підтримуючих роликах 39. закріплені (Фіг.8-10) кулачки 35, виконані з можлиМе ханізм переміщення висувного елемента вістю взаємодії з шляховими вимикачами 36, які (Фіг.13-14) виконаний у вигляді гвинтової пари, що встановлені на бічній стінці корпусу 1 і включені в включає ходовий гвинт 61, закріплений за допомосхему управління. гою втулки 62 в передній панелі коробчатого корВідсік вимикача 5 призначений для розміщенпусу викотного візка 49, і гайки 63, жорстко закріпня в ньому висувного елемента і утворений (Фіг.1леної на днищі 37 відсіку вимикача 5. Один кінець 4) бічними стінками металевого корпусу 1, днищем ходового гвинта 61 виконаний з гніздом для уста37, відділяючим його від кабельного відсіку 4, новки знімної рукоятки (не показана) через отвір днищем (не позначено) релейного відсіку 2, і зад64 замка, який містить внутрішню підпружинену ньою стінкою у вигляді захисної шторки. На днищі блокувальну засувку 65 із зовнішньою ручкою (не 37 закріплені горизонтальні напрямні 38 для перепозначена). міщення по них висувного елемента і два підтриМе ханізм фіксації висувного елемента в робомуючі ролики 39, розміщені в передній частині відчому і контрольному положеннях виконаний у висіку вимикача 5 перед горизонтальними гляді підпружиненого штока 66, розміщеного в занапрямними 38. При цьому, горизонтальні напрядній частині коробчатого корпусу перпендикулярно мні 38 містять пази (не показані), відстань між до його подовжньої осі. Праворуч від ходового якими відповідає довжині ходу висувного елеменгвинта 61 встановлена подовжня поворотна рукота між робочим і контрольним положеннями. На ятка 67 Г-подібної форми, зігнута частина якої заднищі 37 встановлено (Фіг.13) два шляхові вимикріплена на передній панелі викотного візка 49, а качі 40 і 41, які включені в електричну схему сигпротилежна за допомогою планок 68 пов'язана з налізації про вказані положення висувного елемепідпружиненим штоком 66. При цьому підпружинента. В днищі 37 також виконані пази для введення ний шток 66 змонтований з можливістю взаємодії контрольних кабелів, які з'єднують відсік вимикача його кінцевих частин, виступаючих з коробчатого 5 з релейним відсіком 2 і шафами підстанцій (не корпусу, з горизонтальними напрямними 38, викопоказані). наними з пазами. Поворотна рукоятка 67 знахоЗахисна шторка складається з верхньої 42 і диться в горизонтальному положенні при розмінижньої 43 шторок, утворюючи х задню стінку відсіщенні висувного елемента тільки в контрольному ку вимикача 5, які виконані з текстоліту і рухомо або робочому положеннях. встановлені у вертикальних напрямних 44, закріпФасадом відсіку вимикача 5 є передня панель лених на бічних стінках зазначеного відсіку 5. На приводу 51, змонтована на ньому лабіринтова цих же бічних стінках змонтований механізм їх загорожа 69, і передня панель викотного візка 49. переміщення, що складається з двох пар важелів На передній панелі 49 розміщений замок приводу 45, одні кінці яких з'єднані між собою шарнірно, а переміщення висувного елемента і зігнута частина інші з'єднані з різними по довжині тягою 46 і 47, поворотної рукоятки 67. Лабіринтова загорода 69 13 38486 14 призначена для запобігання викиду продуктів голоженні заземлюючого роз'єднувача. Ме ханізм ріння в зону обслуговування в аварійних ситуаціях. (Фіг.4) містить П-подібний кронштейн 80, жорстко Залежно від призначення КСО на викотному закріплений з внутрішньої сторони дверець 7, і візку 49 замість вакуумного вимикача 50 можуть поворотну тягу 81, один кінець якої містить засувку бути змонтований трансформатор напруги або 82, а протилежний кінець шарнірно з'єднаний з штепсельний роз'єднувач. горизонтальним валом 24 приводу переміщення В КСО передбачена багаторівнева система рухомих заземлюючих ножів. При цьому кронбезпеки, що реалізована механізмами механічного штейн 80 і засувка 82 виконані з можливістю взаєі електричного блокування. модії між собою. Ме ханізм блокування переміщення висувного Для сигналізації про робоче і контрольне поелемента і механізм блокування включення вакуложення висувного елемента (Фіг.13) на днищі умного вимикача забезпечують наступні блокуванвикотного візка 49 закріплений нерухомий упор 83, ня: виконаний з можливістю взаємодії з шляховими - блокування, що не допускає переміщення вимикачами 40 і 41, змонтованими на днищі 37 висувного елемента з робочого положення в контвідсіку вимикача 5. Відстань між шляховими вимирольне і з контрольного в робоче при включеному качами 40 і 41 відповідає довжині ходу висувного вакуумному вимикачі; елемента між робочим і контрольним положення- блокування, що не допускає включення вакуми. умного вимикача при проміжному (між робітником і На задній стінці кабельного відсіку 4 змонтоконтрольним) положенні висувного елемента. ваний пристрій для скидання тиску 84 гази і продуМе ханізм блокування переміщення висувного ктів дуго вого розряду при аварійному режимі, виелемента містить (Фіг.11-15) блокувальну засувку конаний у вигляді жалюзі. 65, розміщену в замку приводу переміщення висуДля контролю роботи КСО на фасадній частивного елемента, забезпечену пружиною (не познані висувного елемента розміщені (Фіг.1, 2, 11) кночена) і з'єднану з важелем 70, протилежний кінець пки включення 58 і виключення 85 вакуумного виякого через проміжну тягу 71 шарнірно зв'язаний з микача 50, рукоятка 86 включення приводу 51 важелем 72, вільний кінець якого обладнаний ровакуумного вимикача 50, лічильник 87 кількості ликом 73, встановленим з можливістю переміщенвключень вакуумного вимикача 50 і покажчик 88 ня уздовж рейки 74, жорстко закріпленої на днищі стану вакуумного вимикача 50. На дверцях 6 ре37 відсіку вимикача 5 паралельно подовжньої осі лейного відсіку 2 і дверцях 7 кабельного відсіку 4 ходового гвинта 61. Рейка 74 виконана з прямолізмонтовані ручки 89 і 90. нійною ділянкою, довжина якої відповідає довжині Робота КСО, що заявляється, здійснюється ходу висувного елемента між робочим і контрольтаким чином. ним положеннями, і відігнутими у бік ходового гвиВисувний елемент може займати три полонта 61 кінцевими частинами. Блокувальна засувка ження відносно відсіку вимикача: робоче, контро65 встановлена з можливістю взаємодії з механізльне і ремонтне. В робочому положенні висувний мом блокування 57 включення вакуумного вимиелемент знаходиться усередині відсіку вимикача у кача 50, змонтованого в приводі 51. фіксованому положенні, відсік вимикача з фасадМе ханізм блокування заземлюючого роз'єднуної сторони ізольований лабіринтовою загородою і вача забезпечує наступні блокування: передніми панелями високовольтного вимикача і - блокування, що не допускає переміщення викотного візка, головні і допоміжні ланцюги зависувного елемента з контрольного положення в мкнуті, захисні шторки відкриті, заземлюючий роз'робоче при замкнутому заземлюючому роз'єднуєднувач знаходиться в розімкненому стані. В контвачі; рольному положенні висувний елемент частково - блокування, що не допускає замикання зазевисун утий з відсіку вимикача і знаходиться у фікмлюючого роз'єднувача при робочому і проміжних сованому положенні, головні ланцюги розімкнені, а положеннях висувного елемента. допоміжні - замкнуті, захисні шторки закриті, зазеДаний механізм блокування містить (Фіг.3, 4, млюючий роз'єднувач знаходиться в розімкненому 8-10) блокувальну засувку 33, розміщену в замку стані. В ремонтному положенні висувний елемент приводу переміщення рухомих заземлюючих нознаходиться зовні корпусу, всі ланцюги розімкнені, жів, змонтований на кронштейні (не позначений) захисні шторки закриті, заземлюючий роз'єднувач під днищем 37 відсіку вимикача 5 двоплечий вазнаходиться в замкнутому стані. жіль 75, одне плече якого через кулісу (не познаРобоче положення. чена) зв'язане з блокувальною засувкою 33, а друВикотний візок 49 з вакуумним вимикачем 50 ге шарнірно з'єднане з вертикальним упором 76, знаходиться у відсіку вимикача 5 і зафіксований в розміщеним у втулці (не показана), закріпленій на робочому положенні за допомогою штока 66 в паднищі 37 відсіку вимикача 5. Блокувальна засувка зах горизонтальних напрямних 38. Штирьові 11 і 33 закріплена в замку за допомогою притиску 77 з 19 і розеткові контакти 52 і 53 верхніх і нижніх виступом 78, виконаним з можливістю взаємодії з штепсельних рознімань замкнуті. Верхня 42 і нижкулачком 79, закріпленому на повідному валу 29 ня 43 частини захисної шторки відкриті. Кнопкою приводу переміщення рухомих заземлюючих но58 включається вакуумний вимикач 50, ланцюг жів. Вертикальний упор 76 виконаний з можливісзамикається, подаючи напругу від збірних шин 8 тю взаємодії з коробчатим корпусом викотного відсіку збірних шин 3 до лінійних шин 14 кабельновізка 49. го відсіку 4 і, далі, до вихідних кабелів - головні і Ме ханізм блокування дверець кабельного віддопоміжні ланцюги замкнуті. Нерухомий упор 83 сіку забезпечує її блокування при вимкненому повключає крайній шляховий вимикач 40, який зами 15 38486 16 кає вторинні ланцюги. Заземлюючий ніж вакуумноУ вказаних положеннях висувного елемента го вимикача розімкнений. конструкція КСО, що заявляється, забезпечує наКонтрольне положення. ступні блокування. На фасадній частині висувного елемента кноБлокування, що не допускає переміщення випкою 85 вимикається вакуумний вимикач 50 і знісувного елемента з робочого положення в контромається блокування із засувки 65. Головні ланцюги льне і з контрольного в робоче при включеному розмикаються. Поворотну рукоятку 67 з горизонвакуумному вимикачі, здійснюється за рахунок тального положення вручну повертають за годинфіксації в закритому положенні блокувальної засуниковою стрілкою до виходу кінцевих частин штока вки 65 в отворі 64 замки викотного візка 49. При 66 з пазів в горизонтальних напрямних 38. Зовнівключеному вакуумному вимикачі 50 в приводі 51 шня ручка блокувальної засувки 65 віджимається коромисло 56 опущено вниз і через блокіратор 57 вниз вліво, відкриваючи отвір замка для введення фіксує положення блокувальної засувки 65 в замку знімної рукоятки. Переміщення висувного елеменвикотного візка 49, яка закриває отвір 64, перета з робочого в контрольне положення проводитьшкоджаючи доступ до приводу переміщення висуся вручну обертанням знімною рукояткою ходововного елемента. Поворотна рукоятка 67 на викотго гвинта 61 проти годинникової стрілки. Висувний ному візку 49 знаходиться в горизонтальному елемент переміщається відносно відсіку вимикача положенні. Один з шляхових вимикачів 40 або 41 5 на довжину ходу між робочим і контрольним позамикає вторинні ланцюги. ложеннями. Розмикаються штирьові 11 і 19 і розБлокування, що не допускає включення вакууеткові контакти 52 і 53 верхніх і нижніх штепсельмного вимикача при проміжному положенні висувних рознімань. Нерухомі упори 48 виходять із ного елемента, здійснюється за рахунок блокуванзчеплення з важелями 45 механізму переміщення ня кнопки 58 включення вакуумного вимикача 50. шторки і захисна шторка закривається: верхня 42 В проміжному положенні висувного елемента рошторка опускається під власною вагою, а нижня 43 лик 73, переміщаючись уздовж прямолінійної діляшторка - піднімається під впливом пружини. Шток нки рейки 74, через важіль 72, проміжну тягу 71 і 66 автоматично фіксує висувний елемент у відповажіль 70 утримує блокувальну засувку 65, заливідних пазах в горизонтальних напрямних 38. В шаючи відкритим отвір 64 замка. При цьому блопроміжному положенні висувного елемента ролик кувальна засувка 65 через блокіратор 57 і тягу 54 73, переміщаючись уздовж прямолінійної ділянки переміщує упор 55 в крайнє верхнє положення, рейки 74, через проміжну тягу 71 і важіль 70 утриблокуючи кнопку 58 включення вакуумного вимимують блокувальну засувку 65, залишаючи відкрикача 50. тим отвір 64 замка. Нерухомий упор 83 в процесі Блокування, що не допускає переміщення випереміщення висувного елемента спочатку вимисувного елемента з контрольного положення в кає крайній шляховий вимикач 40, а досягши контробоче при замкнутому заземлюючому роз'єднурольного положення, включає другий шляховий вачі, здійснюється за рахунок блокування перемівимикач 41, який замикає вторинні ланцюги. Зазещення викотного візка 49. При включеному поломлюючий ніж вакуумного вимикача 50 замкнутий. женні рухомих заземлюючих ножів 22 кулачок 79 Ремонтне положення. за допомогою виступ у 78 на притиску 77 фіксує Переміщення висувного елемента з контрольблокувальну засувку 33 в нижньому положенні в ного положення в ремонтне здійснюється в настузамку. При цьому блокувальна засувка 33 поверпній послідовності. За допомогою приводу перетає вниз одне плече двоплечого важеля 75, а друміщення рухомих заземлюючи ножів замикають ге його плече підіймається вгору і переміщує верзаземлюючий роз'єднувач. Для цього через отвір тикальний упор 76 до зіткнення з торцем 31 замка знімна рукоятка вводиться в посадочне коробчатого корпусу викотного візка 48, перешкогніздо 30 повідного валу 29 і вручну провертається джаючи тим самим його переміщенню з контрольразом на 180°, за допомогою важелів 32 і горизонного в робоче положення. тального валу 24 переміщаючи рухомі заземлюючі Блокування, що не допускає замикання заземножі 22 до накладення їх на нерухомі контакти 21. люючого роз'єднувача при робочому і проміжних При цьому провертається поворотна тяга 81 і виположеннях висувного елемента, здійснюється за водить засувку 82 із зчеплення з П-подібним рахунок фіксації в закритому положенні блокувакронштейном 80, знімаючи блокування дверець 7 з льної засувки 33 в отворі 31 замка. При робочому і внутрішньої сторони кабельного відсіку 4. Кулачки проміжних положеннях висувного елемента верти35 взаємодіють з шляховими вимикачами 36, які кальний упор 76 опущений в нижнє положення і подають в схему управління сигнал про включене знаходиться під днищем коробчатого корпусу виположення заземлюючого роз'єднувача. Подалькотного візка 48. Двоплечий важіль 75 переміщає ше переміщення висувного елемента з контрольблокувальну засувку 33 у верхнє положення, переного в ремонтне положення проводиться обертанкриваючи отвір 31 замка і перешкоджаючи встаноням знімною рукояткою ходового гвинта 61 влюванню в нього знімної рукоятки для обертання аналогічно з раніше розглянутим прикладом. Виповідного валу 29. сувний елемент викочується з відсіку вимикача 5 і В КСО з використанням трансформатора нана сервісному візку перевозиться для технічного пруги передбачено також електричне блокування, обслуговування або ремонту. що не допускає замикання заземлюючого роз'єдЗакочення висувного елемента з ремонтного нувача при робочому положенні висувного елемеположення в контрольне і далі в робоче положеннта і можливості подачі напруги на ділянку ланцюня проводиться в зворотній послідовності. га із заземлюючого роз'єднувача з інших відсіків, а також що не допускає переміщення висувного 17 38486 18 елемента при замкнутому положенні заземлюючого з нею штока (не показаний) електромагніту 92. го роз'єднувача при цій же умові. Ця система блоЕлектромагніт 92 закріплений в коробчатому коркування здійснюється шляхом фіксації в закритому пусі викотного візка 49 і включається одночасно з положенні блокувальної засувки 33 в отворі 31 включенням секційного вимикача. замка (Фіг.З, 4) за допомогою з'єднаного з нею Технічне рішення, що заявляється, використаштока (не показаний) електромагніту 91. Електроно при розробці нової моделі камери односторонмагніт 91 закріплений в лівій частині кабельного нього обслуговування КСО-205 «КОМПАКТ» на відсіку 4 і включається при подачі напруги на діляТОВ « АВМ АМПЕР». Пропонована рішення дозвонку ланцюга із заземлюючим роз'єднувачем з інлило значно спростити конструкцію камери, істотших відсіків. но зменшити її габаритні розміри і масу при одноВ КСО з використанням штепсельних роз'єдчасному забезпеченні зручності і безпеки нувачів передбачено також електричне блокуванобслуговування в експлуатації. При цьому викотня, що не допускає переміщення висувного елений візок може комплектуватися різною за функцімента під навантаженням. Блокування ональним призначенням високовольтною апараздійснюється шляхом фіксації в закритому полотурою без істотної зміни базової конструкції, що женні блокувальної засувки 65 в отворі 64 замка дозволяє створити ряд уніфікованих КСО і розшивикотного візка 49 (Фіг.13) за допомогою з'єднанорює область їх застосування. 19 38486 20 21 38486 22 23 Комп’ютерна в ерстка Г. Паяльніков 38486 Підписне 24 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
