Камера збірна одностороннього обслуговування

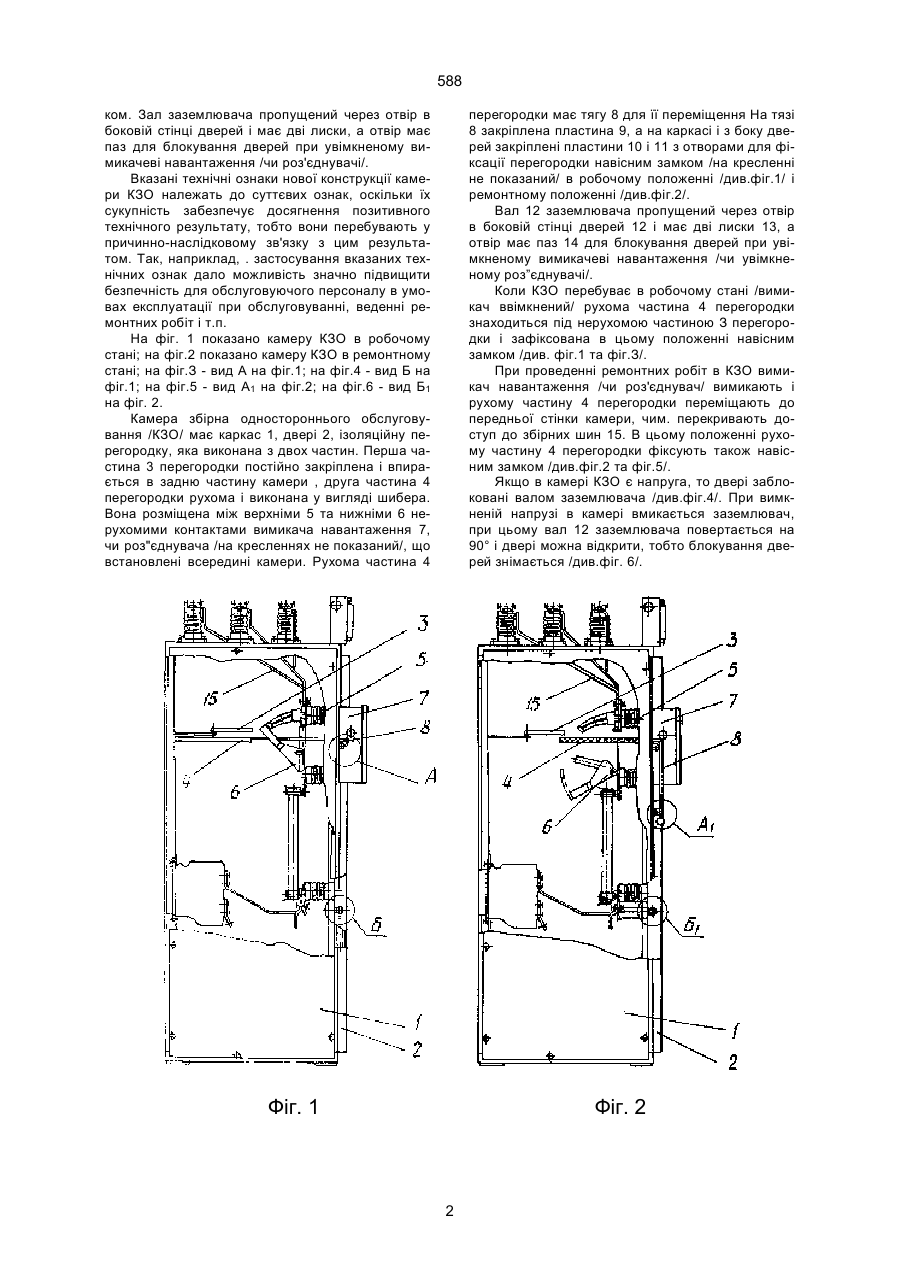

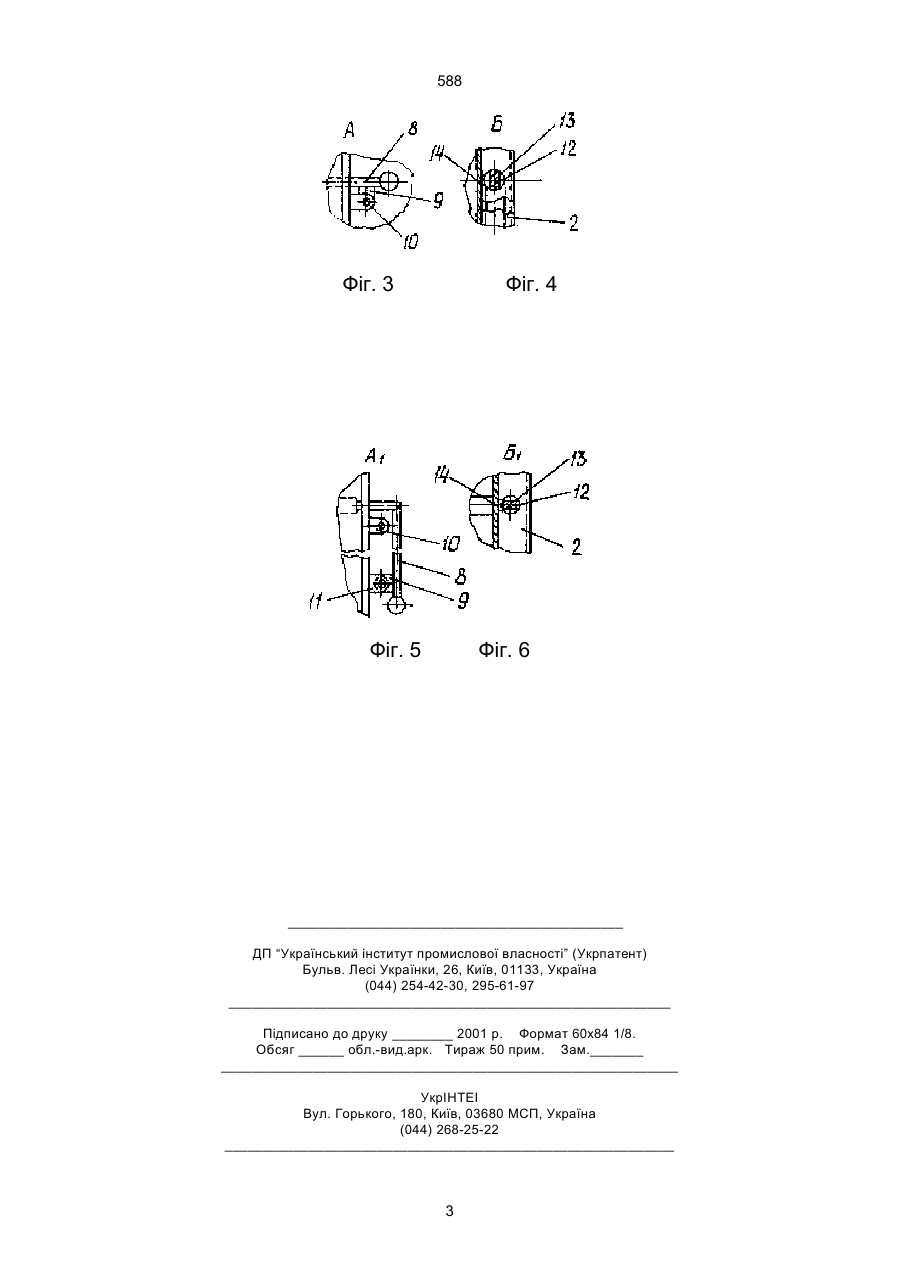

1. Камера збірна одностороннього обслуго-вування, що має каркас, двері, ізоляційну перегородку, вал заземлювача, причому всередині камери встановлене електротехнічне устаткування, наприклад, вимикач навантаження, яка відрізняєть 588 перегородки має тягу 8 для її переміщення На тязі 8 закріплена пластина 9, а на каркасі і з боку дверей закріплені пластини 10 і 11 з отворами для фіксації перегородки навісним замком /на кресленні не показаний/ в робочому положенні /див.фіг.1/ і ремонтному положенні /див.фіг.2/. Вал 12 заземлювача пропущений через отвір в боковій стінці дверей 12 і має дві лиски 13, а отвір мaє паз 14 для блокування дверей при увімкненому вимикачеві навантаження /чи увімкненому роз”єднувачі/. Коли КЗО перебуває в робочому стані /вимикач ввімкнений/ рухома частина 4 перегородки знаходиться під нерухомою частиною З перегородки і зафіксована в цьому положенні навісним замком /див. фіг.1 та фіг.З/. При проведенні ремонтних робіт в КЗО вимикач навантаження /чи роз'єднувач/ вимикають і рухому частину 4 перегородки переміщають до передньої стінки камери, чим. перекривають доступ до збірних шин 15. В цьому положенні рухому частину 4 перегородки фіксують також навісним замком /див.фіг.2 та фіг.5/. Якщо в камері КЗО є напруга, то двері заблоковані валом заземлювача /див.фіг.4/. При вимкненій напрузі в камері вмикається заземлювач, при цьому вал 12 заземлювача повертається на 90° і двері можна відкрити, тобто блокування дверей знімається /див.фіг. 6/. ком. Зал заземлювача пропущений через отвір в боковій стінці дверей і має дві лиски, а отвір має паз для блокування дверей при увімкненому вимикачеві навантаження /чи роз'єднувачі/. Вказані технічні ознаки нової конструкції камери КЗО належать до суттєвих ознак, оскільки їх сукупність забезпечує досягнення позитивного технічного результату, тобто вони перебувають у причинно-наслідковому зв'язку з цим результатом. Так, наприклад, . застосування вказаних технічних ознак дало можливість значно підвищити безпечність для обслуговуючого персоналу в умовах експлуатації при обслуговуванні, веденні ремонтних робіт і т.п. На фіг. 1 показано камеру КЗО в робочому стані; на фіг.2 показано камеру КЗО в ремонтному стані; на фіг.З - вид А на фіг.1; на фіг.4 - вид Б на фіг.1; на фіг.5 - вид А1 на фіг.2; на фіг.6 - вид Б1 на фіг. 2. Камера збірна одностороннього обслуговування /КЗО/ має каркас 1, двері 2, ізоляційну перегородку, яка виконана з двох частин. Перша частина 3 перегородки постійно закріплена і впирається в задню частину камери , друга частина 4 перегородки рухома і виконана у вигляді шибера. Вона розміщена між верхніми 5 та нижніми 6 нерухомими контактами вимикача навантаження 7, чи роз"єднувача /на кресленнях не показаний/, що встановлені всередині камери. Рухома частина 4 Фіг. 1 Фіг. 2 2 588 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3
