Пристрій для виміру витрати рідини з частотним виходом

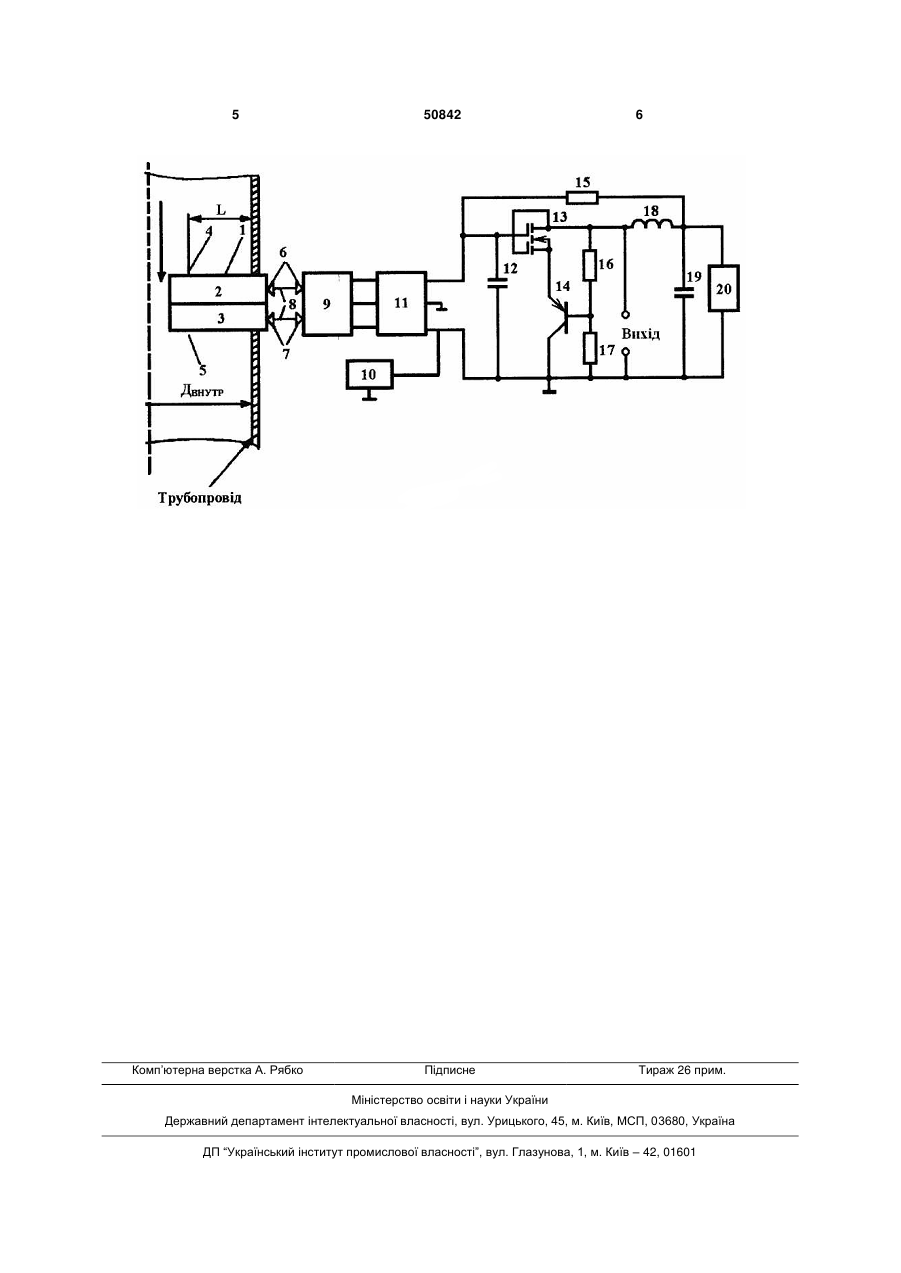

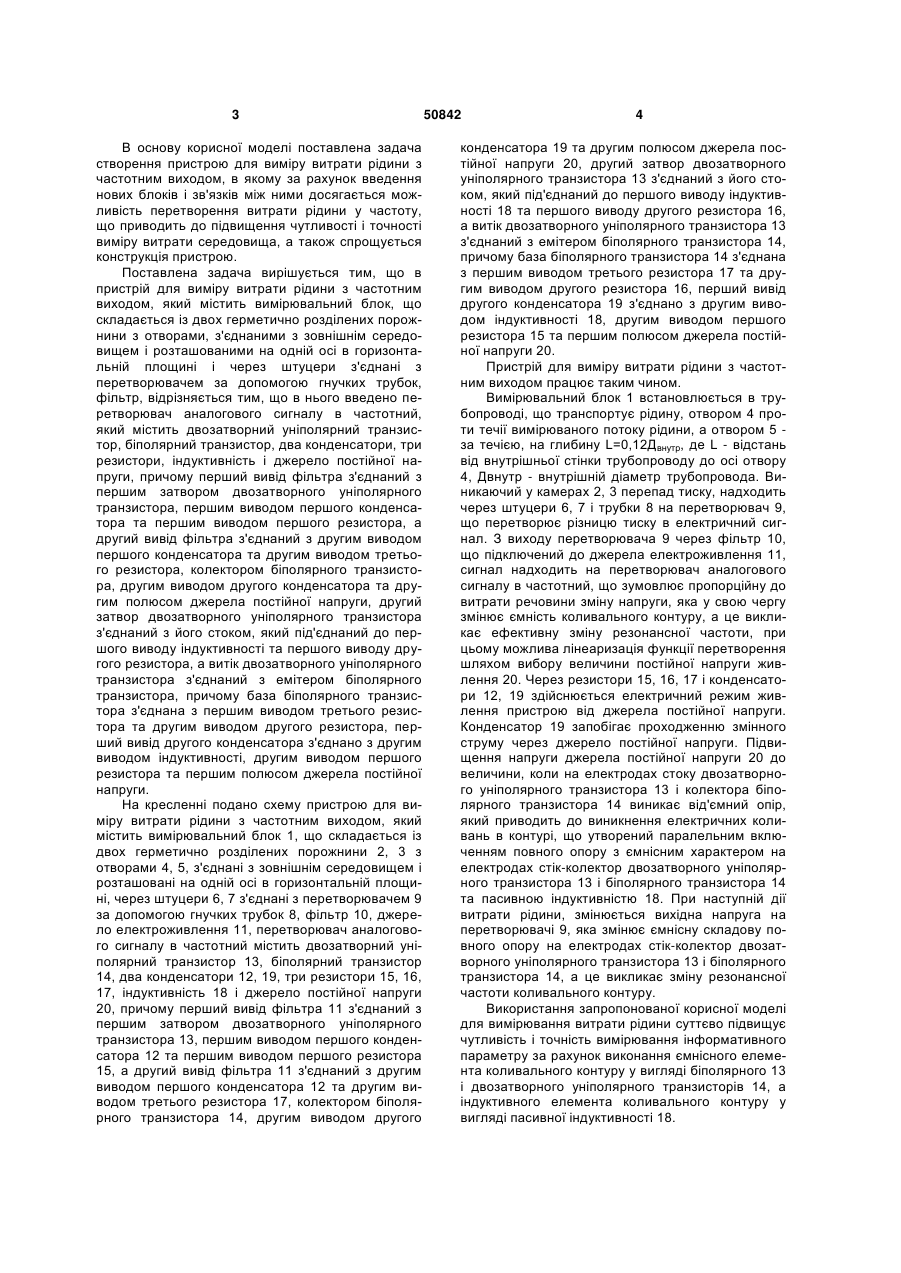

Пристрій для виміру витрати рідини з частотним виходом, що містить вимірювальний блок, що складається із двох герметично розділених порожнин з отворами, які з'єднані з зовнішнім середовищем і розташовані на одній осі в горизонтальній площині, через штуцери з'єднані з перетворювачем за допомогою гнучких трубок, фільтр, який відрізняється тим, що додатково містить перетворювач аналогового сигналу в частотний, який містить двозатворний уніполярний транзистор, біполярний транзистор, два конденсатори, три U 1 3 В основу корисної моделі поставлена задача створення пристрою для виміру витрати рідини з частотним виходом, в якому за рахунок введення нових блоків і зв'язків між ними досягається можливість перетворення витрати рідини у частоту, що приводить до підвищення чутливості і точності виміру витрати середовища, а також спрощується конструкція пристрою. Поставлена задача вирішується тим, що в пристрій для виміру витрати рідини з частотним виходом, який містить вимірювальний блок, що складається із двох герметично розділених порожнини з отворами, з'єднаними з зовнішнім середовищем і розташованими на одній осі в горизонтальній площині і через штуцери з'єднані з перетворювачем за допомогою гнучких трубок, фільтр, відрізняється тим, що в нього введено перетворювач аналогового сигналу в частотний, який містить двозатворний уніполярний транзистор, біполярний транзистор, два конденсатори, три резистори, індуктивність і джерело постійної напруги, причому перший вивід фільтра з'єднаний з першим затвором двозатворного уніполярного транзистора, першим виводом першого конденсатора та першим виводом першого резистора, а другий вивід фільтра з'єднаний з другим виводом першого конденсатора та другим виводом третього резистора, колектором біполярного транзистора, другим виводом другого конденсатора та другим полюсом джерела постійної напруги, другий затвор двозатворного уніполярного транзистора з'єднаний з його стоком, який під'єднаний до першого виводу індуктивності та першого виводу другого резистора, а витік двозатворного уніполярного транзистора з'єднаний з емітером біполярного транзистора, причому база біполярного транзистора з'єднана з першим виводом третього резистора та другим виводом другого резистора, перший вивід другого конденсатора з'єднано з другим виводом індуктивності, другим виводом першого резистора та першим полюсом джерела постійної напруги. На кресленні подано схему пристрою для виміру витрати рідини з частотним виходом, який містить вимірювальний блок 1, що складається із двох герметично розділених порожнини 2, 3 з отворами 4, 5, з'єднані з зовнішнім середовищем і розташовані на одній осі в горизонтальній площині, через штуцери 6, 7 з'єднані з перетворювачем 9 за допомогою гнучких трубок 8, фільтр 10, джерело електроживлення 11, перетворювач аналогового сигналу в частотний містить двозатворний уніполярний транзистор 13, біполярний транзистор 14, два конденсатори 12, 19, три резистори 15, 16, 17, індуктивність 18 і джерело постійної напруги 20, причому перший вивід фільтра 11 з'єднаний з першим затвором двозатворного уніполярного транзистора 13, першим виводом першого конденсатора 12 та першим виводом першого резистора 15, а другий вивід фільтра 11 з'єднаний з другим виводом першого конденсатора 12 та другим виводом третього резистора 17, колектором біполярного транзистора 14, другим виводом другого 50842 4 конденсатора 19 та другим полюсом джерела постійної напруги 20, другий затвор двозатворного уніполярного транзистора 13 з'єднаний з його стоком, який під'єднаний до першого виводу індуктивності 18 та першого виводу другого резистора 16, а витік двозатворного уніполярного транзистора 13 з'єднаний з емітером біполярного транзистора 14, причому база біполярного транзистора 14 з'єднана з першим виводом третього резистора 17 та другим виводом другого резистора 16, перший вивід другого конденсатора 19 з'єднано з другим виводом індуктивності 18, другим виводом першого резистора 15 та першим полюсом джерела постійної напруги 20. Пристрій для виміру витрати рідини з частотним виходом працює таким чином. Вимірювальний блок 1 встановлюється в трубопроводі, що транспортує рідину, отвором 4 проти течії вимірюваного потоку рідини, а отвором 5 за течією, на глибину L=0,12Двнутр, де L - відстань від внутрішньої стінки трубопроводу до осі отвору 4, Двнутр - внутрішній діаметр трубопровода. Виникаючий у камерах 2, 3 перепад тиску, надходить через штуцери 6, 7 і трубки 8 на перетворювач 9, що перетворює різницю тиску в електричний сигнал. З виходу перетворювача 9 через фільтр 10, що підключений до джерела електроживлення 11, сигнал надходить на перетворювач аналогового сигналу в частотний, що зумовлює пропорційну до витрати речовини зміну напруги, яка у свою чергу змінює ємність коливального контуру, а це викликає ефективну зміну резонансної частоти, при цьому можлива лінеаризація функції перетворення шляхом вибору величини постійної напруги живлення 20. Через резистори 15, 16, 17 і конденсатори 12, 19 здійснюється електричний режим живлення пристрою від джерела постійної напруги. Конденсатор 19 запобігає проходженню змінного струму через джерело постійної напруги. Підвищення напруги джерела постійної напруги 20 до величини, коли на електродах стоку двозатворного уніполярного транзистора 13 і колектора біполярного транзистора 14 виникає від'ємний опір, який приводить до виникнення електричних коливань в контурі, що утворений паралельним включенням повного опору з ємнісним характером на електродах стік-колектор двозатворного уніполярного транзистора 13 і біполярного транзистора 14 та пасивною індуктивністю 18. При наступній дії витрати рідини, змінюється вихідна напруга на перетворювачі 9, яка змінює ємнісну складову повного опору на електродах стік-колектор двозатворного уніполярного транзистора 13 і біполярного транзистора 14, а це викликає зміну резонансної частоти коливального контуру. Використання запропонованої корисної моделі для вимірювання витрати рідини суттєво підвищує чутливість і точність вимірювання інформативного параметру за рахунок виконання ємнісного елемента коливального контуру у вигляді біполярного 13 і двозатворного уніполярного транзисторів 14, а індуктивного елемента коливального контуру у вигляді пасивної індуктивності 18. 5 Комп’ютерна верстка А. Рябко 50842 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
