Шестеренний насос з запобіжним клапаном

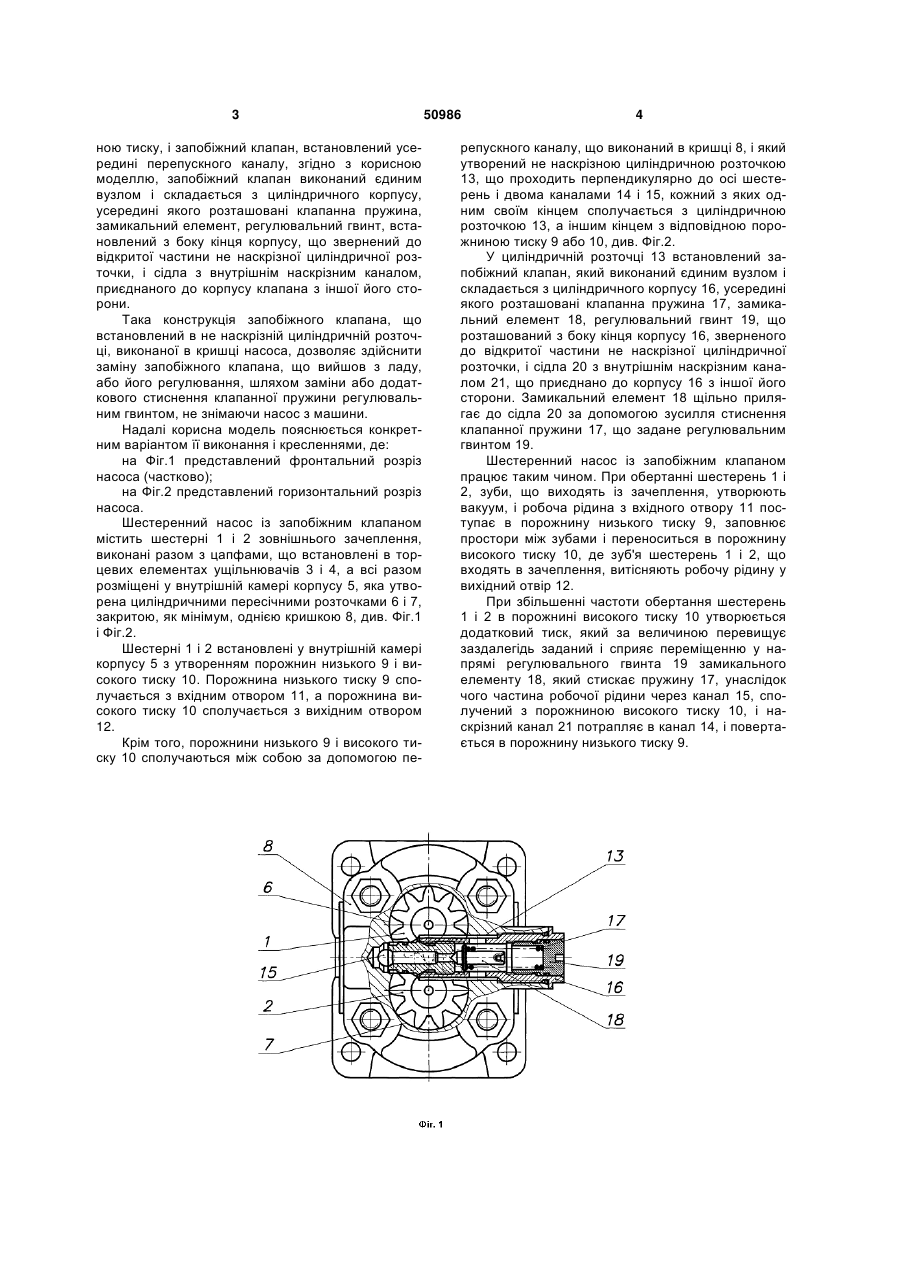

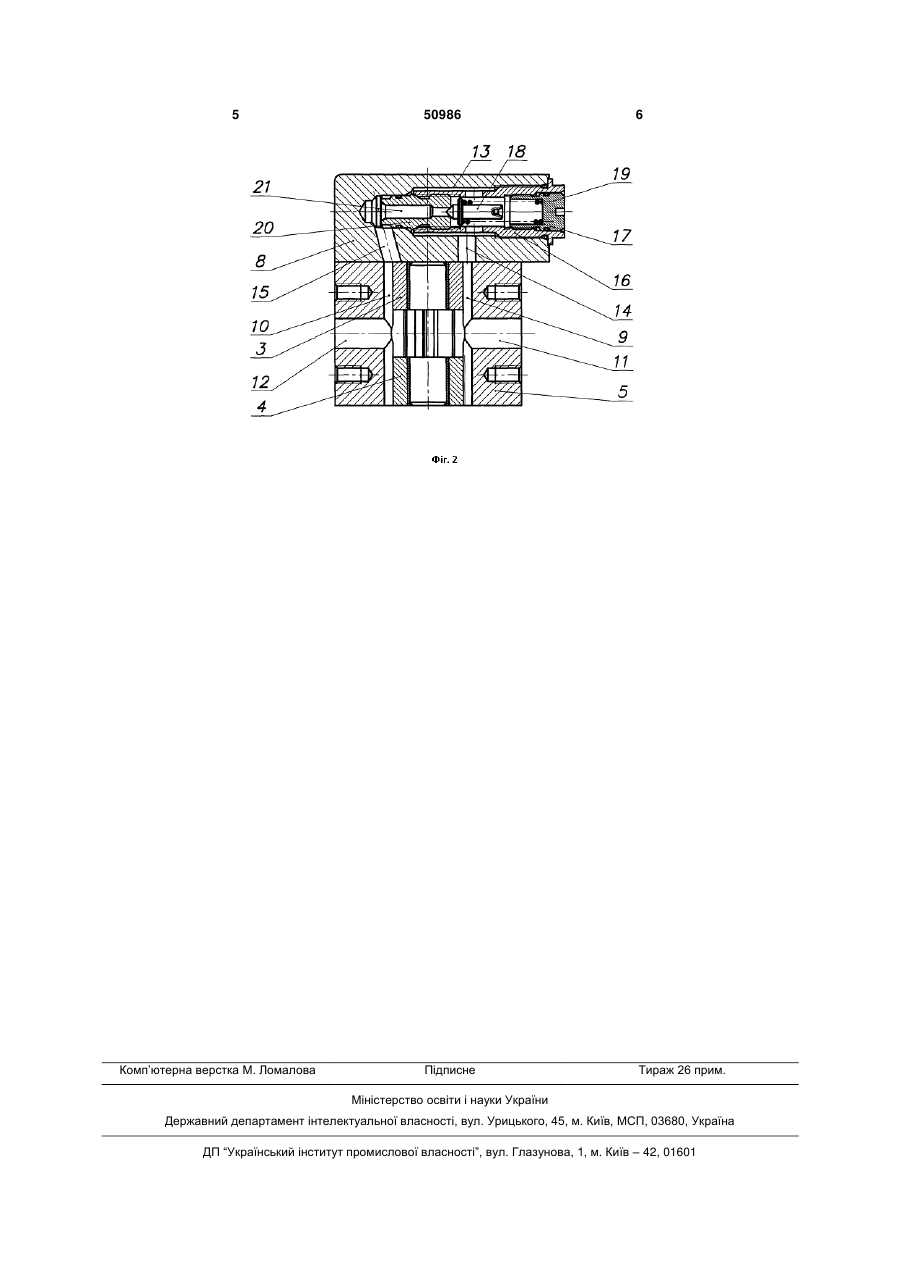

Шестеренний насос, що містить корпус, у внутрішній камері якого, що сформована двома циліндричними пересічними розточками і закрита щонайменше однією кришкою, розташовані шестерні зовнішнього зачеплення з утворенням порожнин високого і низького тиску, які зв'язані між собою за допомогою перепускного каналу, виконаного в 3 ною тиску, і запобіжний клапан, встановлений усередині перепускного каналу, згідно з корисною моделлю, запобіжний клапан виконаний єдиним вузлом і складається з циліндричного корпусу, усередині якого розташовані клапанна пружина, замикальний елемент, регулювальний гвинт, встановлений з боку кінця корпусу, що звернений до відкритої частини не наскрізної циліндричної розточки, і сідла з внутрішнім наскрізним каналом, приєднаного до корпусу клапана з іншої його сторони. Така конструкція запобіжного клапана, що встановлений в не наскрізній циліндричній розточці, виконаної в кришці насоса, дозволяє здійснити заміну запобіжного клапана, що вийшов з ладу, або його регулювання, шляхом заміни або додаткового стиснення клапанної пружини регулювальним гвинтом, не знімаючи насос з машини. Надалі корисна модель пояснюється конкретним варіантом її виконання і кресленнями, де: на Фіг.1 представлений фронтальний розріз насоса (частково); на Фіг.2 представлений горизонтальний розріз насоса. Шестеренний насос із запобіжним клапаном містить шестерні 1 і 2 зовнішнього зачеплення, виконані разом з цапфами, що встановлені в торцевих елементах ущільнювачів 3 і 4, а всі разом розміщені у внутрішній камері корпусу 5, яка утворена циліндричними пересічними розточками 6 і 7, закритою, як мінімум, однією кришкою 8, див. Фіг.1 і Фіг.2. Шестерні 1 і 2 встановлені у внутрішній камері корпусу 5 з утворенням порожнин низького 9 і високого тиску 10. Порожнина низького тиску 9 сполучається з вхідним отвором 11, а порожнина високого тиску 10 сполучається з вихідним отвором 12. Крім того, порожнини низького 9 і високого тиску 10 сполучаються між собою за допомогою пе 50986 4 репускного каналу, що виконаний в кришці 8, і який утворений не наскрізною циліндричною розточкою 13, що проходить перпендикулярно до осі шестерень і двома каналами 14 і 15, кожний з яких одним своїм кінцем сполучається з циліндричною розточкою 13, а іншим кінцем з відповідною порожниною тиску 9 або 10, див. Фіг.2. У циліндричній розточці 13 встановлений запобіжний клапан, який виконаний єдиним вузлом і складається з циліндричного корпусу 16, усередині якого розташовані клапанна пружина 17, замикальний елемент 18, регулювальний гвинт 19, що розташований з боку кінця корпусу 16, зверненого до відкритої частини не наскрізної циліндричної розточки, і сідла 20 з внутрішнім наскрізним каналом 21, що приєднано до корпусу 16 з іншої його сторони. Замикальний елемент 18 щільно прилягає до сідла 20 за допомогою зусилля стиснення клапанної пружини 17, що задане регулювальним гвинтом 19. Шестеренний насос із запобіжним клапаном працює таким чином. При обертанні шестерень 1 і 2, зуби, що виходять із зачеплення, утворюють вакуум, і робоча рідина з вхідного отвору 11 поступає в порожнину низького тиску 9, заповнює простори між зубами і переноситься в порожнину високого тиску 10, де зуб'я шестерень 1 і 2, що входять в зачеплення, витісняють робочу рідину у вихідний отвір 12. При збільшенні частоти обертання шестерень 1 і 2 в порожнині високого тиску 10 утворюється додатковий тиск, який за величиною перевищує заздалегідь заданий і сприяє переміщенню у напрямі регулювального гвинта 19 замикального елементу 18, який стискає пружину 17, унаслідок чого частина робочої рідини через канал 15, сполучений з порожниною високого тиску 10, і наскрізний канал 21 потрапляє в канал 14, і повертається в порожнину низького тиску 9. 5 Комп’ютерна верстка М. Ломалова 50986 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
