Клапан гідравлічний

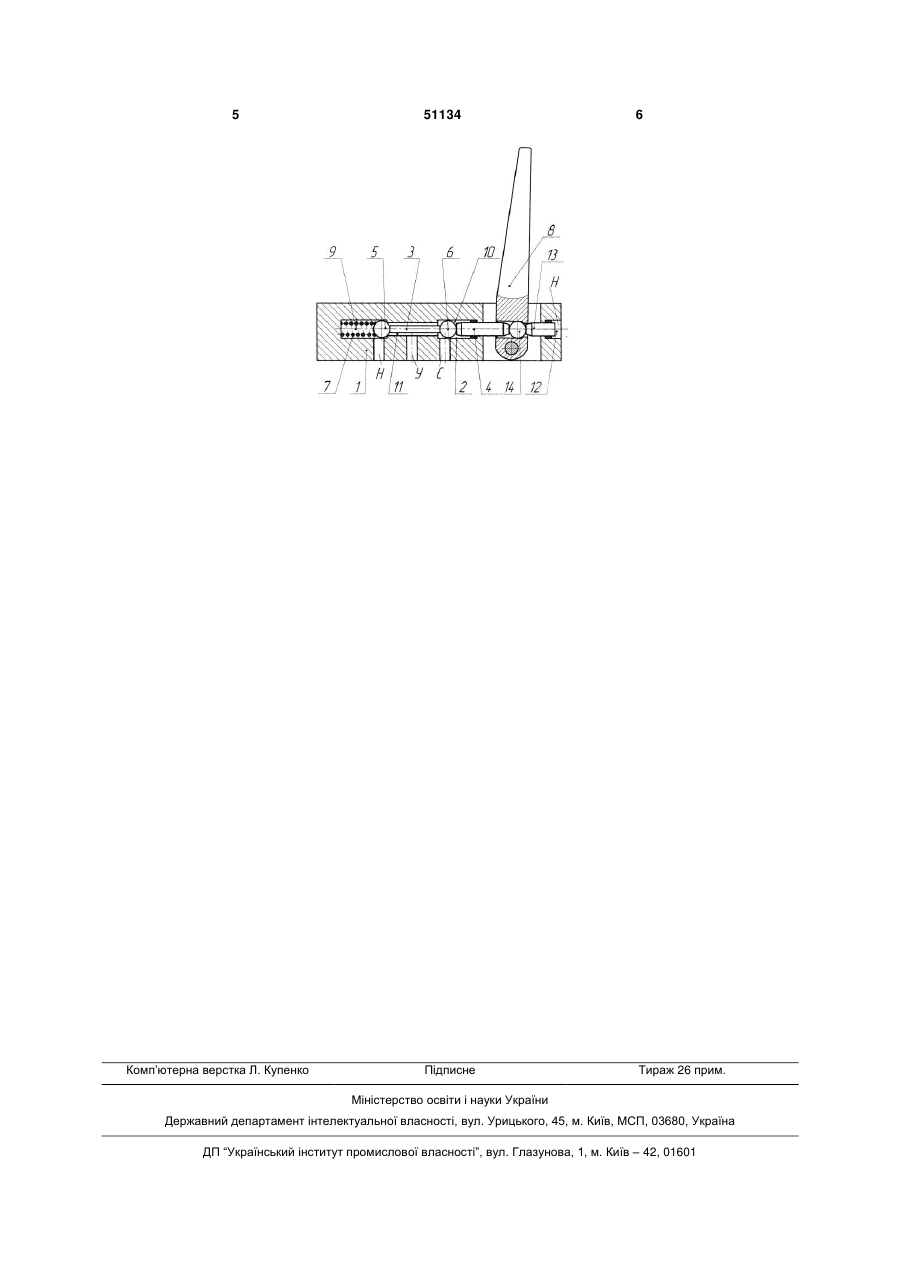

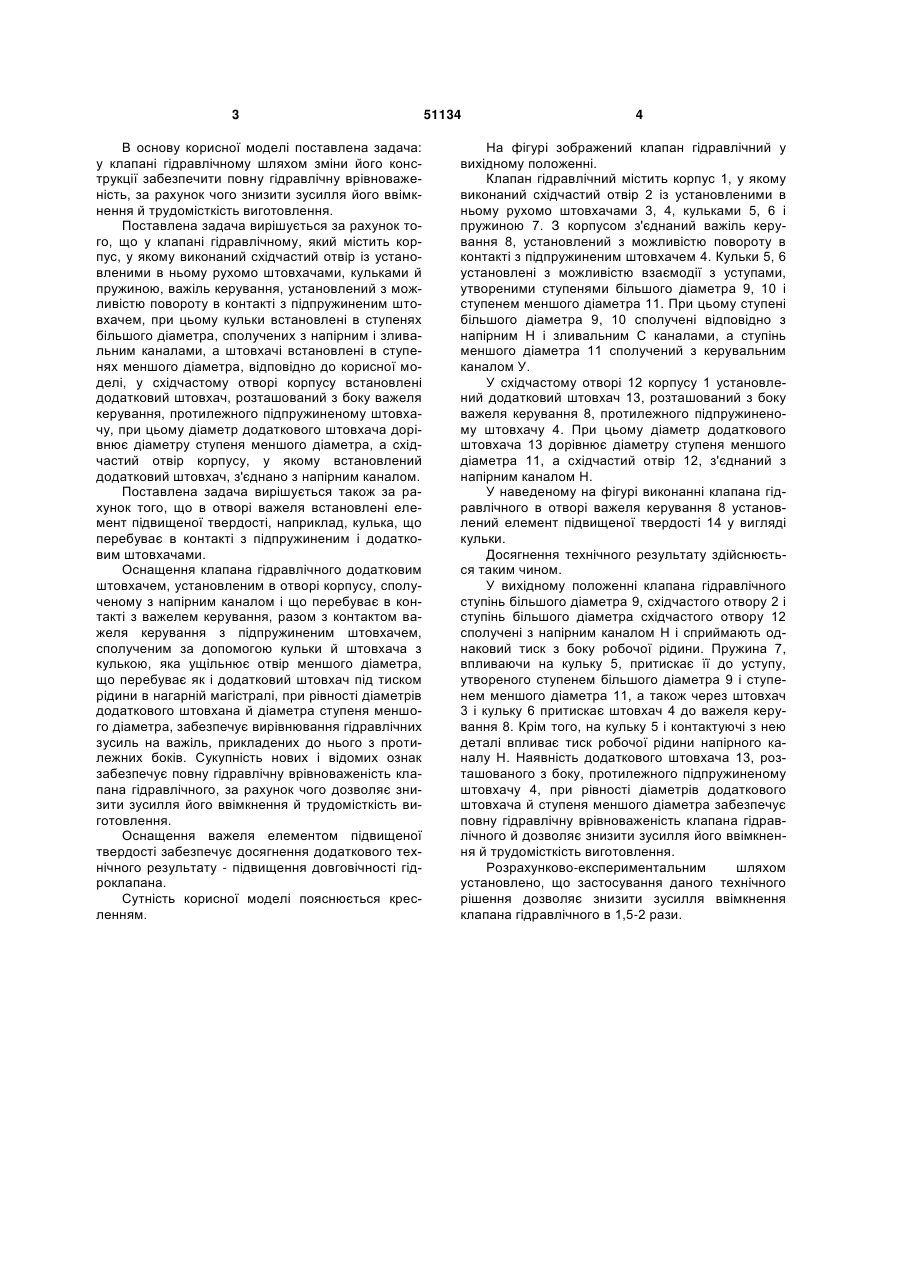

1. Клапан гідравлічний, що містить корпус, у якому виконаний східчастий отвір з установленими в ньому рухомо штовхачами, кульками й пружиною, важіль керування, установлений з можливіс 3 В основу корисної моделі поставлена задача: у клапані гідравлічному шляхом зміни його конструкції забезпечити повну гідравлічну врівноваженість, за рахунок чого знизити зусилля його ввімкнення й трудомісткість виготовлення. Поставлена задача вирішується за рахунок того, що у клапані гідравлічному, який містить корпус, у якому виконаний східчастий отвір із установленими в ньому рухомо штовхачами, кульками й пружиною, важіль керування, установлений з можливістю повороту в контакті з підпружиненим штовхачем, при цьому кульки встановлені в ступенях більшого діаметра, сполучених з напірним і зливальним каналами, а штовхачі встановлені в ступенях меншого діаметра, відповідно до корисної моделі, у східчастому отворі корпусу встановлені додатковий штовхач, розташований з боку важеля керування, протилежного підпружиненому штовхачу, при цьому діаметр додаткового штовхача дорівнює діаметру ступеня меншого діаметра, а східчастий отвір корпусу, у якому встановлений додатковий штовхач, з'єднано з напірним каналом. Поставлена задача вирішується також за рахунок того, що в отворі важеля встановлені елемент підвищеної твердості, наприклад, кулька, що перебуває в контакті з підпружиненим і додатковим штовхачами. Оснащення клапана гідравлічного додатковим штовхачем, установленим в отворі корпусу, сполученому з напірним каналом і що перебуває в контакті з важелем керування, разом з контактом важеля керування з підпружиненим штовхачем, сполученим за допомогою кульки й штовхача з кулькою, яка ущільнює отвір меншого діаметра, що перебуває як і додатковий штовхач під тиском рідини в нагарній магістралі, при рівності діаметрів додаткового штовхана й діаметра ступеня меншого діаметра, забезпечує вирівнювання гідравлічних зусиль на важіль, прикладених до нього з протилежних боків. Сукупність нових і відомих ознак забезпечує повну гідравлічну врівноваженість клапана гідравлічного, за рахунок чого дозволяє знизити зусилля його ввімкнення й трудомісткість виготовлення. Оснащення важеля елементом підвищеної твердості забезпечує досягнення додаткового технічного результату - підвищення довговічності гідроклапана. Сутність корисної моделі пояснюється кресленням. 51134 4 На фігурі зображений клапан гідравлічний у вихідному положенні. Клапан гідравлічний містить корпус 1, у якому виконаний східчастий отвір 2 із установленими в ньому рухомо штовхачами 3, 4, кульками 5, 6 і пружиною 7. З корпусом з'єднаний важіль керування 8, установлений з можливістю повороту в контакті з підпружиненим штовхачем 4. Кульки 5, 6 установлені з можливістю взаємодії з уступами, утвореними ступенями більшого діаметра 9, 10 і ступенем меншого діаметра 11. При цьому ступені більшого діаметра 9, 10 сполучені відповідно з напірним Н і зливальним С каналами, а ступінь меншого діаметра 11 сполучений з керувальним каналом У. У східчастому отворі 12 корпусу 1 установлений додатковий штовхач 13, розташований з боку важеля керування 8, протилежного підпружиненому штовхачу 4. При цьому діаметр додаткового штовхача 13 дорівнює діаметру ступеня меншого діаметра 11, а східчастий отвір 12, з'єднаний з напірним каналом Н. У наведеному на фігурі виконанні клапана гідравлічного в отворі важеля керування 8 установлений елемент підвищеної твердості 14 у вигляді кульки. Досягнення технічного результату здійснюється таким чином. У вихідному положенні клапана гідравлічного ступінь більшого діаметра 9, східчастого отвору 2 і ступінь більшого діаметра східчастого отвору 12 сполучені з напірним каналом Н і сприймають однаковий тиск з боку робочої рідини. Пружина 7, впливаючи на кульку 5, притискає її до уступу, утвореного ступенем більшого діаметра 9 і ступенем меншого діаметра 11, а також через штовхач 3 і кульку 6 притискає штовхач 4 до важеля керування 8. Крім того, на кульку 5 і контактуючі з нею деталі впливає тиск робочої рідини напірного каналу Н. Наявність додаткового штовхача 13, розташованого з боку, протилежного підпружиненому штовхачу 4, при рівності діаметрів додаткового штовхача й ступеня меншого діаметра забезпечує повну гідравлічну врівноваженість клапана гідравлічного й дозволяє знизити зусилля його ввімкнення й трудомісткість виготовлення. Розрахунково-експериментальним шляхом установлено, що застосування даного технічного рішення дозволяє знизити зусилля ввімкнення клапана гідравлічного в 1,5-2 рази. 5 Комп’ютерна верстка Л. Купенко 51134 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
