Пристрій для розширення стовбура свердловин

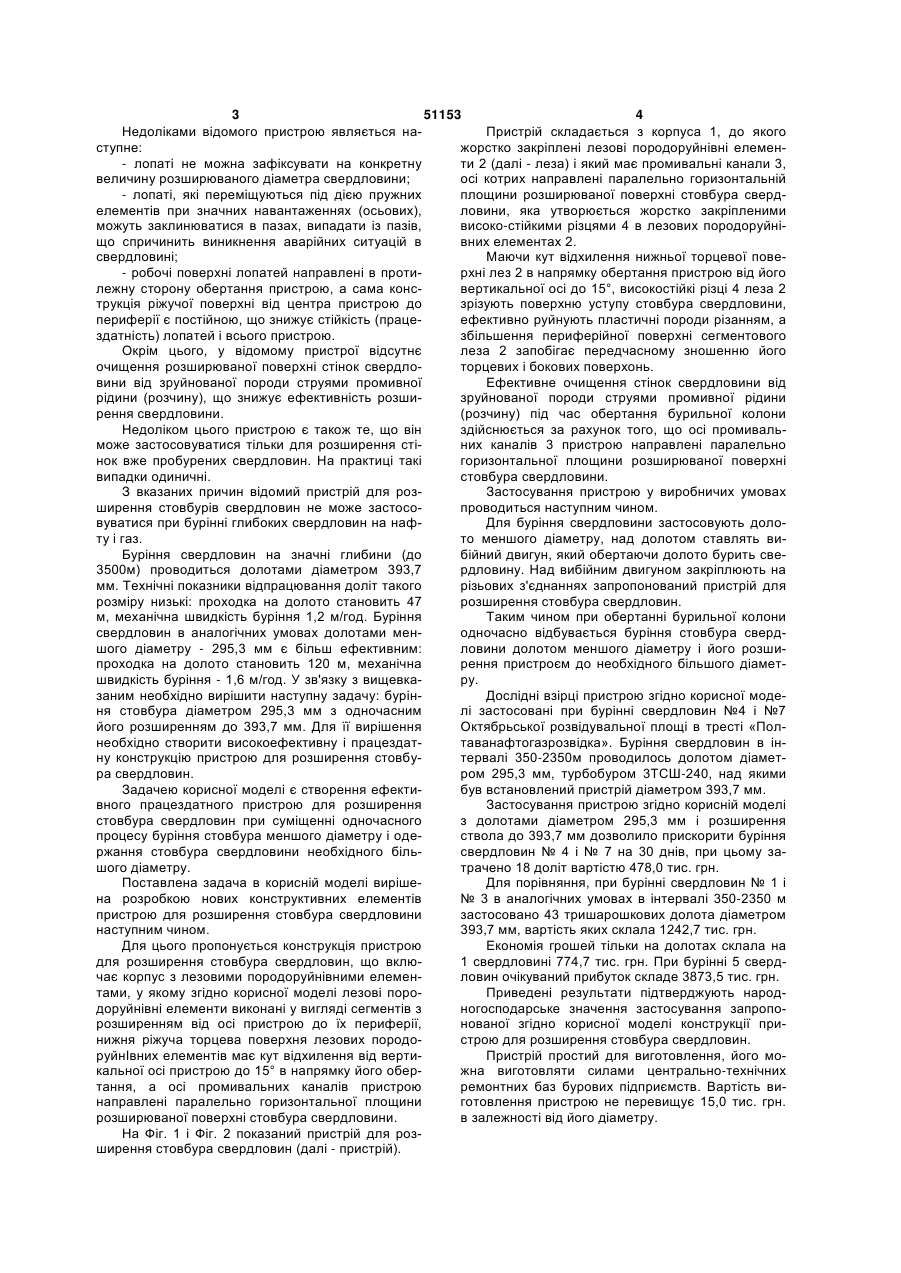

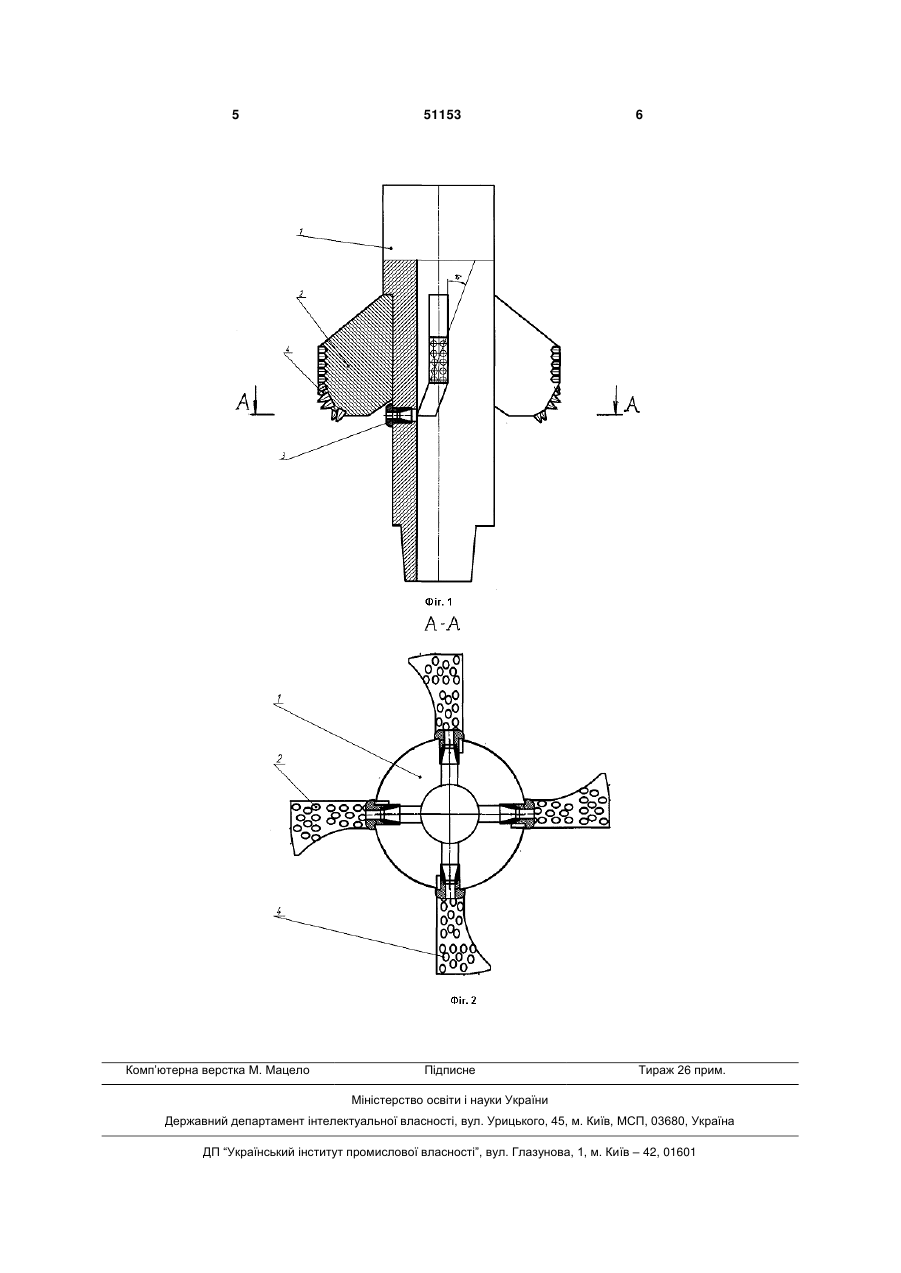

Пристрій для розширення стовбура свердловин, що включає корпус з лезовими породоруйнівними елементами, який відрізняється тим, що лезові породоруйнівні елементи виконані у вигляді сегментів з розширенням від осі пристрою до їх периферії, нижня ріжуча торцева поверхня лезових породоруйнівних елементів має кут відхилення від вертикальної осі пристрою до 15° в напрямку його обертання, а осі промивальних каналів пристрою направлені паралельно горизонтальній площині розширюваної поверхні стовбура свердловини. (19) (21) u200911586 (22) 13.11.2009 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) ДВЕРІЙ ВАСИЛЬ ПЕТРОВИЧ, ЧЕБЕРДА ОЛЕКСІЙ ГРИГОРОВИЧ, ДЯЧУК ВОЛОДИМИР ВОЛОДИМИРОВИЧ, КЛОЧЕНКО ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, ІЛЬНИЦЬКИЙ РУСЛАН СТЕПАНОВИЧ, КУШНАРЬОВ ВАЛЕРІЙ ЛЕОНІДОВИЧ, МЕЛЬНИК МИКОЛА МИКОЛАЙОВИЧ, МАЦАЛАК МИХАЙЛО МИКОЛАЙОВИЧ, МИРОНОВ ОЛЕКСІЙ ВАСИЛЬОВИЧ (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ "НАФТОГАЗ УКРАЇНИ" 3 51153 4 Недоліками відомого пристрою являється наПристрій складається з корпуса 1, до якого ступне: жорстко закріплені лезові породоруйнівні елемен- лопаті не можна зафіксувати на конкретну ти 2 (далі - леза) і який має промивальні канали 3, величину розширюваного діаметра свердловини; осі котрих направлені паралельно горизонтальній - лопаті, які переміщуються під дією пружних площини розширюваної поверхні стовбура сверделементів при значних навантаженнях (осьових), ловини, яка утворюється жорстко закріпленими можуть заклинюватися в пазах, випадати із пазів, високо-стійкими різцями 4 в лезових породоруйніщо спричинить виникнення аварійних ситуацій в вних елементах 2. свердловині; Маючи кут відхилення нижньої торцевої пове- робочі поверхні лопатей направлені в протирхні лез 2 в напрямку обертання пристрою від його лежну сторону обертання пристрою, а сама консвертикальної осі до 15°, високостійкі різці 4 леза 2 трукція ріжучої поверхні від центра пристрою до зрізують поверхню уступу стовбура свердловини, периферії є постійною, що знижує стійкість (працеефективно руйнують пластичні породи різанням, а здатність) лопатей і всього пристрою. збільшення периферійної поверхні сегментового Окрім цього, у відомому пристрої відсутнє леза 2 запобігає передчасному зношенню його очищення розширюваної поверхні стінок свердлоторцевих і бокових поверхонь. вини від зруйнованої породи струями промивної Ефективне очищення стінок свердловини від рідини (розчину), що знижує ефективність розшизруйнованої породи струями промивної рідини рення свердловини. (розчину) під час обертання бурильної колони Недоліком цього пристрою є також те, що він здійснюється за рахунок того, що осі промивальможе застосовуватися тільки для розширення стіних каналів 3 пристрою направлені паралельно нок вже пробурених свердловин. На практиці такі горизонтальної площини розширюваної поверхні випадки одиничні. стовбура свердловини. З вказаних причин відомий пристрій для розЗастосування пристрою у виробничих умовах ширення стовбурів свердловин не може застосопроводиться наступним чином. вуватися при бурінні глибоких свердловин на нафДля буріння свердловини застосовують долоту і газ. то меншого діаметру, над долотом ставлять виБуріння свердловин на значні глибини (до бійний двигун, який обертаючи долото бурить све3500м) проводиться долотами діаметром 393,7 рдловину. Над вибійним двигуном закріплюють на мм. Технічні показники відпрацювання доліт такого різьових з'єднаннях запропонований пристрій для розміру низькі: проходка на долото становить 47 розширення стовбура свердловин. м, механічна швидкість буріння 1,2 м/год. Буріння Таким чином при обертанні бурильної колони свердловин в аналогічних умовах долотами менодночасно відбувається буріння стовбура свердшого діаметру - 295,3 мм є більш ефективним: ловини долотом меншого діаметру і його розшипроходка на долото становить 120 м, механічна рення пристроєм до необхідного більшого діаметшвидкість буріння - 1,6 м/год. У зв'язку з вищевкару. заним необхідно вирішити наступну задачу: бурінДослідні взірці пристрою згідно корисної моденя стовбура діаметром 295,3 мм з одночасним лі застосовані при бурінні свердловин №4 і №7 його розширенням до 393,7 мм. Для її вирішення Октябрьської розвідувальної площі в тресті «Полнеобхідно створити високоефективну і працездаттаванафтогазрозвідка». Буріння свердловин в інну конструкцію пристрою для розширення стовбутервалі 350-2350м проводилось долотом діаметра свердловин. ром 295,3 мм, турбобуром 3ТСШ-240, над якими Задачею корисної моделі є створення ефектибув встановлений пристрій діаметром 393,7 мм. вного працездатного пристрою для розширення Застосування пристрою згідно корисній моделі стовбура свердловин при суміщенні одночасного з долотами діаметром 295,3 мм і розширення процесу буріння стовбура меншого діаметру і одествола до 393,7 мм дозволило прискорити буріння ржання стовбура свердловини необхідного більсвердловин № 4 і № 7 на 30 днів, при цьому зашого діаметру. трачено 18 доліт вартістю 478,0 тис. грн. Поставлена задача в корисній моделі вирішеДля порівняння, при бурінні свердловин № 1 і на розробкою нових конструктивних елементів № 3 в аналогічних умовах в інтервалі 350-2350 м пристрою для розширення стовбура свердловини застосовано 43 тришарошкових долота діаметром наступним чином. 393,7 мм, вартість яких склала 1242,7 тис. грн. Для цього пропонується конструкція пристрою Економія грошей тільки на долотах склала на для розширення стовбура свердловин, що вклю1 свердловині 774,7 тис. грн. При бурінні 5 свердчає корпус з лезовими породоруйнівними елеменловин очікуваний прибуток складе 3873,5 тис. грн. тами, у якому згідно корисної моделі лезові пороПриведені результати підтверджують народдоруйнівні елементи виконані у вигляді сегментів з ногосподарське значення застосування запропорозширенням від осі пристрою до їх периферії, нованої згідно корисної моделі конструкції принижня ріжуча торцева поверхня лезових породострою для розширення стовбура свердловин. руйнІвних елементів має кут відхилення від вертиПристрій простий для виготовлення, його мокальної осі пристрою до 15° в напрямку його обержна виготовляти силами центрально-технічних тання, а осі промивальних каналів пристрою ремонтних баз бурових підприємств. Вартість винаправлені паралельно горизонтальної площини готовлення пристрою не перевищує 15,0 тис. грн. розширюваної поверхні стовбура свердловини. в залежності від його діаметру. На Фіг. 1 і Фіг. 2 показаний пристрій для розширення стовбура свердловин (далі - пристрій). 5 Комп’ютерна верстка М. Мацело 51153 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
