Пристрій для обробки стовбура свердловини
Номер патенту: 90541
Опубліковано: 11.05.2010
Автори: Давіденко Олександр Миколайович, Ігнатов Андрій Олександрович, Яцик Віталій Васильович
Формула / Реферат
Пристрій для обробки стовбура свердловини, який включає циліндричний корпус, в стінках якого виконані пази з пристосуваннями для очищення кавернозних інтервалів, який відрізняється тим, що зовнішня стінка корпуса має пази, в яких закріплено пристосування у вигляді шарнірних механізмів із лопатями з можливістю їх радіального переміщення відносно осі свердловини, завдяки роликам, що контактують безпосередньо із її стінками в період очищення кавернозних інтервалів, верхні кінці шарнірних механізмів пов'язані з пружинами, що призначені для розкриття та закриття шарнірних механізмів відносно корпуса пристрою, а нижні - жорстко із замком, який приводить пристрій у неробочий стан.
Текст

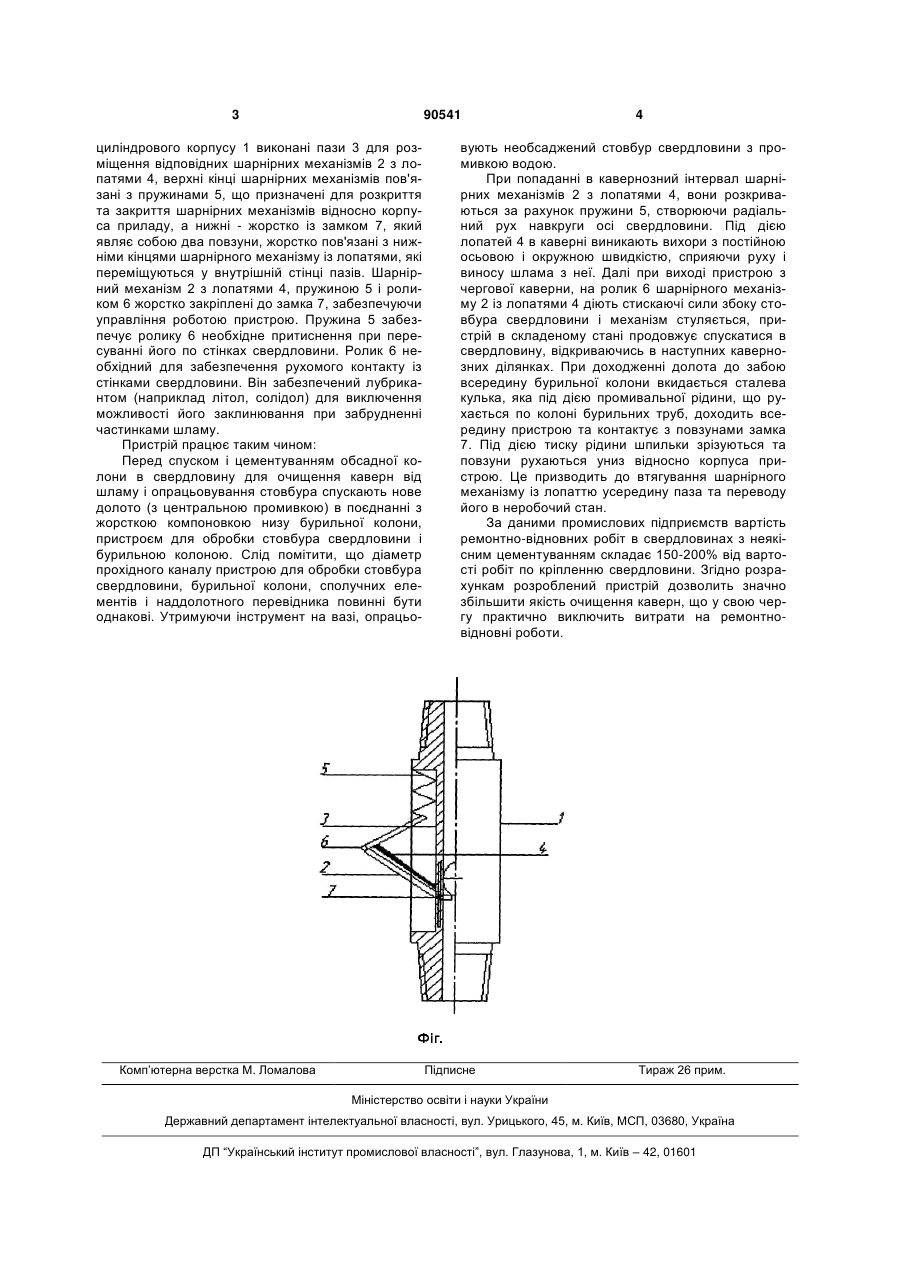

Пристрій для обробки стовбура свердловини, який включає циліндричний корпус, в стінках якого виконані пази з пристосуваннями для очищення кавернозних інтервалів, який відрізняється тим, що зовнішня стінка корпуса має пази, в яких закріплено пристосування у вигляді шарнірних механізмів із лопатями з можливістю їх радіального переміщення відносно осі свердловини, завдяки роликам, що контактують безпосередньо із її стінками в період очищення кавернозних інтервалів, верхні кінці шарнірних механізмів пов'язані з пружинами, що призначені для розкриття та закриття шарнірних механізмів відносно корпуса пристрою, а нижні - жорстко із замком, який приводить пристрій у неробочий стан. (19) (21) a200805093 (22) 21.04.2008 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ДАВИДЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, ІГНАТОВ АНДРІЙ ОЛЕКСАНДРОВИЧ, ЯЦИК ВІТАЛІЙ ВАСИЛЬОВИЧ (73) НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ (56) US 5167279 С1, 01.12.1992 US 4892145 С1, 09.01.1990 US 2275939 С1, 10.03.1942 US 3032114 С1, 01.05.1962 SU 1270297 A1, 15.11.1986 SU 1093796 A, 23.05.1984 SU 1357549 A1, 07.12.1987 3 90541 циліндрового корпусу 1 виконані пази 3 для розміщення відповідних шарнірних механізмів 2 з лопатями 4, верхні кінці шарнірних механізмів пов'язані з пружинами 5, що призначені для розкриття та закриття шарнірних механізмів відносно корпуса приладу, а нижні - жорстко із замком 7, який являє собою два повзуни, жорстко пов'язані з нижніми кінцями шарнірного механізму із лопатями, які переміщуються у внутрішній стінці пазів. Шарнірний механізм 2 з лопатями 4, пружиною 5 і роликом 6 жорстко закріплені до замка 7, забезпечуючи управління роботою пристрою. Пружина 5 забезпечує ролику 6 необхідне притиснення при пересуванні його по стінках свердловини. Ролик 6 необхідний для забезпечення рухомого контакту із стінками свердловини. Він забезпечений лубрикантом (наприклад літол, солідол) для виключення можливості його заклинювання при забрудненні частинками шламу. Пристрій працює таким чином: Перед спуском і цементуванням обсадної колони в свердловину для очищення каверн від шламу і опрацьовування стовбура спускають нове долото (з центральною промивкою) в поєднанні з жорсткою компоновкою низу бурильної колони, пристроєм для обробки стовбура свердловини і бурильною колоною. Слід помітити, що діаметр прохідного каналу пристрою для обробки стовбура свердловини, бурильної колони, сполучних елементів і наддолотного перевідника повинні бути однакові. Утримуючи інструмент на вазі, опрацьо Комп’ютерна верстка М. Ломалова 4 вують необсаджений стовбур свердловини з промивкою водою. При попаданні в кавернозний інтервал шарнірних механізмів 2 з лопатями 4, вони розкриваються за рахунок пружини 5, створюючи радіальний рух навкруги осі свердловини. Під дією лопатей 4 в каверні виникають вихори з постійною осьовою і окружною швидкістю, сприяючи руху і виносу шлама з неї. Далі при виході пристрою з чергової каверни, на ролик 6 шарнірного механізму 2 із лопатями 4 діють стискаючі сили збоку стовбура свердловини і механізм стуляється, пристрій в складеному стані продовжує спускатися в свердловину, відкриваючись в наступних кавернозних ділянках. При доходженні долота до забою всередину бурильної колони вкидається сталева кулька, яка під дією промивальної рідини, що рухається по колоні бурильних труб, доходить всередину пристрою та контактує з повзунами замка 7. Під дією тиску рідини шпильки зрізуються та повзуни рухаються униз відносно корпуса пристрою. Це призводить до втягування шарнірного механізму із лопаттю усередину паза та переводу його в неробочий стан. За даними промислових підприємств вартість ремонтно-відновних робіт в свердловинах з неякісним цементуванням складає 150-200% від вартості робіт по кріпленню свердловини. Згідно розрахункам розроблений пристрій дозволить значно збільшити якість очищення каверн, що у свою чергу практично виключить витрати на ремонтновідновні роботи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for treatment of well bore
Автори англійськоюDavydenko Oleksandr Mykolaiovych, Ihnatov Andrii Oleksandrovych, Yarsyk Vitalii Vasyliovych
Назва патенту російськоюУстройство для обработки ствола скважины
Автори російськоюДавиденко Александр Николаевич, Игнатов Андрей Александрович, Яцик Виталий Васильевич
МПК / Мітки
МПК: E21B 37/02
Мітки: пристрій, свердловини, стовбура, обробки
