Ущільнювач латексний

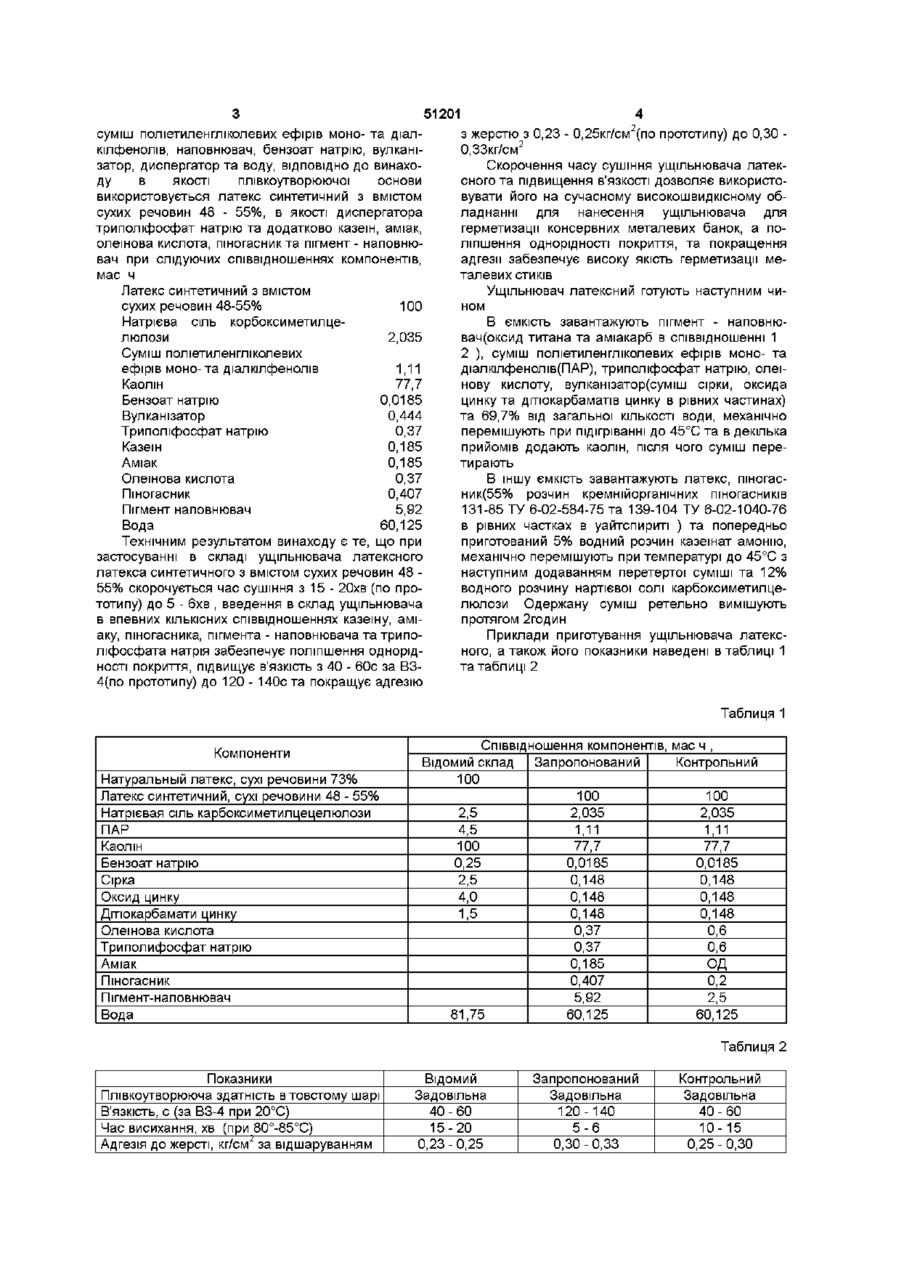

Ущільнювач латексний, що містить як плівкоутворюючу основу латекс, натрієву сіль карбоксиметилцелюлози, суміш поліетиленгліколевих ефірів моно- та діалкілфенолів, наповнювач, бензоат натрію, вулканізатор, диспергатор та воду, який відрізняється тим, що як плівкоутворюючу основу використовують латекс синтетичний з вмістом сухих речовин 48 - 55%, як наповнювач каолін, як диспергатор - триполіфосфат натрію та додатково казеїн, аміак, олеїнову кислоту, пшогасник та пігмент-наповнювач при наступних співвідношеннях компонентів, мас ч латекс синтетичний з вмістом сухих речовин 48 - 55 % 100 натрієва сіль карбоксиметилцелюлози 2,035 суміш поліетиленгліколевих ефірів моно-та діалкилфенолів 1,11 каолін 77,7 бензоат натрію 0,0185 вулканізатор 0,444 триполіфосфат натрію 0,37 казеїн 0,185 аміак 0,185 олеїнова кислота 0,37 пшогасник 0,407 пігмент-наповнювач 5,92 вода 60,125 Винахід відноситься до технології полімерів та стосується розробки складу латексного ущільнювача, призначеного для герметизації металевих стиків тари, наприклад, консервних банок для харчових продуктів Відома паста для герметизації металевої тари, що в своєму складі має в якості плівкоутворюючої основи латекс натурального каучуку, в якості диспергатора тринатрійфосфат, суміш полиетиленгликолевих ефірів моно- та діалкілфенолів, натрієву сіль карбоксиметилцелюлози, каолін, бензоат натрію, вулканізатор(-дітюкарбамати цинку, оксид цинку, сірку), 2,2-метилен-біс-(4-метил-6третбутилфенол), та воду [А с №1509366 А1, з №4263266/23-05 від 15 06 87, публ 23 09 89 Бюл 35] Склад та співвідношення компонентів цієї пасти забеспечує плівкоутворюючу здатність в товстому шарі, в'язкість 40 - 60с за ВЗ-4, адгезію з жерстю 0,23 - 0,25кг/см2 та час сушіння при температурі 60 - 80°С 15 - 20хв В основі винаходу поставлено задачу удосконалити відому пасту, що в своєму складі має плів коутворюючу основу, диспергатор, суміш поліетиленгліколевих ефірів моно- та діалкілфенолів, натрієву сіль карбоксиметилцелюлози, каолін, бензоат натрію, вулканізатор(-дітюкарбамати цинку, оксид цинку, сірку), та воду, шляхом використання в якості плівкоутворюючої основи латекса синтетичного з вмістом сухих речовин 48 - 55%, в якості диспергатора триполіфосфату натрія, виключення 2,2-метилен-біс-(4-метил-6третбутилфенолу), додаткового введення, казеїна, аміака, олеїнової кислоти, піногасника, пігментів наповнювачів та зміни КІЛЬКІСНОГО співвідношення компонентів, забезпечити отримання ущільнювача латексного з підвищеною в'язкістю, покращеною однорідністю, підвищеною адгезією покриття та скороченим часом сушіння, що дозволяє покращити якість герметизації тари та забезпечити можливість його використання на сучасному високошвидкісному обладнанні для нанесення ущільнювача Рішення поставленої задачі досягається тим, що в пасті для герметизації металевої тари, що в своєму складі має в якості плівкоутворюючої основи латекс, натрієву сіль корбоксиметилцелюлози, О ю 51201 суміш поліетиленгліколевих ефірів моно- та діалкілфенолів, наповнювач, бензоат натрію, вулканізатор, диспергатор та воду, ВІДПОВІДНО ДО винаходу в якості плівкоутворюючої основи використовується латекс синтетичний з вмістом сухих речовин 48 - 55%, в якості диспергатора триполіфосфат натрію та додатково казеїн, аміак, олеїнова кислота, пшогасникта пігмент - наповнювач при слідуючих співвідношеннях компонентів, мас ч Латекс синтетичний з вмістом сухих речовин 48-55% 100 Натрієва сіль корбоксиметил целюлози 2,035 Суміш поліетиленгліколевих ефірів моно-та діалкілфенолів 1,11 Каолін 77,7 Бензоат натрію 0,0185 Вулканізатор 0,444 Триполіфосфат натрію 0,37 Казеїн 0,185 Аміак 0,185 Олеїнова кислота 0,37 Пшогасник 0,407 Пігмент наповнювач 5,92 Вода 60,125 Технічним результатом винаходу є те, що при застосуванні в складі ущільнювача латексного латекса синтетичного з вмістом сухих речовин 48 55% скорочується час сушіння з 15 - 20хв (по прототипу) до 5 - бхв , введення в склад ущільнювача в впевних КІЛЬКІСНИХ співвідношеннях казеїну, аміаку, пшогасника, пігмента - наповнювача та триполіфосфата натрія забезпечує поліпшення однорідності покриття, підвищує в'язкість З 40 - 60с за ВЗ4(по прототипу) до 120 - 140с та покращує адгезію 4 з жерстю з 0,23 - 0,25кг/см2(по прототипу) до 0,30 0,ЗЗкг/см2 Скорочення часу сушіння ущільнювача латексного та підвищення в'язкості ДОЗВОЛЯЄ використовувати його на сучасному високошвидкісному обладнанні для нанесення ущільнювача для герметизації консервних металевих банок, а поліпшення однорідності покриття, та покращення адгезії забезпечує високу якість герметизації металевих стиків Ущільнювач латексний готують наступним чином В ємкість завантажують пігмент - наповнювач(оксид титана та аміакарб в співвідношенні 1 2 ), суміш поліетиленгліколевих ефірів моно- та діалкілфенолів(ПАР), триполіфосфат натрію, олеїнову кислоту, вулканізатор(суміш сірки, оксида цинку та дітіокарбаматів цинку в рівних частинах) та 69,7% від загальної КІЛЬКОСТІ ВОДИ, механічно перемішують при підігріванні до 45°С та в декілька прийомів додають каолін, після чого суміш перетирають В іншу ємкість завантажують латекс, піногасник(55% розчин кремнійорганічних пшогасників 131-85 ТУ 6-02-584-75 та 139-104 ТУ 6-02-1040-76 в рівних частках в уайтспириті ) та попередньо приготований 5% водний розчин казешат амонію, механічно перемішують при температурі до 45°С з наступним додаванням перетертої суміші та 12% водного розчину нартієвої солі карбоксиметилцелюлози Одержану суміш ретельно вимішують протягом 2годин Приклади приготування ущільнювача латексного, а також його показники наведені в таблиці 1 та таблиці 2 Таблиця 1 Компоненти Натуральный латекс, сухі речовини 73% Латекс синтетичний, сухі речовини 48 - 55% Натрієвая сіль карбоксиметилцецелюлози ПАР Каолін Бензоат натрію Сірка Оксид цинку Дітюкарбамати цинку Олеїнова кислота Триполифосфат натрію Аміак Пшогасник Пігмент-наповнювач Вода Співвідношення компонентів, мас ч , Відомий склад Запропонований Контрольний 100 100 2,5 4,5 100 0,25 2,5 4,0 1,5 81,75 100 2,035 1,11 77,7 0,0185 0,148 0,148 0,148 0,37 0,37 0,185 0,407 5,92 60,125 2,035 1,11 77,7 0,0185 0,148 0,148 0,148 0,6 0,6 од 0,2 2,5 60,125 Таблиця 2 Показники Плівкоутворююча здатність в товстому шарі В'язкість, С (за ВЗ-4 при 20°С) Час висихання, хв (при 80°-85°С) Адгезія до жерсті, кг/см^ за відшаруванням Відомий Задовільна 40-60 15-20 0,23 - 0,25 Запропонований Задовільна 120-140 5-6 0,30 - 0,33 Контрольний Задовільна 40-60 10-15 0,25 - 0,30 51201 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
