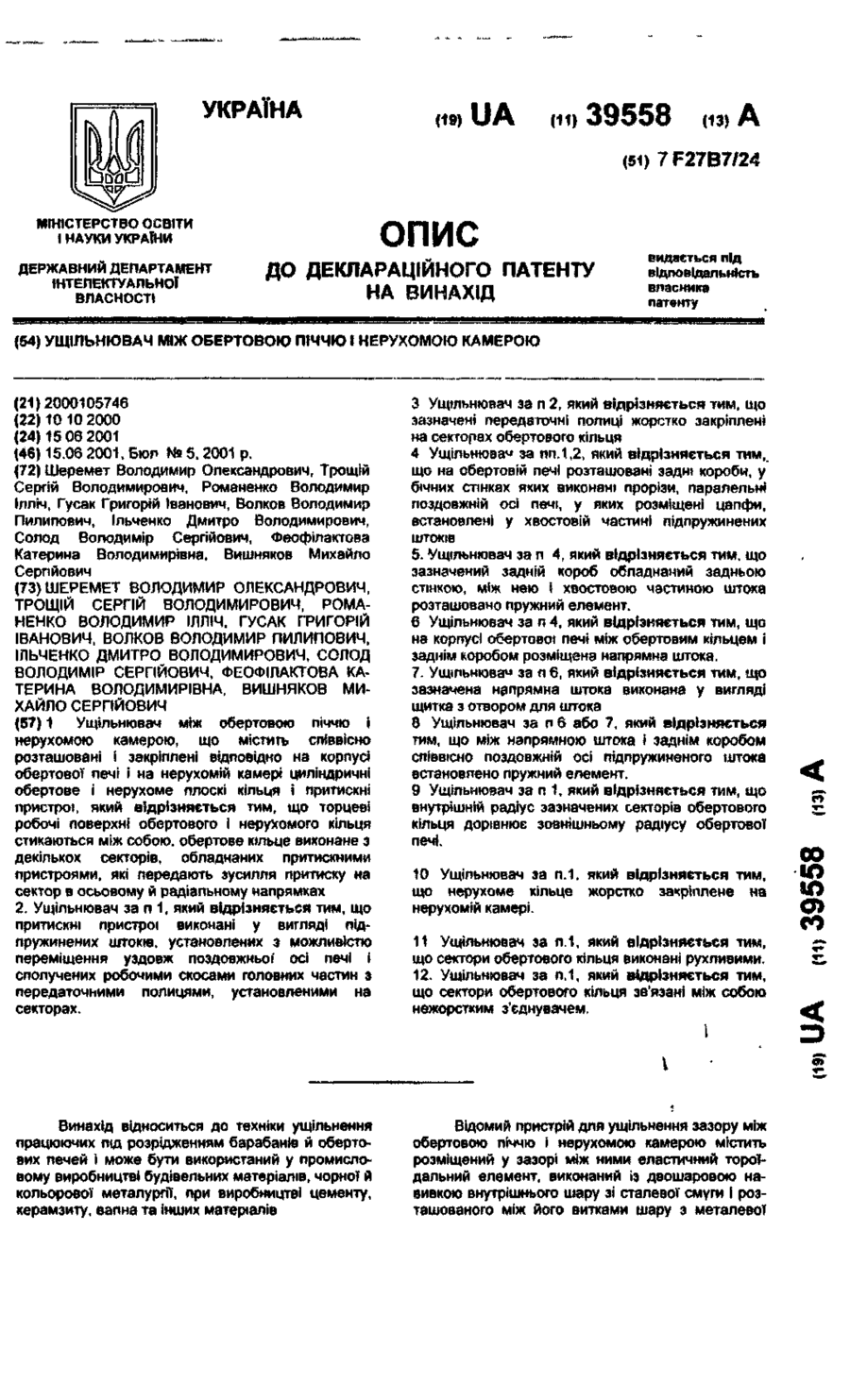

Ущільнювач між обертовою піччю і нерухомою камерою

1. Ущільнювач між обертовою піччю І нерухомою камерою, що містить співвісно розташовані і закріплені відповідно на корпусі обертової печі і на нерухомій камері циліндричні обертове і нерухоме плоскі кільця і притискні пристрої, який відрізняється тим, що торцеві робочі поверхні обертового і нерухомого кільця стикаються між собою, обертове кільце виконане з декількох секторів, обладнаних притискними пристроями, які передають зусилля притиску на сектор в осьовому й радіальному напрямках 2. Ущільнювач за п 1, який відрізняється тим, що притискні пристрої виконані у вигляді підпружинених штоків, установлених з можливістю переміщення уздовж поздовжньої осі печі і сполучених робочими скосами головних частин з передаточними полицями, установленими на секторах Винахід відноситься до техніки ущільнення працюючих під розрідженням барабанів й обертових печей і може бути використаний у промисловому виробництві будівельних матеріалів, чорної й 3 Ущільнювач за п 2, який відрізняється ТИРИ, ЩО зазначені передаточні полиці жорстко закріплені на секторах обертового кільця. 4 Ущільнювач за пп.1,2, який відрізняється тим, що на обертовій печі розташовані задні короби, у бічних стінках яких виконані прорізи, паралельні поздовжній осі печі, у яких розміщені цапфи, встановлені у хвостовій частині підлружинених штоків 5. Ущільнювач за п 4, який відрізняється тим. що зазначений задній короб обладнаний задньою стінкою, між нею і хвостовою частиною штока розташовано пружний елемент. 6 Ущільнювач за п 4, який відрізняється тим, що на корпусі обертової печі між обертовим кільцем І заднім коробом розміщена напрямна штока. 7. Ущільнював за п 6, який відрізняється тим, що зазначена напрямна штока виконана у вигляді щитка з отвором для штока. 6 Ущільнювач за п 6 або 7, який відрізняється тим, що між напрямною штока І заднім коробом співвісно поздовжній осі підпружиненого штока встановлено пружний елемент. 9 Ущільнювач за п.1, який відрізняється тим, що внутрішній радіус зазначених секторів обертового кільця дорівнює зовнішньому радіусу обертової печі 10. Ущільнювач за п 1 , який відрізняється тим, що нерухоме кільце жорстко закріплене на нерухомій камері. 11. Ущільнювач за п.1, який відрізняється тим, що сектори обертового кільця виконані рухливими. 12 Ущільнювач за п.1, який відрізняється тим, що сектори обертового кільця зв'язані між собою нежорстким з'єднувачем Відомий пристрій для ущільнення зазору між обертовою піччю і нерухомою камерою містить розміщений у зазорі між ними еластичний тороїдальний елемент, виконаний із двошаровою на 00 ю ю о «о тороїдального елемента. Найбільш близьким по сукупності сутгєвих ознак і технічному результату, що досягається, до пропонованого винаходу с ущільнювач обертової печі (Патент РФ № 2047827, МПК F27B7/24) Відомий пристрій містить співвісно розташовані і закріплені відповідно на корпусі обертово'' печі і на нерухомій камері циліндричні обертову й нерухому обичайки з кільцями на і'хм'х торцях ! розташовану в обичайках обергсвої печі і нерухомої камери і виконану з иапусткою розрізну обичайку з притискними пристроями у вигляді підпружинених тросів ~—~~ Розрізна обичайка виконана складеною із двох телескопічних обичайок з повідцями, що охоплюють кільця й обичайки обертової печ» і нерухомої камери, при цьому підпружинені троси розташовані на кожній з телескопічних обичайок Недоліком прототипу є низька ефективність ущільнення, що приводить до підсмоктування атмосферного повітря Це викликано складністю конструкції, що містить елементи, які вимагають систематичного регулювання І змащення в умовах підвищеної запиленості й температури Крім цього, наявність осьового зрушення печі і її биття при g обертанні приводять до швидкого виходу зі строю £ t елементів конструкції ущільнювача '• '• В основу винаходу поставлено задачу удосконалення ущільнювача між обертовою піччю й нерухомою камерою, шляхом виконання його у вигляді двох дотичних торцями плоских кілець, одне з яких закріплена на нерухомій камері, а друге обергаєтьсв разом із корпусом печі і виконано таким, що складається з декількох секторів, кожний І ЯКИЙ ** притиснутий до нерухомого кільця й корпуса печі притискним пристроєм Це дозволяє усунути підс' - моктуванн** атмосферного повітря що приведе до значної економії витрати палива, до можливості установки запічних теплообмінників у вигляді підігрівника вапняку й підвищенню ККД печі •^ Поставлена задача вирішується тим, що f$& ущіпьнювач між обертовою піччю І нерухомою камерою містить співвісне розташовані й закріплені відповідно на корпусі обертової печі і на нерухомій камері циліндричні обертове й нерухоме плоскі кільця, торцеві поверхні яких стикаються між собою Обертове кільце виконане з декількох секторів, постачених притискними пристроями, що передають зусилля притиску ча сектори в осьовому й радіальному напрямках Суттєвими ознаками, загальними з ознаками проюгипу, є наярність співвісне розташованих і закріплених відпоеідно на корпусі обертової печі І на нерухомій камері циліндричних обертового й нерухомого плоских кілець і притискних пристроїв Нові суттєві ознаки наступні- торцеві робочі поверхні обертового й нерухомою кільця стикаються між собою, обертове кільце виконане таким, що складається з декількох секторів; сектора п5*»птпнпго кіпмш ППГТЯЧРНІ ппитмгігиммм ппмг-т. компенсації биття печі Обертове кільце складається з декількох секторів Це дозволяє досягти точного сполучення його поверхні з корпусом печі І з площиною торця нерухомого кільця Кожний сектор, постачений притискними пристроями, які передають йому зусилля притиску в осьовому й радіальному напрямках. Створення зусилля притиску в осьовому напрямку необхідно для компенсації осьового зрушення печі, а створення зусилля притиску в радіальному напрямку компенсує биття печі Виключення підсмоктування атмосферного повітря досягається щільним притиском обертового юпьця в осьовому напрямку до нерухомого кільця на корпусі камери й у радіальному напрямку до корпуса обертової печі При цьому обертове кільце, яке складається з декількох секторів, може переміщатися в радіальному напрямку щодо нерухомого кільця й в осьовому - щодо корпуса печі для компенсації, ВІДПОВІДНО, радіального биття й осьового зрушення печі У конкретній формі виконання даного винаходу притискний пристрій зроблено у вигляді підпружинених штоків, установлених із можливістю переміщення уздовж поздовжньої осі печі. При цьому робочі скоси головних частин підпружинених штоків сполучені з передатними полицями, установленими на секторах При цьому передатні полиці можуть бути жорстко закріплені на секторах обертового кільця На обертовій печі можуть бути розташовані задні короба, у бічних стінках яких виконані прорізи паралельні поздовжній осі печі, в яких розміщен! цапфи, встановлені у хвостовій частині підпружинених штоків Зазначений задній короб може містити задню стінку, між якою і хвостовою частиною штока розташовано пружний елемент. Крім цього на корпусі обертової печі між обертовим кільцем і заднім коробом може бути розміщено напрямник штока Можливе виконання зазначеного напрямника штока у вигляді щитка з отвором для штока. В одному з варіантів виконання винаходу пружний елемент може бути встановлений між напрямником штока і заднім коробом співвісно поздовжньої осі пщпружиненого штока У кращому варіанті виконання ущільника внутрішній радіус секторів обертового кільця поаииен дорівнюватися зовнішньому радіусу обертової печі Так само переважно нерухоме кільце жорстко закріплювати на нерухомій камері. В одному з варіантів виконання пропонованого ущільника сектори обертового кільця можуть бути рухливими В іншому варіанті сектори обертового кільця можуть бути зв'язані між собою нежорсткого з'єд у нерухомій камері 2 із зазором 3 На нерухом мері 2 жорстко закріплене нерухоме кіпьце ' корпусі обертової печі 1 установлене кільце ї обертається разом із піччю 1. Обертове кіль складається із секторів 6 Торцеві поверхні с тового кільця 5 і нерухомого Ильця 4 стикак між собою Сектора 6 обертового кільця 5 п< чені притискними пристроями, що передают! силля притиску на сектор в осьовому й радіаг му напрямках Один із варіантів виконання тг притискного пристрою показано на фігурах секторах 6 розміщені передатні полиці 7, що ) новпені під гострим кутом до торця оберте кільця 5. для передачі зусилля притиску на се у радіальному напрямку. И& обертовій печі 1 і новлені штоки 8 Головна частина штоків 8 вик на скошеною і взаємодіє з передатною полице На обертовій печі 1 установлено задній короб бічних стінках ЙКОЇО виконані прорізи 10, парзя ні поздовжньої осі печі 1 У хвостовій частині і ка 8 розташовані цапфи 11 Цапфи 11 розміще горизонтальних прорізах 10 короба 9. Шток 8 г ружинен пружним елементом 12 На корпусі о* тової печі між обертовим кільцем і заднім коро розміщено напрямника 13 шюка 8 У напрямі 13 штока 8 виконаний отвір 14 для штока 8. П( ний елемент 12, у пропонованому на фігурі вар ті, розміщено між напрямником 13 штока 8 і за/ коробом 9 спшвісне поздовжньої' осі штока 8 Робочі поверхні передатних попиць 7 * 00 де де < 39558 сітки азбесгу м'ято» фольги /Патент РФ № 2021566 MF1KFP7B7/24) Вадою відомого пристрою є недостатня ефективність ущільнення через підсмоктування атмосферного повітря викликаних швидким зносом тороїдального елемента Найбільш близьким по сукупності суттєвих ознак і технічному результату що досягається до пропонованого винаходу є ущільнювач обертової печ! (Патент РФ № 2047827 МПК F27B7/24) Ві домий пристрій містить СПІВВІСНО розташовані і зак ріплені ВІДПОВІДНО на корпусі обертової печі і на нерухомій камері циліндричні обертову й нерухому обичайки з кільцями на ІХНЇУ ТООЦЯХ І розташовану в обичайках обертово* печі і нерухомої камрри і виконану з иапус/кою розрізну обичайку з притискними пристроями у вигляді пщпружинених троав Розрізна обичайка виконана складеною із двох телескопічних обичайок з повідцями що охоплюють ктьця й обичайки обертової печі і нерухомої ка мери при цьому підпружинені троси розташовані на КОЖНІЙ з телескопічних обичайок Недоліком прототипу є низька ефективність ущільнення, що приводить до підсмоктування атмосферного повітря Це викликано складністю конструкції що містить елементи які вимагають систематичного регулювання • змащення в умовах підвищеної запиленості й температури Крім цього наявність осьового зрушення печ і й биття при обертанні приводять до швидкого виходу зі строю елементів конструкції ущільнювача В основу винаходу поставлено задачу удосконалення ущільнювача між обертовою піччю й нерухомою камерою, шляхом виконані я його у виаляді двох дотичних торцями плоских кілець одне з яких чакртленэ на нерухомій камері, а друге» оберГЗЄТЬСР разом із корпусом печі і виконано таким що складається з декількох секторів кожний s який притиснутий до нерухомого ктьця Й корпуса печ» притискним пристроєм Це дозволяє усунути піде моктування атмосферного повітря що приведе до значної економи витрати палив-з до можливості установки запічних теплообмінників у вигляді пщіг ріьника вапняку й підвищенню ККД печі Поставлена задача вирішується тим що ущіпьнювач між обертовою піччю і нерухомою камерою містить співвісне розташовані й закріплені відповідно на корпусі обертової печі і на нєрухомгй камері цйнждричкі обертове й нерухоме плоскі кільця торцеві поверхні яких стикаються між собою Обертове кільце виконане з декількох секторів постачених притискними пристроями що пе редзють зусилля притиску чэ сектори в осьовому й радіальному напрямках Суттєвими ознаками чагапьними з ознаками прототипу є наявність співвісне розташованих і закріплених ВІДПОВІДНО на корпусі обертової печі і на нерухомій камері циліндричних обертового й нерухомого плоских кілець і притискьих пристроїв Нові СУТТЄВІ ознаки наступні торцеві робочі поверхні обертового й нерухомого кільця стикаються між собою обертове кільце виконане таким, що складається з декількох секторів сектора обертового к«льця постачені притискними прист роями притискні пристро? передають зусилля притиску на сектор в осьовому і радіальному напрямках Торцеві поверхи» обертового й нерухомого кільця стикаються між собою Це дозволяє виключити підсмоктування атмосферного повітря У той же час обертове кільце вільно переміщається щодо нерухомого кільця в радіальному напрямку для компенсації биття печі Обертове кільце складається з декількох секторів Це дозволяє досягти точного сполучення його поверхні з корпусом печі і з площиною торця нерухомого кільця Кожний срктор, постачений притискними пристроями ЯКЕ передають йому зусилля притиску в осьовому и радіальному напрямках Створення зусилля притиску в осьовому напрямку необхідно для компенсації осьовою зрушення печі, а створення зусилля притиску в радіальному напрямку компенсує биття печі Виключення підсмоктування атмосферної о повітря досягається щільним притиском обертового кгльця в осьовому напрямку до нерухомого кільця на корпусі камери й у рздіальному напрямку до корпуса обертової печі При цьому обертове кільце яке складається з декількох секторів може переміщатися в радіальному напрямку щодо не рухомого кільця й в осьовому - щодо корпуса печі для компенсації ВІДПОВІДНО радіального биття й осьового зрушення печі У конкретній формі виконання даного винаходу притискний пристрій зроблено у вигляді підпружинених штоків установлених із можливістю переміщення уздовж поздовжньої осі печ» При цьому робочі скоси головних частин пщпружине них ШТОКІВ сполучені з передатними полицями, установленими на секторах При цьому передатні полиці можуть бути жорстко закріплен* на секторах обертового кільця На обертовій печі можуть бути розташовані задні короба у бічних стінках яких виконані прорізи паралельні поздовжній осі печі, в яких розміщені цапфи встановлені у хвостовій частині пщп ружинених штоків Зазначений задній короб може містити задню стінку між якою і хвостовою частиною штока розташовано пружний елемент Крім цього на корпусі обертової печі між обеотовим кіпьцем і заднім коробом може бути розміщено напрямник штока Можливе виконання зазначеного напрямника штока у вигляді щитка з отвором для штока В одному з варіантів виконання винаходу пружний елемент може бути встановлений між напрямником штока і заднім коробом співвюно поздовжньої ОСІ пщпружиненого штока У кращому вао«анті виконання ущшьника внутрішній радіус секторів обертового кільця повинен дорівнюватися зовнішньому радіусу обертової печі Так само переважно нерухоме кільце жорстко закріплювати на нерухомій камері В одному з варіантів виконання пропонованого ущільнича сектори обертового кільця можуть бути рухливими В іншому варіанті сектори обертового кільця можуть бути зв'язані між собою нежорсткою з'єдниною На фіг 1 - зображений вигляд ущтьника збоку На фіг 2 - збільшений фрагмент А фіг 1 І, міф Лмоэиа aew і іннаіпемє a Agadiou э е и аи osowoxAdSH і снььіи oiosoidago ж м йннэняттЛ nid -iDndy иинеаонои
