Пристрій для рихлення ґрунту

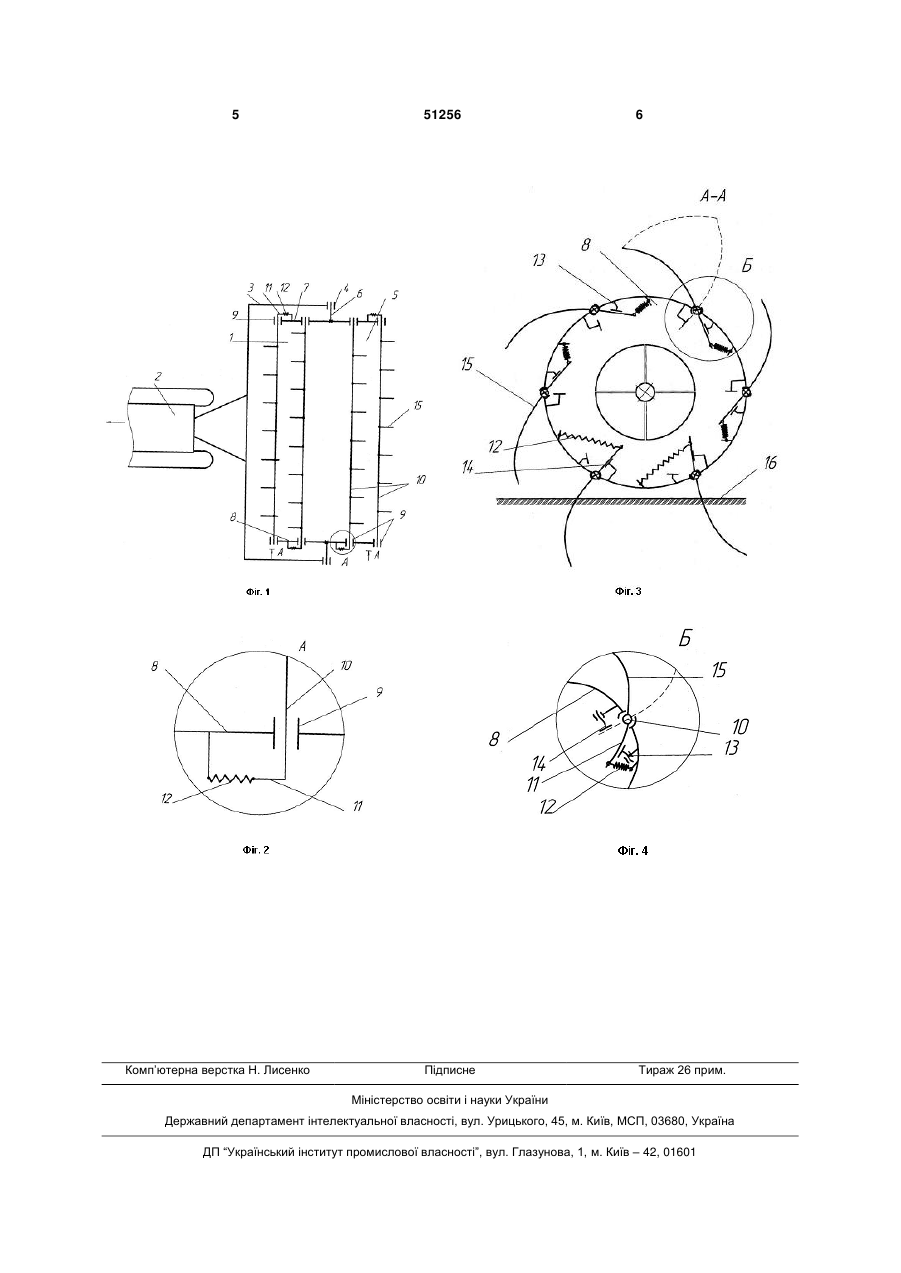

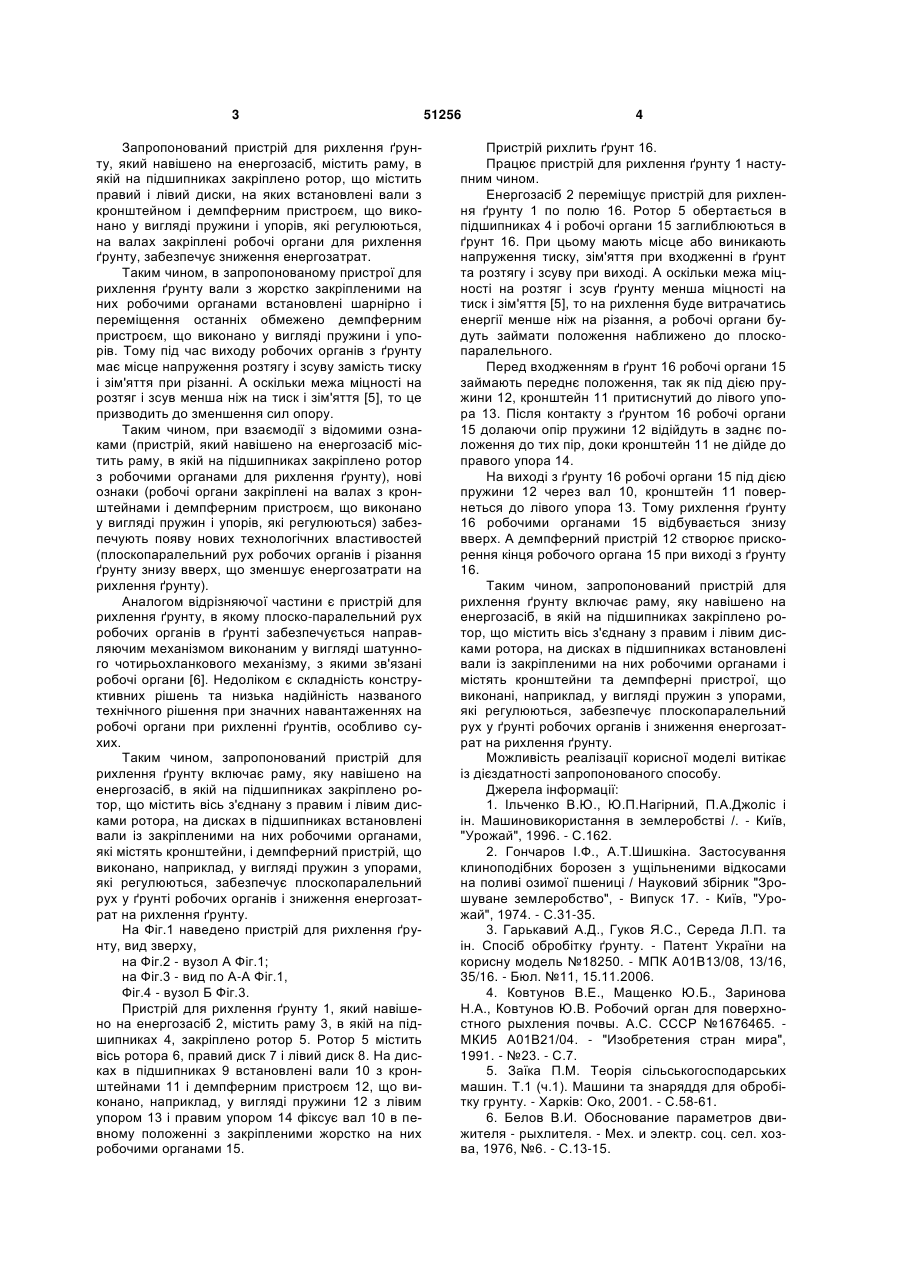

1. Пристрій для рихлення ґрунту, що включає раму, навішену на енергозасіб, в якій на підшипниках закріплено ротор, що містить вісь, з'єднану з правим і лівим дисками ротора, який відрізняється тим, що на дисках в підшипниках встановлені вали із закріпленими на них робочими органами і містять кронштейни та демпферні пристрої. 2. Пристрій для рихлення ґрунту за п.1, який відрізняється тим, що демпферні пристрої виконані у вигляді пружин з упорами, які регулюються. (19) (21) u201000012 (22) 11.01.2010 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) ГАРЬКАВИЙ АНАТОЛІЙ ДМИТРОВИЧ, ЛАВІЦЬКИЙ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ГУСОНЬКА РОМАН МИХАЙЛОВИЧ, ХАМАТОВ МИКОЛА АЛЬБЕРТОВИЧ (73) ВІННИЦЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 Запропонований пристрій для рихлення ґрунту, який навішено на енергозасіб, містить раму, в якій на підшипниках закріплено ротор, що містить правий і лівий диски, на яких встановлені вали з кронштейном і демпферним пристроєм, що виконано у вигляді пружини і упорів, які регулюються, на валах закріплені робочі органи для рихлення ґрунту, забезпечує зниження енергозатрат. Таким чином, в запропонованому пристрої для рихлення ґрунту вали з жорстко закріпленими на них робочими органами встановлені шарнірно і переміщення останніх обмежено демпферним пристроєм, що виконано у вигляді пружини і упорів. Тому під час виходу робочих органів з ґрунту має місце напруження розтягу і зсуву замість тиску і зім'яття при різанні. А оскільки межа міцності на розтяг і зсув менша ніж на тиск і зім'яття [5], то це призводить до зменшення сил опору. Таким чином, при взаємодії з відомими ознаками (пристрій, який навішено на енергозасіб містить раму, в якій на підшипниках закріплено ротор з робочими органами для рихлення ґрунту), нові ознаки (робочі органи закріплені на валах з кронштейнами і демпферним пристроєм, що виконано у вигляді пружин і упорів, які регулюються) забезпечують появу нових технологічних властивостей (плоскопаралельний рух робочих органів і різання ґрунту знизу вверх, що зменшує енергозатрати на рихлення ґрунту). Аналогом відрізняючої частини є пристрій для рихлення ґрунту, в якому плоско-паралельний рух робочих органів в ґрунті забезпечується направляючим механізмом виконаним у вигляді шатунного чотирьохланкового механізму, з якими зв'язані робочі органи [6]. Недоліком є складність конструктивних рішень та низька надійність названого технічного рішення при значних навантаженнях на робочі органи при рихленні ґрунтів, особливо сухих. Таким чином, запропонований пристрій для рихлення ґрунту включає раму, яку навішено на енергозасіб, в якій на підшипниках закріплено ротор, що містить вісь з'єднану з правим і лівим дисками ротора, на дисках в підшипниках встановлені вали із закріпленими на них робочими органами, які містять кронштейни, і демпферний пристрій, що виконано, наприклад, у вигляді пружин з упорами, які регулюються, забезпечує плоскопаралельний рух у ґрунті робочих органів і зниження енергозатрат на рихлення ґрунту. На Фіг.1 наведено пристрій для рихлення ґрунту, вид зверху, на Фіг.2 - вузол А Фіг.1; на Фіг.3 - вид по А-А Фіг.1, Фіг.4 - вузол Б Фіг.3. Пристрій для рихлення ґрунту 1, який навішено на енергозасіб 2, містить раму 3, в якій на підшипниках 4, закріплено ротор 5. Ротор 5 містить вісь ротора 6, правий диск 7 і лівий диск 8. На дисках в підшипниках 9 встановлені вали 10 з кронштейнами 11 і демпферним пристроєм 12, що виконано, наприклад, у вигляді пружини 12 з лівим упором 13 і правим упором 14 фіксує вал 10 в певному положенні з закріпленими жорстко на них робочими органами 15. 51256 4 Пристрій рихлить ґрунт 16. Працює пристрій для рихлення ґрунту 1 наступним чином. Енергозасіб 2 переміщує пристрій для рихлення ґрунту 1 по полю 16. Ротор 5 обертається в підшипниках 4 і робочі органи 15 заглиблюються в ґрунт 16. При цьому мають місце або виникають напруження тиску, зім'яття при входженні в ґрунт та розтягу і зсуву при виході. А оскільки межа міцності на розтяг і зсув ґрунту менша міцності на тиск і зім'яття [5], то на рихлення буде витрачатись енергії менше ніж на різання, а робочі органи будуть займати положення наближено до плоскопаралельного. Перед входженням в ґрунт 16 робочі органи 15 займають переднє положення, так як під дією пружини 12, кронштейн 11 притиснутий до лівого упора 13. Після контакту з ґрунтом 16 робочі органи 15 долаючи опір пружини 12 відійдуть в заднє положення до тих пір, доки кронштейн 11 не дійде до правого упора 14. На виході з ґрунту 16 робочі органи 15 під дією пружини 12 через вал 10, кронштейн 11 повернеться до лівого упора 13. Тому рихлення ґрунту 16 робочими органами 15 відбувається знизу вверх. А демпферний пристрій 12 створює прискорення кінця робочого органа 15 при виході з ґрунту 16. Таким чином, запропонований пристрій для рихлення ґрунту включає раму, яку навішено на енергозасіб, в якій на підшипниках закріплено ротор, що містить вісь з'єднану з правим і лівим дисками ротора, на дисках в підшипниках встановлені вали із закріпленими на них робочими органами і містять кронштейни та демпферні пристрої, що виконані, наприклад, у вигляді пружин з упорами, які регулюються, забезпечує плоскопаралельний рух у ґрунті робочих органів і зниження енергозатрат на рихлення ґрунту. Можливість реалізації корисної моделі витікає із дієздатності запропонованого способу. Джерела інформації: 1. Ільченко В.Ю., Ю.П.Нагірний, П.А.Джоліс і ін. Машиновикористання в землеробстві /. - Київ, "Урожай", 1996. - С.162. 2. Гончаров І.Ф., А.Т.Шишкіна. Застосування клиноподібних борозен з ущільненими відкосами на поливі озимої пшениці / Науковий збірник "Зрошуване землеробство", - Випуск 17. - Київ, "Урожай", 1974. - С.31-35. 3. Гарькавий А.Д., Гуков Я.С., Середа Л.П. та ін. Спосіб обробітку ґрунту. - Патент України на корисну модель №18250. - МПК А01В13/08, 13/16, 35/16. - Бюл. №11, 15.11.2006. 4. Ковтунов В.Е., Мащенко Ю.Б., Заринова Н.А., Ковтунов Ю.В. Робочий орган для поверхностного рыхления почвы. А.С. СССР №1676465. МКИ5 А01В21/04. - "Изобретения стран мира", 1991. - №23. - С.7. 5. Заїка П.М. Теорія сільськогосподарських машин. T.1 (ч.1). Машини та знаряддя для обробітку грунту. - Харків: Око, 2001. - С.58-61. 6. Белов В.И. Обоснование параметров движителя - рыхлителя. - Мех. и электр. соц. сел. хозва, 1976, №6. - С.13-15. 5 Комп’ютерна верстка Н. Лиcенко 51256 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
