Спосіб точного висіву насіння сільськогосподарських культур з одночасною локальною обробкою ґрунту та пристрій для здійснення способу

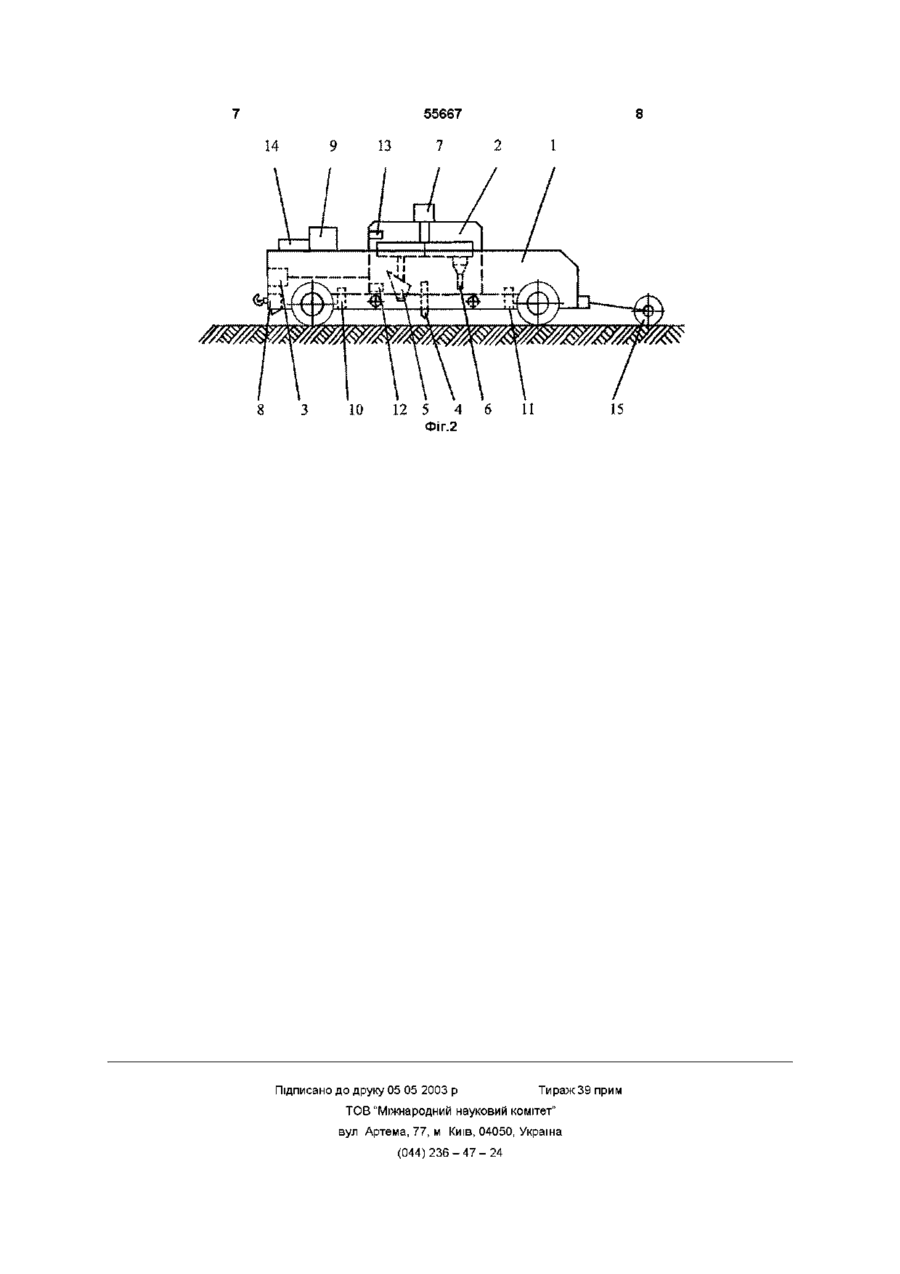

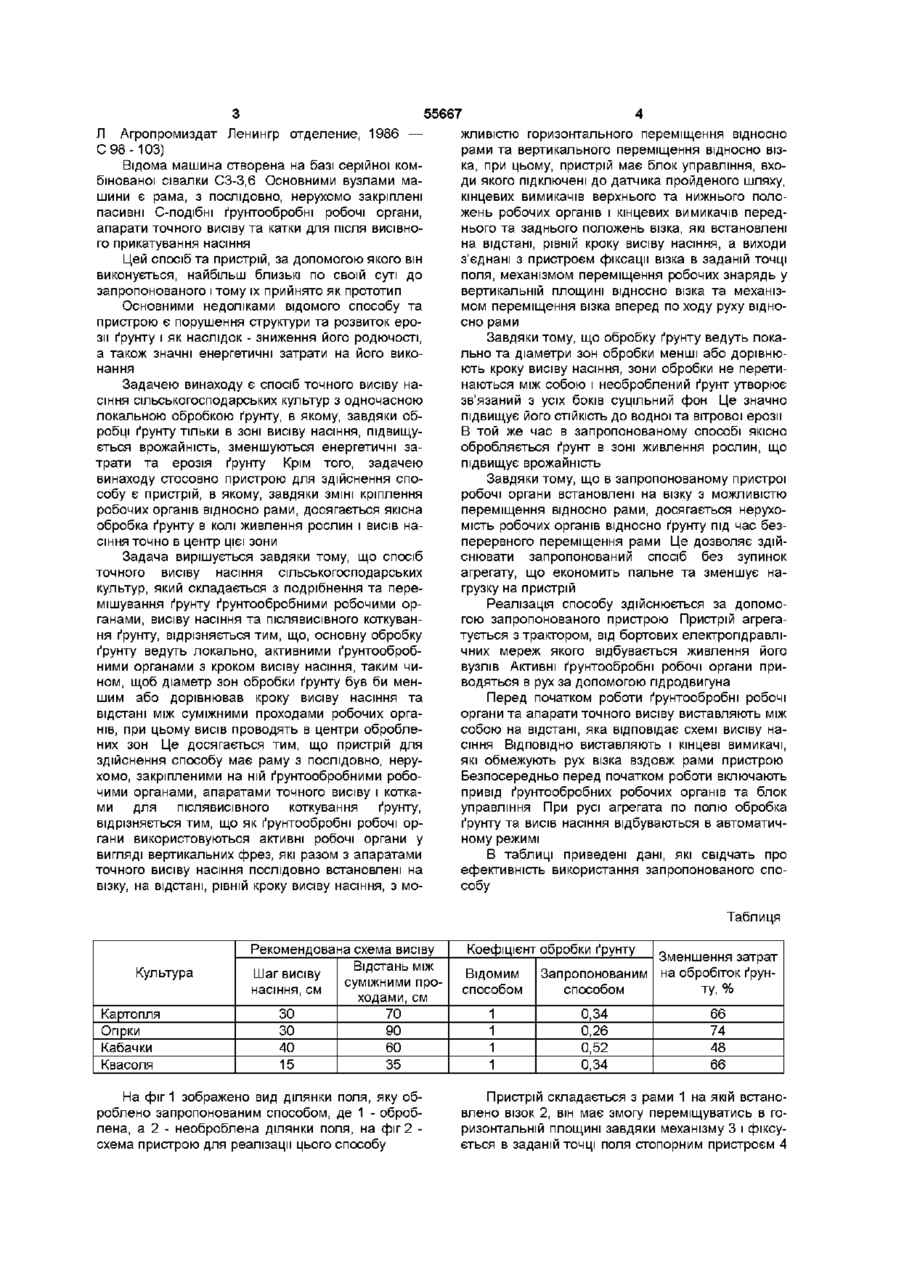

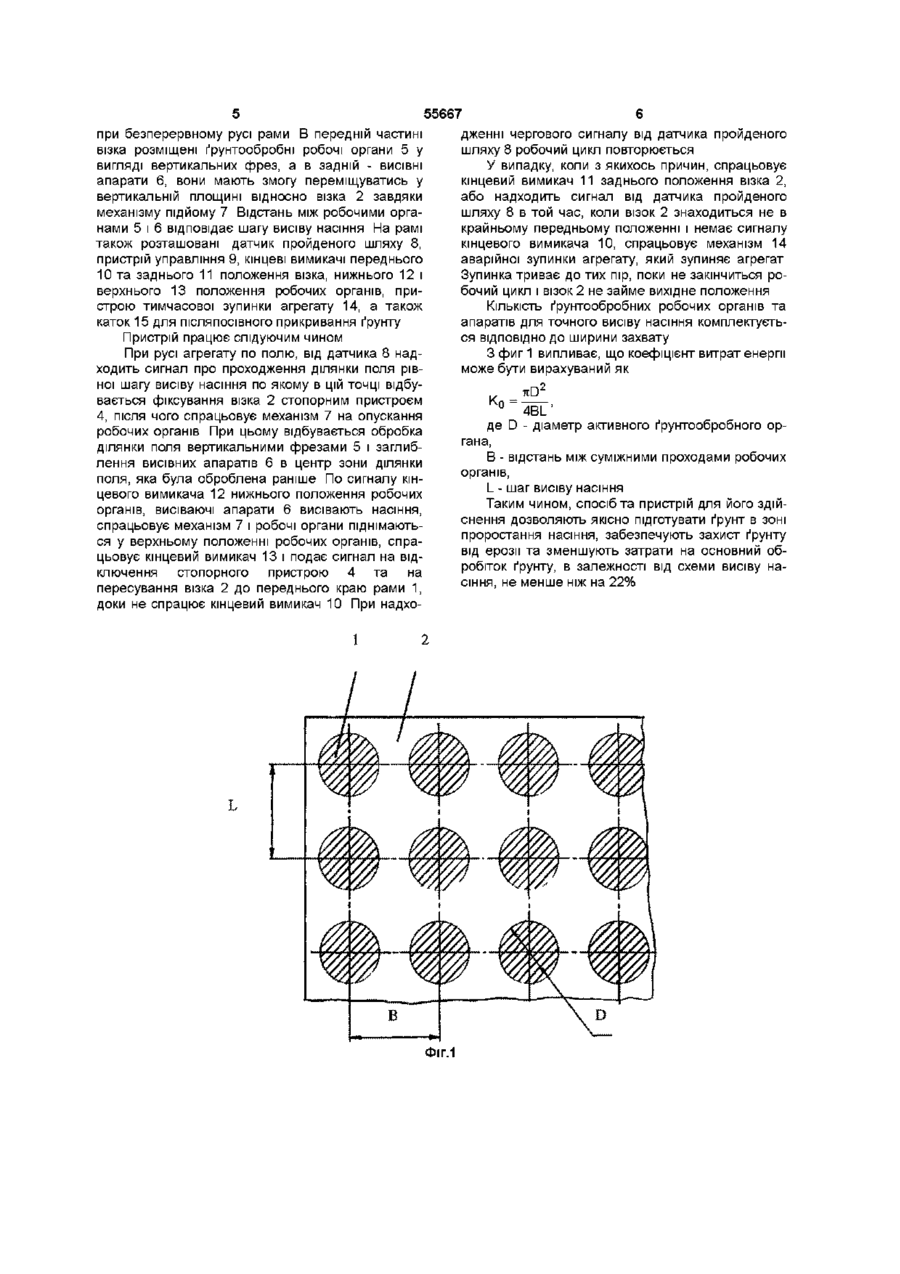

1 Спосіб точного висіву насіння сільськогосподарських культур з одночасною локальною обробкою ґрунту, що включає подрібнення та перемішування ґрунту ґрунтообробними робочими органами, висів насіння та післявисівне коткування ґрунту, який відрізняється тим, що основну обробку ґрунту ведуть локально активними робочими органами з кроком висіву насіння таким чином, щоб діаметр зон обробки ґрунту був менший або дорівнював кроку висіву насіння та відстані між суміжними проходами робочих органів, при цьому висів насіння проводять в центри оброблених зон 2 Пристрій для здійснення способу точного висіву насіння сільськогосподарських культур з одночас ною локальною обробкою ґрунту по п 1, що включає раму з послідовно нерухомо закріпленими на ній ґрунтообробними робочими органами, апаратами точного висіву і котками для ПІСЛЯВИСІВНОГО коткування ґрунту, який відрізняється тим, що як ґрунтообробні робочі органи використовуються активні робочі органи у вигляді вертикальних фрез, які разом з апаратами точного висіву насіння послідовно встановлені на візку на відстані, рівній кроку висіву насіння, з можливістю горизонтального переміщення разом з візком відносно рами та вертикального переміщення відносно візка, при цьому пристрій має блок управління, входи якого підключені до датчика пройденого шляху, кінцевих вимикачів верхнього та нижнього положення робочих органів, кінцевих вимикачів переднього та заднього положень візка, які встановлені на відстані, рівній кроку висіву насіння, а виходи з'єднані з пристроєм фіксації візка в заданій точці поля, механізмом переміщення робочих органів у вертикальній площині відносно візка і механізмом переміщення візка вперед по ходу руху відносно рами Винахід відноситься до сільського господарства, зокрема, до ґрунтозахисних технологій вирощування сільськогосподарських культур Відомий спосіб висіву насіння сільськогосподарських культур, який передбачає прямий посів стерневими сівалками (Прямой посев и минимальная обработка почвы // Аллен X , — М, 1985г) Така технологія забезпечує захист ґрунту від ерозії та руйнування, збереження вологи в ґрунті та мінімальні енергетичні витрати Основним недоліком цього способу є зниження потужності поживного шару ґрунту, погіршення його агрохімічних та агрофізичних властивостей, а також необхідність використання в значних об'ємах гербіцидів та ядохімікатів, що призводить до зниження родючості ґрунту та отримання екологічно брудної продукції До аналогів також можна віднести спосіб підготовки посадкових ям для саджанців і робочий орган для його здійснення Спосіб полягає в виконуванні посадкових ям та рихлення їх стінок (Ас СРСР № 1344267, 1987р , кл А01С5/04) Різниця З запропонованим способом полягає в тому, що виконування ям проводиться машиною, яка знаходить в статичному положенні, а ґрунт переміщується з зони обробки назовні У відомому способі виконують посадкові ями машиною, яка знаходиться в статичному положенні, а ґрунт переміщують з зон обробки назовні Відомий спосіб точного висіву насіння сільськогосподарських культур з одночасною обробкою ґрунту, в якому ґрунт подрібнюють та перемішують ґрунтообробними робочими органами, висівають насіння, після чого коткують В цьому способі грунт обробляють у вигляді безперервних полос з їх перекриттям, тобто виконують суцільний обробіток ґрунту Насіння висівають по обробленому фону Цей спосіб знайшов своє використання у комбінованих ґрунтообробно-посівних машинах, (наприклад, МКПП-3,6), які виконують всі технологічні операції за один прохід (А А Вилде и др Комбинированные почвообрабатывающие машины — 1 (О (О ю ю Л Агропромиздат Ленингр отделение, 1986 — С 98-103) Відома машина створена на базі серійної комбінованої сівалки СЗ-3,6 Основними вузлами машини є рама, з послідовно, нерухомо закріплені пасивні С-подібні ґрунтообробні робочі органи, апарати точного висіву та катки для після висівного прикатування насіння Цей спосіб та пристрій, за допомогою якого він виконується, найбільш близькі по своїй суті до запропонованого і тому їх прийнято як прототип Основними недоліками відомого способу та пристрою є порушення структури та розвиток ерозії ґрунту і як наслідок - зниження його родючості, а також значні енергетичні затрати на його виконання Задачею винаходу є спосіб точного висіву насіння сільськогосподарських культур з одночасною локальною обробкою ґрунту, в якому, завдяки обробці ґрунту тільки в зоні висіву насіння, підвищується врожайність, зменшуються енергетичні затрати та ерозія ґрунту Крім того, задачею винаходу стосовно пристрою для здійснення способу є пристрій, в якому, завдяки ЗМІНІ кріплення робочих органів відносно рами, досягається якісна обробка ґрунту в колі живлення рослин і висів насіння точно в центр цієї зони Задача вирішується завдяки тому, що спосіб точного висіву насіння сільськогосподарських культур, який складається з подрібнення та перемішування ґрунту ґрунтообробними робочими органами, висіву насіння та ПІСЛЯВИСІВНОГО коткування ґрунту, відрізняється тим, що, основну обробку ґрунту ведуть локально, активними ґрунтообробними органами з кроком висіву насіння, таким чином, щоб діаметр зон обробки ґрунту був би меншим або дорівнював кроку висіву насіння та відстані між суміжними проходами робочих органів, при цьому висів проводять в центри оброблених зон Це досягається тим, що пристрій для здійснення способу має раму з послідовно, нерухомо, закріпленими на ній ґрунтообробними робочими органами, апаратами точного висіву і котками для ПІСЛЯВИСІВНОГО коткування ґрунту, відрізняється тим, що як ґрунтообробні робочі органи використовуються активні робочі органи у вигляді вертикальних фрез, які разом з апаратами точного висіву насіння послідовно встановлені на візку, на відстані, рівній кроку висіву насіння, з мо 55667 жливістю горизонтального переміщення відносно рами та вертикального переміщення відносно візка, при цьому, пристрій має блок управління, входи якого підключені до датчика пройденого шляху, кінцевих вимикачів верхнього та нижнього положень робочих органів і кінцевих вимикачів переднього та заднього положень візка, які встановлені на відстані, рівній кроку висіву насіння, а виходи з'єднані з пристроєм фіксації візка в заданій точці поля, механізмом переміщення робочих знарядь у вертикальній площині відносно візка та механізмом переміщення візка вперед по ходу руху відносно рами Завдяки тому, що обробку ґрунту ведуть локально та діаметри зон обробки менші або дорівнюють кроку висіву насіння, зони обробки не перетинаються між собою і необроблений ґрунт утворює зв'язаний з усіх боків суцільний фон Це значно підвищує його СТІЙКІСТЬ до водної та вітрової ерозії В той же час в запропонованому способі якісно обробляється ґрунт в зоні живлення рослин, що підвищує врожайність Завдяки тому, що в запропонованому пристрої робочі органи встановлені на візку з можливістю переміщення відносно рами, досягається нерухомість робочих органів відносно ґрунту під час безперервного переміщення рами Це дозволяє здійснювати запропонований спосіб без зупинок агрегату, що економить пальне та зменшує нагрузку на пристрій Реалізація способу здійснюється за допомогою запропонованого пристрою Пристрій агрегатується з трактором, від бортових електрогідравлічних мереж якого відбувається живлення його вузлів Активні ґрунтообробні робочі органи приводяться в рух за допомогою пдродвигуна Перед початком роботи ґрунтообробні робочі органи та апарати точного висіву виставляють між собою на відстані, яка відповідає схемі висіву насіння ВІДПОВІДНО виставляють і кінцеві вимикачі, які обмежують рух візка вздовж рами пристрою Безпосередньо перед початком роботи включають привід ґрунтообробних робочих органів та блок управління При русі агрегата по полю обробка ґрунту та висів насіння відбуваються в автоматичному режимі В таблиці приведені дані, які свідчать про ефективність використання запропонованого способу Таблиця Культура Картопля Огірки Кабачки Квасоля Рекомендована схема висіву Відстань між Шаг висіву суміжними пронасіння, см ходами, см ЗО ЗО 40 15 70 90 60 35 На фіг 1 зображено вид ділянки поля, яку оброблено запропонованим способом, де 1 - оброблена, а 2 - необроблена ділянки поля, на фіг 2 схема пристрою для реалізації цього способу Коефіцієнт обробки ґрунту Відомим способом 1 1 1 1 Зменшення затрат Запропонованим на обробіток ґрунту, % способом 0,34 0,26 0,52 0,34 66 74 48 66 Пристрій складається з рами 1 на якій встановлено візок 2, він має змогу переміщуватись в горизонтальній площині завдяки механізму 3 і фіксується в заданій точці поля стопорним пристроєм 4 при безперервному русі рами В передній частині візка розміщені ґрунтообробні робочі органи 5 у вигляді вертикальних фрез, а в задній - ВИСІВНІ апарати 6, вони мають змогу переміщуватись у вертикальній площині відносно візка 2 завдяки механізму підйому 7 Відстань між робочими органами 5 і 6 відповідає шагу висіву насіння На рамі також розташовані датчик пройденого шляху 8, пристрій управління 9, кінцеві вимикачі переднього 10 та заднього 11 положення візка, нижнього 12 і верхнього 13 положення робочих органів, пристрою тимчасової зупинки агрегату 14, а також каток 15 для ПІСЛЯПОСІВНОГО прикривання ґрунту Пристрій працює слідуючим чином При русі агрегату по полю, від датчика 8 надходить сигнал про проходження ділянки поля рівної шагу висіву насіння по якому в цій точці відбувається фіксування візка 2 стопорним пристроєм 4, після чого спрацьовує механізм 7 на опускання робочих органів При цьому відбувається обробка ділянки поля вертикальними фрезами 5 і заглиблення висівних апаратів 6 в центр зони ділянки поля, яка була оброблена раніше По сигналу кінцевого вимикача 12 нижнього положення робочих органів, висіваючі апарати 6 висівають насіння, спрацьовує механізм 7 і робочі органи піднімаються у верхньому положенні робочих органів, спрацьовує кінцевий вимикач 13 і подає сигнал на відключення стопорного пристрою 4 та на пересування візка 2 до переднього краю рами 1, доки не спрацює кінцевий вимикач 10 При надхо 55667 дженні чергового сигналу від датчика пройденого шляху 8 робочий цикл повторюється У випадку, коли з якихось причин, спрацьовує кінцевий вимикач 11 заднього положення візка 2, або надходить сигнал від датчика пройденого шляху 8 в той час, коли візок 2 знаходиться не в крайньому передньому положенні і немає сигналу кінцевого вимикача 10, спрацьовує механізм 14 аварійної зупинки агрегату, який зупиняє агрегат Зупинка триває до тих пір, поки не закінчиться робочий цикл і візок 2 не займе вихідне положення КІЛЬКІСТЬ ґрунтообробних робочих органів та апаратів для точного висіву насіння комплектується ВІДПОВІДНО до ширини захвату З фиг 1 випливає, що коефіцієнт витрат енергії може бути вирахуваний як 2 к0о = — , 4BL де D - діаметр активного ґрунтообробного органа, В - відстань між суміжними проходами робочих органів, L - шаг висіву насіння Таким чином, спосіб та пристрій для його здійснення дозволяють якісно підготувати ґрунт в зоні проростання насіння, забезпечують захист ґрунту від ерозії та зменшують затрати на основний обробіток ґрунту, в залежності від схеми висіву насіння, не менше ніж на 22% 1 L Фіг.1 7 55667 14 9 З 13 10 7 12 5 2 4 6 Підписано до друку 05 05 2003 р 1 15 11 Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
