Газліфтний піднімач

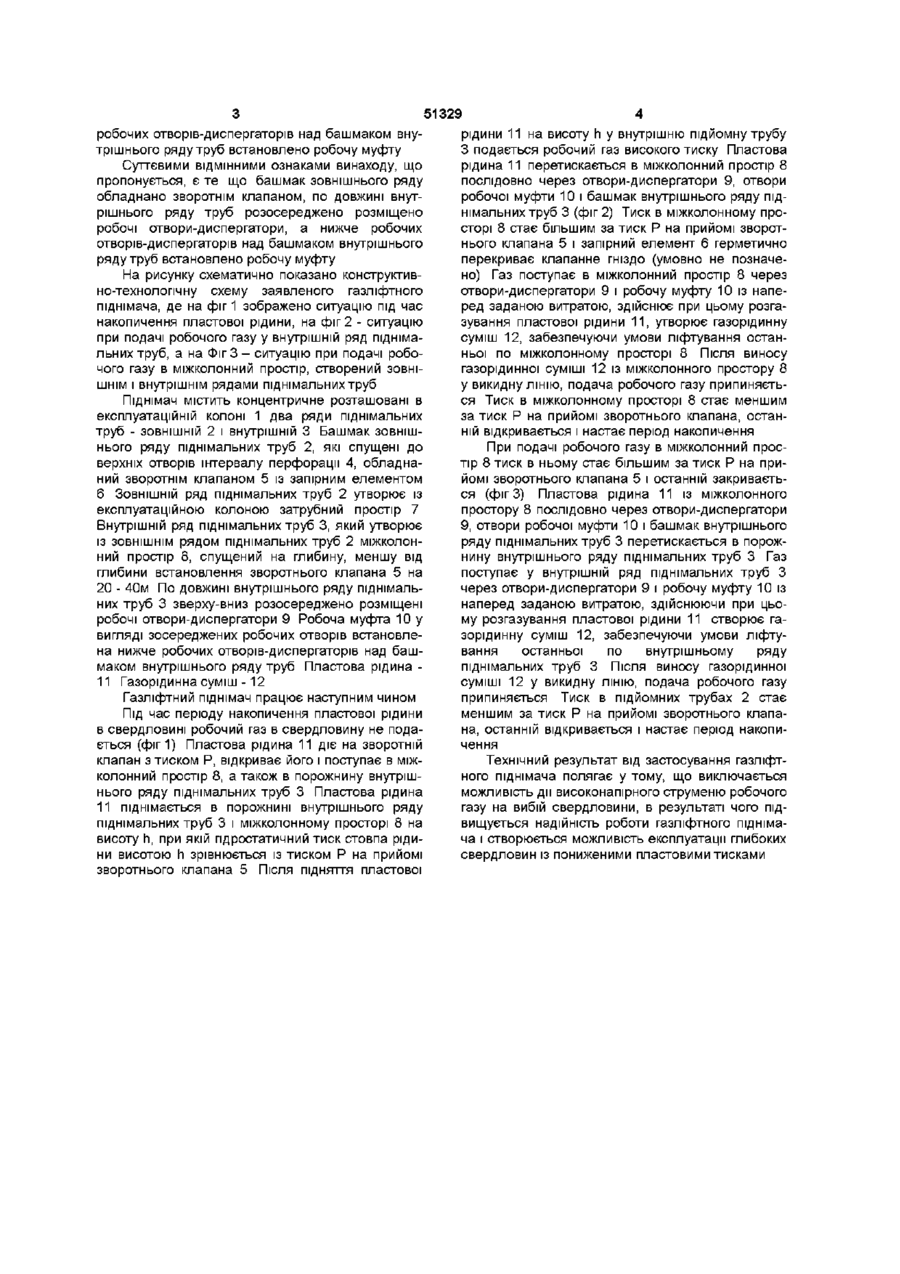

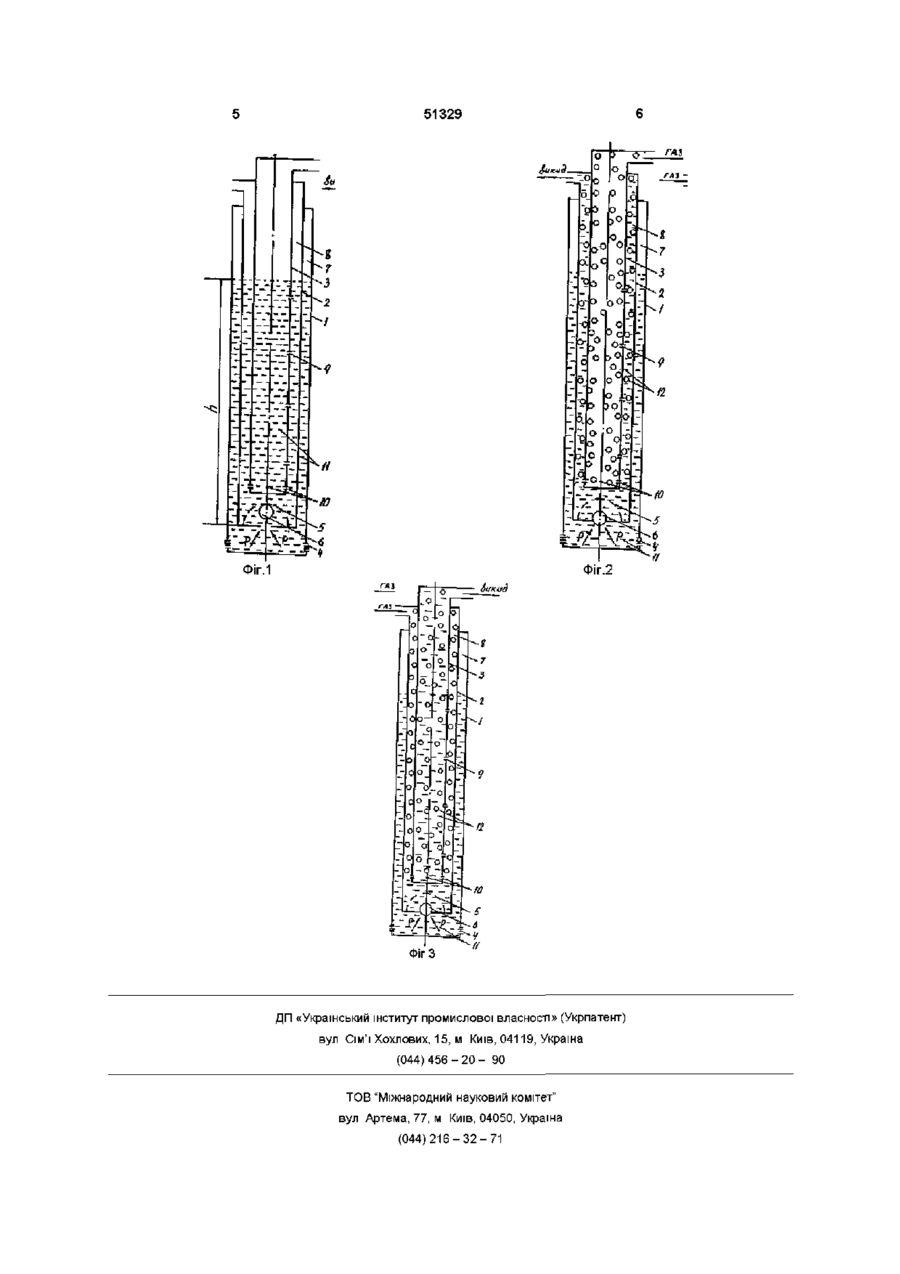

Газліфтний піднімач, який містить встановлені в експлуатаційній колоні два ряди концентрично розташованих піднімальних труб з башмаком зовнішнього ряду, встановленим над покрівлею продуктивного горизонту і башмаком внутрішнього ряду, розташованим над башмаком зовнішнього ряду, який відрізняється тим, що башмак зовнішнього ряду піднімальних труб обладнано зворотним клапаном, по довжині внутрішнього ряду труб розосереджено розміщено робочі отвори-диспергатори, а нижче робочих отворівдиспергаторів над башмаком внутрішнього ряду труб встановлено робочу муфту Винахід відноситься до нафтовидобувної промисловості, а конкретно, до експлуатації нафтових і газоконденсатних свердловин з пониженими пластовими та вибійними тисками за допомогою газліфтного способу експлуатації Відомий газліфтний піднімач (Патент України на винахід № 9886 СІ, МПК F 04 F 1/20, опубл ЗО 09 96 р , бюл № 3), який містить розміщену в експлуатаційній колоні підйомну трубу, яка утворює з експлуатаційною колоною затрубний простір, розосереджено розміщені на ПІДЙОМНІЙ трубі пускові газліфтні клапани і робочі отворидиспергатори, а нижче отворів диспергаторів розміщена робоча муфта у вигляді зосереджених робочих отворів і під нею хвостовик Недоліком газліфтного піднімача згідно патенту України №9886 є - збільшення вибійного тиску і зменшення дебіту свердловини внаслідок дії високонапірного струменю робочого газу в порожнині затрубного простору на вибій свердловини, - значні витрати газліфтного газу через отвори диспергатори при постійному його подаванні в затрубний простір або підйомну трубу Найбільш близьким за технічною суттю до заявленого винаходу с "Устройство для газлифтной эксплуатации скважини" (А с СССР № 1341396 Al, МПК F 04 F 1/20, опубл ЗО 09 87р , бюл № 36), який містить два ряди концентричне розташованих в експлуатаційній колоні піднімальних труб з газліфтними клапанами, встановленими па зовнішньому ряді труб, причому башмак внутрішнього ряду труб встановлений над башмаком зовнішньо го ряду нижче глибини розміщення нижнього газліфтного клапана, а джерело газу високого тиску з'єднане із міжтрубним простором, утвореним ЗОВНІШНІМ і внутрішнім рядами труб Недоліками цього пристрою є - неможливість проводити запуск свердловини і її експлуатацію з подачею робочого газу у внутрішній ряд піднімальних труб, внаслідок чого при подачі газу в міжтрубний простір зменшується глибина продувки свердловини і її дебіт, - шкідливий вплив високого тиску робочого газу на вибій свердловини, в результаті чого в свердловинах з пониженими пластовими тисками частина пластової рідини, що знаходиться в трубах і міжколонному просторі протискається назад в пласт Мета запропонованого винаходу полягає в тому, щоби створити такий газліфтний піднімач, в якому введення нових конструктивних елементів і їх взаємне розміщення дало б можливість підвищити надійність та ефективність його роботи при експлуатації свердловин із пониженими пластовими тисками, Суть винаходу полягає в тому, що газліфтний піднімач, який містить встановлені в експлуатаційній колоні два ряди концентричне розташованих піднімальних труб з башмаком зовнішнього ряду, встановленим над покрівлею продуктивного горизонта і башмаком внутрішнього ряду розташованим над башмаком зовнішнього ряду, башмак зовнішнього ряду обладнано зворотнім клапаном, по довжині внутрішнього ряду труб розосереджено розміщено робочі отвори-диспергатори, а нижче со Ю 51329 робочих отворів-диспергаторів над башмаком внутрішнього ряду труб встановлено робочу муфту Суттєвими ВІДМІННИМИ ознаками винаходу, що пропонується, є те що башмак зовнішнього ряду обладнано зворотнім клапаном, по довжині внутрішнього ряду труб розосереджено розміщено робочі отвори-диспергатори, а нижче робочих отворів-диспергаторів над башмаком внутрішнього ряду труб встановлено робочу муфту На рисунку схематично показано конструктивно-технологічну схему заявленого газліфтного піднімача, де на фіг 1 зображено ситуацію під час накопичення пластової рідини, на фіг 2 - ситуацію при подачі робочого газу у внутрішній ряд піднімальних труб, а на Фіг 3 - ситуацію при подачі робочого газу в міжколонний простір, створений ЗОВНІШНІМ і внутрішнім рядами піднімальних труб Піднімач містить концентричне розташовані в експлуатаційній колоні 1 два ряди піднімальних труб - ЗОВНІШНІЙ 2 і внутрішній 3 Башмак зовнішнього ряду піднімальних труб 2, які спущені до верхніх отворів інтервалу перфорації 4, обладнаний зворотнім клапаном 5 із запірним елементом 6 ЗОВНІШНІЙ ряд піднімальних труб 2 утворює із експлуатаційною колоною затрубний простір 7 Внутрішній ряд піднімальних труб 3, який утворює із ЗОВНІШНІМ рядом піднімальних труб 2 міжколонний простір 8, спущений на глибину, меншу від глибини встановлення зворотнього клапана 5 на 20 - 40м По довжині внутрішнього ряду піднімальних труб 3 зверху-вниз розосереджено розміщені робочі отвори-диспергатори 9 Робоча муфта 10 у вигляді зосереджених робочих отворів встановлена нижче робочих отворів-диспергаторів над башмаком внутрішнього ряду труб Пластова рідина 11 Газорідинна суміш -12 Газліфтний піднімач працює наступним чином Під час періоду накопичення пластової рідини в свердловині робочий газ в свердловину не подається (фиг 1) Пластова рідина 11 діє на зворотній клапан з тиском Р, відкриває його і поступає в міжколонний простір 8, а також в порожнину внутрішнього ряду піднімальних труб 3 Пластова рідина 11 піднімається в порожнині внутрішнього ряду піднімальних труб 3 і міжколонному просторі 8 на висоту п, при якій гідростатичний тиск стовпа рідини висотою h зрівнюється із тиском Р на прийомі зворотнього клапана 5 Після підняття пластової рідини 11 на висоту h у внутрішню підйомну трубу З подається робочий газ високого тиску Пластова рідина 11 перетискається в міжколонний простір 8 послідовно через отвори-диспергатори 9, отвори робочої муфти 10 і башмак внутрішнього ряду піднімальних труб 3 (фіг 2) Тиск в міжколонному просторі 8 стає більшим за тиск Р на прийомі зворотнього клапана 5 і запірний елемент 6 герметично перекриває клапанне гніздо (умовно не позначено) Газ поступає в міжколонний простір 8 через отвори-диспергатори 9 і робочу муфту 10 із наперед заданою витратою, здійснює при цьому розгазування пластової рідини 11, утворює газорідинну суміш 12, забезпечуючи умови ліфтування останньої по міжколонному просторі 8 Після виносу газорідинної суміші 12 із міжколонного простору 8 у викидну ЛІНІЮ, подача робочого газу припиняється Тиск в міжколонному просторі 8 стає меншим за тиск Р на прийомі зворотнього клапана, останній відкривається і настає період накопичення При подачі робочого газу в міжколонний простір 8 тиск в ньому стає більшим за тиск Р на прийомі зворотнього клапана 5 і останній закривається (фіг 3) Пластова рідина 11 із міжколонного простору 8 послідовно через отвори-диспергатори 9, отвори робочої муфти 10 і башмак внутрішнього ряду піднімальних труб 3 перетискається в порожнину внутрішнього ряду піднімальних труб 3 Газ поступає у внутрішній ряд піднімальних труб З через отвори-диспергатори 9 і робочу муфту 10 із наперед заданою витратою, здійснюючи при цьому розгазування пластової рідини 11 створює газорідинну суміш 12, забезпечуючи умови ліфтування останньої по внутрішньому ряду піднімальних труб 3 Після виносу газорідинної суміші 12 у викидну ЛІНІЮ, подача робочого газу припиняється Тиск в підйомних трубах 2 стає меншим за тиск Р на прийомі зворотнього клапана, останній відкривається і настає період накопичення Технічний результат від застосування газліфтного піднімача полягає у тому, що виключається можливість дії високонапірного струменю робочого газу на вибій свердловини, в результаті чого підвищується надійність роботи газліфтного піднімача і створюється можливість експлуатації глибоких свердловин із пониженими пластовими тисками 51329 ГАЗ Фіг.2 ФІГ.1 ФігЗ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
