Установка для озонотерапії, озонатор і камера синтезу озону

Номер патенту: 51193

Опубліковано: 15.11.2002

Автор: Назаров Євген Іванович

Є ще 1 сторінка.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

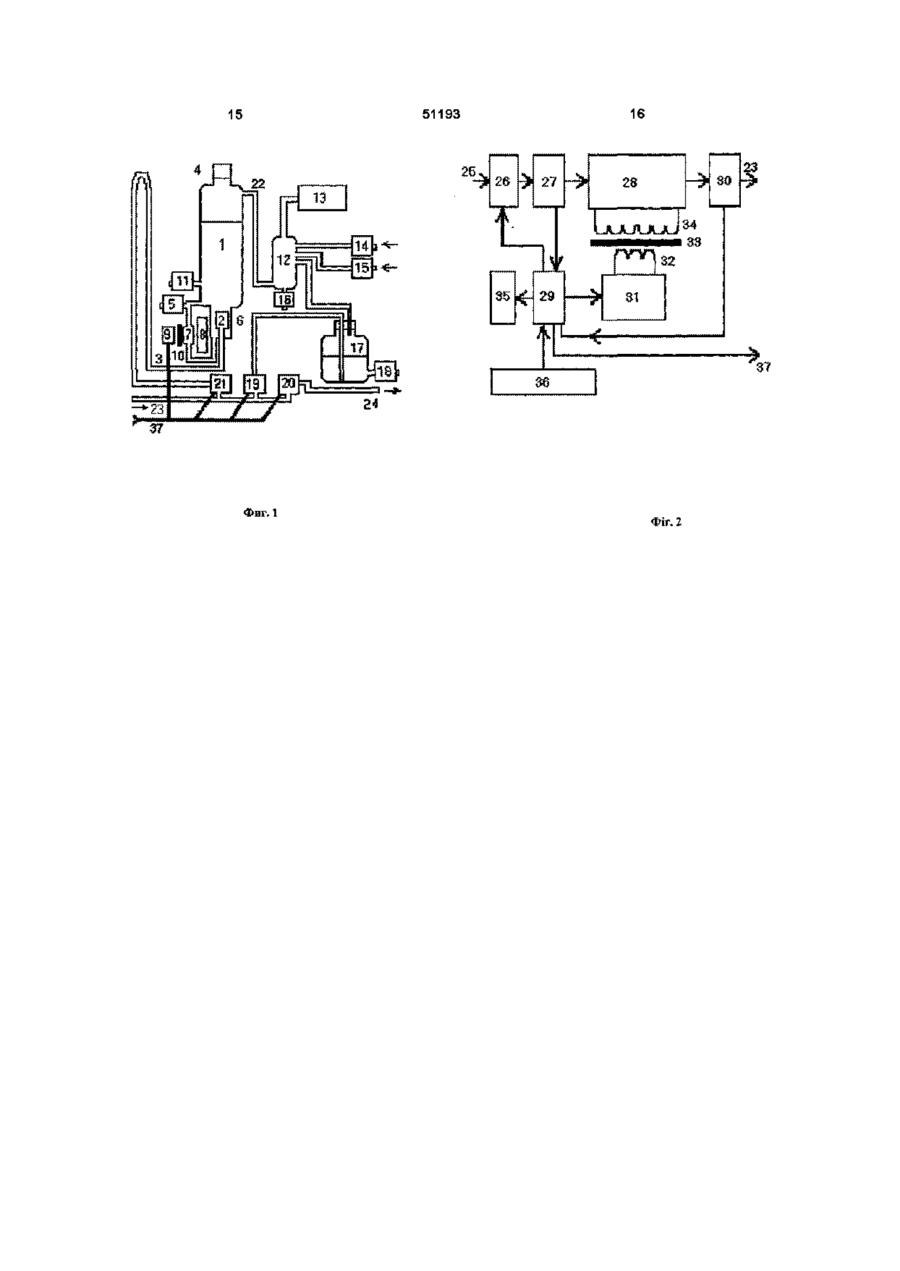

1. Установка для озонотерапії, що містить ємність для рідини, що озонується, всередині якої в нижній її частині розташований розпилювач озоно-кисневої суміші, входи якого розташовані на різних рівнях відносно розпилювача, причому частина вказаного патрубка є оптичною кюветою, розміщеною між фотоелементом і джерелом світла, крім того, нижня частина ємності для рідини, що озонується, забезпечена патрубком для зливу рідини, що озонується, а до верхньої частини ємності для рідини, що озонується, приєднаний уловлювач конденсату, до якого приєднані деозонатор, патрубок подачі відпрацьованої озоно-кисневої суміші, зливний патрубок і ємність для озонування масел, забезпечена зливним патрубком і сполучена з розподільним вузлом, до якого приєднані подавальний патрубок озоно-кисневої суміші і патрубок озоно-кисневої суміші, що відводять.

2. Озонатор, що містить патрубок для введення кисню або суміші, яка містить кисень, патрубок виведення, високовольтне джерело напруги і камеру синтезу озону, який відрізняється тим, що він додатково містить регулятор потоку газу, датчик швидкості потоку газу, датчик концентрації озону, блок управління, логічний блок, пристрій відображення інформації і підвищувальний трансформатор, при цьому патрубок введення кисню або суміші, яка містить кисень, приєднаний до входу регулятора потоку газу, вихід якого сполучений з входом датчика швидкості потоку газу, один вихід якого сполучений з камерою синтезу озону, а другий - з логічним блоком, крім того, вихід камери синтезу озону сполучений з датчиком концентрації озону, до якого приєднаний патрубок виведення, причому датчик концентрації озону сполучений також з логічним блоком, до якого приєднані високовольтне джерело напруги, блок управління, пристрій відображення інформації і регулятор потоку газу.

3. Озонатор за п. 2, який відрізняється тим, що як регулятор потоку газу він містить переривач потоку газу.

4. Камера синтезу озону, всередині якої установлені перший і другий металеві електроди, які підключені до джерела високої напруги і розташовані навпроти один одного, а між ними розміщена діелектрична пластина, крім того, камера синтезу озону забезпечена каналом введення кисню або газу, який містить кисень, і каналом виведення, а внутрішня поверхня стінок камери синтезу озону виконана з озоностійкого матеріалу, яка відрізняється тим, що поверхні металевих електродів розташовані навпроти одна одної і виконані розвиненими, а діелектрична пластина установлена між металевими електродами з утворенням зазору між нею і розвиненими поверхнями металевих електродів, при цьому канали введення кисню або газу, який містить кисень, і виведення виконані в тілі металевих електродів.

5. Камера синтезу озону за п. 4, яка відрізняється тим, що канал введення кисню або газу, який містить кисень, і канал виведення виконані в центральній частині металевих електродів, а діелектрична пластина установлена з утворенням зазорів між нею і внутрішньою поверхньою стінки камери синтезу озону.

6. Камера синтезу озону за п. 4, яка відрізняється тим, що діелектрична пластина установлена між металевими електродами з утворенням одного зазору між нею і внутрішньою поверхнею стінки камери, а канали виконані біля стінки камери синтезу озону.

7. Камера синтезу озону за п. 4, яка відрізняється тим, що вона забезпечена обвідним трубопроводом, що примикає до термоелектричного холодильника, а діелектрична пластина встановлена між металевими електродами таким чином, що її бічні сторони герметично сполучені зі стінками камери синтезу озону.

8. Камера синтезу озону за п. 4, яка відрізняється тим, що вона забезпечена додатковим каналом введення кисню або газу, який містить кисень, і додатковим каналом виведення, кожний з яких виконаний у вигляді обвідного трубопроводу.

9. Камера синтезу озону за п. 4, яка відрізняється тим, що в тілі кожного металевого електрода виконаний канал для подачі холодоагенту.

10. Камера синтезу озону за п. 4, яка відрізняється тим, що кожний металевий електрод забезпечений примикаючим до нього блоком охолоджування, що включає сполучені між собою термоелектричний холодильник, повітряний вентилятор і радіатор, при цьому термоелектричні холодильники першого і другого металевих електродів сполучені з ізолюючим трансформатором, що електрично розділяє ланцюги живлення термоелектричних холодильників і повітряних вентиляторів першого і другого металевих електродів.

11. Камера синтезу озону за п. 4, яка відрізняється тим, що кожний металевий електрод забезпечений примикаючим до нього блоком охолоджування, що включає сполучені між собою термоелектричний холодильник, повітряний вентилятор і радіатор, при цьому термоелектричний холодильник одного з металевих електродів сполучений з ізолюючим трансформатором, що електрично розділяє ланцюги живлення термоелектричних холодильників і повітряних вентиляторів першого і другого металевих електродів, причому ланцюги живлення термоелектричного холодильника другого металевого електрода заземлені.

Текст

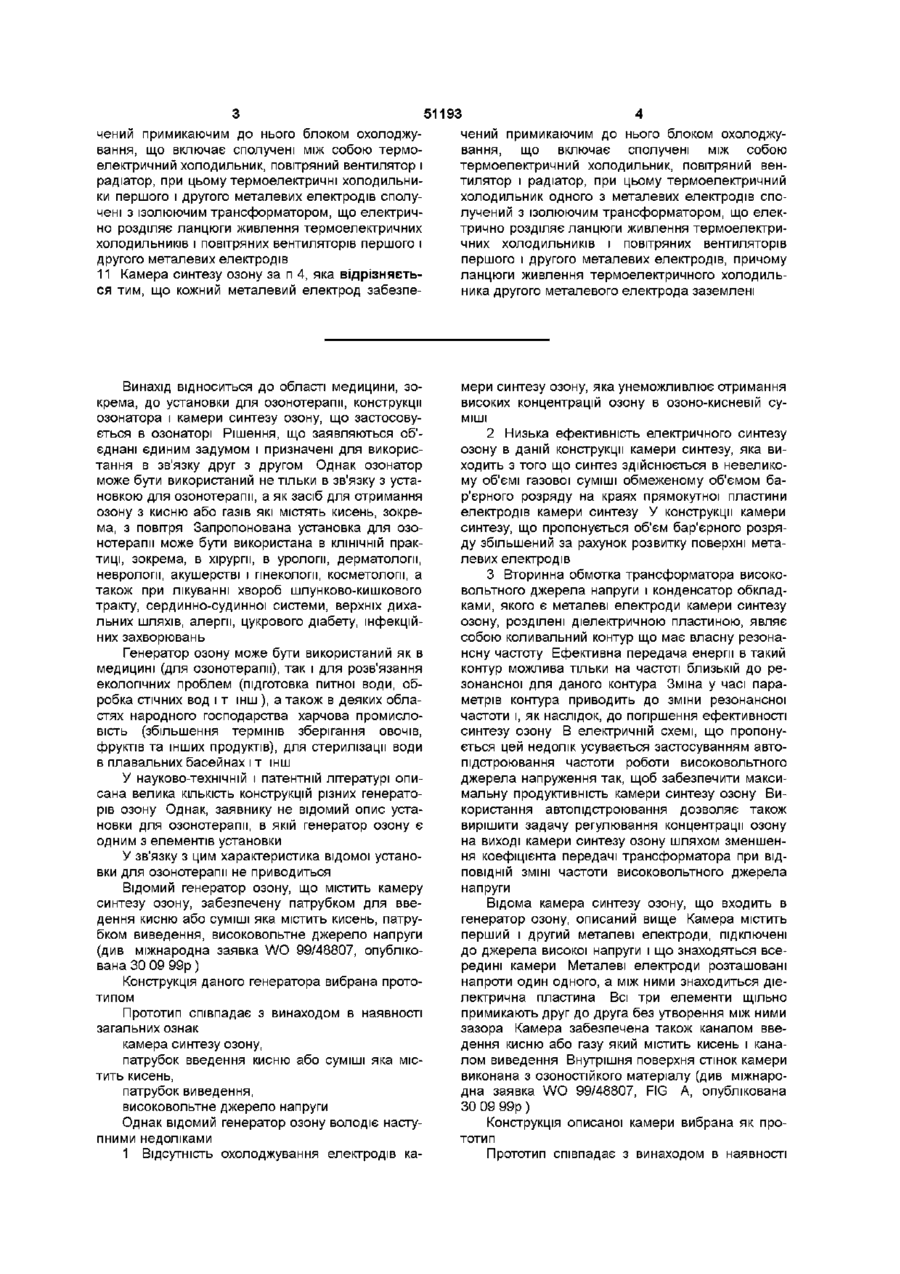

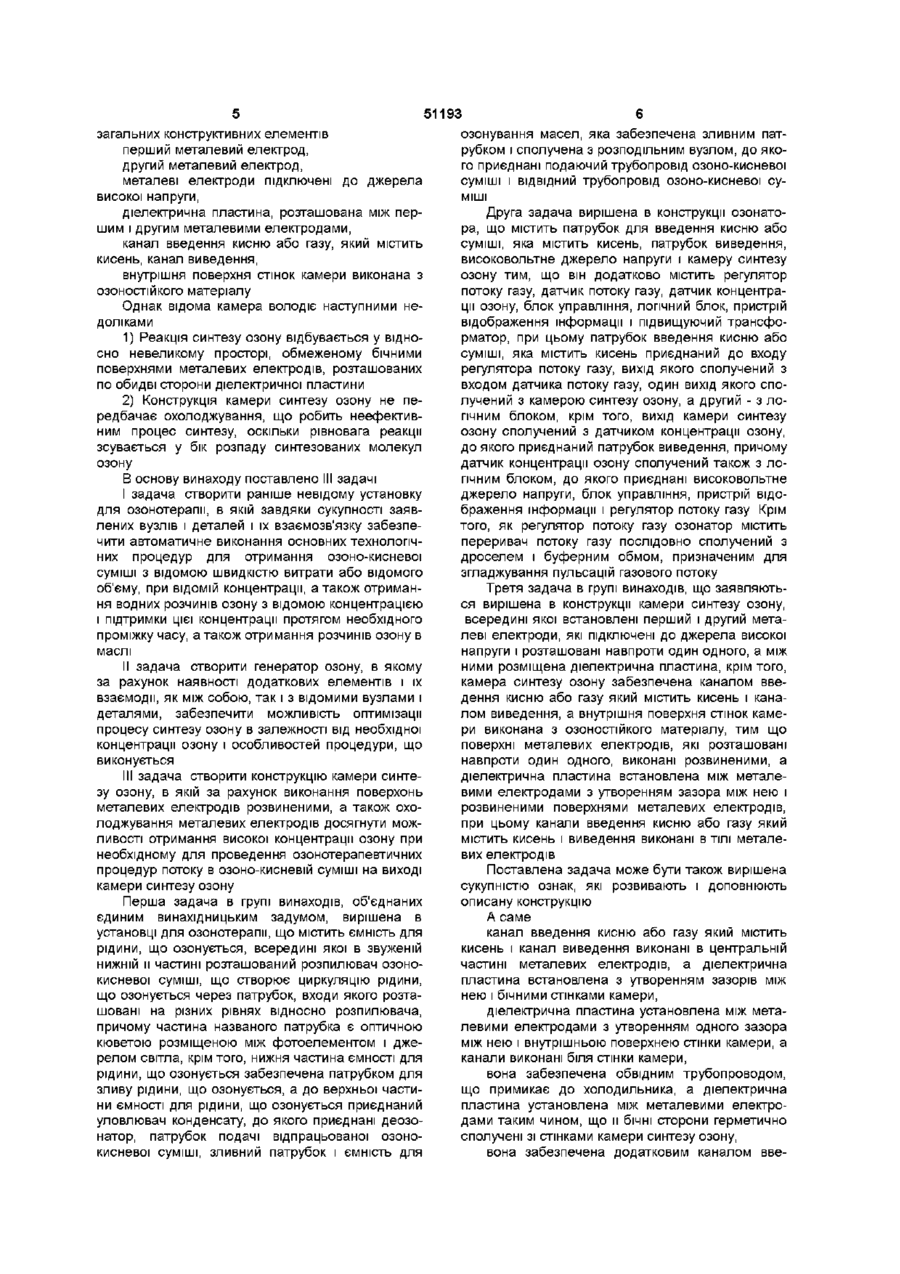

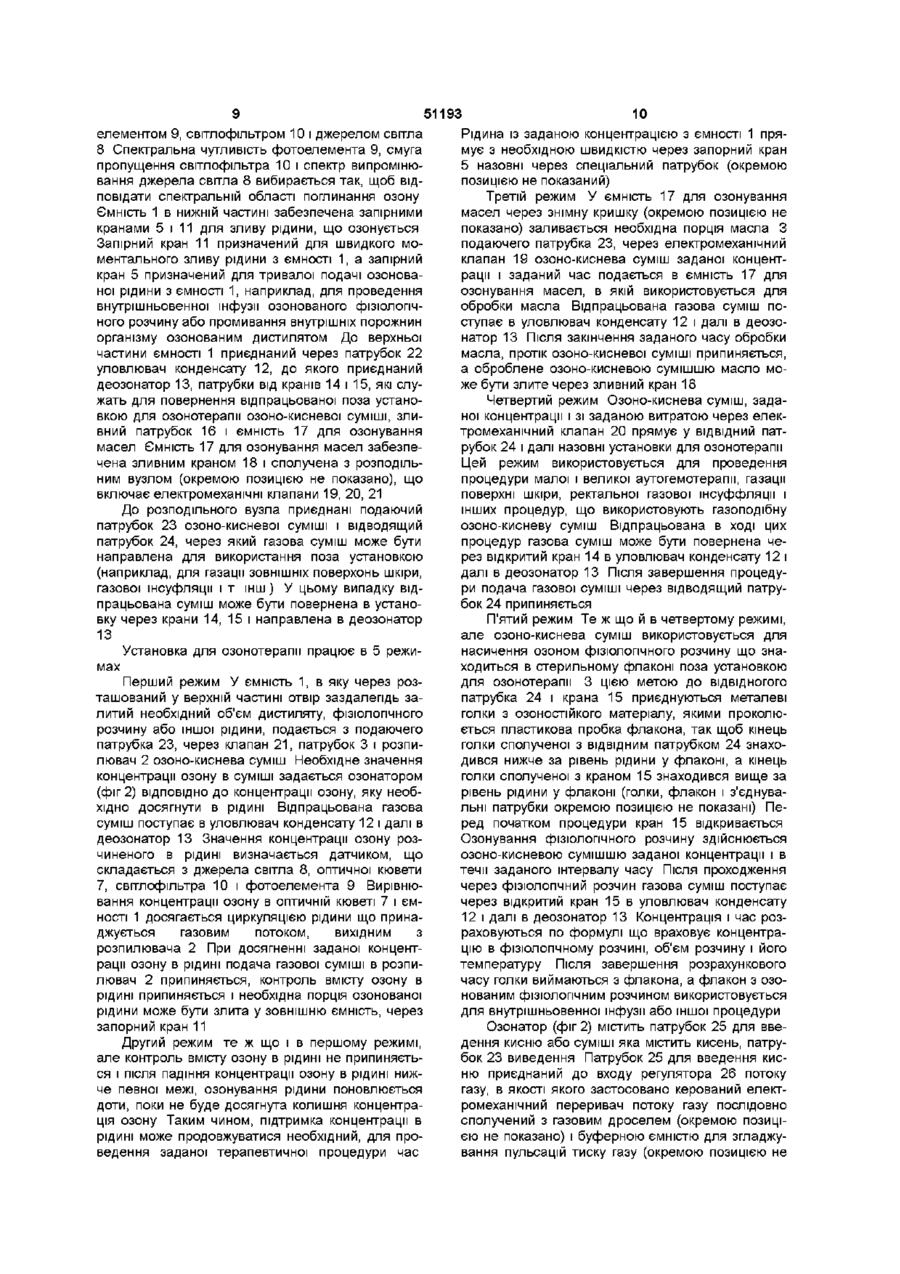

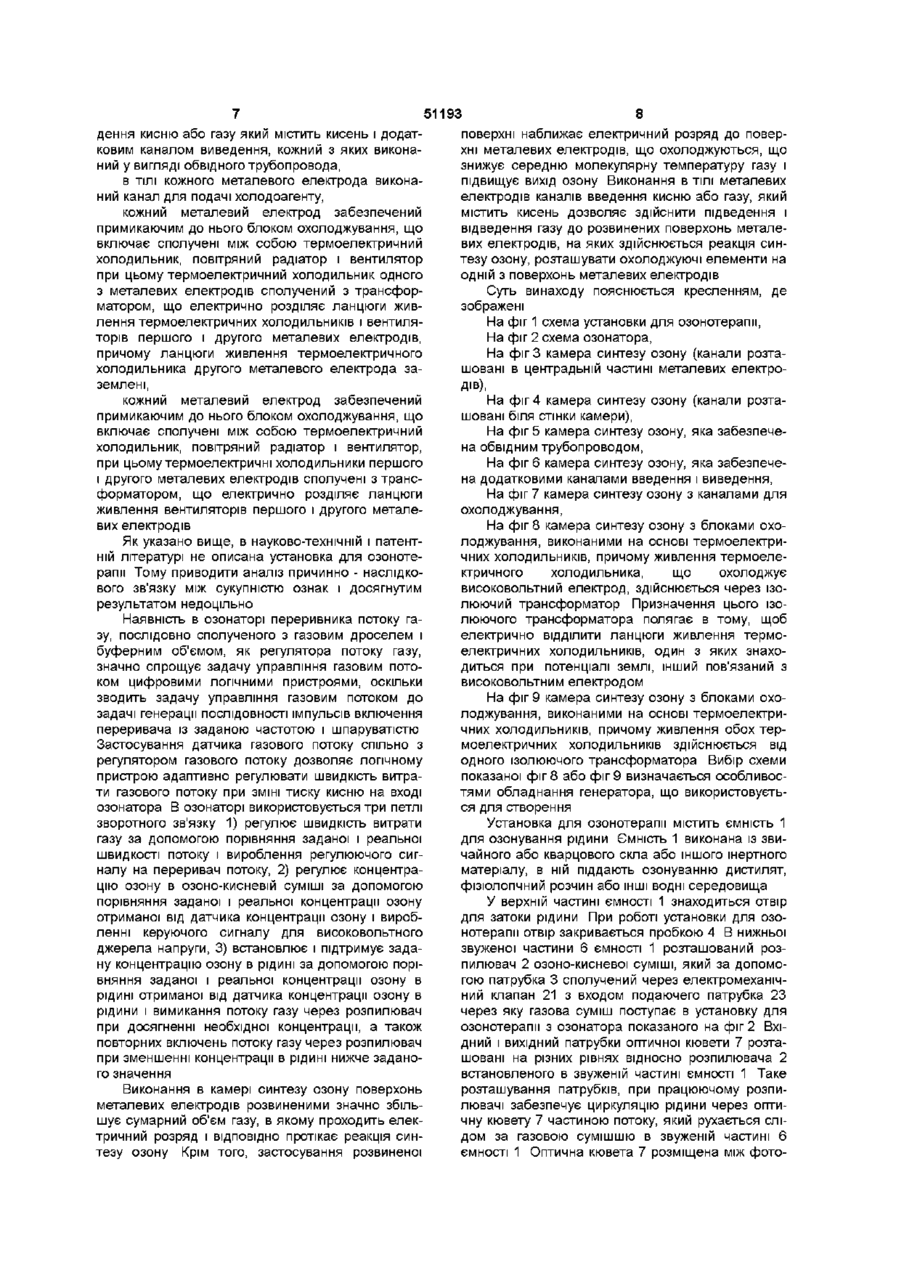

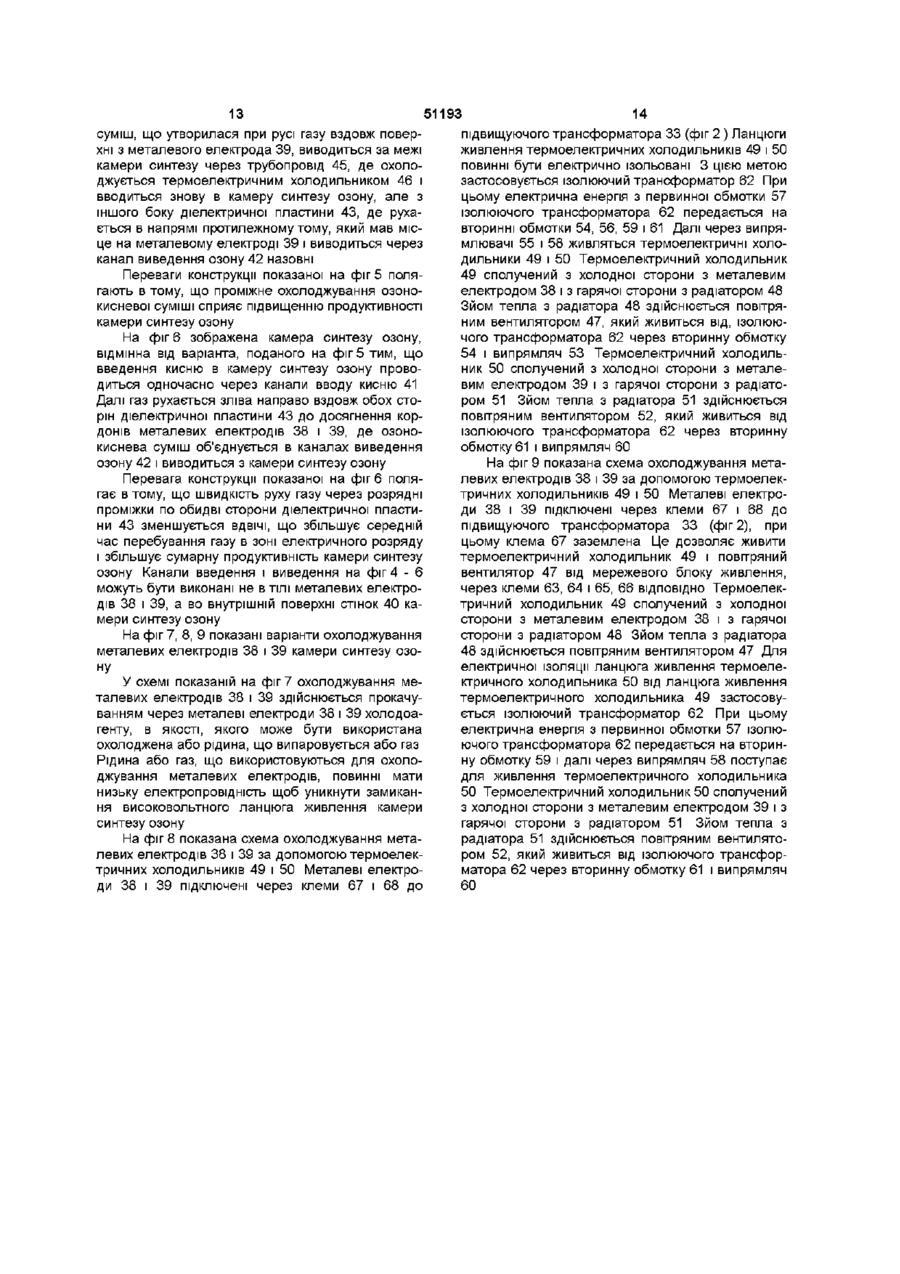

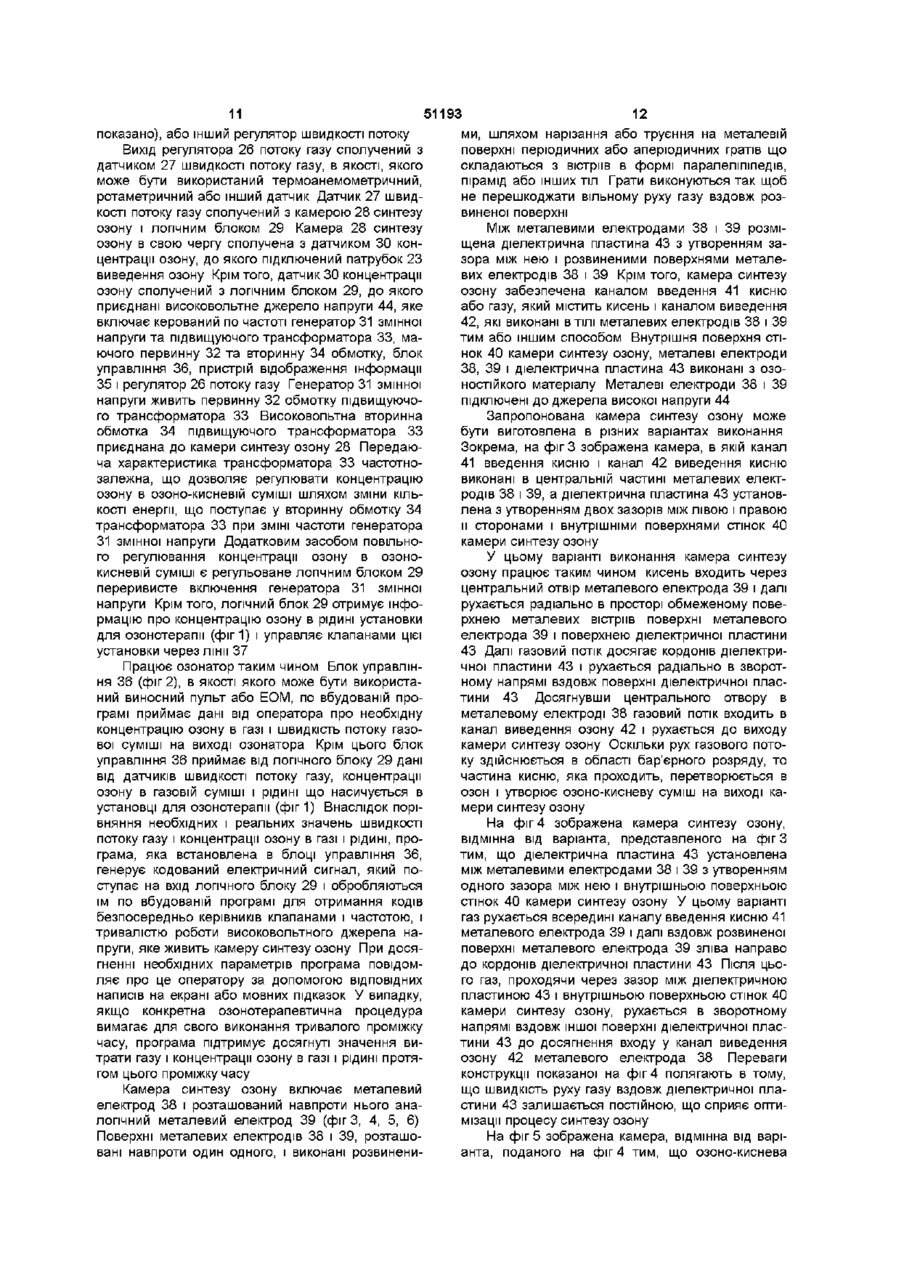

1 Установка для озонотерапм, що містить ємність для рідини, що озонується, всередині якої в нижній и частині розташований розпилювач озоно-кисневої суміші, входи якого розташовані на різних рівнях відносно розпилювача, причому частина вказаного патрубка є оптичною кюветою, розміщеною між фотоелементом і джерелом світла, крім того, нижня частина ємності для рідини, що озонується, забезпечена патрубком для зливу рідини, що озонується, а до верхньої частини ємності для рідини, що озонується, приєднаний уловлювач конденсату, до якого приєднані деозонатор, патрубок подачі відпрацьованої озонокисневої суміші, зливний патрубок і ємність для озонування масел, забезпечена зливним патрубком і сполучена з розподільним вузлом, до якого приєднані подавальний патрубок озоно-кисневої суміші і патрубок озоно-кисневої суміші, що відводять 2 Озонатор, що містить патрубок для введення кисню або суміші, яка містить кисень, патрубок виведення, високовольтне джерело напруги і камеру синтезу озону, який відрізняється тим, що він додатково містить регулятор потоку газу, датчик швидкості потоку газу, датчик концентрації озону, блок управління, логічний блок, пристрій відображення інформації і підвищувальний трансформатор, при цьому патрубок введення кисню або суміші, яка містить кисень, приєднаний до входу регулятора потоку газу, вихід якого сполучений з входом датчика швидкості потоку газу, один вихід якого сполучений з камерою синтезу озону, а другий - з логічним блоком, крім того, вихід камери синтезу озону сполучений з датчиком концентрації озону, до якого приєднаний патрубок виведення, причому датчик концентрації озону сполучений також з логічним блоком, до якого приєднані високовольтне джерело напруги, блок управління, пристрій відображення інформації і регулятор потоку газу 3 Озонатор за п 2, який відрізняється тим, що як регулятор потоку газу він містить переривач пото ку газу 4 Камера синтезу озону, всередині якої установлені перший і другий металеві електроди, які підключені до джерела високої напруги і розташовані навпроти один одного, а між ними розміщена діелектрична пластина, крім того, камера синтезу озону забезпечена каналом введення кисню або газу, який містить кисень, і каналом виведення, а внутрішня поверхня стінок камери синтезу озону виконана з озоностійкого матеріалу, яка відрізняється тим, що поверхні металевих електродів розташовані навпроти одна одної і виконані розвиненими, а діелектрична пластина установлена між металевими електродами з утворенням зазору між нею і розвиненими поверхнями металевих електродів, при цьому канали введення кисню або газу, який містить кисень, і виведення виконані в ТІЛІ металевих електродів 5 Камера синтезу озону за п 4, яка відрізняється тим, що канал введення кисню або газу, який містить кисень, і канал виведення виконані в центральній частині металевих електродів, а діелектрична пластина установлена з утворенням зазорів між нею і внутрішньою поверхньою стінки камери синтезу озону 6 Камера синтезу озону за п 4, яка відрізняється тим, що діелектрична пластина установлена між металевими електродами з утворенням одного зазору між нею і внутрішньою поверхнею стінки камери, а канали виконані біля стінки камери синтезу озону 7 Камера синтезу озону за п 4, яка відрізняється тим, що вона забезпечена обвідним трубопроводом, що примикає до термоелектричного холодильника, а діелектрична пластина встановлена між металевими електродами таким чином, що и бічні сторони герметично сполучені зі стінками камери синтезу озону 8 Камера синтезу озону за п 4, яка відрізняється тим, що вона забезпечена додатковим каналом введення кисню або газу, який містить кисень, і додатковим каналом виведення, кожний з яких виконаний у вигляді обвідного трубопроводу 9 Камера синтезу озону за п 4, яка відрізняється тим, що в ТІЛІ кожного металевого електрода виконаний канал для подачі холодоагенту 10 Камера синтезу озону за п 4, яка відрізняється тим, що кожний металевий електрод забезпе СО Ю 51193 чений примикаючим до нього блоком охолоджування, що включає сполучені між собою термоелектричний холодильник, повітряний вентилятор і радіатор, при цьому термоелектричні холодильники першого і другого металевих електродів сполучені з ізолюючим трансформатором, що електрично розділяє ланцюги живлення термоелектричних холодильників і повітряних вентиляторів першого і другого металевих електродів 11 Камера синтезу озону за п 4, яка відрізняється тим, що кожний металевий електрод забезпе чений примикаючим до нього блоком охолоджування, що включає сполучені між собою термоелектричний холодильник, повітряний вентилятор і радіатор, при цьому термоелектричний холодильник одного з металевих електродів сполучений з ізолюючим трансформатором, що електрично розділяє ланцюги живлення термоелектричних холодильників і повітряних вентиляторів першого і другого металевих електродів, причому ланцюги живлення термоелектричного холодильника другого металевого електрода заземлені Винахід відноситься до області медицини, зокрема, до установки для озонотерапм, конструкції озонатора і камери синтезу озону, що застосовується в озонаторі Рішення, що заявляються об'єднані єдиним задумом і призначені для використання в зв'язку друг з другом Однак озонатор може бути використаний не тільки в зв'язку з установкою для озонотерапм, а як засіб для отримання озону з кисню або газів які містять кисень, зокрема, з повітря Запропонована установка для озонотерапм може бути використана в КЛІНІЧНІЙ практиці, зокрема, в хірурги, в урологи, дерматологи, неврологи, акушерстві і гінекологи, косметологи, а також при лікуванні хвороб шлунково-кишкового тракту, сердинно-судинної системи, верхніх дихальних шляхів, алергії, цукрового діабету, інфекційних захворювань мери синтезу озону, яка унеможливлює отримання високих концентрацій озону в озоно-кисневій суміші 2 Низька ефективність електричного синтезу озону в даній конструкції камери синтезу, яка виходить з того що синтез здійснюється в невеликому об'ємі газової суміші обмеженому об'ємом бар'єрного розряду на краях прямокутної пластини електродів камери синтезу У конструкції камери синтезу, що пропонується об'єм бар'єрного розряду збільшений за рахунок розвитку поверхні металевих електродів 3 Вторинна обмотка трансформатора високовольтного джерела напруги і конденсатор обкладками, якого є металеві електроди камери синтезу озону, розділені діелектричною пластиною, являє собою коливальний контур що має власну резонансну частоту Ефективна передача енергії в такий контур можлива тільки на частоті близькій до резонансної для даного контура Зміна у часі параметрів контура приводить до зміни резонансної частоти і, як наслідок, до погіршення ефективності синтезу озону В електричній схемі, що пропонується цей недолік усувається застосуванням автопідстроювання частоти роботи високовольтного джерела напруження так, щоб забезпечити максимальну продуктивність камери синтезу озону Використання автопідстроювання дозволяє також вирішити задачу регулювання концентрації озону на виході камери синтезу озону шляхом зменшення коефіцієнта передачі трансформатора при ВІДПОВІДНІЙ ЗМІНІ частоти високовольтного джерела напруги Генератор озону може бути використаний як в медицині (для озонотерапії), так і для розв'язання екологічних проблем (підготовка питної води, обробка стічних вод і т інш ), а також в деяких областях народного господарства харчова промисловість (збільшення термінів зберігання овочів, фруктів та інших продуктів), для стерилізації води в плавальних басейнах і т інш У науково-технічній і патентній літературі описана велика КІЛЬКІСТЬ конструкцій різних генераторів озону Однак, заявнику не відомий опис установки для озонотерапм, в якій генератор озону є одним з елементів установки У зв'язку з цим характеристика відомої установки для озонотерапії не приводиться Відомий генератор озону, що містить камеру синтезу озону, забезпечену патрубком для введення кисню або суміші яка містить кисень, патрубком виведення, високовольтне джерело напруги (див міжнародна заявка WO 99/48807, опублікована ЗО 09 99р) Конструкція даного генератора вибрана прототипом Прототип співпадає з винаходом в наявності загальних ознак камера синтезу озону, патрубок введення кисню або суміші яка містить кисень, патрубок виведення, високовольтне джерело напруги Однак відомий генератор озону володіє наступними недоліками 1 Відсутність охолоджування електродів ка Відома камера синтезу озону, що входить в генератор озону, описаний вище Камера містить перший і другий металеві електроди, підключені до джерела високої напруги і що знаходяться всередині камери Металеві електроди розташовані напроти один одного, а між ними знаходиться діелектрична пластина Всі три елементи щільно примикають друг до друга без утворення між ними зазора Камера забезпечена також каналом введення кисню або газу який містить кисень і каналом виведення Внутрішня поверхня стінок камери виконана з озоностійкого матеріалу (див міжнародна заявка WO 99/48807, FIG А, опублікована ЗО 09 99р) Конструкція описаної камери вибрана як прототип Прототип співпадає з винаходом в наявності 51193 загальних конструїсгивних елементів перший металевий елеісгрод, другий металевий елеісгрод, металеві елеісгроди підключені до джерела високої напруги, діелектрична пластина, розташована між першим і другим металевими електродами, канал введення кисню або газу, який містить кисень, канал виведення, внутрішня поверхня стінок камери виконана з озоностійкого матеріалу Однак відома камера володіє наступними недоліками 1) Реакція синтезу озону відбувається у відносно невеликому просторі, обмеженому бічними поверхнями металевих електродів, розташованих по обидві сторони діелектричної пластини 2) Конструкція камери синтезу озону не передбачає охолоджування, що робить неефективним процес синтезу, оскільки рівновага реакції зсувається у бік розпаду синтезованих молекул озону В основу винаходу поставлено III задачі I задача створити раніше невідому установку для озонотерапм, в якій завдяки сукупності заявлених вузлів і деталей і їх взаємозв'язку забезпечити автоматичне виконання основних технологічних процедур для отримання озоно-кисневої суміші з відомою швидкістю витрати або відомого об'єму, при ВІДОМІЙ концентрації, а також отримання водних розчинів озону з відомою концентрацією і підтримки цієї концентрації протягом необхідного проміжку часу, а також отримання розчинів озону в маслі II задача створити генератор озону, в якому за рахунок наявності додаткових елементів і їх взаємодії, як між собою, так і з відомими вузлами і деталями, забезпечити можливість оптимізацм процесу синтезу озону в залежності від необхідної концентрації озону і особливостей процедури, що виконується III задача створити конструкцію камери синтезу озону, в якій за рахунок виконання поверхонь металевих електродів розвиненими, а також охолоджування металевих електродів досягнути можливості отримання високої концентрації озону при необхідному для проведення озонотерапевтичних процедур потоку в озоно-кисневій суміші на виході камери синтезу озону Перша задача в групі винаходів, об'єднаних єдиним винахідницьким задумом, вирішена в установці для озонотерапм, що містить ємність для рідини, що озонується, всередині якої в звуженій нижній и частині розташований розпилювач озонокисневої суміші, що створює циркуляцію рідини, що озонується через патрубок, входи якого розташовані на різних рівнях відносно розпилювача, причому частина названого патрубка є оптичною кюветою розміщеною між фотоелементом і джерелом світла, крім того, нижня частина ємності для рідини, що озонується забезпечена патрубком для зливу рідини, що озонується, а до верхньої частини ємності для рідини, що озонується приєднаний уловлювач конденсату, до якого приєднані деозонатор, патрубок подачі відпрацьованої озонокисневої суміші, зливний патрубок і ємність для озонування масел, яка забезпечена зливним патрубком і сполучена з розподільним вузлом, до якого приєднані подаючий трубопровід озоно-кисневої суміші і ВІДВІДНИЙ трубопровід озоно-кисневої суміші Друга задача вирішена в конструкції озонатора, що містить патрубок для введення кисню або суміші, яка містить кисень, патрубок виведення, високовольтне джерело напруги і камеру синтезу озону тим, що він додатково містить регулятор потоку газу, датчик потоку газу, датчик концентрації озону, блок управління, логічний блок, пристрій відображення інформації і підвищуючий трансформатор, при цьому патрубок введення кисню або суміші, яка містить кисень приєднаний до входу регулятора потоку газу, вихід якого сполучений з входом датчика потоку газу, один вихід якого сполучений з камерою синтезу озону, а другий - з логічним блоком, крім того, вихід камери синтезу озону сполучений з датчиком концентрації озону, до якого приєднаний патрубок виведення, причому датчик концентрації озону сполучений також з логічним блоком, до якого приєднані високовольтне джерело напруги, блок управління, пристрій відображення інформації і регулятор потоку газу Крім того, як регулятор потоку газу озонатор містить переривач потоку газу послідовно сполучений з дроселем і буферним обмом, призначеним для згладжування пульсацій газового потоку Третя задача в групі винаходів, що заявляються вирішена в конструкції камери синтезу озону, всередині якої встановлені перший і другий металеві електроди, які підключені до джерела високої напруги і розташовані навпроти один одного, а між ними розміщена діелектрична пластина, крім того, камера синтезу озону забезпечена каналом введення кисню або газу який містить кисень і каналом виведення, а внутрішня поверхня стінок камери виконана з озоностійкого матеріалу, тим що поверхні металевих електродів, які розташовані навпроти один одного, виконані розвиненими, а діелектрична пластина встановлена між металевими електродами з утворенням зазора між нею і розвиненими поверхнями металевих електродів, при цьому канали введення кисню або газу який містить кисень і виведення виконані в ТІЛІ металевих електродів Поставлена задача може бути також вирішена сукупністю ознак, які розвивають і доповнюють описану конструкцію А саме канал введення кисню або газу який містить кисень і канал виведення виконані в центральній частині металевих електродів, а діелектрична пластина встановлена з утворенням зазорів між нею і бічними стінками камери, діелектрична пластина установлена між металевими електродами з утворенням одного зазора між нею і внутрішньою поверхнею стінки камери, а канали виконані біля стінки камери, вона забезпечена обвідним трубопроводом, що примикає до холодильника, а діелектрична пластина установлена між металевими електродами таким чином, що и бічні сторони герметично сполучені зі стінками камери синтезу озону, вона забезпечена додатковим каналом вве 51193 дення кисню або газу який містить кисень і додатковим каналом виведення, кожний з яких виконаний у вигляді обвідного трубопровода, в ТІЛІ кожного металевого електрода виконаний канал для подачі холодоагенту, кожний металевий електрод забезпечений примикаючим до нього блоком охолоджування, що включає сполучені між собою термоелектричний холодильник, повітряний радіатор і вентилятор при цьому термоелектричний холодильник одного з металевих електродів сполучений з трансформатором, що електрично розділяє ланцюги живлення термоелектричних холодильників і вентиляторів першого і другого металевих електродів, причому ланцюги живлення термоелектричного холодильника другого металевого електрода заземлені, кожний металевий електрод забезпечений примикаючим до нього блоком охолоджування, що включає сполучені між собою термоелектричний холодильник, повітряний радіатор і вентилятор, при цьому термоелектричні холодильники першого і другого металевих електродів сполучені з трансформатором, що електрично розділяє ланцюги живлення вентиляторів першого і другого металевих електродів Як указано вище, в науково-технічній і патентній літературі не описана установка для озонотерапм Тому приводити аналіз причинно - наслідкового зв'язку між сукупністю ознак і досягнутим результатом недоцільно Наявність в озонаторі переривника потоку газу, послідовно сполученого з газовим дроселем і буферним об'ємом, як регулятора потоку газу, значно спрощує задачу управління газовим потоком цифровими логічними пристроями, оскільки зводить задачу управління газовим потоком до задачі генерації ПОСЛІДОВНОСТІ імпульсів включення переривача із заданою частотою і шпаруватістю Застосування датчика газового потоку спільно з регулятором газового потоку дозволяє логічному пристрою адаптивно регулювати швидкість витрати газового потоку при ЗМІНІ тиску кисню на вході озонатора В озонаторі використовується три петлі зворотного зв'язку 1) регулює швидкість витрати газу за допомогою порівняння заданої і реальної швидкості потоку і вироблення регулюючого сигналу на переривач потоку, 2) регулює концентрацію озону в озоно-кисневій суміші за допомогою порівняння заданої і реальної концентрації озону отриманої від датчика концентрації озону і виробленні керуючого сигналу для високовольтного джерела напруги, 3) встановлює і підтримує задану концентрацію озону в рідині за допомогою порівняння заданої і реальної концентрації озону в рідині отриманої від датчика концентрації озону в рідини і вимикання потоку газу через розпилювач при досягненні необхідної концентрації, а також повторних включень потоку газу через розпилювач при зменшенні концентрації в рідині нижче заданого значення Виконання в камері синтезу озону поверхонь металевих електродів розвиненими значно збільшує сумарний об'єм газу, в якому проходить електричний розряд і ВІДПОВІДНО протікає реакція синтезу озону Крім того, застосування розвиненої 8 поверхні наближає електричний розряд до поверхні металевих електродів, що охолоджуються, що знижує середню молекулярну температуру газу і підвищує вихід озону Виконання в ТІЛІ металевих електродів каналів введення кисню або газу, який містить кисень дозволяє здійснити підведення і відведення газу до розвинених поверхонь металевих електродів, на яких здійснюється реакція синтезу озону, розташувати охолоджуючі елементи на одній з поверхонь металевих електродів Суть винаходу пояснюється кресленням, де зображені На фіг 1 схема установки для озонотерапм, На фіг 2 схема озонатора, На фіг 3 камера синтезу озону (канали розташовані в центрадьній частині металевих електродів), На фіг 4 камера синтезу озону (канали розташовані біля стінки камери), На фіг 5 камера синтезу озону, яка забезпечена обвідним трубопроводом, На фіг 6 камера синтезу озону, яка забезпечена додатковими каналами введення і виведення, На фіг 7 камера синтезу озону з каналами для охолоджування, На фіг 8 камера синтезу озону з блоками охолоджування, виконаними на основі термоелектричних холодильників, причому живлення термоелектричного холодильника, що охолоджує високовольтний електрод, здійснюється через ізолюючий трансформатор Призначення цього ізолюючого трансформатора полягає в тому, щоб електрично ВІДДІЛИТИ ланцюги живлення термоелектричних холодильників, один з яких знаходиться при потенціалі землі, інший пов'язаний з високовольтним електродом На фіг 9 камера синтезу озону з блоками охолоджування, виконаними на основі термоелектричних холодильників, причому живлення обох термоелектричних ХОЛОДИЛЬНИКІВ ЗДІЙСНЮЄТЬСЯ ВІД одного ізолюючого трансформатора Вибір схеми показаної фіг 8 або фіг 9 визначається особливостями обладнання генератора, що використовується для створення Установка для озонотерапм містить ємність 1 для озонування рідини Ємність 1 виконана із звичайного або кварцового скла або іншого інертного матеріалу, в ній піддають озонуванню дистилят, фізіологічний розчин або ІНШІ ВОДНІ середовища У верхній частині ємності 1 знаходиться отвір для затоки рідини При роботі установки для озонотерапм отвір закривається пробкою 4 В нижньої звуженої частини 6 ємності 1 розташований розпилювач 2 озоно-кисневої суміші, який за допомогою патрубка 3 сполучений через електромеханічний клапан 21 з входом подаючего патрубка 23 через яку газова суміш поступає в установку для озонотерапм з озонатора показаного на фіг 2 Вхідний і вихідний патрубки оптичної кювети 7 розташовані на різних рівнях відносно розпилювача 2 встановленого в звуженій частині ємності 1 Таке розташування патрубків, при працюючому розпилювачі забезпечує циркуляцію рідини через оптичну кювету 7 частиною потоку, який рухається слідом за газовою сумішшю в звуженій частині 6 ємності 1 Оптична кювета 7 розміщена між фото 51193 елементом 9, світлофільтром 10 і джерелом світла 8 Спектральна чутливість фотоелемента 9, смуга пропущення світлофільтра 10 і спектр випромінювання джерела світла 8 вибирається так, щоб відповідати спектральній області поглинання озону Ємність 1 в нижній частині забезпечена запірними кранами 5 і 11 для зливу рідини, що озонується Запірний кран 11 призначений для швидкого моментального зливу рідини з ємності 1, а запірний кран 5 призначений для тривалої подачі озонованої рідини з ємності 1, наприклад, для проведення внутрішньовенної інфузм озонованого фізіологічного розчину або промивання внутрішніх порожнин організму озонованим дистилятом До верхньої частини ємності 1 приєднаний через патрубок 22 уловлювач конденсату 12, до якого приєднаний деозонатор 13, патрубки від кранів 14 і 15, які служать для повернення відпрацьованої поза установкою для озонотерапм озоно-кисневої суміші, зливний патрубок 16 і ємність 17 для озонування масел Ємність 17 для озонування масел забезпечена зливним краном 18 і сполучена з розподільним вузлом (окремою позицією не показано), що включає електромеханічні клапани 19, 20, 21 До розподільного вузла приєднані подаючий патрубок 23 озоно-кисневої суміші і відводящий патрубок 24, через який газова суміш може бути направлена для використання поза установкою (наприклад, для газації ЗОВНІШНІХ поверхонь шкіри, газової інсуфляцм і т інш) У цьому випадку відпрацьована суміш може бути повернена в установку через крани 14, 15 і направлена в деозонатор 13 Установка для озонотерапм працює в 5 режимах Перший режим У ємність 1, в яку через розташований у верхній частині отвір заздалегідь залитий необхідний об'єм дистиляту, фізіологічного розчину або іншої рідини, подається з подаючего патрубка 23, через клапан 21, патрубок 3 і розпилювач 2 озоно-киснева суміш Необхідне значення концентрації озону в суміші задається озонатором (фіг 2) ВІДПОВІДНО до концентрації озону, яку необхідно досягнути в рідині Відпрацьована газова суміш поступає в уловлювач конденсату 12 і далі в деозонатор 13 Значення концентрації озону розчиненого в рідині визначається датчиком, що складається з джерела світла 8, оптичної кювети 7, світлофільтра 10 і фотоелемента 9 Вирівнювання концентрації озону в оптичній кюветі 7 і ємності 1 досягається циркуляцією рідини що принаджується газовим потоком, вихідним з розпилювача 2 При досягненні заданої концентрації озону в рідині подача газової суміші в розпилювач 2 припиняється, контроль вмісту озону в рідині припиняється і необхідна порція озонованої рідини може бути злита у зовнішню ємність, через запорний кран 11 Другий режим те ж що і в першому режимі, але контроль вмісту озону в рідині не припиняється і після падіння концентрації озону в рідині нижче певної межі, озонування рідини поновлюється доти, поки не буде досягнута колишня концентрація озону Таким чином, підтримка концентрації в рідині може продовжуватися необхідний, для проведення заданої терапевтичної процедури час 10 Рідина із заданою концентрацією з ємності 1 прямує з необхідною швидкістю через запорний кран 5 назовні через спеціальний патрубок (окремою позицією не показаний) Третій режим У ємність 17 для озонування масел через знімну кришку (окремою позицією не показано) заливається необхідна порція масла З подаючего патрубка 23, через електромеханічний клапан 19 озоно-киснева суміш заданої концентрації і заданий час подається в ємність 17 для озонування масел, в якій використовується для обробки масла Відпрацьована газова суміш поступає в уловлювач конденсату 12 і далі в деозонатор 13 Після закінчення заданого часу обробки масла, протік озоно-кисневої суміші припиняється, а оброблене озоно-кисневою сумішшю масло може бути злите через зливний кран 18 Четвертий режим Озоно-киснева суміш, заданої концентрації і зі заданою витратою через електромеханічний клапан 20 прямує у ВІДВІДНИЙ патрубок 24 і далі назовні установки для озонотерапм Цей режим використовується для проведення процедури малої і великої аутогемотерапм, газації поверхні шкіри, ректальної газової шсуффляцм і інших процедур, що використовують газоподібну озоно-кисневу суміш Відпрацьована в ході цих процедур газова суміш може бути повернена через відкритий кран 14 в уловлювач конденсату 12 і далі в деозонатор 13 Після завершення процедури подача газової суміші через відводящий патрубок 24 припиняється П'ятий режим Те ж що й в четвертому режимі, але озоно-киснева суміш використовується для насичення озоном фізіологічного розчину що знаходиться в стерильному флаконі поза установкою для озонотерапм 3 цією метою до ВІДВІДНОГОГО патрубка 24 і крана 15 приєднуються металеві голки з озоностійкого матеріалу, якими проколюється пластикова пробка флакона, так щоб кінець голки сполученої з ВІДВІДНИМ патрубком 24 знаходився нижче за рівень рідини у флаконі, а кінець голки сполученої з краном 15 знаходився вище за рівень рідини у флаконі (голки, флакон і з'єднувальні патрубки окремою позицією не показані) Перед початком процедури кран 15 відкривається Озонування фізіологічного розчину здійснюється озоно-кисневою сумішшю заданої концентрації і в течи заданого інтервалу часу Після проходження через фізіологічний розчин газова суміш поступає через відкритий кран 15 в уловлювач конденсату 12 і далі в деозонатор 13 Концентрація і час розраховуються по формулі що враховує концентрацію в фізіологічному розчині, об'єм розчину і його температуру Після завершення розрахункового часу голки виймаються з флакона, а флакон з озонованим фізіологічним розчином використовується для внутрішньовенної інфузм або іншої процедури Озонатор (фіг 2) містить патрубок 25 для введення кисню або суміші яка містить кисень, патрубок 23 виведення Патрубок 25 для введення кисню приєднаний до входу регулятора 26 потоку газу, в якості якого застосовано керований електромеханічний переривач потоку газу послідовно сполучений з газовим дроселем (окремою позицією не показано) і буферною ємністю для згладжування пульсацій тиску газу (окремою позицією не 12 11 51193 показано), або інший регулятор швидкості потоку ми, шляхом нарізання або труєння на металевій поверхні періодичних або аперіодичних гратів що Вихід регулятора 26 потоку газу сполучений з складаються з вістрмв в формі паралеліпіпедів, датчиком 27 швидкості потоку газу, в якості, якого пірамід або інших тіл Грати виконуються так щоб може бути використаний термоанемометричний, не перешкоджати вільному руху газу вздовж розротаметричний або інший датчик Датчик 27 швидвиненої поверхні кості потоку газу сполучений з камерою 28 синтезу озону і логічним блоком 29 Камера 28 синтезу Між металевими електродами 38 і 39 розміозону в свою чергу сполучена з датчиком ЗО конщена діелектрична пластина 43 з утворенням зацентрації озону, до якого підключений патрубок 23 зора між нею і розвиненими поверхнями металевиведення озону Крім того, датчик ЗО концентрації вих електродів 38 і 39 Крім того, камера синтезу озону сполучений з логічним блоком 29, до якого озону забезпечена каналом введення 41 кисню приєднані високовольтне джерело напруги 44, яке або газу, який містить кисень і каналом виведення включає керований по частоті генератор 31 змінної 42, які виконані в ТІЛІ металевих електродів 38 і 39 напруги та підвищуючого трансформатора 33, матим або іншим способом Внутрішня поверхня стіючого первинну 32 та вторинну 34 обмотку, блок нок 40 камери синтезу озону, металеві електроди управління 36, пристрій відображення інформації 38, 39 і діелектрична пластина 43 виконані з озо35 і регулятор 26 потоку газу Генератор 31 змінної ностійкого матеріалу Металеві електроди 38 і 39 напруги живить первинну 32 обмотку підвищуючопідключені до джерела високої напруги 44 го трансформатора 33 Високовольтна вторинна Запропонована камера синтезу озону може обмотка 34 підвищуючого трансформатора 33 бути виготовлена в різних варіантах виконання приєднана до камери синтезу озону 28 ПередаюЗокрема, на фіг 3 зображена камера, в якій канал ча характеристика трансформатора 33 частотно41 введення кисню і канал 42 виведення кисню залежна, що дозволяє регулювати концентрацію виконані в центральній частині металевих електозону в озоно-кисневій суміші шляхом зміни КІЛЬродів 38 і 39, а діелектрична пластина 43 установКОСТІ енергії, що поступає у вторинну обмотку 34 лена з утворенням двох зазорів між лівою і правою трансформатора 33 при ЗМІНІ частоти генератора и сторонами і внутрішніми поверхнями стінок 40 31 змінної напруги Додатковим засобом повільнокамери синтезу озону го регулювання концентрації озону в озоноУ цьому варіанті виконання камера синтезу кисневій суміші є регульоване логічним блоком 29 озону працює таким чином кисень входить через переривисте включення генератора 31 змінної центральний отвір металевого електрода 39 і далі напруги Крім того, логічний блок 29 отримує інфорухається радіально в просторі обмеженому повермацію про концентрацію озону в рідині установки рхнею металевих вістрмв поверхні металевого для озонотерапм (фиг 1) і управляє клапанами цієї електрода 39 і поверхнею діелектричної пластини установки через лінії 37 43 Далі газовий потік досягає кордонів діелектричної пластини 43 і рухається радіально в зворотПрацює озонатор таким чином Блок управлінному напрямі вздовж поверхні діелектричної пласня 36 (фіг 2), в якості якого може бути використатини 43 Досягнувши центрального отвору в ний виносний пульт або ЕОМ, по вбудованій прометалевому електроді 38 газовий потік входить в грамі приймає дані від оператора про необхідну канал виведення озону 42 і рухається до виходу концентрацію озону в газі і швидкість потоку газокамери синтезу озону Оскільки рух газового потової суміші на виході озонатора Крім цього блок ку здійснюється в області бар'єрного розряду, то управління 36 приймає від логічного блоку 29 дані частина кисню, яка проходить, перетворюється в від датчиків швидкості потоку газу, концентрації озон і утворює озоно-кисневу суміш на виході каозону в газовій суміші і рідині що насичується в мери синтезу озону установці для озонотерапм (фиг 1) Внаслідок порівняння необхідних і реальних значень швидкості На фіг 4 зображена камера синтезу озону, потоку газу і концентрації озону в газі і рідині, провідмінна від варіанта, представленого на фіг З грама, яка встановлена в блоці управління 36, тим, що діелектрична пластина 43 установлена генерує кодований електричний сигнал, який поміж металевими електродами 38 і 39 з утворенням ступає на вхід логічного блоку 29 і обробляються одного зазора між нею і внутрішньою поверхньою їм по вбудованій програмі для отримання кодів стінок 40 камери синтезу озону У цьому варіанті безпосередньо керівників клапанами і частотою, і газ рухається всередині каналу введення кисню 41 тривалістю роботи високовольтного джерела наметалевого електрода 39 і далі вздовж розвиненої пруги, яке живить камеру синтезу озону При досяповерхні металевого електрода 39 зліва направо гненні необхідних параметрів програма повідомдо кордонів діелектричної пластини 43 Після цьоляє про це оператору за допомогою ВІДПОВІДНИХ го газ, проходячи через зазор між діелектричною написів на екрані або мовних підказок У випадку, пластиною 43 і внутрішньою поверхньою стінок 40 якщо конкретна озонотерапевтична процедура камери синтезу озону, рухається в зворотному вимагає для свого виконання тривалого проміжку напрямі вздовж іншої поверхні діелектричної пласчасу, програма підтримує досягнуті значення витини 43 до досягнення входу у канал виведення трати газу і концентрації озону в газі і рідині протяозону 42 металевого електрода 38 Переваги гом цього проміжку часу конструкції показаної на фіг 4 полягають в тому, що швидкість руху газу вздовж діелектричної плаКамера синтезу озону включає металевий стини 43 залишається постійною, що сприяє оптиелектрод 38 і розташований навпроти нього анамізацм процесу синтезу озону логічний металевий електрод 39 (фіг 3, 4, 5, 6) Поверхні металевих електродів 38 і 39, розташоНа фіг 5 зображена камера, відмінна від варівані навпроти один одного, і виконані розвиненианта, поданого на фіг 4 тим, що озоно-киснева 14 13 51193 суміш, що утворилася при русі газу вздовж поверпідвищуючого трансформатора 33 (фіг 2 ) Ланцюги хні з металевого електрода 39, виводиться за межі живлення термоелектричних холодильників 49 і 50 камери синтезу через трубопровід 45, де охолоповинні бути електрично ізольовані 3 цією метою джується термоелектричним холодильником 46 і застосовується ізолюючий трансформатор 62 При вводиться знову в камеру синтезу озону, але з цьому електрична енергія з первинної обмотки 57 іншого боку діелектричної пластини 43, де рухаізолюючого трансформатора 62 передається на ється в напрямі протилежному тому, який мав місвторинні обмотки 54, 56, 59 і 61 Далі через випряце на металевому електроді 39 і виводиться через млювачі 55 і 58 живляться термоелектричні холоканал виведення озону 42 назовні дильники 49 і 50 Термоелектричний холодильник Переваги конструкції показаної на фіг 5 поля49 сполучений з холодної сторони з металевим гають в тому, що проміжне охолоджування озоноелектродом 38 і з гарячої сторони з радіатором 48 кисневої суміші сприяє підвищенню продуктивності Зйом тепла з радіатора 48 здійснюється повітрякамери синтезу озону ним вентилятором 47, який живиться від, ізолюючого трансформатора 62 через вторинну обмотку На фіг 6 зображена камера синтезу озону, 54 і випрямляч 53 Термоелектричний холодильвідмінна від варіанта, поданого на фіг 5 тим, що ник 50 сполучений з холодної сторони з металевведення кисню в камеру синтезу озону прововим електродом 39 і з гарячої сторони з радіатодиться одночасно через канали вводу кисню 41 ром 51 Зйом тепла з радіатора 51 здійснюється Далі газ рухається зліва направо вздовж обох стоповітряним вентилятором 52, який живиться від рін діелектричної пластини 43 до досягнення корізолюючого трансформатора 62 через вторинну донів металевих електродів 38 і 39, де озонообмотку 61 і випрямляч 60 киснева суміш об'єднується в каналах виведення озону 42 і виводиться з камери синтезу озону На фіг 9 показана схема охолоджування металевих електродів 38 і 39 за допомогою термоелекПеревага конструкції показаної на фіг 6 полятричних холодильників 49 і 50 Металеві електрогає в тому, що швидкість руху газу через розрядні ди 38 і 39 підключені через клеми 67 і 68 до проміжки по обидві сторони діелектричної пластипідвищуючого трансформатора 33 (фіг 2), при ни 43 зменшується ВДВІЧІ, ЩО збільшує середній цьому клема 67 заземлена Це дозволяє живити час перебування газу в зоні електричного розряду термоелектричний холодильник 49 і повітряний і збільшує сумарну продуктивність камери синтезу вентилятор 47 від мережевого блоку живлення, озону Канали введення і виведення на фіг 4 - 6 через клеми 63, 64 і 65, 66 ВІДПОВІДНО Термоелекможуть бути виконані не в ТІЛІ металевих електротричний холодильник 49 сполучений з холодної дів 38 і 39, а во внутрішній поверхні стінок 40 касторони з металевим електродом 38 і з гарячої мери синтезу озону сторони з радіатором 48 Зйом тепла з радіатора На фіг 7, 8, 9 показані варіанти охолоджування 48 здійснюється повітряним вентилятором 47 Для металевих електродів 38 і 39 камери синтезу озоелектричної ізоляції ланцюга живлення термоелену ктричного холодильника 50 від ланцюга живлення У схемі показаній на фіг 7 охолоджування метермоелектричного холодильника 49 застосовуталевих електродів 38 і 39 здійснюється прокачується ізолюючий трансформатор 62 При цьому ванням через металеві електроди 38 і 39 холодоаелектрична енергія з первинної обмотки 57 ізолюгенту, в якості, якого може бути використана ючого трансформатора 62 передається на вторинохолоджена або рідина, що випаровується або газ ну обмотку 59 і далі через випрямляч 58 поступає Рідина або газ, що використовуються для охолодля живлення термоелектричного холодильника джування металевих електродів, повинні мати низьку електропровідність щоб уникнути замикання високовольтного ланцюга живлення камери синтезу озону На фіг 8 показана схема охолоджування металевих електродів 38 і 39 за допомогою термоелектричних холодильників 49 і 50 Металеві електроди 38 і 39 підключені через клеми 67 і 68 до 50 Термоелектричний холодильник 50 сполучений з холодної сторони з металевим електродом 39 і з гарячої сторони з радіатором 51 Зйом тепла з радіатора 51 здійснюється повітряним вентилятором 52, який живиться від ізолюючого трансформатора 62 через вторинну обмотку 61 і випрямляч 60 16 51193 15 25. 27 j 0 0 2 8 V LLUUU • • \ 35 23 4 і г lr IT 33 1 / • S2 29 і -* Фиг. 1 • 3 7 36 Фіг. 2 17 51193 фіг.9 фїг.8 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Device for ozone therapy, ozonator and chamber for ozone synthesis

Автори англійською

Nazarov Yevhen Ivanovych

Назва патенту російською

Установка для озонотерапии, озонатор и камера синтеза озона

Автори російською

Назаров Евгений Иванович

МПК / Мітки

МПК: A61L 9/015, A61M 15/02

Мітки: озонатор, синтезу, озонотерапії, установка, камера, озону
