Формула / Реферат

1. Господарська сумка, що містить корпус з формованим дном, ручку та кріплення пляшки у вигляді щонайменше однієї мотузки, яка відрізняється тим, що корпус має два відділи, один з яких призначений для перенесення пляшок, а другий для перенесення продуктів і товарів першої необхідності, які відділяються один від одного внутрішньою перегородкою, у верхній частині якої виконані пази для кріплення мотузки, причому мотузка почергово проходить крізь отвори, що виконані щонайменше на одній зі сторін корпусу у верхній його частині, та пази.

2. Господарська сумка за п. 1, яка відрізняється тим, що відділ, призначений для перенесення пляшок, має щонайменше одну перегородку.

3. Господарська сумка за п. 1, яка відрізняється тим, що дно корпусу обладнано амортизуючим матеріалом, наприклад поролоном, який зверху закритий вологонепроникною поверхнею, яка захищає амортизуючий матеріал від намокання.

Текст

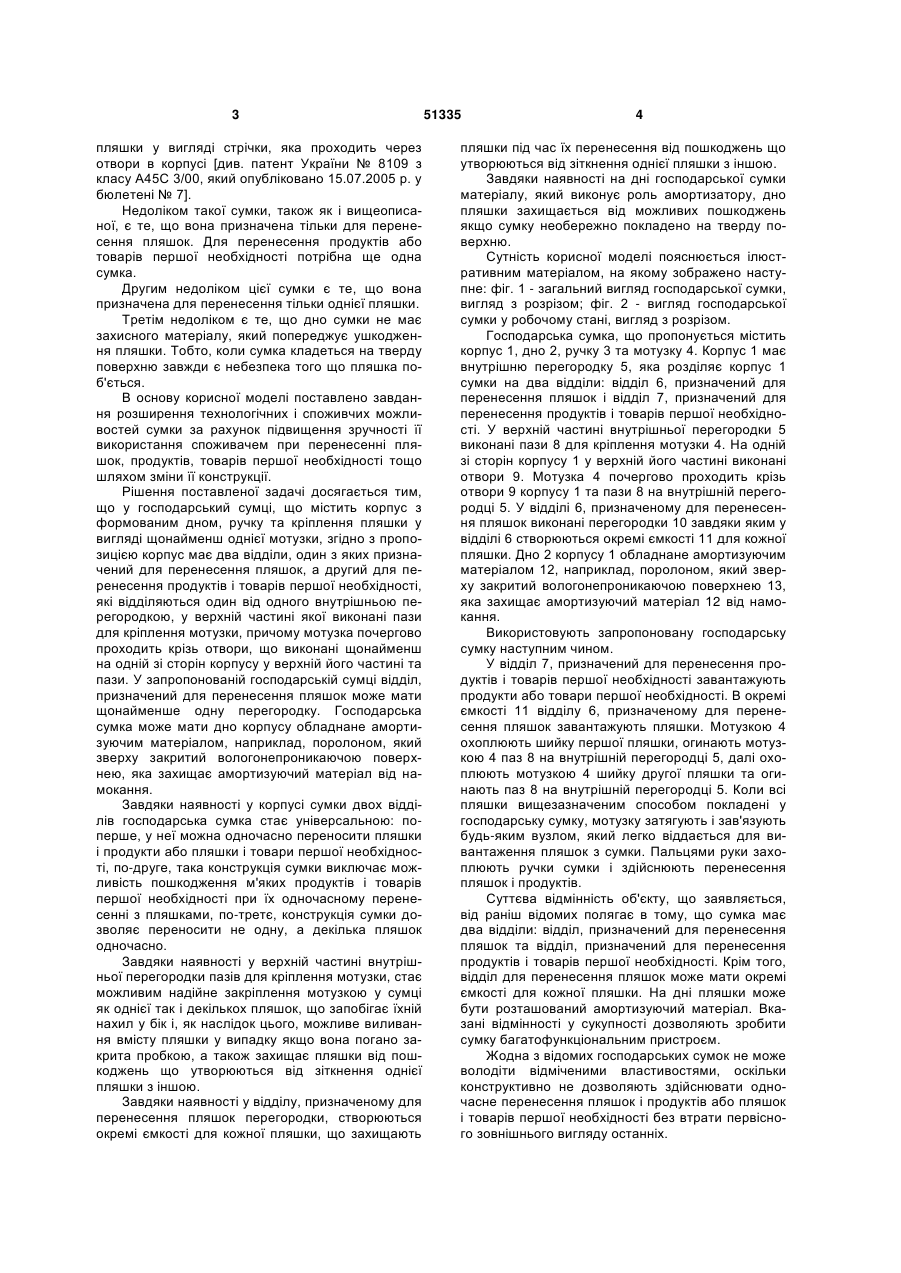

1. Господарська сумка, що містить корпус з формованим дном, ручку та кріплення пляшки у вигляді щонайменше однієї мотузки, яка відрізняється тим, що корпус має два відділи, один з яких призначений для перенесення пляшок, а другий 3 пляшки у вигляді стрічки, яка проходить через отвори в корпусі [див. патент України № 8109 з класу А45С 3/00, який опубліковано 15.07.2005 р. у бюлетені № 7]. Недоліком такої сумки, також як і вищеописаної, є те, що вона призначена тільки для перенесення пляшок. Для перенесення продуктів або товарів першої необхідності потрібна ще одна сумка. Другим недоліком цієї сумки є те, що вона призначена для перенесення тільки однієї пляшки. Третім недоліком є те, що дно сумки не має захисного матеріалу, який попереджує ушкодження пляшки. Тобто, коли сумка кладеться на тверду поверхню завжди є небезпека того що пляшка поб'ється. В основу корисної моделі поставлено завдання розширення технологічних і споживчих можливостей сумки за рахунок підвищення зручності її використання споживачем при перенесенні пляшок, продуктів, товарів першої необхідності тощо шляхом зміни її конструкції. Рішення поставленої задачі досягається тим, що у господарський сумці, що містить корпус з формованим дном, ручку та кріплення пляшки у вигляді щонайменш однієї мотузки, згідно з пропозицією корпус має два відділи, один з яких призначений для перенесення пляшок, а другий для перенесення продуктів і товарів першої необхідності, які відділяються один від одного внутрішньою перегородкою, у верхній частині якої виконані пази для кріплення мотузки, причому мотузка почергово проходить крізь отвори, що виконані щонайменш на одній зі сторін корпусу у верхній його частині та пази. У запропонованій господарській сумці відділ, призначений для перенесення пляшок може мати щонайменше одну перегородку. Господарська сумка може мати дно корпусу обладнане амортизуючим матеріалом, наприклад, поролоном, який зверху закритий вологонепроникаючою поверхнею, яка захищає амортизуючий матеріал від намокання. Завдяки наявності у корпусі сумки двох відділів господарська сумка стає універсальною: поперше, у неї можна одночасно переносити пляшки і продукти або пляшки і товари першої необхідності, по-друге, така конструкція сумки виключає можливість пошкодження м'яких продуктів і товарів першої необхідності при їх одночасному перенесенні з пляшками, по-третє, конструкція сумки дозволяє переносити не одну, а декілька пляшок одночасно. Завдяки наявності у верхній частині внутрішньої перегородки пазів для кріплення мотузки, стає можливим надійне закріплення мотузкою у сумці як однієї так і декількох пляшок, що запобігає їхній нахил у бік і, як наслідок цього, можливе виливання вмісту пляшки у випадку якщо вона погано закрита пробкою, а також захищає пляшки від пошкоджень що утворюються від зіткнення однієї пляшки з іншою. Завдяки наявності у відділу, призначеному для перенесення пляшок перегородки, створюються окремі ємкості для кожної пляшки, що захищають 51335 4 пляшки під час їх перенесення від пошкоджень що утворюються від зіткнення однієї пляшки з іншою. Завдяки наявності на дні господарської сумки матеріалу, який виконує роль амортизатору, дно пляшки захищається від можливих пошкоджень якщо сумку необережно покладено на тверду поверхню. Сутність корисної моделі пояснюється ілюстративним матеріалом, на якому зображено наступне: фіг. 1 - загальний вигляд господарської сумки, вигляд з розрізом; фіг. 2 - вигляд господарської сумки у робочому стані, вигляд з розрізом. Господарська сумка, що пропонується містить корпус 1, дно 2, ручку 3 та мотузку 4. Корпус 1 має внутрішню перегородку 5, яка розділяє корпус 1 сумки на два відділи: відділ 6, призначений для перенесення пляшок і відділ 7, призначений для перенесення продуктів і товарів першої необхідності. У верхній частині внутрішньої перегородки 5 виконані пази 8 для кріплення мотузки 4. На одній зі сторін корпусу 1 у верхній його частині виконані отвори 9. Мотузка 4 почергово проходить крізь отвори 9 корпусу 1 та пази 8 на внутрішній перегородці 5. У відділі 6, призначеному для перенесення пляшок виконані перегородки 10 завдяки яким у відділі 6 створюються окремі ємкості 11 для кожної пляшки. Дно 2 корпусу 1 обладнане амортизуючим матеріалом 12, наприклад, поролоном, який зверху закритий вологонепроникаючою поверхнею 13, яка захищає амортизуючий матеріал 12 від намокання. Використовують запропоновану господарську сумку наступним чином. У відділ 7, призначений для перенесення продуктів і товарів першої необхідності завантажують продукти або товари першої необхідності. В окремі ємкості 11 відділу 6, призначеному для перенесення пляшок завантажують пляшки. Мотузкою 4 охоплюють шийку першої пляшки, огинають мотузкою 4 паз 8 на внутрішній перегородці 5, далі охоплюють мотузкою 4 шийку другої пляшки та огинають паз 8 на внутрішній перегородці 5. Коли всі пляшки вищезазначеним способом покладені у господарську сумку, мотузку затягують і зав'язують будь-яким вузлом, який легко віддається для вивантаження пляшок з сумки. Пальцями руки захоплюють ручки сумки і здійснюють перенесення пляшок і продуктів. Суттєва відмінність об'єкту, що заявляється, від раніш відомих полягає в тому, що сумка має два відділи: відділ, призначений для перенесення пляшок та відділ, призначений для перенесення продуктів і товарів першої необхідності. Крім того, відділ для перенесення пляшок може мати окремі ємкості для кожної пляшки. На дні пляшки може бути розташований амортизуючий матеріал. Вказані відмінності у сукупності дозволяють зробити сумку багатофункціональним пристроєм. Жодна з відомих господарських сумок не може володіти відміченими властивостями, оскільки конструктивно не дозволяють здійснювати одночасне перенесення пляшок і продуктів або пляшок і товарів першої необхідності без втрати первісного зовнішнього вигляду останніх. 5 51335 До технічних переваг запропонованої корисної моделі, у порівнянні з прототипом, можна віднести: - розширення техніко-споживчих можливостей господарської сумки за рахунок поділу корпусу на два відділи, наявності в одному з відділів окремих Комп’ютерна верстка Г. Паяльніков 6 ємкостей для кожної пляшки та оснащення дна амортизуючим матеріалом; - підвищення зручності користування з тієї ж причини. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Shopping bag

Автори англійською

Kaliuzhnyi Valerii Vilinovych, Ihnatieva Viktoria Borysivna, Ilminska Iryna Volodymyrivna

Назва патенту російською

Хозяйственная сумка

Автори російською

Калюжный Валерий Вилинович, Игнатьева Виктория Борисовна, Ильминская Ирина Владимировна

МПК / Мітки

МПК: A45C 3/00

Мітки: сумка, господарська
