Універсальний зуболікарський вимірювальний прилад рабовіла

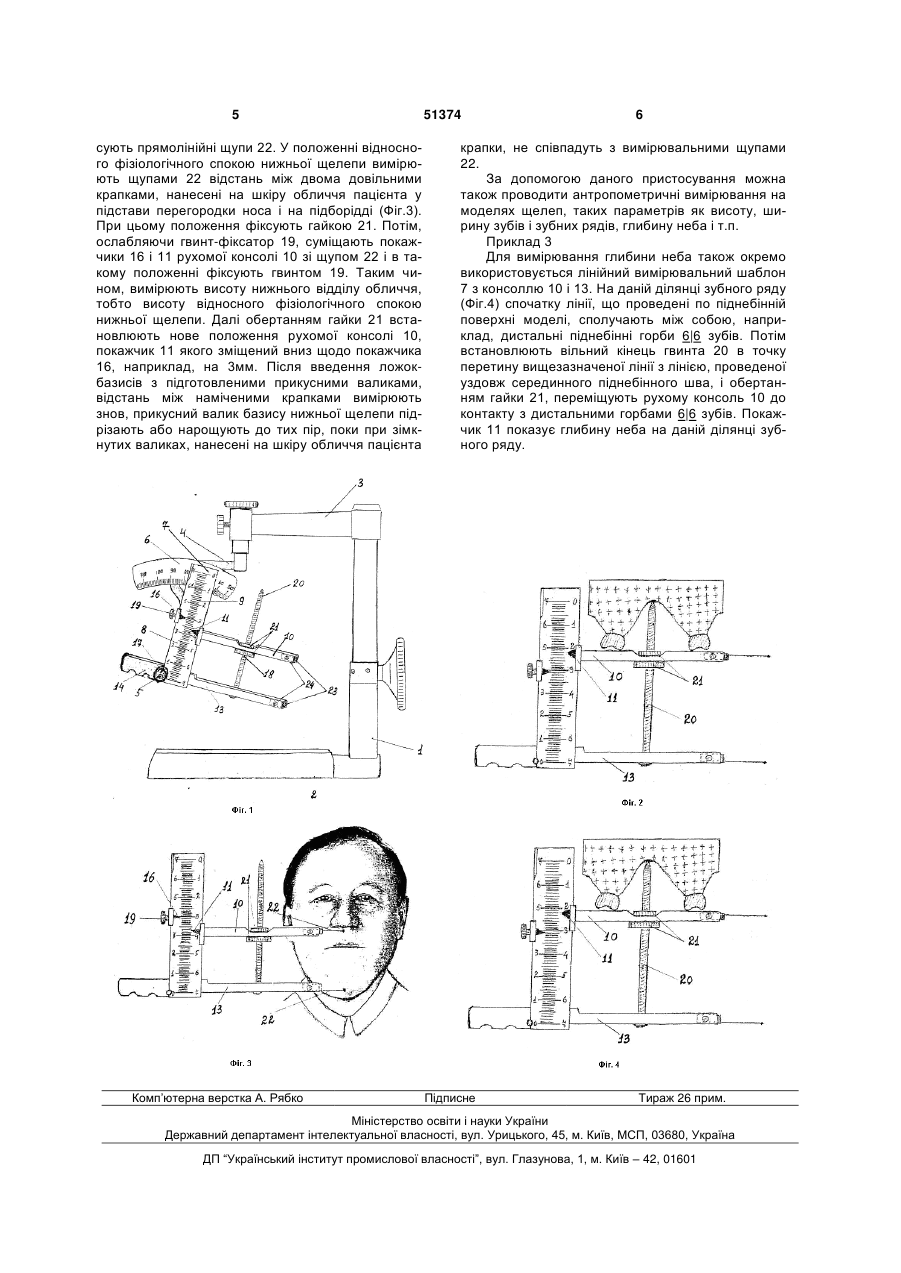

Універсальний зуболікарський вимірювальний прилад, що містить телескопічну стійку, рухомий кронштейн, S-подібний кронштейн, радіусний вимірювальний шаблон, лінійний вимірювальний шаблон за прямою і зворотною шкалами, рухому консоль з покажчиком вимірювань за зворотною 3 значення їх проекцій на беззубих моделях щелеп одним пристроєм, наприклад, універсальним зуболікарським вимірювальним приладом Рабовіла, і за рахунок цього розширити його функціональні можливості. Задача вирішена тим, що в універсальному зуболікарському вимірювальному приладі Рабовіла, що містить телескопічну стійку, рухомий кронштейн, S-подібний кронштейн, радіусний вимірювальний шаблон, лінійний вимірювальний шаблон за прямою і зворотною шкалами, рухому консоль з покажчиком вимірювань за зворотною шкалою і щупом, нерухому консоль з рукояттю і щупом, покажчик вимірювань за прямою шкалою, фіксатори радіального положення лінійного вимірювального шаблону, рухомі консолі та фіксатор положення вимірювань за прямою шкалою, вертикальний гвинт з гайкою, пропущений через рухому консоль і розміщений вільним кінцем на рівні нульової відмітки зворотної шкали, згідно корисної моделі, нерухома консоль, яка змонтована на S-подібному кронштейні, і щупи на кінцях консолей встановлені з можливістю знімання. Встановлення нерухомої консолі, яка змонтована на S-подібному кронштейні, і щупів на кінцях консолей з можливістю знімання забезпечить оперативність проведення робіт по вимірюванню та визначенню основних зубощелепних антропометричних параметрів при конструюванні зубних протезів та ортодонтичних апаратів. Суть корисної моделі пояснюється кресленнями, де на: Фіг.1 - загальний вид універсального зуболікарського вимірювального приладу Рабовіла; Фіг.2 - схема визначення проекцій міжальвеолярних ліній за допомогою заявленого приладу; Фіг.3 - схема вимірювання відстані між довільними крапками при положенні нижньої щелепи в стані відносного фізіологічного спокою; Фіг.4 - схема вимірювання глибини неба. Універсальний зуболікарський вимірювальний прилад Рабовіла (Фіг.1) містить телескопічну стійку 1, яка змонтована на підставі 2, рухомий кронштейн 3, в якому встановлений з можливістю фіксації та зняття S-подібний кронштейн 4 з горизонтальною віссю 5, радіусний вимірювальний шаблон 6, лінійний вимірювальний шаблон у вигляді штанги 7 за прямою 8 і зворотною 9 шкалами, рухому консоль 10 з покажчиком вимірювань за шкалою 11 і знімним щупом 12 (Фіг.2), нерухому консоль 13 з рукояттю 14 і знімним щупом 15 (Фіг.2), покажчик вимірювань за зворотною шкалою 16, фіксатор радіального положення лінійного вимірювального шаблону у вигляді гайки 17, фіксатор положення рухомої консолі 18 та фіксатор положення вимірювань за шкалою 19. Фіксатор положення рухомої консолі 16 виконаний у вигляді пропущеного крізь нерухому 13 і рухому 10 консолі вертикального гвинта 20 з гайками 21 по обидві сторони рухомої консолі 10. Нерухома консоль 13 з лінійним вимірювальним шаблоном 7, який жорстко з'єднаний з вищезгаданою консоллю 13 під прямим кутом, змонтовані на S-подібному кронштейні 4 з можливістю знімання. Знімні щупи - Тподібний 12, Г-подібний 15 (Фіг.2), а також прямо 51374 4 лінійні щупи 22 (Фіг.3) встановлюють в гнізда 23 на кінцях консолей 10, 13, які забезпечені фіксаторами у вигляді гвинтів 24. В нижній частині штанги 7 в точці перетину нульової відмітки шкали 8 з гранями вищезгаданої штанги 7 вибрано отвір під вісь 5. Вільний кінець вертикального гвинта 20 розміщений на рівні нульової відмітки зворотної шкали 9. Покажчик 11 зворотної шкали 9 розміщений в площині зовнішньої робочої поверхні рухомої штанги 10. Щупи 12, 15 і 22 встановлені у гнізда 23 консолі 10, 13 на однаковій відстані від грані штанги 7. Крім цього, вістря прямолінійного щупа 22 консолі 13, а також вістря Г-подібного щупа 15 і нульова відмітка шкали 8, з одного боку, з іншого вістря щупа 22 також верхня вістря Т-подібного щупа 12 і покажчик. Вістря Г-подібного щупа 15 і нульова відмітка шкали 8 з одного боку, з іншого - вістря щупа 22 консолі 10 також верхня вістря Т-подібного щупа 12 і покажчик 11 розміщені у паралельній площині. Залежно від поставленої задачі прилад працює наступним чином. Приклад 1 Для визначення проекцій міжальвеолярних ліній і вимірювання кутів нахилу (Фіг.2) у рухомий кронштейн 3 встановлюють S-подібний кронштейн 4 з радіусним вимірювальним шаблоном. На вісь 5 встановлюють вимірювальний прилад з лінійним вимірювальним шаблоном і фіксують гайкою 17. Потім у гнізда 22 (Фіг.1) встановлюють щупи 12, 15 і фіксують гвинтами 24. При цьому лінійний вимірювальний шаблон є покажчиком значень радіусного вимірювального шаблона. На підставі 1 прикладу встановлюють оклюдатор з моделями щелеп і закріпленої на рівні протетичної площини оклюзійну пластинку. Переміщаючи кронштейн 3 обертанням маховика, а також переміщаючи рухому консоль 10 обертанням гайки 21 вертикального гвинта 20, нахиляючи лінійний вимірювальний шаблон 7, встановлюють щупи 12, 15 в контакт з вершиною альвеолярних відростків моделей і положення фіксують гайкою 17. При цьому на вимірювальному шаблоні радіусу 6 визначають величину нахилу міжальвеолярних ліній, а на лінійному вимірювальному шаблоні 7 за прямою шкалою 8 - міжальвеолярну висоту. Потім, ослабляючи гайку 21, переміщують рухому консоль 10 з щупом 12 до контакту з поверхнею оклюзійної пластини. Місце контакту фіксується механічно зображенням крапки. Аналогічним чином визначають проекції міжальвеолярних ліній і на інших ділянках альвеолярних відростків моделей щелеп. З'єднанням зображення точок проекцій між альвеолярних ліній на оклюзійній пластині одержують дугоподібну криву, щодо якої моделюють штучний зубний ряд. Приклад 2 Для визначення висоти прикусу пристрій з лінійним вимірювальним шаблоном знімають з Sподібним кронштейном 4, тобто з вісі і використовується окремо, тобто без телескопічної стійки з радіально встановленим вимірювальним шаблоном. Для цього з консолей 10 і 13 знімають щупи 12 і 15 і замість них за допомогою гвинта 24 фік 5 сують прямолінійні щупи 22. У положенні відносного фізіологічного спокою нижньої щелепи вимірюють щупами 22 відстань між двома довільними крапками, нанесені на шкіру обличчя пацієнта у підстави перегородки носа і на підборідді (Фіг.3). При цьому положення фіксують гайкою 21. Потім, ослабляючи гвинт-фіксатор 19, суміщають покажчики 16 і 11 рухомої консолі 10 зі щупом 22 і в такому положенні фіксують гвинтом 19. Таким чином, вимірюють висоту нижнього відділу обличчя, тобто висоту відносного фізіологічного спокою нижньої щелепи. Далі обертанням гайки 21 встановлюють нове положення рухомої консолі 10, покажчик 11 якого зміщений вниз щодо покажчика 16, наприклад, на 3мм. Після введення ложокбазисів з підготовленими прикусними валиками, відстань між наміченими крапками вимірюють знов, прикусний валик базису нижньої щелепи підрізають або нарощують до тих пір, поки при зімкнутих валиках, нанесені на шкіру обличчя пацієнта Комп’ютерна верстка А. Рябко 51374 6 крапки, не співпадуть з вимірювальними щупами 22. За допомогою даного пристосування можна також проводити антропометричні вимірювання на моделях щелеп, таких параметрів як висоту, ширину зубів і зубних рядів, глибину неба і т.п. Приклад 3 Для вимірювання глибини неба також окремо використовується лінійний вимірювальний шаблон 7 з консоллю 10 і 13. На даній ділянці зубного ряду (Фіг.4) спочатку лінії, що проведені по піднебінній поверхні моделі, сполучають між собою, наприклад, дистальні піднебінні горби 6|6 зубів. Потім встановлюють вільний кінець гвинта 20 в точку перетину вищезазначеної лінії з лінією, проведеної уздовж серединного піднебінного шва, і обертанням гайки 21, переміщують рухому консоль 10 до контакту з дистальними горбами 6|6 зубів. Покажчик 11 показує глибину неба на даній ділянці зубного ряду. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
