Пристрій для збору опалого листя і сміття

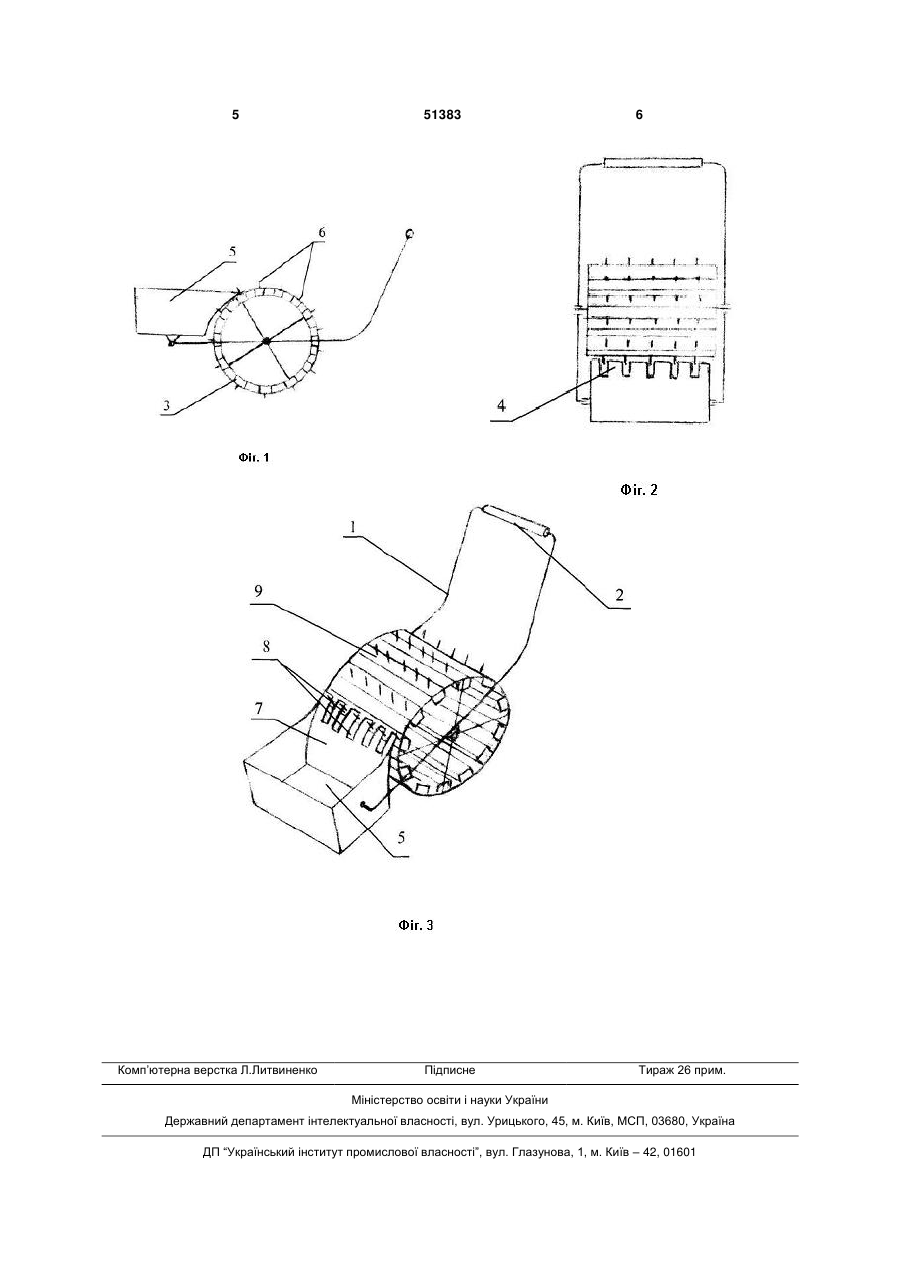

1. Пристрій для збору опалого листя і сміття, що містить робочий орган і ємність збору сміття, який відрізняється тим, що до складу пристрою введена рама з рукояткою, зв'язана з робочим органом, і гребінка скидання листя і сміття, зв'язана з ємністю, а робочий орган виконаний у вигляді барабана, який має шипи і закріплений на рамі з можливістю обертання. 3 хомо зв’язана з гребінкою скидання листя. Причому поверхня гребінки скидання листя, у верхній частині, розташована по дотичній до поверхні барабана і повторює його контур. У ще одному варіанті виконання пристрою гребінка має пази з можливістю проходження крізь них шипів барабана і скидання листя. Шипи нерухомо закріплені на барабані, перпендикулярно його поверхні, принаймні, в один ряд по периметру барабана на, принаймні, одному брусі, нерухомо закріпленому по лінії твірної барабана. У корисній моделі досягається задача розширення області застосування за рахунок того, що пристрій являє собою механізований засіб прибирання сміття без застосування електричної енергії. Робочий орган виконаний у вигляді шипованого барабана, закріпленого на рамі з можливістю обертання. Ємність виконана у вигляді коробки, задня стінка якої виконана криволінійною. Причому поверхня гребінки скидання листя, у верхній частині поверхні, розташована по дотичній до поверхні барабана і повторює його контур. Завдяки такому конструктивному виконанню при обертанні барабана листя (і інші побутові відходи) наколюється на шипи і потім, при проходженні шипів крізь пази гребінки, скидається в ємність. Таким чином, пристрій може застосовуватися для прибирання території будь-якої площі і будь-якої поверхні протягом необмеженого часу без заряджання. Задача підвищення зручності експлуатації пристрою досягається завдяки тому, що до складу пристрою введена рама з рукояткою, зв’язана з робочим органом, і гребінка скидання листя і сміття, зв'язана з ємністю. Робочий орган виконаний у вигляді шипованого барабана, закріпленого на рамі з можливістю обертання. Завдяки цьому, для збору листя досить котити пристрій перед собою, спираючись на рукоятку, без застосування значних зусиль і навантаження на хребет людини. При цьому листя і побутове сміття автоматично наколюються на шипи бара 51383 4 бана при його обертанні і, при проходженні шипів через пази гребінки, потрапляють в ємність. На Фіг. 1 показаний вигляд пристрою збоку; на Фіг. 2 - вид зверху; на Фіг. 3 - вигляд у аксонометричному стані. Пристрій для збору опалого листя і сміття містить раму 1 з рукояткою 2, яка зв’язана з робочим органом, виконаним у вигляді барабана 3, закріпленого на рамі 1 з можливістю обертання. Гребінка 4 скидання листя і сміття зв’язана з ємністю 5. Барабан 3 має шипи 6. Ємність 5 виконана у вигляді коробки, задня стінка якої 7 виконана криволінійною. Причому поверхня гребінки 4 скидання листя, у верхній частині поверхні, розташована по дотичній до поверхні барабана і повторює його контур. У ще одному варіанті виконання пристрою гребінка 4 має пази 8 з можливістю проходження крізь них шипів 6 барабана 3 і скидання листя. Шипи 6 нерухомо закріплені на барабані 3, перпендикулярно його поверхні, принаймні, в один ряд по периметру барабана 3 на, принаймні, одному брусі 9, нерухомо закріпленому по лінії твірної барабана 3. Пристрій використовується таким чином. Для збору листя і побутового сміття досить котити пристрій перед собою, спираючись на рукоятку 2, без застосування значних зусиль. При обертанні барабана 3 листя (і інші побутові відходи) наколюється на шипи 6 і потім, при проходженні шипів 6 крізь пази 8 гребінок 4, скидаються в ємність 5. Чим більше рядів шипів 6 виконано на барабані 3 і чим більше брусів 9 з шипами 6 закріплено на барабані 3, тим ширше смуга прибираної поверхні і вище продуктивність пристрою. Пристрій може застосовуватися для прибирання території будь-якої площі і будь-якої поверхні протягом необмеженого часу без заряджання. Таким чином, у корисній моделі досягається задача розширення області застосування, а також задача підвищення зручності експлуатації пристрою. 5 Комп’ютерна верстка Л.Литвиненко 51383 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
