Формувач тактових імпульсів

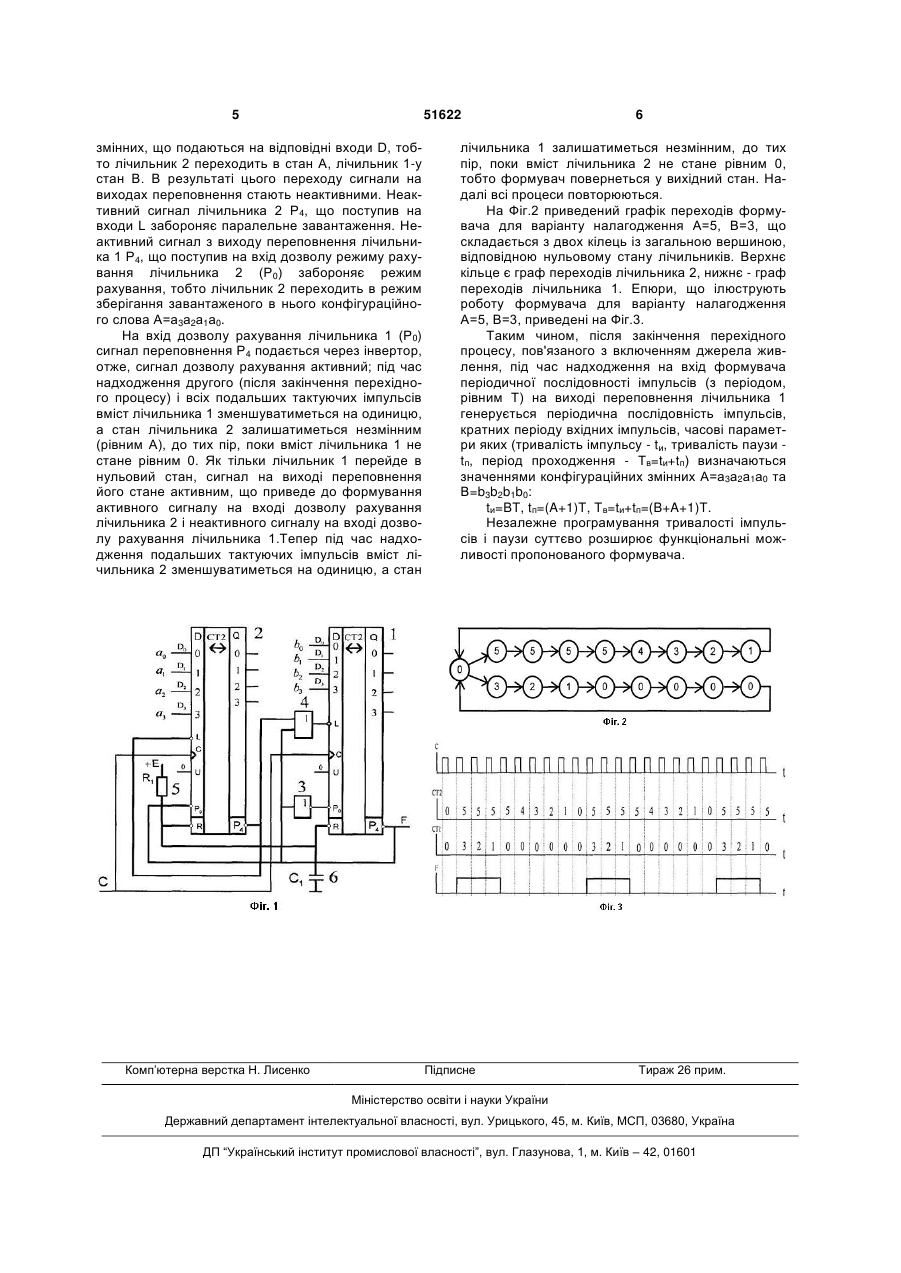

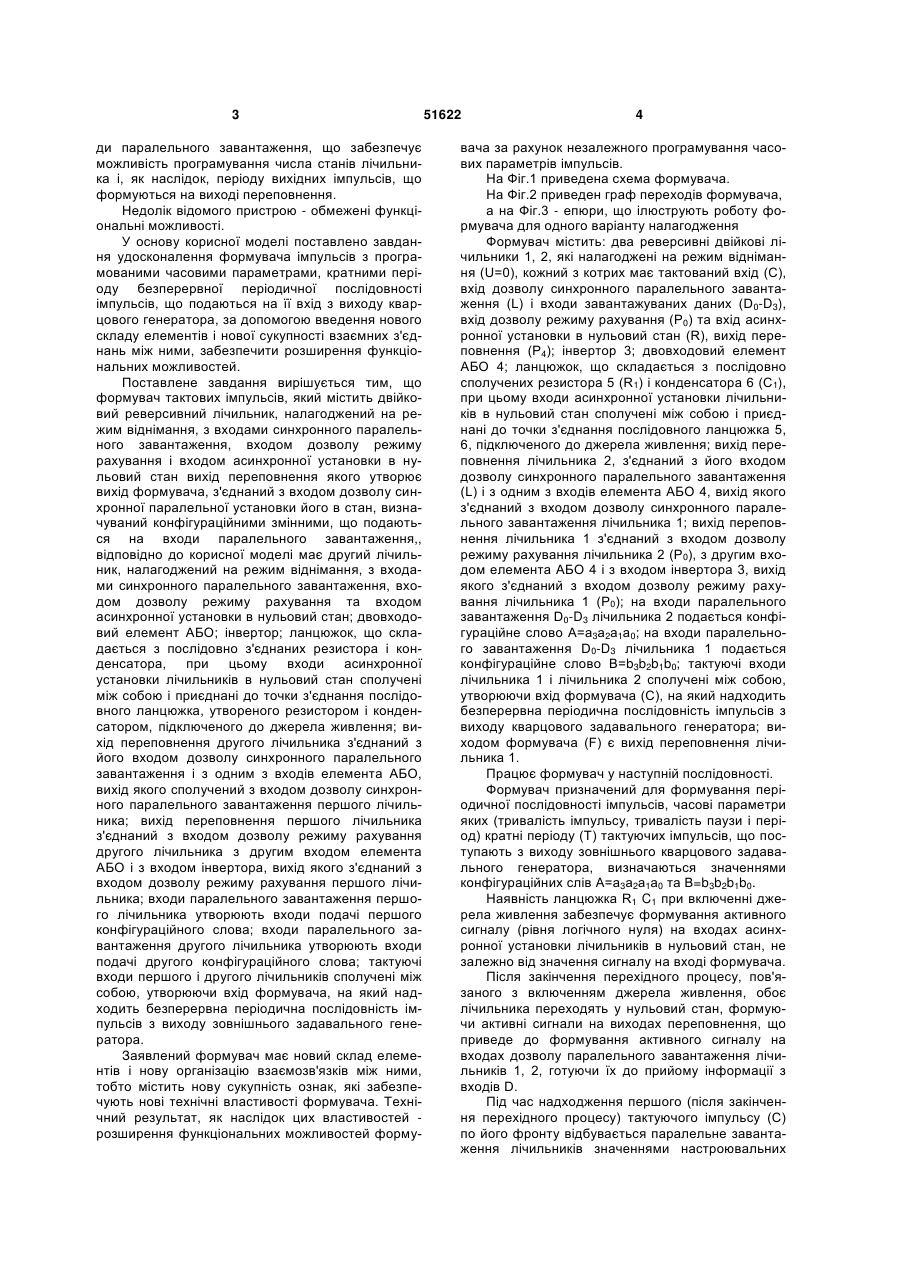

Формувач тактових імпульсів, який містить двійковий реверсивний лічильник, налагоджений на режим віднімання, з входами синхронного паралельного завантаження, входом дозволу режиму рахування і входом асинхронної установки в нульовий стан, вихід переповнення якого утворює вихід формувача, з'єднаний з входом дозволу синхронної паралельної установки його в стан, визначуваний конфігураційними змінними, що подаються на входи паралельного завантаження, який відрізняється тим, що має другий лічильник, налагоджений на режим віднімання, з входами синхронного паралельного завантаження, входом дозволу режиму рахування та входом асинхронної установки в нульовий стан; двовходовий елемент АБО; інвертор; ланцюжок, що складається з послі U 2 (19) 1 3 ди паралельного завантаження, що забезпечує можливість програмування числа станів лічильника і, як наслідок, періоду вихідних імпульсів, що формуються на виході переповнення. Недолік відомого пристрою - обмежені функціональні можливості. У основу корисної моделі поставлено завдання удосконалення формувача імпульсів з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, за допомогою введення нового складу елементів і нової сукупності взаємних з'єднань між ними, забезпечити розширення функціональних можливостей. Поставлене завдання вирішується тим, що формувач тактових імпульсів, який містить двійковий реверсивний лічильник, налагоджений на режим віднімання, з входами синхронного паралельного завантаження, входом дозволу режиму рахування і входом асинхронної установки в нульовий стан вихід переповнення якого утворює вихід формувача, з'єднаний з входом дозволу синхронної паралельної установки його в стан, визначуваний конфігураційними змінними, що подаються на входи паралельного завантаження,, відповідно до корисної моделі має другий лічильник, налагоджений на режим віднімання, з входами синхронного паралельного завантаження, входом дозволу режиму рахування та входом асинхронної установки в нульовий стан; двовходовий елемент АБО; інвертор; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора, при цьому входи асинхронної установки лічильників в нульовий стан сполучені між собою і приєднані до точки з'єднання послідовного ланцюжка, утвореного резистором і конденсатором, підключеного до джерела живлення; вихід переповнення другого лічильника з'єднаний з його входом дозволу синхронного паралельного завантаження і з одним з входів елемента АБО, вихід якого сполучений з входом дозволу синхронного паралельного завантаження першого лічильника; вихід переповнення першого лічильника з'єднаний з входом дозволу режиму рахування другого лічильника з другим входом елемента АБО і з входом інвертора, вихід якого з'єднаний з входом дозволу режиму рахування першого лічильника; входи паралельного завантаження першого лічильника утворюють входи подачі першого конфігураційного слова; входи паралельного завантаження другого лічильника утворюють входи подачі другого конфігураційного слова; тактуючі входи першого і другого лічильників сполучені між собою, утворюючи вхід формувача, на який надходить безперервна періодична послідовність імпульсів з виходу зовнішнього задавального генератора. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості формувача. Технічний результат, як наслідок цих властивостей розширення функціональних можливостей форму 51622 4 вача за рахунок незалежного програмування часових параметрів імпульсів. На Фіг.1 приведена схема формувача. На Фіг.2 приведен граф переходів формувача, а на Фіг.3 - епюри, що ілюструють роботу формувача для одного варіанту налагодження Формувач містить: два реверсивні двійкові лічильники 1, 2, які налагоджені на режим віднімання (U=0), кожний з котрих має тактований вхід (С), вхід дозволу синхронного паралельного завантаження (L) і входи завантажуваних даних (D0-D3), вхід дозволу режиму рахування (Р0) та вхід асинхронної установки в нульовий стан (R), вихід переповнення (Р4); інвертор 3; двовходовий елемент АБО 4; ланцюжок, що складається з послідовно сполучених резистора 5 (R1) і конденсатора 6 (С1), при цьому входи асинхронної установки лічильників в нульовий стан сполучені між собою і приєднані до точки з'єднання послідовного ланцюжка 5, 6, підключеного доджерела живлення; вихід переповнення лічильника 2, з'єднаний з його входом дозволу синхронного паралельного завантаження (L) і з одним з входів елемента АБО 4, вихід якого з'єднаний з входом дозволу синхронного паралельного завантаження лічильника 1; вихід переповнення лічильника 1 з'єднаний з входом дозволу режиму рахування лічильника 2 (Р0), з другим входом елемента АБО 4 і з входом інвертора 3, вихід якого з'єднаний з входом дозволу режиму рахування лічильника 1 (Р0); на входи паралельного завантаження D0-D3 лічильника 2 подається конфігураційне слово А=а3а2а1а0; на входи паралельного завантаження D0-D3 лічильника 1 подається конфігураційне слово В=b3b2b1b0; тактуючі входи лічильника 1 і лічильника 2 сполучені між собою, утворюючи вхід формувача (С), на який надходить безперервна періодична послідовність імпульсів з виходу кварцового задавального генератора; виходом формувача (F) є вихід переповнення лічильника 1. Працює формувач у наступній послідовності. Формувач призначений для формування періодичної послідовності імпульсів, часові параметри яких (тривалість імпульсу, тривалість паузи і період) кратні періоду (Т) тактуючих імпульсів, що поступають з виходу зовнішнього кварцового задавального генератора, визначаються значеннями конфігураційних слів А=а3а2а1а0 та В=b3b2b1b0. Наявність ланцюжка R1 C1 при включенні джерела живлення забезпечує формування активного сигналу (рівня логічного нуля) на входах асинхронної установки лічильників в нульовий стан, не залежно від значення сигналу на вході формувача. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення, обоє лічильника переходять у нульовий стан, формуючи активні сигнали на виходах переповнення, що приведе до формування активного сигналу на входах дозволу паралельного завантаження лічильників 1, 2, готуючи їх до прийому інформації з входів D. Під час надходження першого (після закінчення перехідного процесу) тактуючого імпульсу (С) по його фронту відбувається паралельне завантаження лічильників значеннями настроювальних 5 51622 змінних, що подаються на відповідні входи D, тобто лічильник 2 переходить в стан А, лічильник 1-у стан В. В результаті цього переходу сигнали на виходах переповнення стають неактивними. Неактивний сигнал лічильника 2 Р4, що поступив на входи L забороняє паралельне завантаження. Неактивний сигнал з виходу переповнення лічильника 1 Р4, що поступив на вхід дозволу режиму рахування лічильника 2 (Р0) забороняє режим рахування, тобто лічильник 2 переходить в режим зберігання завантаженого в нього конфігураційного слова А=а3а2а1а0. На вхід дозволу рахування лічильника 1 (Р0) сигнал переповнення Р4 подається через інвертор, отже, сигнал дозволу рахування активний; під час надходження другого (після закінчення перехідного процесу) і всіх подальших тактуючих імпульсів вміст лічильника 1 зменшуватиметься на одиницю, а стан лічильника 2 залишатиметься незмінним (рівним А), до тих пір, поки вміст лічильника 1 не стане рівним 0. Як тільки лічильник 1 перейде в нульовий стан, сигнал на виході переповнення його стане активним, що приведе до формування активного сигналу на вході дозволу рахування лічильника 2 і неактивного сигналу на вході дозволу рахування лічильника 1.Тепер під час надходження подальших тактуючих імпульсів вміст лічильника 2 зменшуватиметься на одиницю, а стан Комп’ютерна верстка Н. Лиcенко 6 лічильника 1 залишатиметься незмінним, до тих пір, поки вміст лічильника 2 не стане рівним 0, тобто формувач повернеться у вихідний стан. Надалі всі процеси повторюються. На Фіг.2 приведений графік переходів формувача для варіанту налагодження А=5, В=3, що складається з двох кілець із загальною вершиною, відповідною нульовому стану лічильників. Верхнє кільце є граф переходів лічильника 2, нижнє - граф переходів лічильника 1. Епюри, що ілюструють роботу формувача для варіанту налагодження А=5, В=3, приведені на Фіг.3. Таким чином, після закінчення перехідного процесу, пов'язаного з включенням джерела живлення, під час надходження на вхід формувача періодичної послідовності імпульсів (з періодом, рівним Т) на виході переповнення лічильника 1 генерується періодична послідовність імпульсів, кратних періоду вхідних імпульсів, часові параметри яких (тривалість імпульсу - tи, тривалість паузи tп, період проходження - Тв=tи+tп) визначаються значеннями конфігураційних змінних А=а3а2а1а0 та В=b3b2b1b0: tи=BT, tп=(A+1)T, Tв=tи+tп=(B+A+1)T. Незалежне програмування тривалості імпульсів і паузи суттєво розширює функціональні можливості пропонованого формувача. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
