Формувач імпульсів керування імпульсного стабілізатора

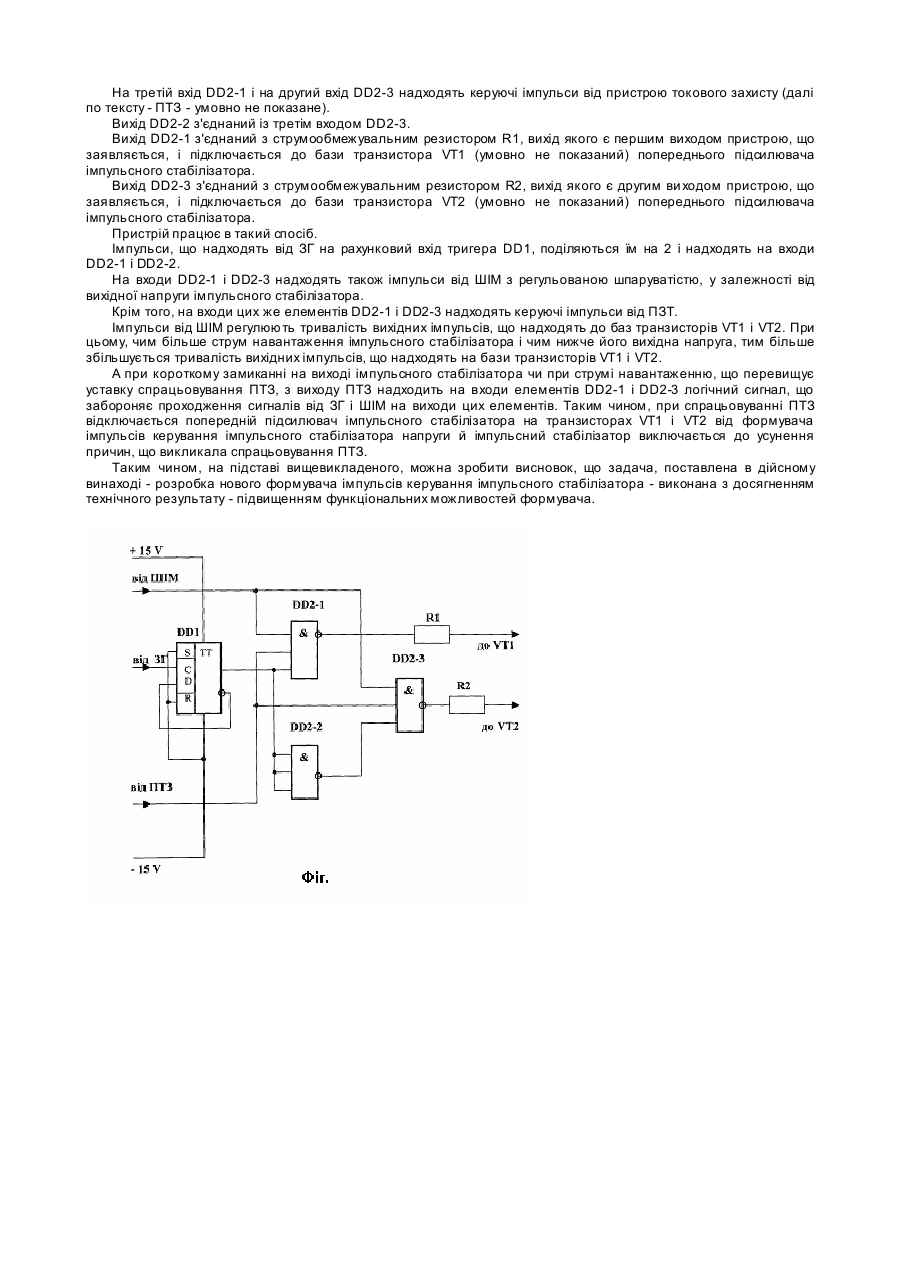

Винахід відноситься до імпульсної техніки, а саме до формувачів керуючих сигналів для імпульсних стабілізаторів напруги із широтно-імпульсною модуляцією, що мають захист по струму навантаження. Відомий «Формувач імпульсів» (А. с. СРСР №1661976, МПК-5 Н03К5/01, БВ-25-91р.), що містить джерело вхідного сигналу, конденсатор, перший і другий інвертори, вхід і вихід др угого інвертора з'єднані між собою, причому в нього введені перший транзистор, база якого з'єднана з виходом другого інвертора, емітер через перший резистор - із шиною харчування, а колектор з'єднаний з загальною шиною, другий транзистор, база якого з'єднана з емітером першого транзистора, а емітер через другий резистор - із загальною шиною, колектор - з колектором і базою третього транзистора і з базою четвертого транзистора, емітери третього і четвертого транзисторів з'єднані із шиною харчування, колектор четвертого транзистора з'єднаний із входом першого інвертора, через конденсатор - із загальною шиною, вихід першого інвертора є і виходом пристрою. Недоліком відомого пристрою є неможливість керування з його допомогою двотактним вихідним каскадом підсилювача потужності імпульсного стабілізатора напруги. Найбільш близьким по технічній сутності і результату, який досягається, і обраним як прототип є формувач імпульсів керування імпульсного стабілізатора напруги, який входить до складу «Генератора синусоїдальної напруги, синхронізованого з мережею перемінного струму» (стара назва «Генератор синусоїдальної напруги, відомий мережею») (Заявка №2002097615, МПК - 7Н02М7/48, пріоритет від 23.09.2002р.), що містить тригер, чотири логічних елементи «АБО», два з який працюють як логічні інвертори, і два струмообмежувальних резистори. Недоліком прототипу є відсутність можливості токового захисту імпульсного стабілізатора напруги, до складу якого входить формувач імпульсів керування. Задачею винаходу є розробка нового формувач імпульсів керування імпульсного стабілізатора з досягненням технічного результату - підвищення функціональних можливостей формувача. Поставлена задача зважується тим, що в «Формувачі імпульсів керування імпульсного стабілізатора», який включає тригер, три логічних елементи і два струмообмежувальних резистори, логічні елементи виконані у вигляді трьохвходових елементів «І», при цьому на рахунковий вхід тригера подають імпульси від генератора, що задає, а вихід тригера з'єднаний із другим логічним елементом, включеним за схемою інвертора, і з першим входом першого логічного елемента, на другий вхід якого надходять імпульси від широтно-імпульсного модулятора, що надходять також і на перший вхід третього логічного елемента, а на третій вхід першого логічного елемента і на другий вхід третього логічного елемента надходять керуючі імпульси від пристрою токового захисту, крім того, вихід другого логічного елемента з'єднаний із третім входом третього логічного елемента, вихід якого з'єднаний із другим струмообмежувальним резистором, а вихід першого логічного елемента з'єднаний з першим струмообмежувальним резистором. Новим у пристрої, що заявляється, є нові зв'язки й елементи схемотехніки формувача, що дозволяють виконати задачу, поставлену в винаході з досягненням технічного результату - підвищення функціональних можливостей формувача. Суттєвими ознаками пристрою, що заявляється, співпадаючими з прототипом, є наступні ознаки: - тригер; - три логічних елементи; - два стр умообмежувальних резистори. Відмітними від прототипу суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - логічні елементи виконані у вигляді трьохвходови х елементів «І»; - на рахунковий вхід тригера подають імпульси від генератора, що задає; - вихід тригера з'єднаний із другим логічним елементом; - другий логічний елемент включений за схемою інвертора; - вихід тригера з'єднаний з першим входом першого логічного елемента; - на другий вхід першого логічного елемента надходять імпульси від широтно-імпульсного модулятора; - імпульси від широтно-імпульсного модулятора надходять на перший вхід третього логічного елемента; - на третій вхід першого логічного елемента і на другий вхід третього логічного елемента надходять керуючі імпульси від пристрою токового захисту; - вихід др уго го логічного елемента з'єднаний із третім входом третього логічного елемента; - вихід третього логічного елемента з'єднаний із другим струмообмежувальним резистором; - вихід першого логічного елемента з'єднаний з першим струмообмежувальним резистором. Між суттєвими ознаками винаходу, що заявляється, і технічним результатом, який досягається, існує наступний причинно-наслідковий зв'язок. Дійсно, пристрій, що заявляється, у порівнянні з прототипом дозволяє реагувати на керуючі сигнали, що надходять від пристрою токового захисту, що істотно розширює функціональні можливості як формувача імпульсів керування, так і самого імпульсного стабілізатора напруги. При цьому введення нової функції відключення виходів формувача від попереднього підсилювача імпульсного стабілізатора напруги - досягається простими засобами без уведення додаткових логічних елементів. Сутність пристрою, що заявляється, пояснюється кресленням. На фіг.1 зображена принципова електрична схема пристрою. Формувач імпульсів керування імпульсного стабілізатора складається з тригера DD1, трьох трьохвходови х логічних елементів «І» DD2-1, DD2-2 і DD2-3 і двох резисторів R1 і R2. Вхідні імпульси, синхронізовані з частотою мережі, надходять від генератора, що задає, (далі по тексту - ЗГ умовно не показаний) на С-вхід тригера DD1. З прямого виходу тригера DD1 імпульси з частотою fзг/2 надходять на перший вхід першого логічного елемента «І» DD2-1 і на усі входи другого логічного елемента «І» DD2-2, що виконує функцію логічного інвертора. На другий вхід DD2-1 і на перший вхід третього логічного елемента «І» DD2-3 надходять імпульси від широтно-імпульсного модулятора (далі по тексту - ШІМ - умовно не показаний). На третій вхід DD2-1 і на другий вхід DD2-3 надходять керуючі імпульси від пристрою токового захисту (далі по тексту - ПТЗ - умовно не показане). Вихід DD2-2 з'єднаний із третім входом DD2-3. Вихід DD2-1 з'єднаний з струмообмежувальним резистором R1, вихід якого є першим виходом пристрою, що заявляється, і підключається до бази транзистора VT1 (умовно не показаний) попереднього підсилювача імпульсного стабілізатора. Вихід DD2-3 з'єднаний з струмообмежувальним резистором R2, вихід якого є другим ви ходом пристрою, що заявляється, і підключається до бази транзистора VT2 (умовно не показаний) попереднього підсилювача імпульсного стабілізатора. Пристрій працює в такий спосіб. Імпульси, що надходять від ЗГ на рахунковий вхід тригера DD1, поділяються їм на 2 і надходять на входи DD2-1 і DD2-2. На входи DD2-1 і DD2-3 надходять також імпульси від ШІМ з регульованою шпаруватістю, у залежності від вихідної напруги імпульсного стабілізатора. Крім того, на входи цих же елементів DD2-1 і DD2-3 надходять керуючі імпульси від ПЗТ. Імпульси від ШІМ регулюють тривалість вихідних імпульсів, що надходять до баз транзисторів VT1 і VT2. При цьому, чим більше струм навантаження імпульсного стабілізатора і чим нижче його вихідна напруга, тим більше збільшується тривалість вихідних імпульсів, що надходять на бази транзисторів VT1 і VT2. А при короткому замиканні на виході імпульсного стабілізатора чи при струмі навантаженню, що перевищує уставку спрацьовування ПТЗ, з виходу ПТЗ надходить на входи елементів DD2-1 і DD2-3 логічний сигнал, що забороняє проходження сигналів від ЗГ і ШІМ на виходи цих елементів. Таким чином, при спрацьовуванні ПТЗ відключається попередній підсилювач імпульсного стабілізатора на транзисторах VT1 і VT2 від формувача імпульсів керування імпульсного стабілізатора напруги й імпульсний стабілізатор виключається до усунення причин, що викликала спрацьовування ПТЗ. Таким чином, на підставі вищевикладеного, можна зробити висновок, що задача, поставлена в дійсному винаході - розробка нового формувача імпульсів керування імпульсного стабілізатора - виконана з досягненням технічного результату - підвищенням функціональних можливостей формувача.
