Віброізолюючий пристрій металорізального верстата плавучої ремонтної майстерні

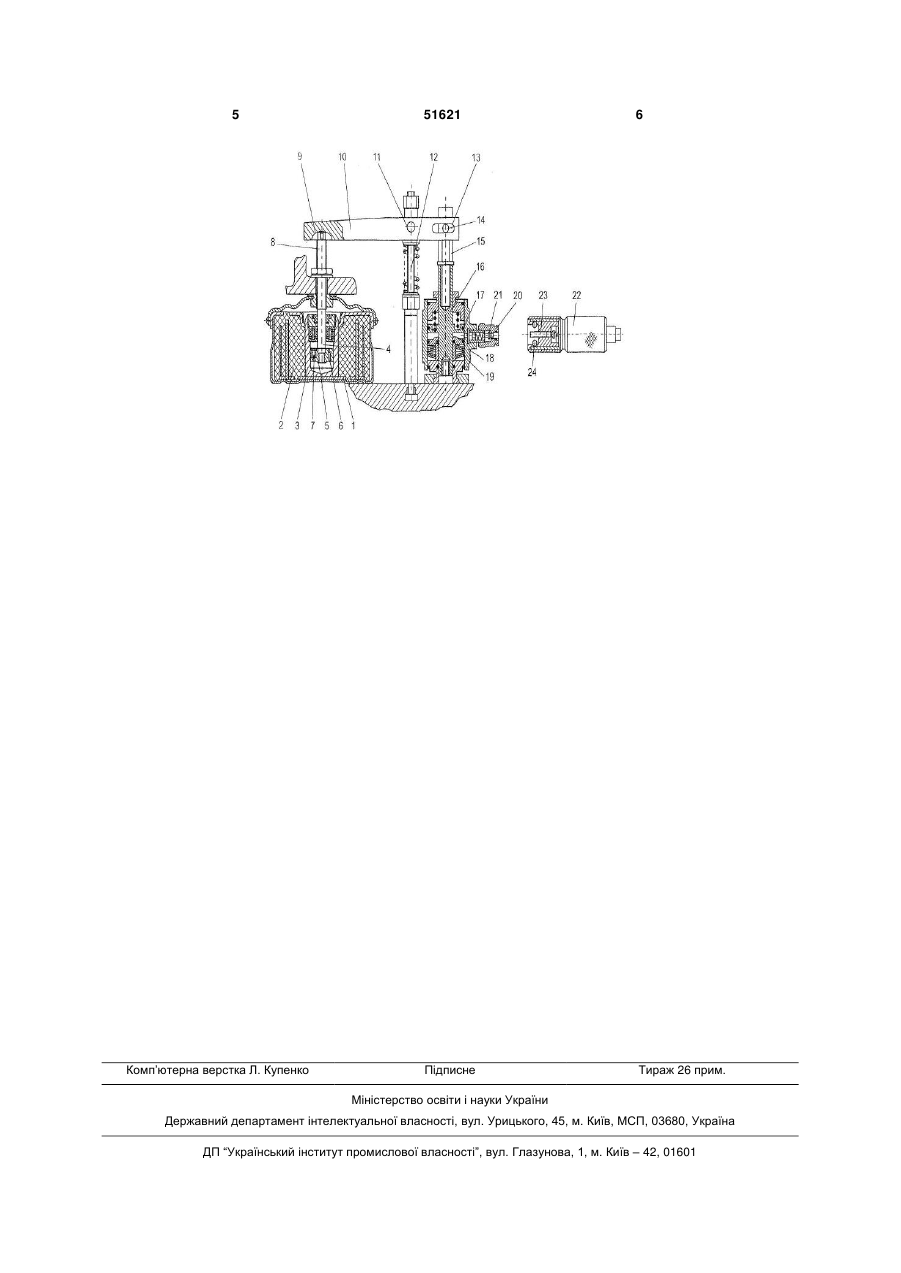

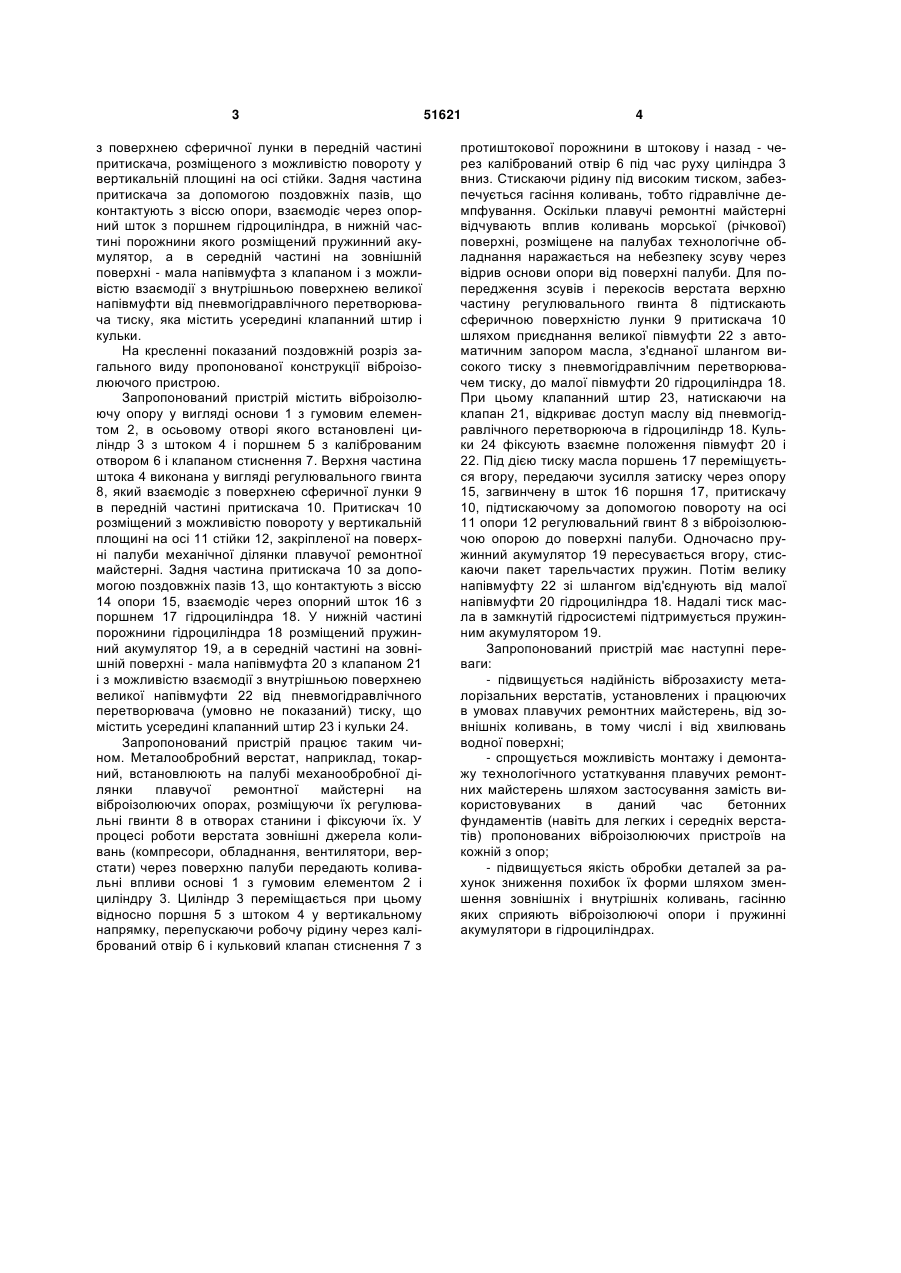

Віброізолюючий пристрій металорізального верстата плавучої ремонтної майстерні, що містить віброізолюючу опору у вигляді основи з гумовим елементом, в осьовому отворі якого встановлені циліндр, поршень з каліброваним отвором і клапаном стиснення, шток, верхня частина якого 3 з поверхнею сферичної лунки в передній частині притискача, розміщеного з можливістю повороту у вертикальній площині на осі стійки. Задня частина притискача за допомогою поздовжніх пазів, що контактують з віссю опори, взаємодіє через опорний шток з поршнем гідроциліндра, в нижній частині порожнини якого розміщений пружинний акумулятор, а в середній частині на зовнішній поверхні - мала напівмуфта з клапаном і з можливістю взаємодії з внутрішньою поверхнею великої напівмуфти від пневмогідравлічного перетворювача тиску, яка містить усередині клапанний штир і кульки. На кресленні показаний поздовжній розріз загального виду пропонованої конструкції віброізолюючого пристрою. Запропонований пристрій містить віброізолюючу опору у вигляді основи 1 з гумовим елементом 2, в осьовому отворі якого встановлені циліндр 3 з штоком 4 і поршнем 5 з каліброваним отвором 6 і клапаном стиснення 7. Верхня частина штока 4 виконана у вигляді регулювального гвинта 8, який взаємодіє з поверхнею сферичної лунки 9 в передній частині притискача 10. Притискач 10 розміщений з можливістю повороту у вертикальній площині на осі 11 стійки 12, закріпленої на поверхні палуби механічної ділянки плавучої ремонтної майстерні. Задня частина притискача 10 за допомогою поздовжніх пазів 13, що контактують з віссю 14 опори 15, взаємодіє через опорний шток 16 з поршнем 17 гідроциліндра 18. У нижній частині порожнини гідроциліндра 18 розміщений пружинний акумулятор 19, а в середній частині на зовнішній поверхні - мала напівмуфта 20 з клапаном 21 і з можливістю взаємодії з внутрішньою поверхнею великої напівмуфти 22 від пневмогідравлічного перетворювача (умовно не показаний) тиску, що містить усередині клапанний штир 23 і кульки 24. Запропонований пристрій працює таким чином. Металообробний верстат, наприклад, токарний, встановлюють на палубі механообробної ділянки плавучої ремонтної майстерні на віброізолюючих опорах, розміщуючи їх регулювальні гвинти 8 в отворах станини і фіксуючи їх. У процесі роботи верстата зовнішні джерела коливань (компресори, обладнання, вентилятори, верстати) через поверхню палуби передають коливальні впливи основі 1 з гумовим елементом 2 і циліндру 3. Циліндр 3 переміщається при цьому відносно поршня 5 з штоком 4 у вертикальному напрямку, перепускаючи робочу рідину через калібрований отвір 6 і кульковий клапан стиснення 7 з 51621 4 протиштокової порожнини в штокову і назад - через калібрований отвір 6 під час руху циліндра 3 вниз. Стискаючи рідину під високим тиском, забезпечується гасіння коливань, тобто гідравлічне демпфування. Оскільки плавучі ремонтні майстерні відчувають вплив коливань морської (річкової) поверхні, розміщене на палубах технологічне обладнання наражається на небезпеку зсуву через відрив основи опори від поверхні палуби. Для попередження зсувів і перекосів верстата верхню частину регулювального гвинта 8 підтискають сферичною поверхністю лунки 9 притискача 10 шляхом приєднання великої півмуфти 22 з автоматичним запором масла, з'єднаної шлангом високого тиску з пневмогідравлічним перетворювачем тиску, до малої півмуфти 20 гідроциліндра 18. При цьому клапанний штир 23, натискаючи на клапан 21, відкриває доступ маслу від пневмогідравлічного перетворююча в гідроциліндр 18. Кульки 24 фіксують взаємне положення півмуфт 20 і 22. Під дією тиску масла поршень 17 переміщується вгору, передаючи зусилля затиску через опору 15, загвинчену в шток 16 поршня 17, притискачу 10, підтискаючому за допомогою повороту на осі 11 опори 12 регулювальний гвинт 8 з віброізолюючою опорою до поверхні палуби. Одночасно пружинний акумулятор 19 пересувається вгору, стискаючи пакет тарельчастих пружин. Потім велику напівмуфту 22 зі шлангом від'єднують від малої напівмуфти 20 гідроциліндра 18. Надалі тиск масла в замкнутій гідросистемі підтримується пружинним акумулятором 19. Запропонований пристрій має наступні переваги: - підвищується надійність віброзахисту металорізальних верстатів, установлених і працюючих в умовах плавучих ремонтних майстерень, від зовнішніх коливань, в тому числі і від хвилювань водної поверхні; - спрощується можливість монтажу і демонтажу технологічного устаткування плавучих ремонтних майстерень шляхом застосування замість використовуваних в даний час бетонних фундаментів (навіть для легких і середніх верстатів) пропонованих віброізолюючих пристроїв на кожній з опор; - підвищується якість обробки деталей за рахунок зниження похибок їх форми шляхом зменшення зовнішніх і внутрішніх коливань, гасінню яких сприяють віброізолюючі опори і пружинні акумулятори в гідроциліндрах. 5 Комп’ютерна верстка Л. Купенко 51621 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
