Вузол з’єднання монолітного безкапітельного безбалочного перекриття з трубобетонними колонами
Номер патенту: 51630
Опубліковано: 26.07.2010
Автори: Дмитренко Тетяна Анатоліївна, Семко Олександр Володимирович
Формула / Реферат
Вузол з'єднання монолітного безкапітельного безбалочного перекриття з трубобетонними колонами, що складається з трубобетонної колони, до якої приварено арматурні відгини, монолітного безбалочного безкапітельного залізобетонного перекриття, який відрізняється тим, що вузол з'єднання окрім арматурних відгинів має горизонтальну стальну фасонку, до якої приварено стержневу арматуру, за допомогою чого забезпечено сприйняття вузловим з'єднанням згинальних моментів, та як колона використовується трубобетонна стійка.
Текст

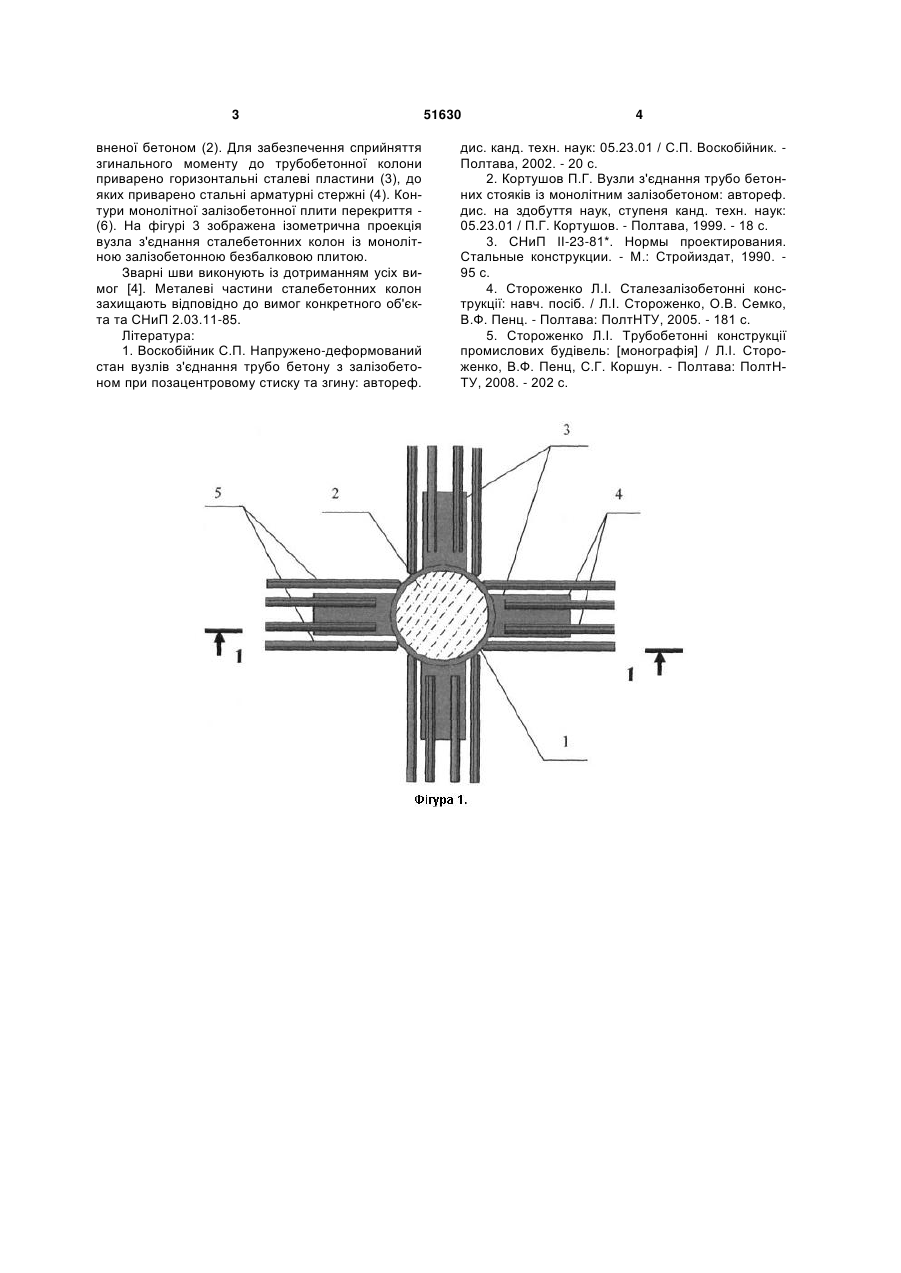

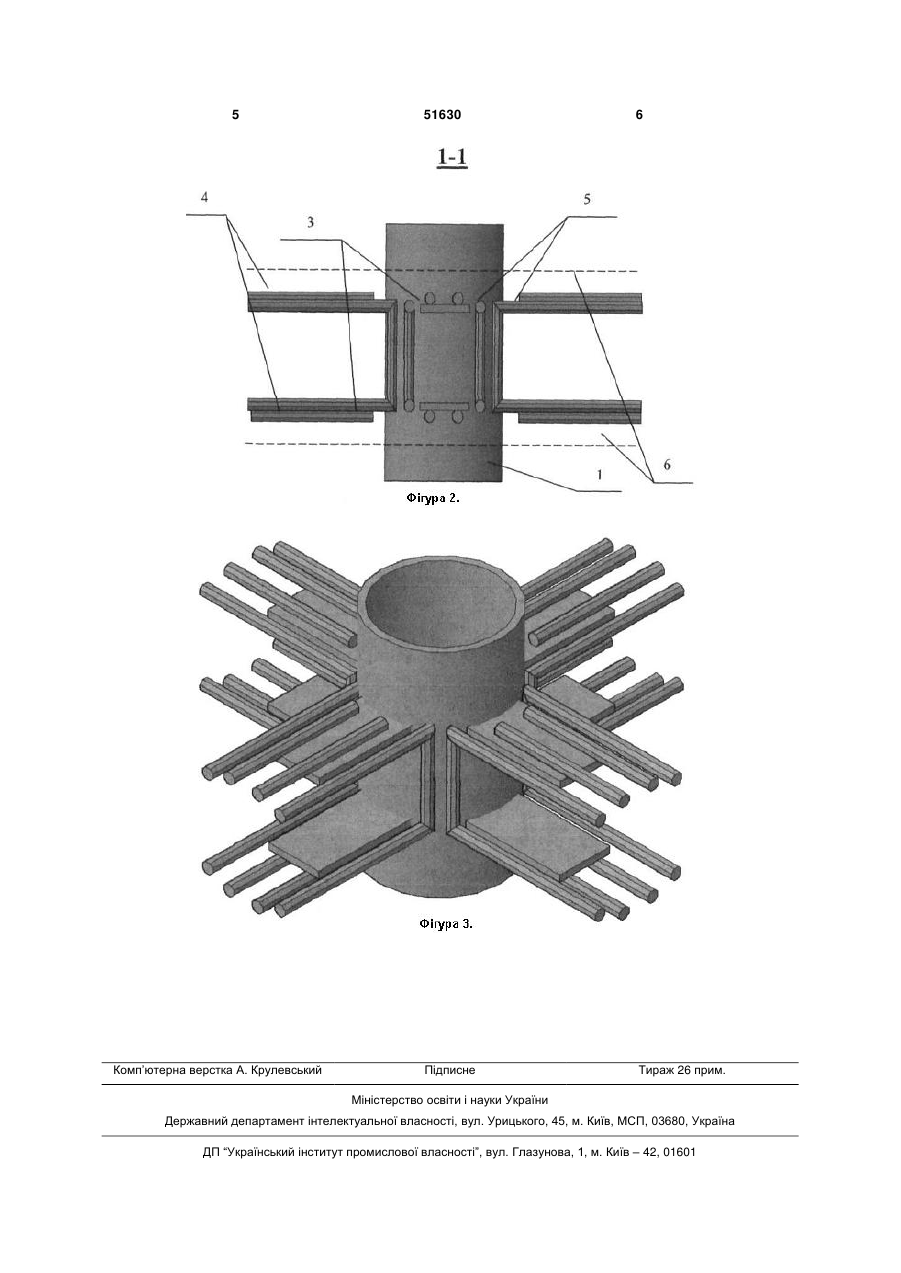

Вузол з'єднання монолітного безкапітельного безбалочного перекриття з трубобетонними коло 3 вненої бетоном (2). Для забезпечення сприйняття згинального моменту до трубобетонної колони приварено горизонтальні сталеві пластини (3), до яких приварено стальні арматурні стержні (4). Контури монолітної залізобетонної плити перекриття (6). На фігурі 3 зображена ізометрична проекція вузла з'єднання сталебетонних колон із монолітною залізобетонною безбалковою плитою. Зварні шви виконують із дотриманням усіх вимог [4]. Металеві частини сталебетонних колон захищають відповідно до вимог конкретного об'єкта та СНиП 2.03.11-85. Література: 1. Воскобійник С.П. Напружено-деформований стан вузлів з'єднання трубо бетону з залізобетоном при позацентровому стиску та згину: автореф. 51630 4 дис. канд. техн. наук: 05.23.01 / С.П. Воскобійник. Полтава, 2002. - 20 с. 2. Кортушов П.Г. Вузли з'єднання трубо бетонних стояків із монолітним залізобетоном: автореф. дис. на здобуття наук, ступеня канд. техн. наук: 05.23.01 / П.Г. Кортушов. - Полтава, 1999. - 18 с. 3. СНиП ІІ-23-81*. Нормы проектирования. Стальные конструкции. - М.: Стройиздат, 1990. 95 с. 4. Стороженко Л.І. Сталезалізобетонні конструкції: навч. посіб. / Л.І. Стороженко, О.В. Семко, В.Ф. Пенц. - Полтава: ПолтНТУ, 2005. - 181 с. 5. Стороженко Л.І. Трубобетонні конструкції промислових будівель: [монографія] / Л.І. Стороженко, В.Ф. Пенц, С.Г. Коршун. - Полтава: ПолтНТУ, 2008. - 202 с. 5 Комп’ютерна верстка А. Крулевський 51630 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for connection of monolithic beamless floor to tube-concrete columns
Автори англійськоюSemko Oleksandr Volodymyrovych, Dmytrenko Tetiana Anatoliivna
Назва патенту російськоюУзел соединения монолитного безкапительного безбалочного перекрытия с трубобетонными колоннами
Автори російськоюСемко Александр Владимирович, Дмитренко Татьяна Анатольевна
МПК / Мітки
МПК: E04B 5/32
Мітки: вузол, з'єднання, монолітного, колонами, безкапітельного, трубобетонними, безбалочного, перекриття
