Вузол з’єднання монолітного безкапітельного безбалочного перекриття з колонами зі швелерів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 48566

Опубліковано: 25.03.2010

Автори: Семко Олександр Володимирович, Дмитренко Тетяна Анатоліївна

Завантажити PDF файл.

Формула / Реферат

Вузол з'єднання монолітного безкапітельного безбалочного перекриття з колонами зі швелерів, що складається з сталебетонної колони прямокутного поперечного перерізу, до якої приварено вертикальні фасонки монолітного безбалочного безкапітельного залізобетонного перекриття, який відрізняється тим, що вузол з'єднання, окрім вертикальної фасонки, має горизонтальну стальну фасонку, яка має довжину, рівну висоті стінки швелера з одного боку, з іншого - рівну довжині двох поличок швелера, до якої приварено стержневу арматуру, за допомогою чого забезпечено сприйняття вузловим з'єднанням згинальних моментів.

Текст

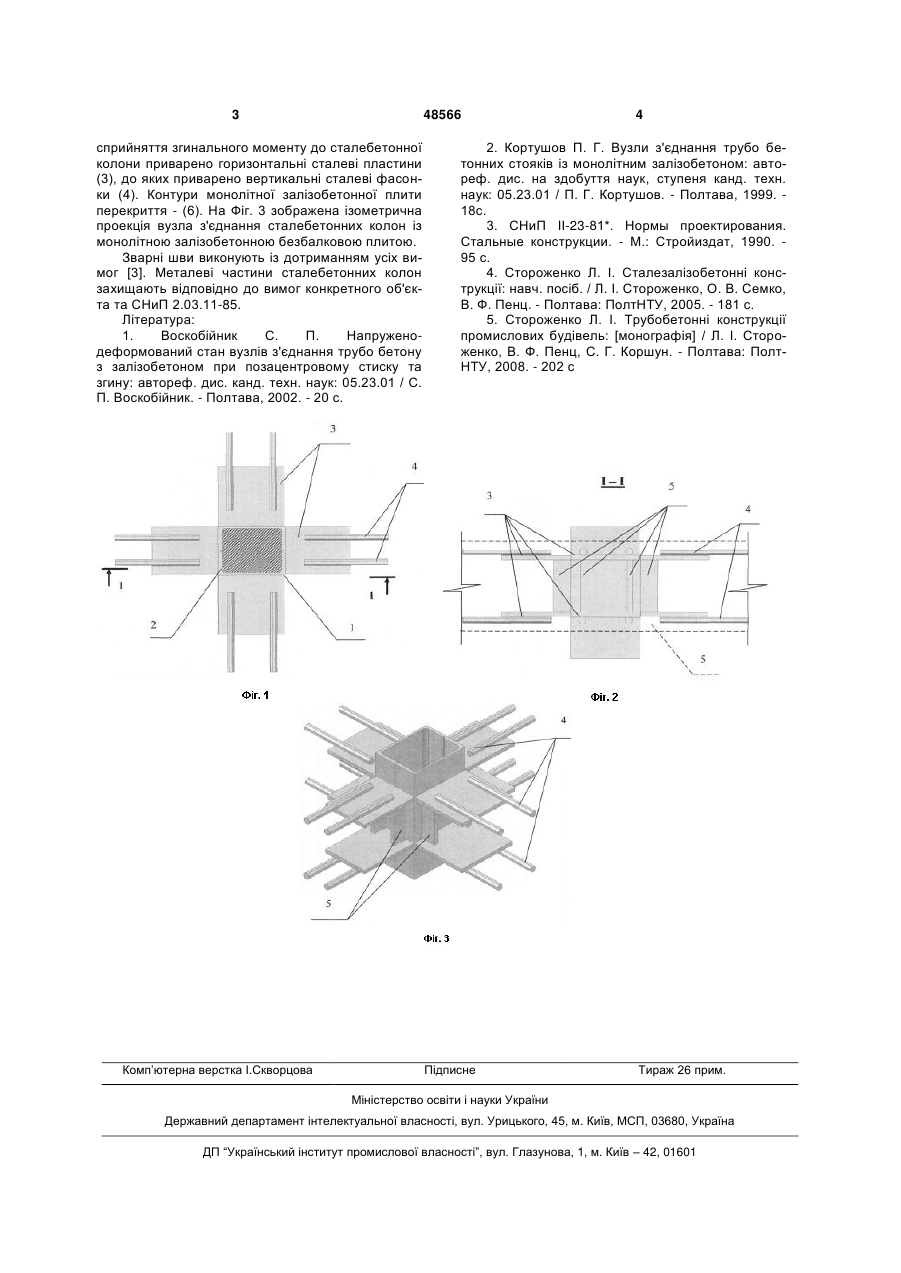

Вузол з'єднання монолітного безкапітельного безбалочного перекриття з колонами зі швелерів, що складається з сталебетонної колони прямокут 3 48566 сприйняття згинального моменту до сталебетонної колони приварено горизонтальні сталеві пластини (3), до яких приварено вертикальні сталеві фасонки (4). Контури монолітної залізобетонної плити перекриття - (6). На Фіг. 3 зображена ізометрична проекція вузла з'єднання сталебетонних колон із монолітною залізобетонною безбалковою плитою. Зварні шви виконують із дотриманням усіх вимог [3]. Металеві частини сталебетонних колон захищають відповідно до вимог конкретного об'єкта та СНиП 2.03.11-85. Література: 1. Воскобійник С. П. Напруженодеформований стан вузлів з'єднання трубо бетону з залізобетоном при позацентровому стиску та згину: автореф. дис. канд. техн. наук: 05.23.01 / С. П. Воскобійник. - Полтава, 2002. - 20 с. Комп’ютерна верстка І.Скворцова 4 2. Кортушов П. Г. Вузли з'єднання трубо бетонних стояків із монолітним залізобетоном: автореф. дис. на здобуття наук, ступеня канд. техн. наук: 05.23.01 / П. Г. Кортушов. - Полтава, 1999. 18с. 3. СНиП ІІ-23-81*. Нормы проектирования. Стальные конструкции. - М.: Стройиздат, 1990. 95 с. 4. Стороженко Л. І. Сталезалізобетонні конструкції: навч. посіб. / Л. І. Стороженко, О. В. Семко, В. Ф. Пенц. - Полтава: ПолтНТУ, 2005. - 181 с. 5. Стороженко Л. І. Трубобетонні конструкції промислових будівель: [монографія] / Л. І. Стороженко, В. Ф. Пенц, С. Г. Коршун. - Полтава: ПолтНТУ, 2008. - 202 с Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Unit for connection of monolithic cap-less beam-less floor with columns made of channel bars

Автори англійською

Semko Oleksandr Volodymyrovych, Dmytrenko Tetiana Anatoliivna

Назва патенту російською

Узел соединения монолитного безкапительного безбалочного перекрытия с колоннами из швеллеров

Автори російською

Семко Александр Владимирович, Дмитренко Татьяна Анатольевна

МПК / Мітки

МПК: E04B 5/32

Мітки: безбалочного, вузол, колонами, швелерів, перекриття, з'єднання, безкапітельного, монолітного
