Подвійний приціл для зброї з прицільною планкою

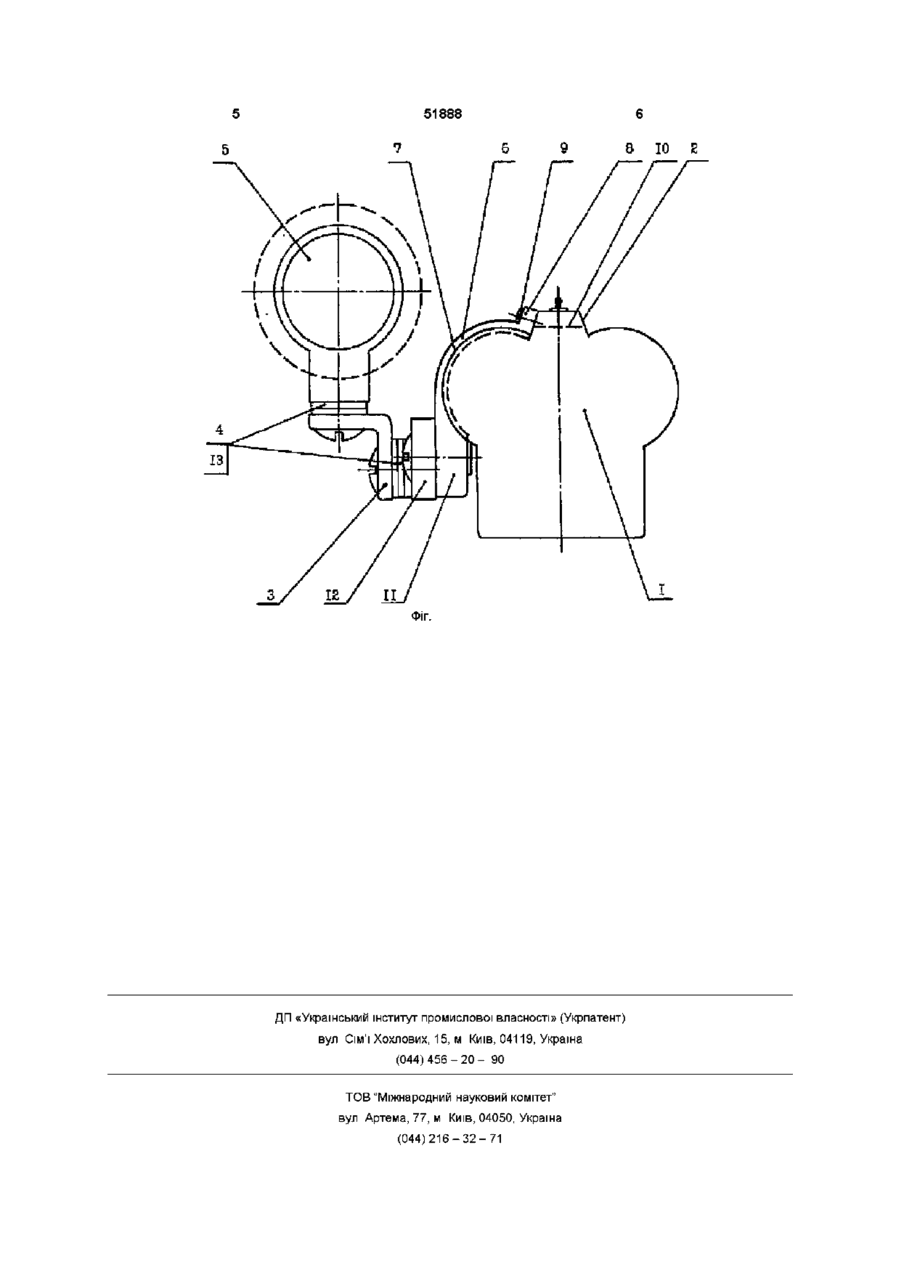

1 Подвійний приціл для зброї з прицільною планкою, що містить виконаний на зброї з прицільною планкою відкритий приціл та встановлений на ній, на одному або кількох кріпильних пристроях, з регулюючими пристроями, оптичний приціл, який при прицілюванні одним оком через відкритий приціл розташований напроти другого, вільного ока стрілка та націлений так само, який відрізняється тим, що кожен кріпильний пристрій має фігурну скобу, якою розташований на зброї з боку оптичного прицілу, при цьому скоба поверхнею, що виступає з неї, закріплена за прицільну планку або л~а/ встановлена в виконаний /виконані/ в ній паз /пази/ з допоміжним закріпленням, а від прицільної планки скоба обгинає поверхню зброї і біля нижньої и частини виконана з виступом, до якого приєднана, з можливістю роз'єднання, планка, на яку встановлений регулюючий пристрій оптичного прицілу в вертикальній або горизонтальній площині, з приєднаним до нього регулюючим пристроєм в перпендикулярній до першої площині 2 Подвійний приціл за п 1, який відрізняється тим, що регулюючі пристрої оптичного прицілу виконані з регулювальними пластинами, причому зміна положення оптичного прицілу за допомогою регулюючих пристроїв здійснюється шляхом зміни товщини або л~а/ КІЛЬКОСТІ їх регулювальних пластин 3 Подвійний приціл за п 1, який відрізняється тим, що скоба додатково закріплена за зброю Винахід належить до зброї, а сама до прицільних пристроїв, наведення Відомий ПОДВІЙНИЙ приціл для зброї, що містить встановлені на зброї відкритий та додатково, на кріпильному пристрої оптичний приціл /Российский оружейный журнал - РУЖЬЕ, Россия, Санкт-Петербург, 4 - 93, стр 43/ Вадою такого прицілу є те, що кріпильний пристрій виступає від поверхні зброї вгору, а оптичний приціл розташований над зброєю Тому вони закривають собою простір навкруги ЦІЛІ та не дозволяють виконувати одночасне прицілювання за допомогою двох прицілів Тому не досягається поліпшення використання такого прицілу Відомий ПОДВІЙНИЙ приціл /заявка на винахід України № 98136840 та Роси від 24 12 98 р , F 41 G 1/17, патентна експертиза якої вже завершена/, що містить виконаний на зброї, у вигляді прицільної планки, відкритий приціл та встановлений на ній, на одному або декількох кріпильних пристроях, з регулюючими пристроями в вертикальній та горизонтальній площинах, оптичний приціл, який при прицілюванні одним оком через відкритий приціл, розташований напроти другого, вільного ока стрільця та націлений так само Вадою такого прицілу є те, що його кріпильний пристрій важко встановити на бокову поверхню зброї з прицільною планкою, а також установити на ціль за допомогою регулюючого пристрою, тому в ньому важко поліпшити монтаж та використання такого прицілу В основу винаходу поставлено задачу створення подвійного прицілу, в якому шляхом зміни конструкції кріпильного пристрою, з розміщенням його на стволі зброї та закріпленням за прицільну планку або л~а/ в пази в ній, поліпшенням регулювання оптичного прицілу за допомогою регулювальних пластин, а також виконанням таким, що може зніматися зі зброї без наступного його регулювання після повторної установки вдається поліпшити монтаж та використання такого прицілу на зброї з прицільною планкою Задача, що поставлена, вирішується тим, що в подвійному прицілі для зброї з прицільною планкою, що містить виконаний на зброї, у вигляді прицільної планки, відкритий приціл та встановлений на ній, на одному або декількох кріпильних пристроях, з регулюючими пристроями в вертикальній та горизонтальній площинах, оптичний приціл, який при прицілюванні одним оком через відкритий приціл, розташований напроти другого, вільного 00 00 00 ю 51888 ока стрільця та націлений так само, згідно з винаходом Кожен кріпильний пристрій має по одній фігурній скобі, якою встановлений на ствол зброї з боку оптичного прицілу, при цьому скоба поверхнею, що виступає з неї вгору, закріплена за прицільну планку або л~а/ встановлена в виконаний /виконані/ в ній паз /пази/ з допоміжним закріпленням, а від прицільної планки скоба обгинає поверхню ствола в верхній та бічній його частині та біля нижньої його частини виконана з виступам від поверхні вниз або л~а/ в сторону Таке розміщення скоби дає змогу встановити кріпильний пристрій на ствол, чим вдається поліпшити монтаж та використання такого прицілу на зброї з прицільною планкою До виступу скоби приєднана, з можливістю роз'єднання планка, в формі призми або іншої форми, на яку встановлений регулюючий пристрій оптичного прицілу в вертикальній або горизонтальній площині, до якого приєднаний регулюючий пристрій в перпендикулярній до першої площині, що виконані з регулювальними пластинами, чим здається поліпшити монтаж та використання такого прицілу на зброї з прицільною планкою Зміна положення оптичного прицілу за допомогою регулюючих пристроїв здійснюється шляхам зміни товщини або л~а/ КІЛЬКОСТІ їх регулювальних пластин, які дозволяють спростити процес установки оптичного прицілу та зробити його більш надійним, чим вдається поліпшити монтаж та використання подвійного прицілу на зброї з прицільною планкою Скоба додатково закріплена за поверхню ствола, що підвищує жорсткість та надійність кріплення Цим додатково вдається поліпшити монтаж та використання такого прицілу на зброї з прицільною планкою Суть технічного рішення, що пропонується, пояснюється на фігурі, це показаний приціл для зброї з прицільною планкою, вид зі сторони стрільця Подвійний приціл містить, виконаний на зброї 1 /на фігурі показана/ двохствольна рушниця з горизонтальним розташуванням стволів/ відкритий приціл 2, який виконаний у вигляді прицільної планки з мушкою та встановлений на ній на одному або декількох кріпильних пристроях 3, з регулювальними пристроями 4, оптичний приціл 5 Він встановлений так, ще при прицілюванні одним оком через відкритий приціл 2, розташований напроти другого, вільного ока стрільця і націлений так само Кожен з кріпильних пристроїв має по одній фігурній скобі 6 з вигнутою поверхнею, якою встано влений на ствол 7 зброї І з боку оптичного прицілу 5 Скоба 6, поверхнею 8, що виступає з неї вгору закріплена гвинтами 9 за прицільну планку 2 збоку, але може бути також закріплена згори, з двох сторін планки та іншим способом Скоба 6 може бути також встановлена в виконані в прицільній планці пази 10 та закріплена в них, наприклад, з допомогою гвинтів Від прицільної планки скоба 6 обгинає поверхню ствола в верхній та бічній його частині і біля нижньої його частини виконана з виступом II від и поверхні вниз або л~а/ в сторону До виступу II приєднана планка 12, яка може бути виконаною, наприклад, в формі призми, кута, тавра або мати більш складну форму Планка 12 з'єднана з виступом II, з можливістю від'єднання планки та разом з нею і тієї частини кріпильного приладу, яка приєднана до оптичного прицілу Це зроблено з метою від'єднання оптичного прицілу, разом з частиною кріпильного пристрою, від зброї без наступного регулювання після повторної установки На планку 12 встановлений регулюючий пристрій 4 оптичного прицілу 6 в вертикальній або в горизонтальній площині 3 ним з'єднаний регулюючий пристрій в перпендикулярній до першої площині Ці регулюючі пристрої виконані з регулювальними пластинами 13 Зміна положення оптичного прицілу 5 в горизонтальній та вертикальній площинах здійснюється шляхом зміни товщини або л~а/ КІЛЬКОСТІ регулювальних пластин 13 Скоба 6 кріпильного пристрою додатково закріплена за поверхню ствола 7 Кріпильний пристрій 3, в зібраному вигляді, разом з розміщеним на його КІНЦІ ОПТИЧНИМ прицілом 5,та скобою 6 встановлюється на ствол 7 зброї 1 Поверхнею 8, що виступає з неї вгору, скоба 6 щільно прилягає до прицільної планки 2 і з'єднується з нею гвинтами 9 Регулювання оптичного прицілу 5 в горизонтальній площині виконується за допомогою регулювальних пластин ІЗ, що знаходяться біля планки 12, шляхом зміни їх товщини або л~а/ КІЛЬКОСТІ Для цього вони можуть бути виконані з еластичного матеріалу, наприклад, з гуми Регулювання оптичного прицілу в вертикальній площині виконується за допомогою пластин 13, що знаходяться під самим прицілом Найбільш точне регулювання виконується за допомогою регулювальних гвинтів, що знаходяться на самому оптичному прицілі Для того, щоб зняти оптичний приціл зі зброї, необхідно лише зняти кріплення планки 12 до скоби II /на малюнку це гвинти, або може бути й інше з'єднання/ В разі потреби оптичний приціл 5, разом з регулюючими пристроями 13 та планкою 12, знімається зі зброї 1, а сама скоба залишається на зброї і може знаходитись там постійно ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
