Шахтна піч для випалу карбонатної сировини

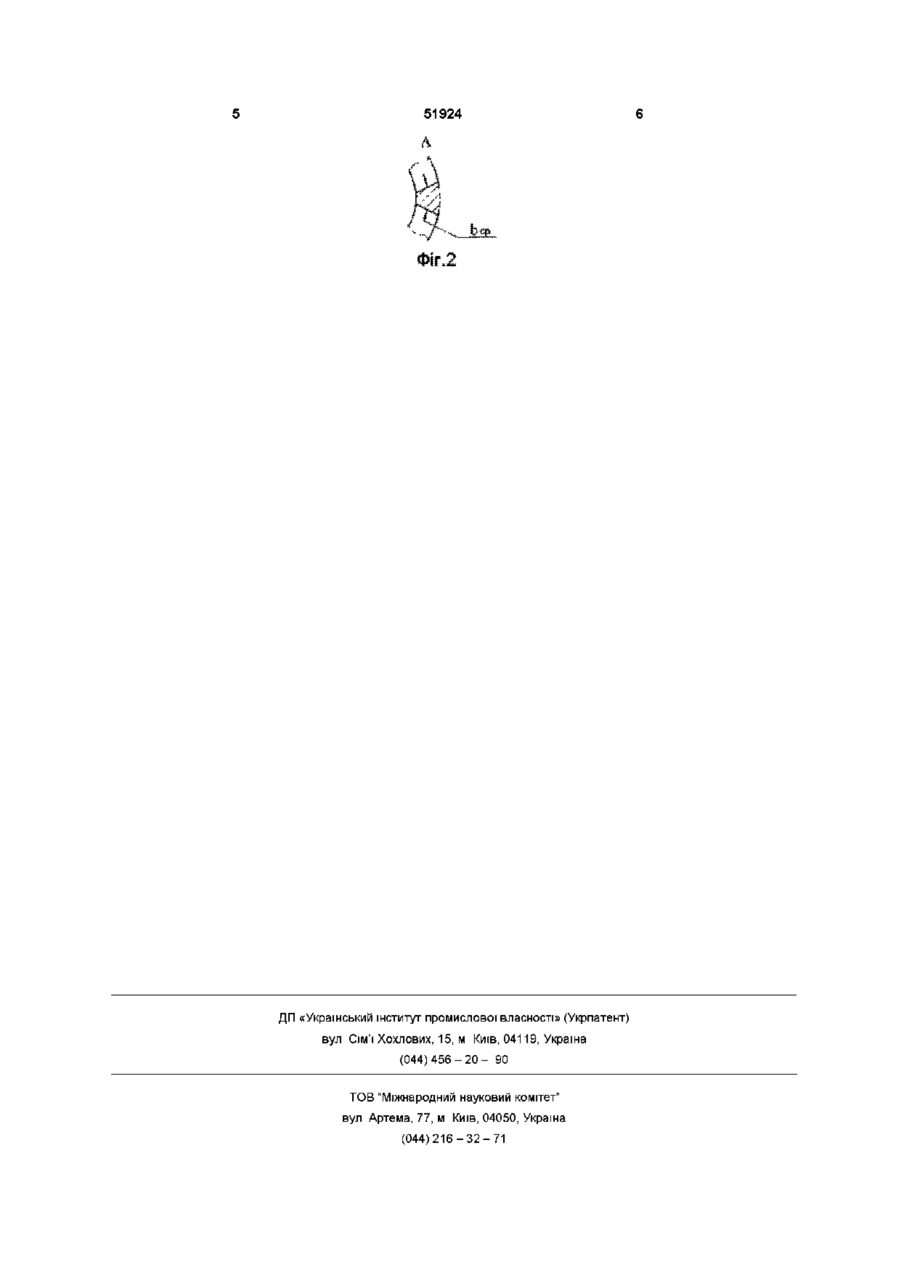

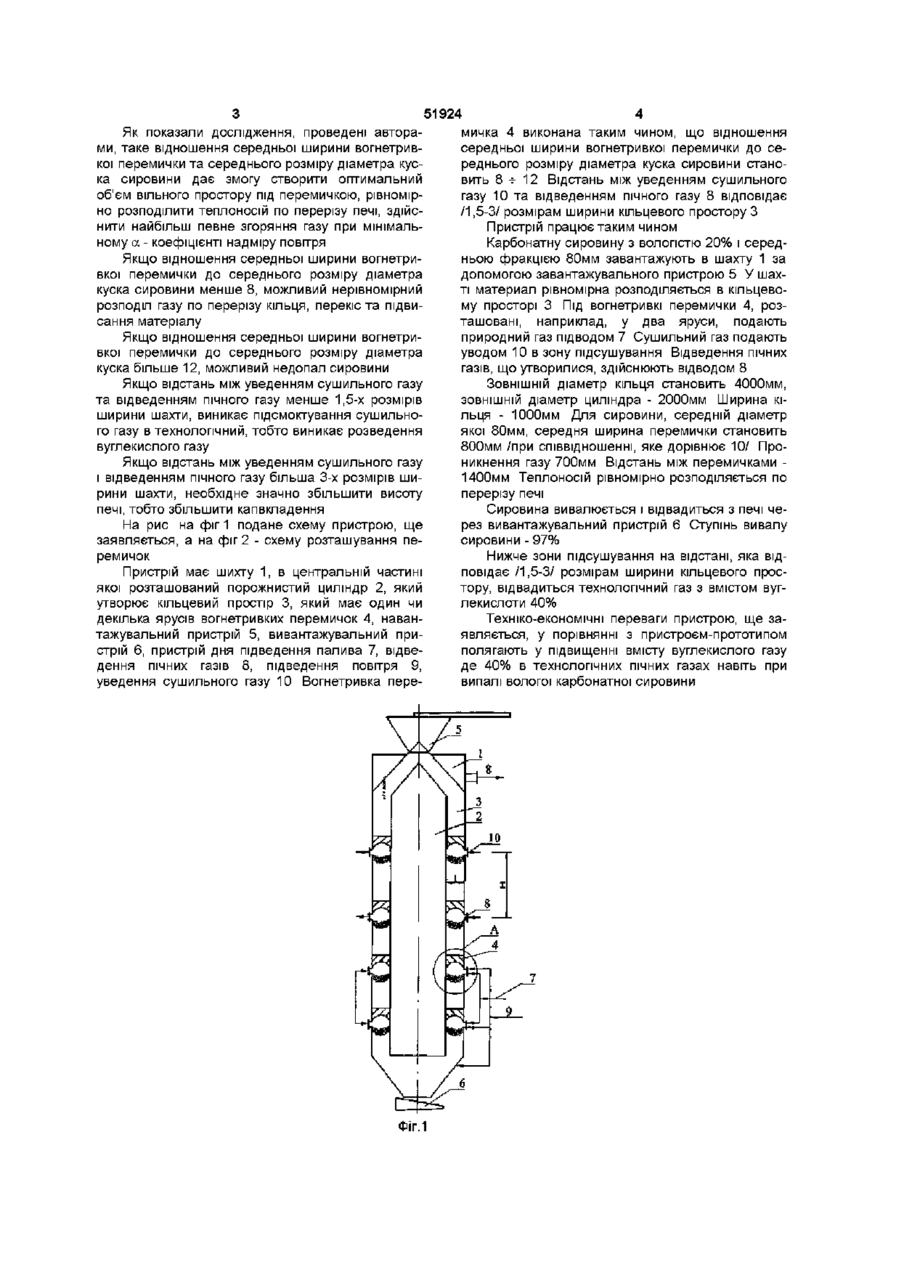

Шахтна піч для випалу карбонатної сировини, яка має шахту, вогнетривкі перемички, завантажу вальний пристрій, вивантажувальний пристрій, пристрій для підведення палива, відведення пічних газів, підведення повітря, уведення сушильного газу у верхню частину печі, яка відрізняється тим, що середнє відношення ширини вогнетривкої перемички до середнього розміру діаметра куска сировини становить 8-Й 2, а відстань між уведенням сушильного пічного газу відповідає /1,5-3/ розмірам ширини шахти Винахід належить до шахтних печей для випалу карбонатної сировини, переважне до печей, яві мають ширину шахти не більше 2м, тобто щілинних або кільцевих, і межа знайти застосування в ХІМІЧНІЙ та будівельній галузях промисловості Відома шахтна піч для випалу карбонатної сировини, наприклад, щілинного типу, яка містить шахту, завантажувальний пристрій, вивантажувальний пристрій, пристрій для підведення палива, відведення пічних газів /Див , наприклад, А В Монастырев Производство извести М "Высшая шкала", 1971, с 159/ Відома також шахтна піч для випалу карбонатної сировини, наприклад, кільцевого типу, яка має шахту, в центральній частині якої розташований порожнистий циліндр з вогнетривкого матеріалу, який утворює кільцевий простір, ще має вогнетривкі перемички, завантажувальний пристрій, вивантажувальний пристрій, пристрій для підведення палива, відведення пічних газів, підведення повітря, уведення сушильного газу у верхню частину печі /Див , наприклад, Известково-обжигательные печи шахтного типа в СССР и за рубежем Е В Текарева, В Е Фильшин Обзоры по отдельным производствам химической промышленности М НИИТЭХИМ 1977, вып 5, С 9-Ю/ палива, ВІДПОВІДНИМ ЧИНОМ виникає підвищення температури в зоні випалу, частина вуглекислого газу відновлюється де СО Знижується концентрація СОг у пічному газі В основу винаходу покладене завдання створити шахтну піч для випалу карбонатної сировини, переважно щілинного або кільцевого типу, яка дає змогу під час випалу навіть вологої карбонатної сировини підвищити вміст вуглекислого газу в технологічних пічних газах Поставлене завдання вирішується в шахтній печі для випалу карбонатної сировини, яка має шахту, вогнетривкі перемички, завантажувальний пристрій, вивантажувальний пристрій, пристрій для підведення палива, відведення пічних газів, підведення повітря, уведення сушильного газу у верхню частину печі, згідної з винаходом, відношення середньої ширини вогнетривкої перемички до середнього розміру діаметра куска сировини становить 8 - 12, а відстань між уведенням суь шильного газу та відведенням пічного газу відповідає /1,5 - 3/ розмірам ширини шахти За технічною суттєвістю та результатам, ще досягається, цей пристрій є найбільш близьким до того, що заявляється Недоліком відомих пристроїв є неповне згоряння газу, особливе під час роботи на вологій карбонатній сировині Наявність вологи у сировині викликає необхідність уведення додаткових витрат ВІДМІННИМИ ознаками пристрою, що заявляється, є - відношення середньої ширини вогнетривкої перемички до середнього розміру діаметра куска сировини становить 8 -ь 12, - відстань між уведенням сушильного газу та відведенням пічного газу відповідає /1,5-3/ розмірам ширини шахти Виходячи з описаного рівня техніки витікає, ще ВІДМІНИ, які заявляються, є новими ю 51924 Як показали дослідження, проведені авторами, таке відношення середньої ширини вогнетривкої перемички та середнього розміру діаметра куска сировини дає змогу створити оптимальний об'єм вільного простору під перемичкою, рівномірно розподілити теплоносій по перерізу печі, здійснити найбільш певне згоряння газу при мінімальному а - коефіцієнті надміру повітря Якщо відношення середньої ширини вогнетривкої перемички до середнього розміру діаметра куска сировини менше 8, можливий нерівномірний розподіл газу по перерізу кільця, перекіс та підвисання матеріалу Якщо відношення середньої ширини вогнетривкої перемички до середнього розміру діаметра куска більше 12, можливий недопал сировини Якщо відстань між уведенням сушильного газу та відведенням пічного газу менше 1,5-х розмірів ширини шахти, виникає підсмоктування сушильного газу в технологічний, тобто виникає розведення вуглекислого газу Якщо відстань між уведенням сушильного газу і відведенням пічного газу більша 3-х розмірів ширини шахти, необхідне значно збільшити висоту печі, тобто збільшити капвкладення На рис на фіг 1 подане схему пристрою, ще заявляється, а на фіг 2 - схему розташування перемичок Пристрій має шихту 1, в центральній частині якої розташований порожнистий циліндр 2, який утворює кільцевий простір 3, який має один чи декілька ярусів вогнетривких перемичок 4, навантажувальний пристрій 5, вивантажувальний пристрій 6, пристрій дня підведення палива 7, відведення пічних газів 8, підведення повітря 9, уведення сушильного газу 10 Вогнетривка пере ФІГ.1 4 мичка 4 виконана таким чином, що відношення середньої ширини вогнетривкої перемички до середнього розміру діаметра куска сировини становить 8 -ь 12 Відстань між уведенням сушильного газу 10 та відведенням пічного газу 8 відповідає /1,5-3/ розмірам ширини кільцевого простору З Пристрій працює таким чином Карбонатну сировину з вологістю 20% і середньою фракцією 80мм завантажують в шахту 1 за допомогою завантажувального пристрою 5 У шахті материал рівномірна розподіляється в кільцевому просторі 3 Під вогнетривкі перемички 4, розташовані, наприклад, у два яруси, подають природний газ підводом 7 Сушильний газ подають уводом 10 в зону підсушування Відведення пічних газів, що утворилися, здійснюють відводом 8 ЗОВНІШНІЙ діаметр кільця становить 4000мм, ЗОВНІШНІЙ діаметр циліндра - 2000мм Ширина кільця - 1000мм Для сировини, середній діаметр якої 80мм, середня ширина перемички становить 800мм /при співвідношенні, яке дорівнює 10/ Проникнення газу 700мм Відстань між перемичками 1400мм Теплоносій рівномірно розподіляється по перерізу печі Сировина вивалюється і відвадиться з печі через вивантажувальний пристрій 6 Ступінь вивалу сировини - 97% Нижче зони підсушування на відстані, яка відповідає /1,5-3/ розмірам ширини кільцевого простору, відвадиться технологічний газ з вмістом вуглекислоти 40% Техніко-економічні переваги пристрою, ще заявляється, у порівнянні з пристроєм-прототипом полягають у підвищенні вмісту вуглекислого газу де 40% в технологічних пічних газах навіть при випалі вологої карбонатної сировини 51924 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
