Шахтна піч для випалу карбонатної сировини
Номер патенту: 45020
Опубліковано: 15.03.2002
Автори: Зозуля Олександр Федорович, Ільяшенко Микола Іванович
Формула / Реферат
Шахтна піч для випалу карбонатної сировини, що складається з двох шахт, з'єднаних каналом, які мають завантажувальні та розвантажувальні пристрої, подачу повітря, відводи продуктів згоряння, яка відрізняється тим, що верхні пальникові пристрої розміщені нижче з'єднувального каналу на відстані 0,3-0,8 діаметра шахти.
Текст

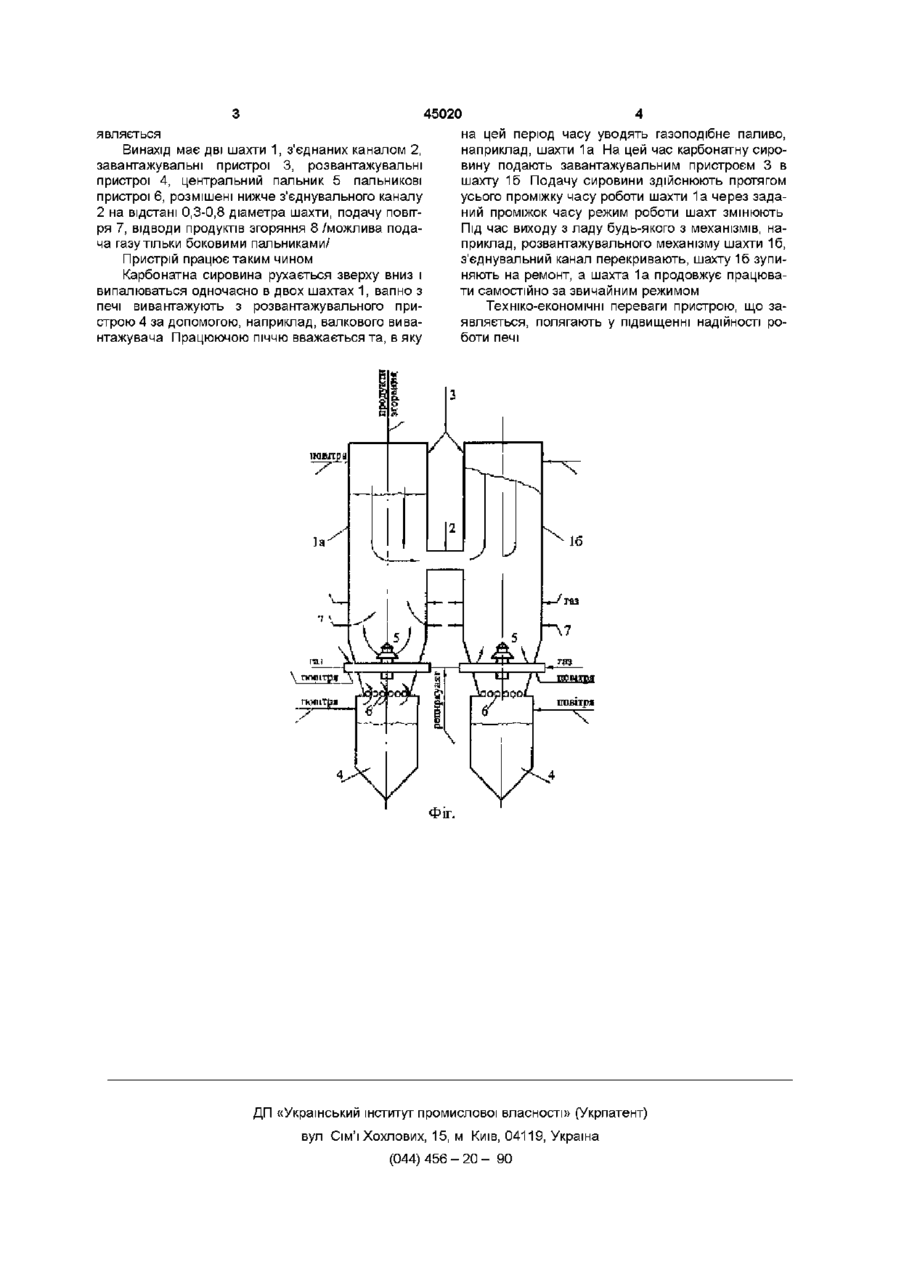

Шахтна піч для випалу карбонатної сировини, що складається з двох шахт, з'єднаних каналом, які мають завантажувальні та розвантажувальні пристрої, подачу повітря, відводи продуктів згоряння, яка відрізняється тим, що верхні пальникові пристрої розміщені нижче з'єднувального каналу на відстані 0,3-0,8 діаметра шахти Винахід належить до шахтних печей для випалу карбонатної сировини і може знайти застосування в ХІМІЧНІЙ, металургійній та будівельній галузях промисловості Відома шахтна піч для випалу карбонатної сировини, яка являє собою шахту, забезпечену завантажувальним та розвантажувальним пристроями, пальниковими пристроями, подачею повітря, відводами продуктів згоряння /Див , наприклад, Монастырев А В , Александров А В Печи для производства извести Справочник М , "Металлургия", 1979 С 45/ Недоліками відомого пристрою є невисоке знімання вапна з поперечного перерізу печі, збільшена витрата палива на одиницю продукції та велика яка має високу надійність її роботи Поставлене завдання вирішується в шахтній печі для випалу карбонатної сировини, що складається з двох шахт, з'єднаних каналом, які мають завантажувальні та розвантажувальні пристрої, пальникові пристрої, подачу повітря, відводи продуктів згоряння, згідно з винаходом, верхні пальникові пристрої розміщені нижче з'єднувального каналу на відстані 0,3-0,8 діаметра шахти ВІДМІННОЮ ознакою пристрою, що заявляється, є розміщення верхніх пальникових пристроїв нижче з'єднувального каналу на відстані 0,3-0,8 діаметра шахти Виходячи з описаного рівня техніки, випливає, що вказана відміна є новою Завдяки розміщенню верхніх пальникових пристроїв нижче з'єднувального каналу на відстані 0,3-0,8 діаметра шахти, у випадку порушення роботи будь-якого з механізмів у шахтній печі, можливою є експлуатація окремо взятої кожної з шахт за умов звичайного режиму на період здійснення ремонту механізму, не зупиняючи, таким чином, виробництва Якщо верхні пальникові пристрої розміщені нижче з'єднувального каналу на відстані понад 0,8 діаметра шахти, різко скорочується зона охолождення, підвищується температура вапна, що виходить, збільшується витрата палива Якщо верхні пальникові пристрої розміщені нижче з'єднувального каналу на відстані менше 0,3 діаметра шахти, зменшується зона випалу, погіршується якість продукту, погіршуються умови експлуатації самого з'єднувального каналу, оскільки більша частина газу згоряє в ньому На фіг зображено схему шахтної печі, що за КІЛЬКІСТЬ шкідливих викидів Відома установка шахтної печі для випалу карбонатної сировини, що складається з двох шахт, з'єднаних каналом, які мають завантажувальні та розвантажувальні пристрої, центральний пальник, пальникові пристрої у верхній частині шахти, подачу повітря, відводи продуктів згоряння /Див , наприклад, Монастырев А В , Александров А В Печи для производства извести Справочник М «Металлургия» 1979 С 127/ За технічною суттєвістю та ефектом, що досягається, відомий пристрій є найбільш близьким до того, що заявляється Недоліком відомого пристрою є невисока надійність у випадку виходу з ладу будь-якого одного з механізмів однієї з шахт /завантажувального пристрою, вентиляторів, тощо, зупиняється установка печі, тобто зупиняються обидві шахти В основу винаходу покладено завдання створити шахтну піч для випалу карбонатної сировини, о ю 45020 на цей період часу уводять газоподібне паливо, наприклад, шахти 1а На цей час карбонатну сировину подають завантажувальним пристроєм 3 в шахту 16 Подачу сировини здійснюють протягом усього проміжку часу роботи шахти 1а через заданий проміжок часу режим роботи шахт змінюють Під час виходу з ладу будь-якого з механізмів, наприклад, розвантажувального механізму шахти 16, з'єднувальний канал перекривають, шахту 16 зупиняють на ремонт, а шахта 1а продовжує працювати самостійно за звичайним режимом Техніко-економічні переваги пристрою, що заявляється, полягають у підвищенні надійності роботи печі являється Винахід має дві шахти 1, з'єднаних каналом 2, завантажувальні пристрої 3, розвантажувальні пристрої 4, центральний пальник 5 пальникові пристрої 6, розмішені нижче з'єднувального каналу 2 на відстані 0,3-0,8 діаметра шахти, подачу повггря 7, відводи продуктів згоряння 8 /можлива подача газу тільки боковими пальниками/ Пристрій працює таким чином Карбонатна сировина рухається зверху вниз і випалюваться одночасно в двох шахтах 1, вапно з печі вивантажують з розвантажувального пристрою 4 за допомогою, наприклад, валкового вивантажувача Працюючою піччю вважається та, в яку Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
