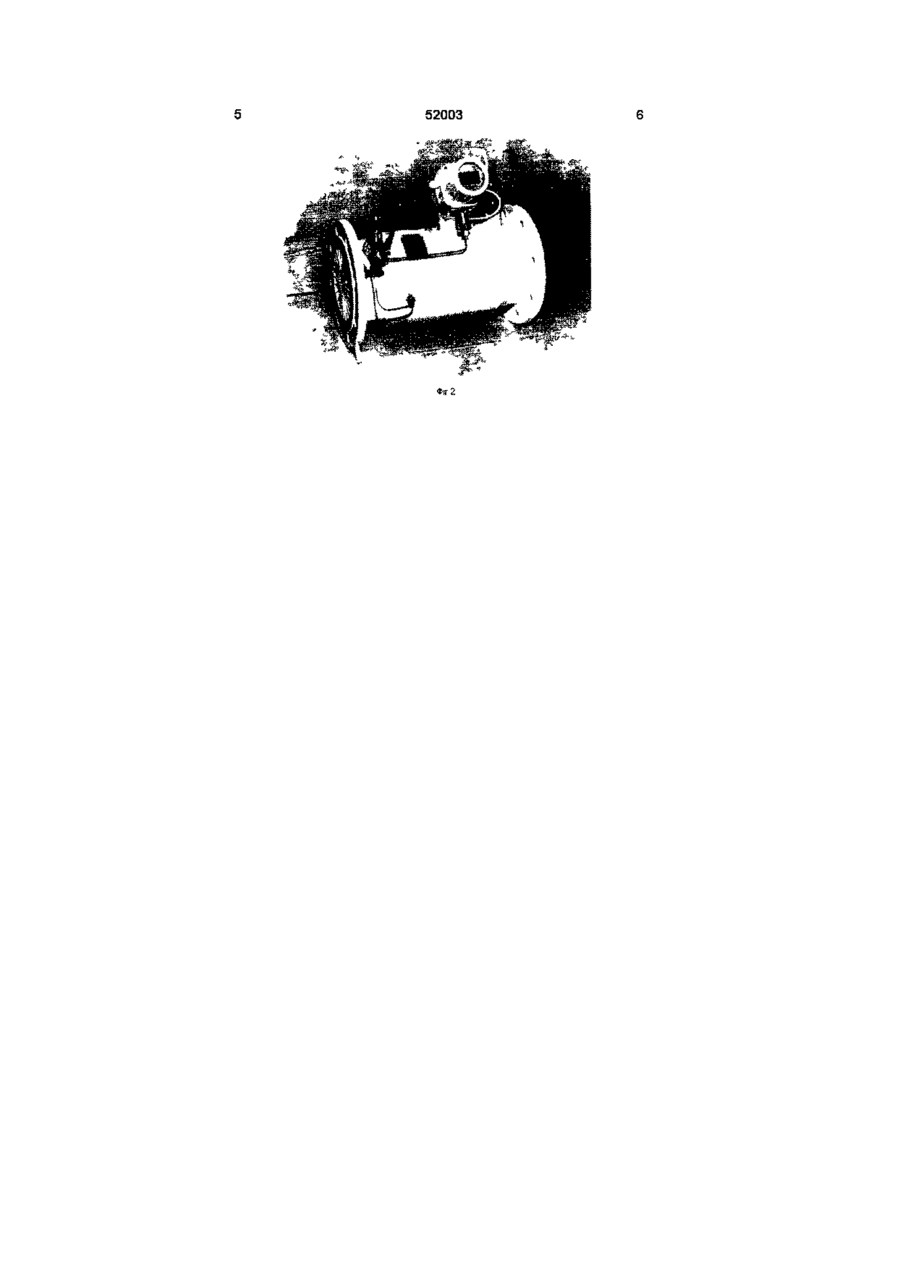

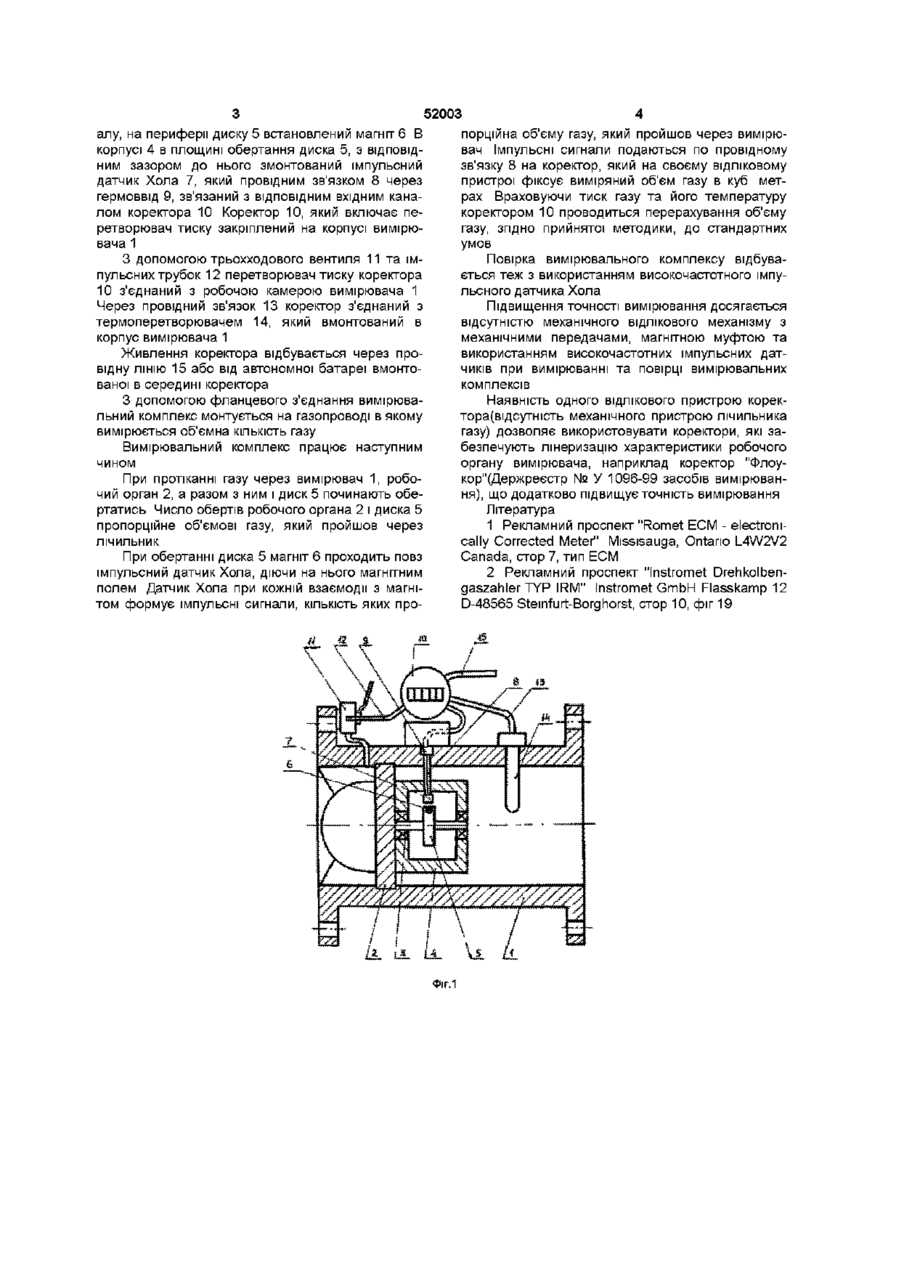

Вимірювальний комплекс

1 Вимірювальний комплекс, який складається з лічильника газу з обертовим робочим органом, високочастотного імпульсного датчика об'єму газу, ВІДЛІКОВОГО пристрою з низькочастотним імпульсним датчиком об'єму газу і коректора об'єму газу з ВІДЛІКОВИМ пристроєм, зв'язаним з лічильником каналами тиску, температури та каналом низькочастотних імпульсів об'єму газу, який відрізняється тим, що коректор об'єму газу зв'язаний лічильником каналом високочастотних імпульсів об'єму газу 2 Вимірювальний комплекс за п 1, який відрізняється тим, що високочастотним імпульсним датчиком об'єму газу є датчик Хола Вимірювальний комплекс, який заявляється, відноситься до засобів вимірювальної техніки, а саме до засобів вимірювання об'єму та об'ємної витрати природного та інших газів Відомий вимірювальний комплекс [1], який включає лічильник газу з обертовим робочим органом і ВІДЛІКОВИМ пристроєм з низькочастотним датчиком(герконом) та змонтований на корпусі лічильника коректор, зв'язаний з герконом ВІДЛІКОВОГО пристрою та датчиками тиску і температури Особливістю такого вимірювального комплексу є наявність в лічильнику ВІДЛІКОВОГО пристрою та механічних передач від вимірювача до ВІДЛІКОВОГО пристрою Це зменшує точність вимірювання та надійність роботи лічильника вимірювального комплекса Відомий вимірювальний комплекс, який складається з лічильника газу [2] з обертовим робочим органом, високочастотним імпульсним датчиком об'єму газу, ВІДЛІКОВИМ пристроєм з низькочастотним імпульсним датчиком об'єму газу і коректора об'єму газу з ВІДЛІКОВИМ пристроєм, зв'язаного з лічильником каналами тиску, температури та каналом низькочастотних імпульсів об'єму газу Недоліком даного вимірювального комплексу є наявність механічних передач між робочим органом і ВІДЛІКОВИМ пристроєм лічильника та мала КІЛЬКІСТЬ імпульсів низькочастотного датчика, яка пропорційна об'єму газу, що зменшує точність вимірювання В основу винаходу поставлено задачу підвищення точності вимірювання об'єму та об'ємної витрати газу вимірювальним комплексом шляхом зменшення енергетичних втрат в механічних передачах та збільшення КІЛЬКОСТІ імпульсів на одиницю об'єму газу Підвищення точності вимірювання вимірювальним комплексом досягається тим, що коректор об'єму газу зв'язаний з лічильником каналом високочастотних імпульсів об'єму газу, а ВІДЛІКОВИМ пристроєм комплексу є ВІДЛІКОВИЙ пристрій коректора Високочастотний імпульсний датчик об'єму газу виконаний у вигляді датчика Хола Відсутність ВІДЛІКОВОГО пристрою та механічних передач між обертовим органом та ВІДЛІКОВИМ пристроєм зменшує енергетичні втрати в лічильнику, що підвищує точність вимірювання, особливо при малих витратах газу Збільшення КІЛЬКОСТІ імпульсів, що відповідає одиниці об'єму газу додатково підвищує точність вимірювання об'єму та об'ємної витрати газу Використання одного високочастотного датчика для вимірювання об'єму газу та повірки комплексу теж підвищує точність вимірювання Суть винаходу пояснюється кресленням На фіг 1 схематично зображено вимірювальний комплекс На срото(фіг2) загальний вид вимірювального комплексу Вимірювальний комплекс складається з вимірювача 1 з обертовим робочим органом 2(у вигляді турбіни або роторів), вісь якого встановлена в підшипникових вузлах 3 корпуса 4 На осі робочого органа змонтований диск 5 з немагнітного матері СО о о сч ю 52003 алу, на периферії диску 5 встановлений магніт 6 В корпусі 4 в площині обертання диска 5, з ВІДПОВІДНИМ зазором до нього змонтований імпульсний датчик Хола 7, який провідним зв'язком 8 через гермоввід 9, зв'язаний з ВІДПОВІДНИМ ВХІДНИМ каналом коректора 10 Коректор 10, який включає перетворювач тиску закріплений на корпусі вимірювача 1 З допомогою трьохходового вентиля 11 та імпульсних трубок 12 перетворювач тиску коректора 10 з'єднаний з робочою камерою вимірювача 1 Через провідний зв'язок 13 коректор з'єднаний з термоперетворювачем 14, який вмонтований в корпус вимірювача 1 Живлення коректора відбувається через провідну ЛІНІЮ 15 або від автономної батареї вмонтованої в середині коректора З допомогою фланцевого з'єднання вимірювальний комплекс монтується на газопроводі в якому вимірюється об'ємна КІЛЬКІСТЬ газу Вимірювальний комплекс працює наступним чином При протіканні газу через вимірювач 1, робочий орган 2, а разом з ним і диск 5 починають обертатись Число обертів робочого органа 2 і диска 5 пропорційне об'ємові газу, який пройшов через ЛІЧИЛЬНИК При обертанні диска 5 магніт 6 проходить повз імпульсний датчик Хола, діючи на нього магнітним полем Датчик Хола при кожній взаємодії з магнітом формує імпульсні сигнали, КІЛЬКІСТЬ ЯКИХ про порційна об'єму газу, який пройшов через вимірювач Імпульсні сигнали подаються по провідному зв'язку 8 на коректор, який на своєму відліковому пристрої фіксує виміряний об'єм газу в куб метрах Враховуючи тиск газу та його температуру коректором 10 проводиться перерахування об'єму газу, згідно прийнятої методики, до стандартних умов Повірка вимірювального комплексу відбувається теж з використанням високочастотного імпульсного датчика Хола Підвищення точності вимірювання досягається відсутністю механічного ВІДЛІКОВОГО механізму з механічними передачами, магнітною муфтою та використанням високочастотних імпульсних датчиків при вимірюванні та повірці вимірювальних комплексів Наявність одного ВІДЛІКОВОГО пристрою коректора(відсутність механічного пристрою лічильника газу) дозволяє використовувати коректори, які забезпечують лінеризацію характеристики робочого органу вимірювача, наприклад коректор "Флоукор"(Держреєстр № У 1096-99 засобів вимірювання), що додатково підвищує точність вимірювання Література 1 Рекламний проспект "Romet ECM - electronically Corrected Meter" Missisauga, Ontario L4W2V2 Canada, crop 7, тип ECM 2 Рекламний проспект "Instromet Drehkolbengaszahler TYP IRM" Instromet GmbH Flasskamp 12 D-48565 Stemfurt-Borghorst, crop 10, фіг 19 52003 ФІГ 2
