Пристрій для розкидання підстилки

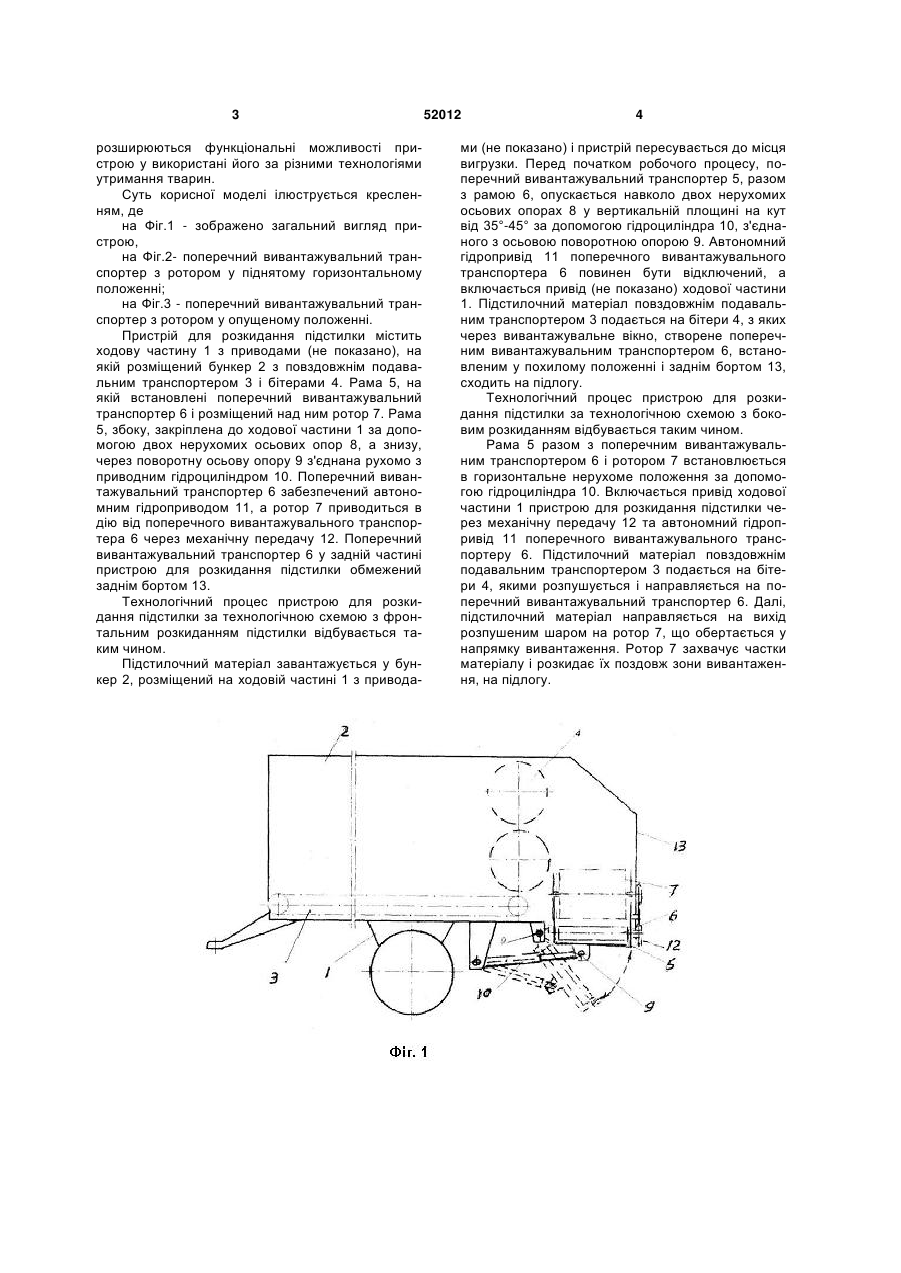

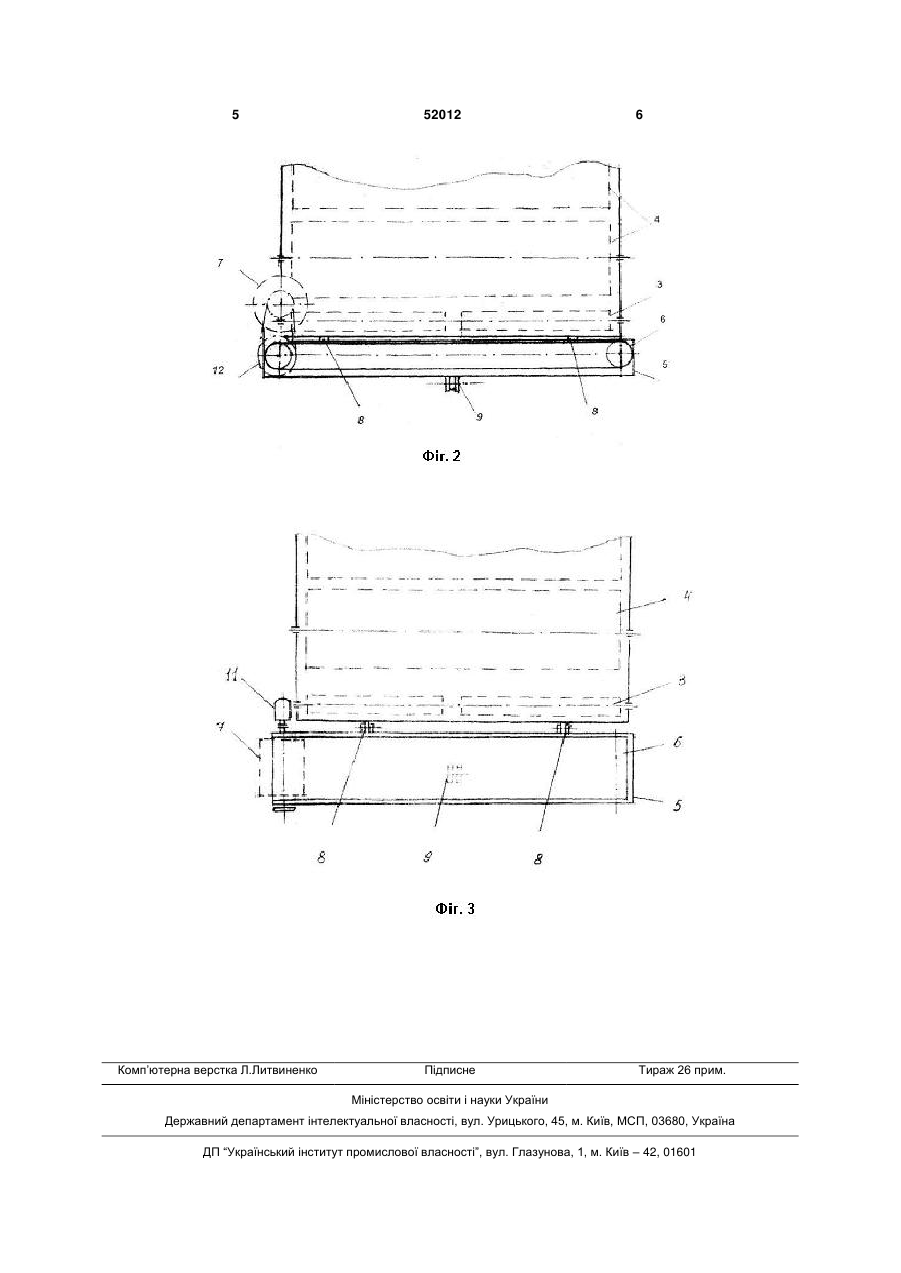

1. Пристрій для розкидання підстилки, який містить ходову частину з приводами робочих органів, бункер з встановленими в ньому повздовжнім подавальним та поперечним вивантажуваль 3 розширюються функціональні можливості пристрою у використані його за різними технологіями утримання тварин. Суть корисної моделі ілюструється кресленням, де на Фіг.1 - зображено загальний вигляд пристрою, на Фіг.2- поперечний вивантажувальний транспортер з ротором у піднятому горизонтальному положенні; на Фіг.3 - поперечний вивантажувальний транспортер з ротором у опущеному положенні. Пристрій для розкидання підстилки містить ходову частину 1 з приводами (не показано), на якій розміщений бункер 2 з повздовжнім подавальним транспортером 3 і бітерами 4. Рама 5, на якій встановлені поперечний вивантажувальний транспортер 6 і розміщений над ним ротор 7. Рама 5, збоку, закріплена до ходової частини 1 за допомогою двох нерухомих осьових опор 8, а знизу, через поворотну осьову опору 9 з'єднана рухомо з приводним гідроциліндром 10. Поперечний вивантажувальний транспортер 6 забезпечений автономним гідроприводом 11, а ротор 7 приводиться в дію від поперечного вивантажувального транспортера 6 через механічну передачу 12. Поперечний вивантажувальний транспортер 6 у задній частині пристрою для розкидання підстилки обмежений заднім бортом 13. Технологічний процес пристрою для розкидання підстилки за технологічною схемою з фронтальним розкиданням підстилки відбувається таким чином. Підстилочний матеріал завантажується у бункер 2, розміщений на ходовій частині 1 з привода 52012 4 ми (не показано) і пристрій пересувається до місця вигрузки. Перед початком робочого процесу, поперечний вивантажувальний транспортер 5, разом з рамою 6, опускається навколо двох нерухомих осьових опорах 8 у вертикальній площині на кут від 35°-45° за допомогою гідроциліндра 10, з'єднаного з осьовою поворотною опорою 9. Автономний гідропривід 11 поперечного вивантажувального транспортера 6 повинен бути відключений, а включається привід (не показано) ходової частини 1. Підстилочний матеріал повздовжнім подавальним транспортером 3 подається на бітери 4, з яких через вивантажувальне вікно, створене поперечним вивантажувальним транспортером 6, встановленим у похилому положенні і заднім бортом 13, сходить на підлогу. Технологічний процес пристрою для розкидання підстилки за технологічною схемою з боковим розкиданням відбувається таким чином. Рама 5 разом з поперечним вивантажувальним транспортером 6 і ротором 7 встановлюється в горизонтальне нерухоме положення за допомогою гідроциліндра 10. Включається привід ходової частини 1 пристрою для розкидання підстилки через механічну передачу 12 та автономний гідропривід 11 поперечного вивантажувального транспортеру 6. Підстилочний матеріал повздовжнім подавальним транспортером 3 подається на бітери 4, якими розпушується і направляється на поперечний вивантажувальний транспортер 6. Далі, підстилочний матеріал направляється на вихід розпушеним шаром на ротор 7, що обертається у напрямку вивантаження. Ротор 7 захвачує частки матеріалу і розкидає їх поздовж зони вивантаження, на підлогу. 5 Комп’ютерна верстка Л.Литвиненко 52012 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
