Пальник для спалювання газу
Номер патенту: 52028
Опубліковано: 10.08.2010
Автори: Сміхула Анатолій Володимирович, Сігал Олександр Ісакович, Сігал Ісаак Якович, Домбровська Елеонора Петрівна, Лавренцов Євген Михайлович
Формула / Реферат

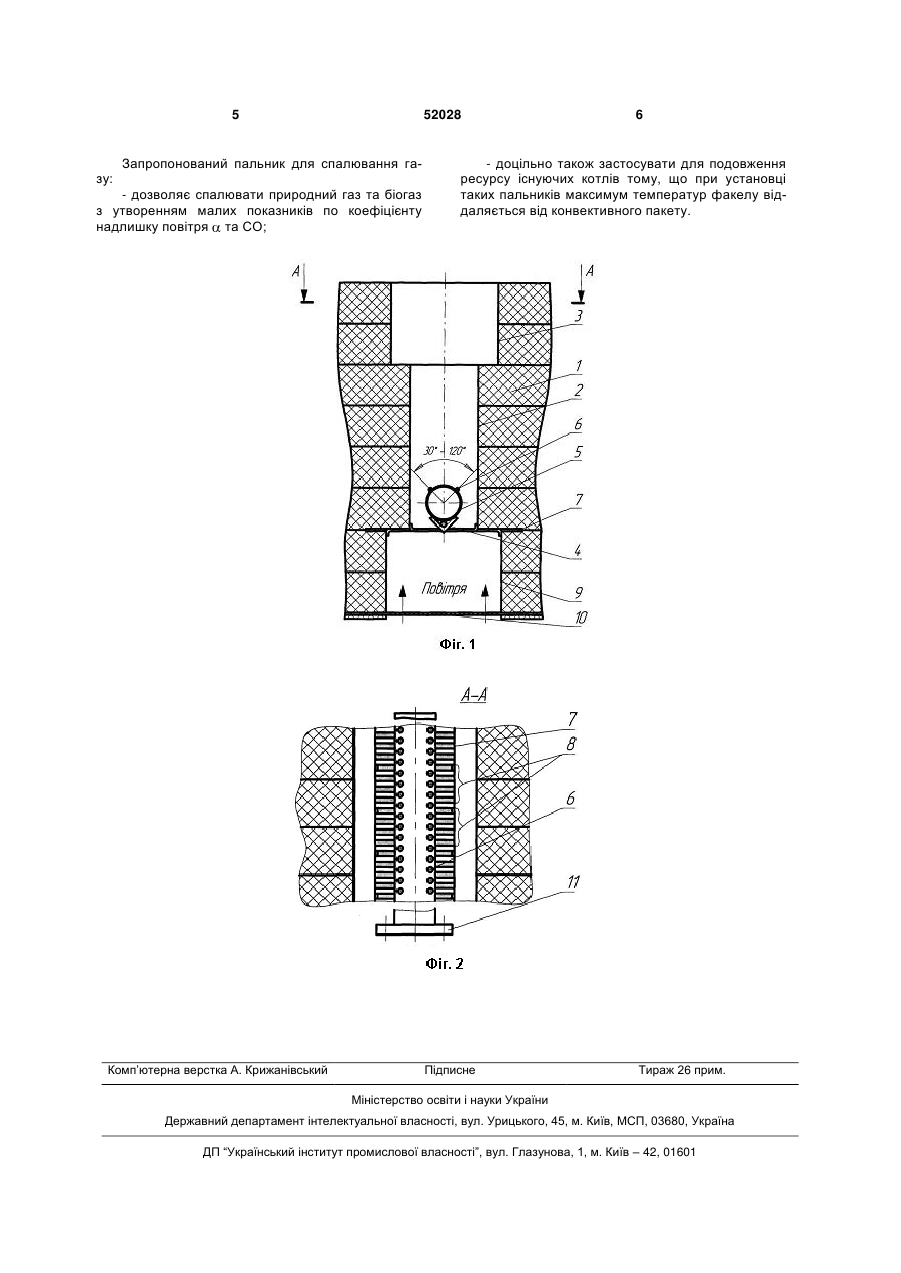

Пальник для спалювання газу, який містить розташований у щілині котла колектор з соплами на боковій поверхні і повітряний розподільник під колектором, виконаний зі смуг листової сталі, який відрізняється тим, що щілина виконана у вигляді двох прямокутних каналів різної ширини з прямими стінками, причому колектор розміщено в каналі з меншою шириною, над яким співвісно виконано канал з більшою шириною - канал раптового розширення, а під щілиною розміщено повітряну камеру і додатковий повітророзподільник у вигляді дірчастого листа.
Текст

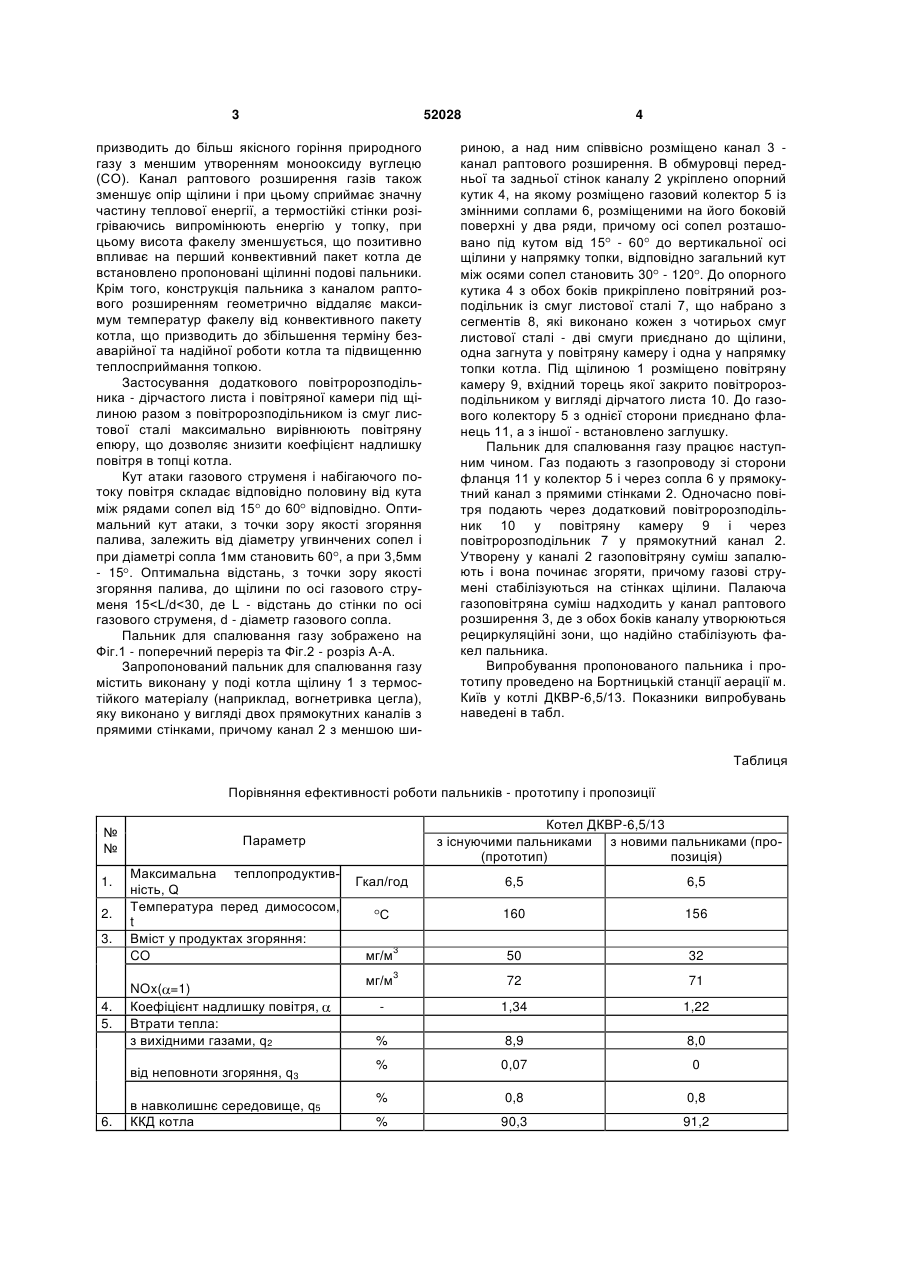

Пальник для спалювання газу, який містить розташований у щілині котла колектор з соплами на боковій поверхні і повітряний розподільник під колектором, виконаний зі смуг листової сталі, який відрізняється тим, що щілина виконана у вигляді двох прямокутних каналів різної ширини з прямими стінками, причому колектор розміщено в каналі з меншою шириною, над яким співвісно виконано канал з більшою шириною - канал раптового розширення, а під щілиною розміщено повітряну камеру і додатковий повітророзподільник у вигляді дірчастого листа. (19) (21) u201001705 (22) 17.02.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) СІГАЛ ІСААК ЯКОВИЧ, СІГАЛ ОЛЕКСАНДР ІСАКОВИЧ, СМІХУЛА АНАТОЛІЙ ВОЛОДИМИРОВИЧ, ЛАВРЕНЦОВ ЄВГЕН МИХАЙЛОВИЧ, ДОМБРОВСЬКА ЕЛЕОНОРА ПЕТРІВНА (73) СІГАЛ ІСААК ЯКОВИЧ, СІГАЛ ОЛЕКСАНДР ІСАКОВИЧ, СМІХУЛА АНАТОЛІЙ ВОЛОДИМИРОВИЧ, ЛАВРЕНЦОВ ЄВГЕН МИХАЙЛОВИЧ, ДОМБРОВСЬКА ЕЛЕОНОРА ПЕТРІВНА 3 52028 призводить до більш якісного горіння природного газу з меншим утворенням монооксиду вуглецю (СО). Канал раптового розширення газів також зменшує опір щілини і при цьому сприймає значну частину теплової енергії, а термостійкі стінки розігріваючись випромінюють енергію у топку, при цьому висота факелу зменшується, що позитивно впливає на перший конвективний пакет котла де встановлено пропоновані щілинні подові пальники. Крім того, конструкція пальника з каналом раптового розширенням геометрично віддаляє максимум температур факелу від конвективного пакету котла, що призводить до збільшення терміну безаварійної та надійної роботи котла та підвищенню теплосприймання топкою. Застосування додаткового повітророзподільника - дірчастого листа і повітряної камери під щілиною разом з повітророзподільником із смуг листової сталі максимально вирівнюють повітряну епюру, що дозволяє знизити коефіцієнт надлишку повітря в топці котла. Кут атаки газового струменя і набігаючого потоку повітря складає відповідно половину від кута між рядами сопел від 15 до 60 відповідно. Оптимальний кут атаки, з точки зору якості згоряння палива, залежить від діаметру угвинчених сопел і при діаметрі сопла 1мм становить 60 , а при 3,5мм - 15 . Оптимальна відстань, з точки зору якості згоряння палива, до щілини по осі газового струменя 15
ДивитисяДодаткова інформація
Назва патенту англійськоюBurner for gas burning
Автори англійськоюSihal Isaak Yakovych, Sihal Oleksandr Isakovych, Smikhula Anatolii Volodymyrovych, Lavrentsov Yevhen Mykhailovych, Dombrovska Eleonora Petrivna
Назва патенту російськоюГорелка для сжигания газа
Автори російськоюСигал Исаак Яковлевич, Сигал Александр Исакович, Смихула Анатолий Владимирович, Лавренцов Евгений Михайлович, Домбровская Элеонора Петровна
МПК / Мітки
МПК: F23D 14/22
Мітки: газу, спалювання, пальник
