Пристрій ущільнення дверей коксової печі

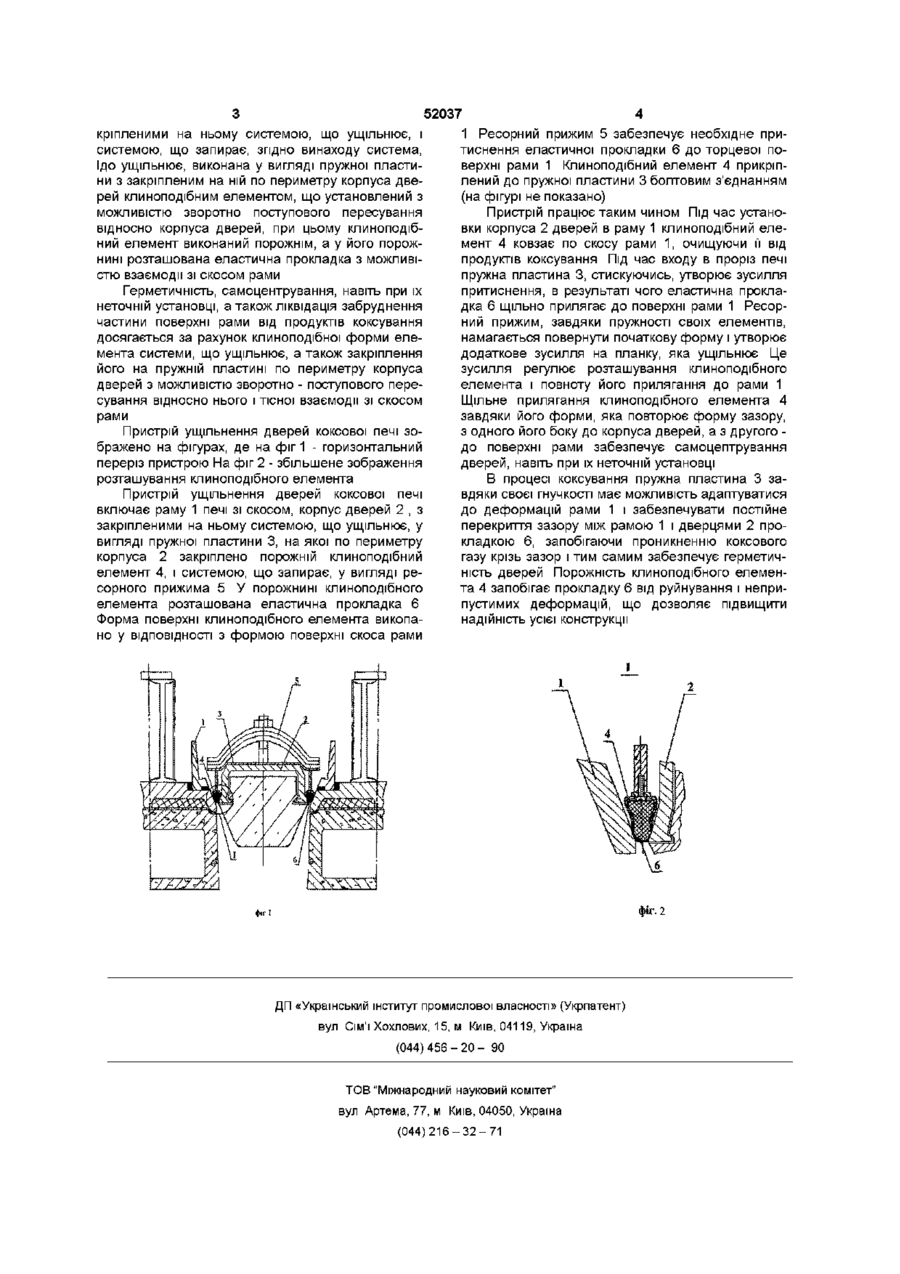

Пристрій ущільнення дверей коксової печі, що включає раму печі зі скосом, корпус дверей з закріпленими на ньому системою, що ущільнює і системою, що запирає, який відрізняється тим, що система, що ущільнює, виконана у вигляді пружної пластини з закріпленим на ній по периметру корпуса дверей клиноподібним елементом, що установлений з можливістю зворотно-поступального пересування відносно корпуса дверей, при цьому клиноподібний елемент виконаний порожнім, а в його порожнині розташована еластична прокладка з можливістю взаємодії зі скосом рами Винахід відноситься до коксохімічної промисловості, в окремості до конструкцій ущільнення дверей коксової печі Відомо пристрій ущільнення дверей коксової печі, що включає раму печі, корпус дверей з закріпленим на ньому елементом, що ущільнює, у вигляді рамки, яка самоущільнюється, що містить ЗОВНІШНІЙ елемент в вигляді ножа, який ущільнює, Г-подібного перерізу, внутрішній елемент з плоскою поверхнею прилягання і запірний елемент для їх прижиму, в якій внутрішній елемент, що ущільнює, виконано L-подібного перерізу і жорстко з'єднано верхньою частиною з внутрішньою поверхнею горизонтальної ділянки зовнішнього елемента з утворенням відкритої повітряної порожнини з зазором між вертикальною стійкою зовнішнього елемента і горизонтальною ділянкою внутрішнього елемента (див А С №1638152, кл С10В25/16, опубл 30 03 91 Бюл №12) №33) Під час установки дверей в проріз коксової печі планка, що пружинить, ковзає по скосам виступу рами, охоплює поверхні рами, які ущільнюються, прилягаючи по поверхні контакту Навантаження на планку, що пружинить, забезпечується ресорним прижимом за рахунок того, що під час установки дверей планка, що ущільнює, ковзає по скосам виступу рами, деформуючи ресорний прижим Ресорний прижим, намагаючись повернути початкову форму, утворює додаткове зусилля на планку, яка ущільнює, притискує до поверхні, що ущільнюється, компенсуючи зазори Однак відома конструкція не забезпечує високої герметичності дверей коксової печі, так як має місце нещільне прилягання планки до виступу рами, що виникає внаслідок конденсації продуктів коксування на поверхні виступу, поступова розгерметизація дверей в процесі експлуатації, крім того дана конструкція пристрою герметизації потребує ретельної наладки і точної установки дверей, так як не забезпечується самоцентрування дверей В основу винаходу поставлена задача удосконалення пристрою ущільнення дверей коксової печі, в якому за рахунок конструктивних особливостей має місце пересування елемента, що ущільнює, відносно корпусу дверей, що забезпечує самоцентрування і герметичність дверей, ліквідацію забруднення частини поверхні рами, що ущільнюється, від продуктів коксування Поставлена задача вирішується тим, що в пристрої ущільнення дверей коксової печі, який включає раму печі зі скосом, корпус дверей з за У зв'язку зі складністю конструкції і низькою СТІЙКІСТЮ до температурних напружень елементів, що ущільнюють, відомий пристрій не забезпечує достатньої надійності ущільнення Серед відомих пристроїв найбільш близьким за технічною сутністю с пристрій ущільнення дверей коксової печі, що включає раму печі, корпус дверей з закріпленим на ньому елементом, що ущільнює, в вигляді планки, що пружинить, і запірний елемент, виконаний в виді ресорного прижима, рама печі виконана зі скосом, один бік планки, що пружинить, зафіксовано у виступі дверей, а другий контактує зі скосом рами і наділено з боку зазору теплозахисним елементом (див А С №1421752, кл С10В25/16, опубл 07 09 88 Бюл 1 СО о сч Ю 52037 кріпленими на ньому системою, що ущільнює, і системою, що запирає, згідно винаходу система, Ідо ущільнює, виконана у вигляді пружної пластини з закріпленим на ній по периметру корпуса дверей клиноподібним елементом, що установлений з можливістю зворотно поступового пересування відносно корпуса дверей, при цьому клиноподібний елемент виконаний порожнім, а у його порожнині розташована еластична прокладка з можливістю взаємодії зі скосом рами Герметичність, самоцентрування, навіть при їх неточній установці, а також ліквідація забруднення частини поверхні рами від продуктів коксування досягається за рахунок клиноподібної форми елемента системи, що ущільнює, а також закріплення його на пружній пластині по периметру корпуса дверей з можливістю зворотно - поступового пересування відносно нього і тісної взаємодії зі скосом рами Пристрій ущільнення дверей коксової печі зображено на фігурах, де на фіг 1 - горизонтальний переріз пристрою На фіг 2 - збільшене зображення розташування клиноподібного елемента Пристрій ущільнення дверей коксової печі включає раму 1 печі зі скосом, корпус дверей 2 , з закріпленими на ньому системою, що ущільнює, у вигляді пружної пластини 3, на якої по периметру корпуса 2 закріплено порожній клиноподібний елемент 4, і системою, що запирає, у вигляді ресорного прижима 5 У порожнині клиноподібного елемента розташована еластична прокладка 6 Форма поверхні клиноподібного елемента викопано у ВІДПОВІДНОСТІ з формою поверхні скоса рами 1 Ресорний прижим 5 забезпечує необхідне притиснення еластичної прокладки 6 до торцевої поверхні рами 1 Клиноподібний елемент 4 прикріплений до пружної пластини 3 болтовим з'єднанням (на фігурі не показано) Пристрій працює таким чином Під час установки корпуса 2 дверей в раму 1 клиноподібний елемент 4 ковзає по скосу рами 1, очищуючи її від продуктів коксування Під час входу в проріз печі пружна пластина 3, стискуючись, утворює зусилля притиснення, в результаті чого еластична прокладка 6 щільно прилягає до поверхні рами 1 Ресорний прижим, завдяки пружності своїх елементів, намагається повернути початкову форму і утворює додаткове зусилля на планку, яка ущільнює Це зусилля регулює розташування клиноподібного елемента і повноту його прилягання до рами 1 Щільне прилягання клиноподібного елемента 4 завдяки його форми, яка повторює форму зазору, з одного його боку до корпуса дверей, а з другого до поверхні рами забезпечує самоцептрування дверей, навіть при їх неточній установці В процесі коксування пружна пластина 3 завдяки своєї гнучкості має можливість адаптуватися до деформацій рами 1 і забезпечувати постійне перекриття зазору між рамою 1 і дверцями 2 прокладкою 6, запобігаючи проникненню коксового газу крізь зазор і тим самим забезпечує герметичність дверей Порожність клиноподібного елемента 4 запобігає прокладку 6 від руйнування і неприпустимих деформацій, що дозволяє підвищити надійність усієї конструкції фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
