Двоциліндровий розчинобетононасос з кулачковим приводом та зворотною кулісою

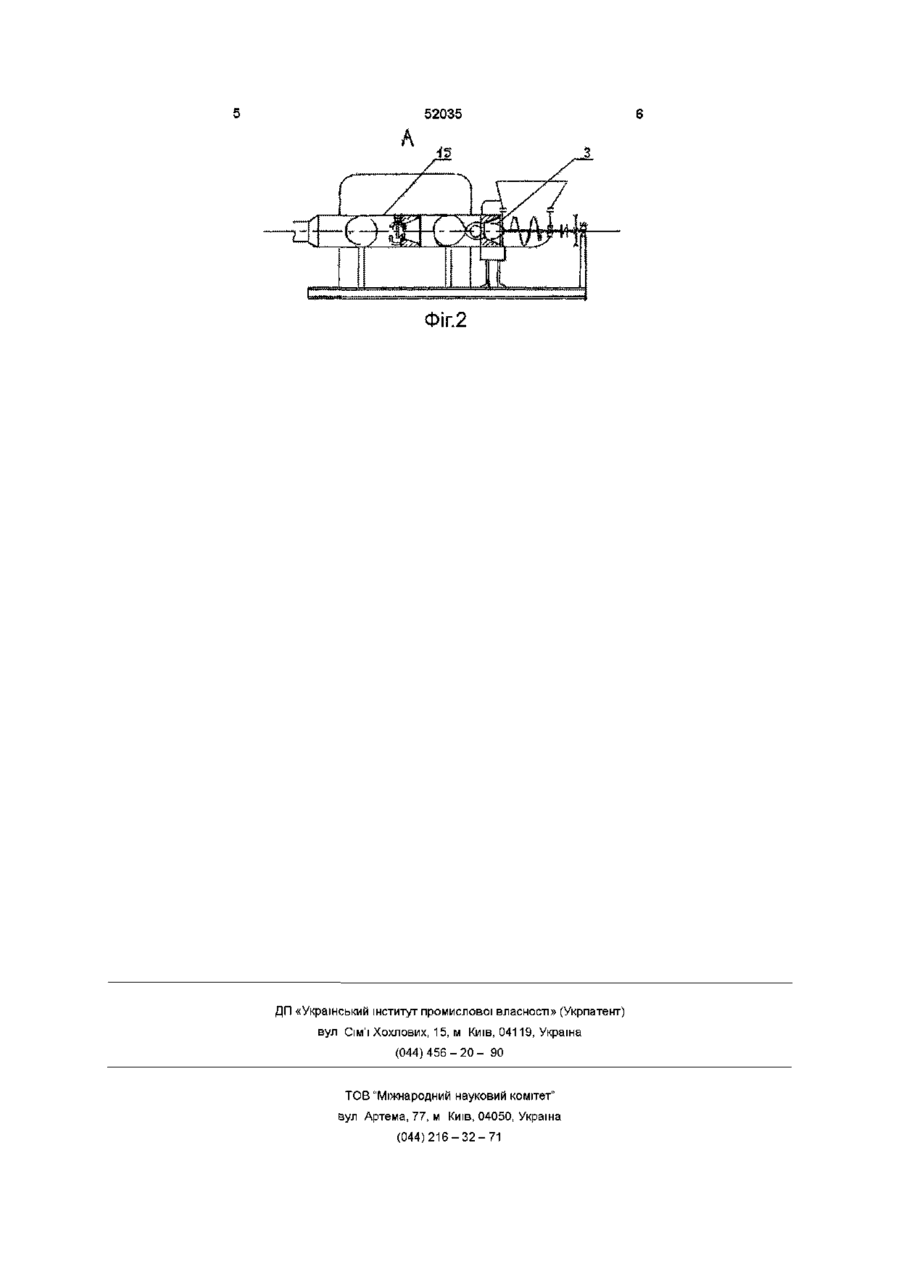

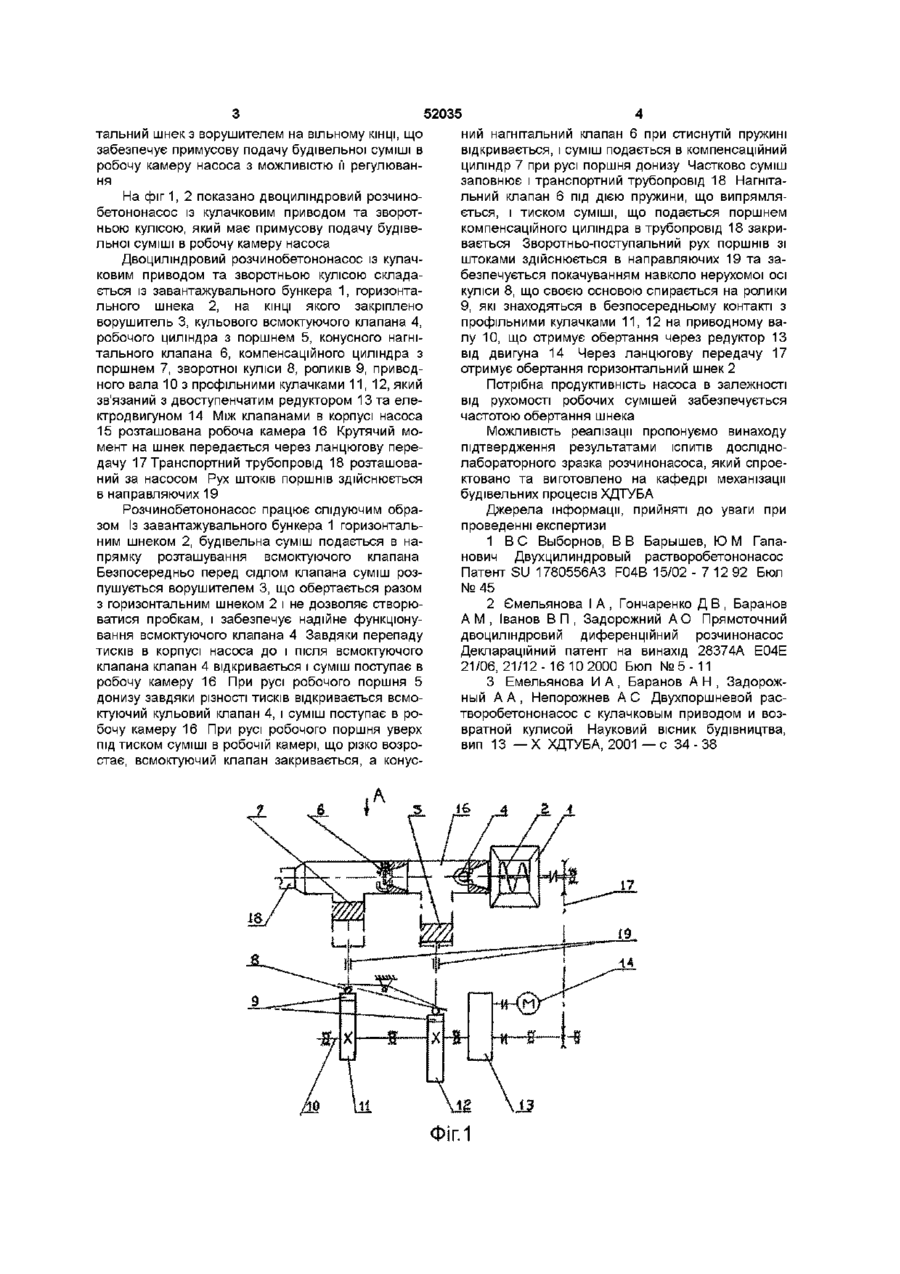

1 Двопоршневий розчинобетононасос із кулачковим приводом та зворотною кулісою, який містить верхній робочий і нижній компенсаційний поршневі блоки з підпружиненими конусними клапанами, що розміщені в робочій камері, який відрізняється тим, що в корпусі насоса з паралельними поршневими блоками, які горизонтально розташовані і мають напрямні для штоків, всмоктуючий клапан виконано кульовим, що вільно розміщується відносно свого сідла 2 Двопоршневий розчинобетононасос за п 1,який відрізняється тим, що перед всмоктуючим клапаном під завантажувальним бункером встановлено горизонтальний шнек з перегрібачем на вільному КІНЦІ, що забезпечує примусову подачу будівельної суміші в робочу камеру насоса з можливістю її регулювання Винахід відноситься до будівництва та будівельної індустрії, може бути використаним для замонолічування стиків а також для бетонування укосів гідротехнічних споруд, підлог, сейфів, ремонту дорожніх та аеродромних покриттів, будинків в умовах реконструкції, нанесення фактурного шару на відформовані вироби, будинки та споруди, безопалубочного бетонування нетрадиційних конструкцій та споруд, ремонту колодязів та колекторів у каналізаційному господарстві Відомий двоциліндровий розчинонасос, що включає корпус, двигун, кінематичне зв'язаний з приводним валом, має два ексцентрики, які установлені з можливістю взаємодії зі штоками поршнів, розташованих в циліндрах з утворенням поршневих та штокових запон Насос забезпечено засобами для примусового введення поршнів на такті всмоктування При цьому, кожен циліндр виконано ступінчастим та забезпечено додатковим поршнем, який закріплено на штоці і установлено в ступені більшого діаметра циліндра з утворенням в сукупності зі штоковою запоною циліндра меншого діаметра промивочної камери [1] ньою кулісою, що має верхній робочий і нижній компенсаційний поршневі блоки з підпружиненими конусними клапанами, що розміщені в робочій камері [2, 3] Насос має спрощену привідну частину, яка дозволяє зменшити пульсації у трубопроводі без додаткових пристроів-компенсаторів Однак верхнє завантаження насоса будівельною сумішшю та проблеми з роботою верхнього конусного клапана при використанні жорстких бетонних сумішей потребують подальшого удосконалення конструкції розчинобетононасоса В основу винаходу поставлена задача створити розчинобетононасос з надійною роботою клапанів при використанні регулювання робочим процесом Для вирішення цієї задачи запропонований двопоршневий розчинобетононасос із кулачковим приводом та зворотньою кулісою, що має верхній робочий і нижній компенсаційний поршневі блоки з підпружиненими конусними клапанами, що розміщені в робочій камері, який відрізняється тим, що в корпусі насоса з паралельними поршневими блоками, що горизонтально розташовані і мають направляючі для штоків, всмоктуючий клапан виконано кульовим, що вільно розміщується відносно свого сідла Перед всмоктуючим клапаном під завантажувальним бункером встановлено горизон Але цей насос має складну та ненадійну конструкцію циліндрів з поршнями, які зазнають швидкого зносу контактних поверхней За прототип прийнято двоциліндровий розчинобетононасос з кулачковим приводом та зворот ю СО О сч ю 52035 тальнии шнек з ворушителем на вільному КІНЦІ, ЩО забезпечує примусову подачу будівельної суміші в робочу камеру насоса з можливістю її регулювання На фіг1, 2 показано двоциліндровий розчинобетононасос із кулачковим приводом та зворотньою кулісою, який має примусову подачу будівельної суміші в робочу камеру насоса Двоциліндровий розчинобетононасос із кулачковим приводом та зворотньою кулісою складається із завантажувального бункера 1, горизонтального шнека 2, на КІНЦІ ЯКОГО закріплено ворушитель 3, кульового всмоктуючого клапана 4, робочого циліндра з поршнем 5, конусного нагнітального клапана 6, компенсаційного циліндра з поршнем 7, зворотної куліси 8, роликів 9, приводного вала 10 з профільними кулачками 11, 12, який зв'язаний з двоступенчатим редуктором 13 та електродвигуном 14 Між клапанами в корпусі насоса 15 розташована робоча камера 16 Крутячий момент на шнек передається через ланцюгову передачу 17 Транспортний трубопровід 18 розташований за насосом Рух штоків поршнів здійснюється в направляючих 19 Розчинобетононасос працює слідуючим образом Із завантажувального бункера 1 горизонтальним шнеком 2, будівельна суміш подається в напрямку розташування всмоктуючого клапана Безпосередньо перед сідлом клапана суміш розпушується ворушителем 3, що обертається разом з горизонтальним шнеком 2 і не дозволяє створюватися пробкам, і забезпечує надійне функціонування всмоктуючого клапана 4 Завдяки перепаду тисків в корпусі насоса до і після всмоктуючого клапана клапан 4 відкривається і суміш поступає в робочу камеру 16 При русі робочого поршня 5 донизу завдяки різності тисків відкривається всмоктуючий кульовий клапан 4, і суміш поступає в робочу камеру 16 При русі робочого поршня уверх підтиском суміші в робочій камері, що різко возростає, всмоктуючий клапан закривається, а конус ний нагнітальний клапан 6 при стиснутій пружині відкривається, і суміш подається в компенсаційний циліндр 7 при русі поршня донизу Частково суміш заповнює і транспортний трубопровід 18 Нагнітальний клапан 6 під дією пружини, що випрямляється, і тиском суміші, що подається поршнем компенсаційного циліндра в трубопровід 18 закривається Зворотньо-поступальний рух поршнів зі штоками здійснюється в направляючих 19 та забезпечується покачуванням навколо нерухомої осі куліси 8, що своєю основою спирається на ролики 9, які знаходяться в безпосередньому контакті з профільними кулачками 11, 12 на приводному валу 10, що отримує обертання через редуктор 13 від двигуна 14 Через ланцюгову передачу 17 отримує обертання горизонтальний шнек 2 Потрібна продуктивність насоса в залежності від рухомості робочих сумішей забезпечується частотою обертання шнека Можливість реалізації пропонуємо винаходу підтвердження результатами ІСПИТІВ досліднолабораторного зразка розчинонасоса, який спроектовано та виготовлено на кафедрі механізації будівельних процесів ХДТУБА Джерела інформації, прийняті до уваги при проведенні експертизи 1 В С Выборное, В В Барышев, Ю М Гапанович Двухцилиндровый растворобетононасос Патент SU 1780556A3 F04B 15/02 - 7 12 92 Бюл №45 2 Ємельянова І А , Гончаренко Д В , Баранов A M , Іванов В П , Задорожний АО Прямоточний двоциліндровий диференційний розчинонасос Деклараційний патент на винахід 28374А Е04Е 21/06,21/12-16 10 2000 Бюл № 5 - 1 1 3 Емельянова И А , Баранов А Н , Задорожный А А , Непорожнєє А С Двухпоршневой растворобетононасос с кулачковым приводом и возвратной кулисой Науковий вісник будівництва, вип 13 —X ХДТУБА, 2001 — с 34-38 52035 ФІГ.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
