Пристрій для чищення взуття

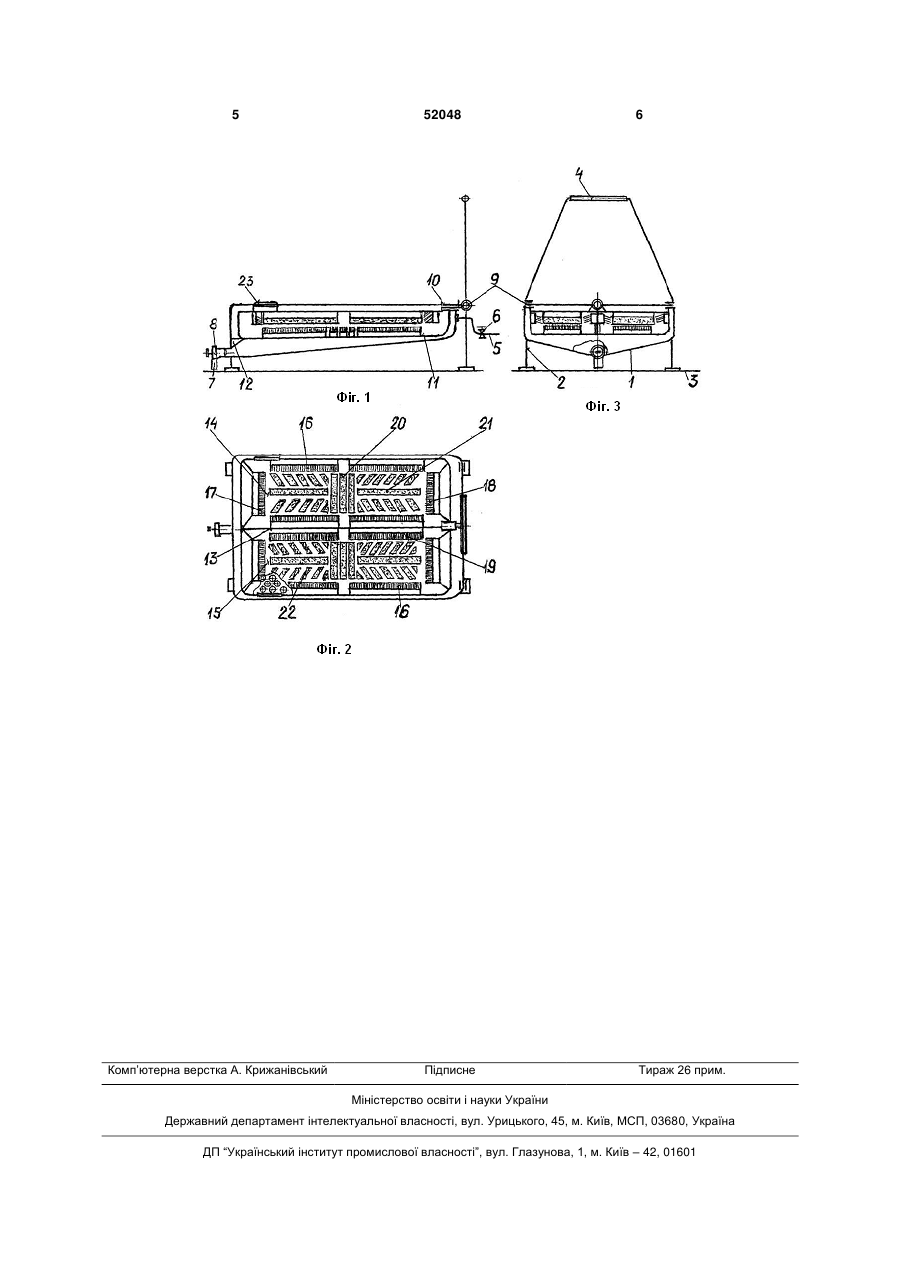

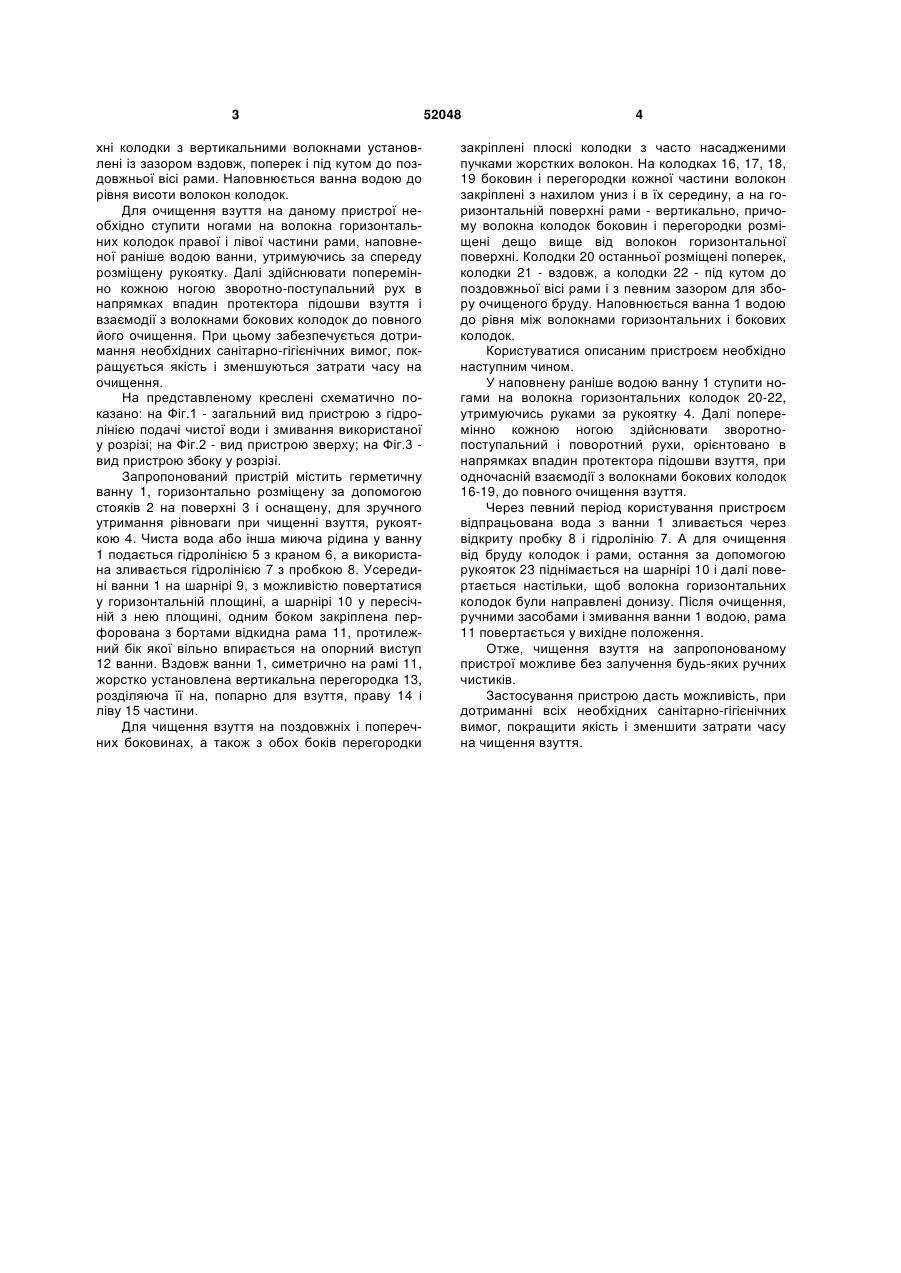

1. Пристрій для чищення взуття, який характеризується тим, що виконаний у вигляді герметичної ванни, з рукояткою для утримання рівноваги, має гідролінію подачі чистої води з краном і зливання використаної з пробкою, усередині якої на двох шарнірах, з можливістю повертатися у двох пересічних площинах, одним боком закріплена перфорована з бортами по периферії відкидна рама, протилежний бік якої вільно впирається на 3 хні колодки з вертикальними волокнами установлені із зазором вздовж, поперек і під кутом до поздовжньої вісі рами. Наповнюється ванна водою до рівня висоти волокон колодок. Для очищення взуття на даному пристрої необхідно ступити ногами на волокна горизонтальних колодок правої і лівої частини рами, наповненої раніше водою ванни, утримуючись за спереду розміщену рукоятку. Далі здійснювати поперемінно кожною ногою зворотно-поступальний рух в напрямках впадин протектора підошви взуття і взаємодії з волокнами бокових колодок до повного його очищення. При цьому забезпечується дотримання необхідних санітарно-гігієнічних вимог, покращується якість і зменшуються затрати часу на очищення. На представленому креслені схематично показано: на Фіг.1 - загальний вид пристрою з гідролінією подачі чистої води і змивання використаної у розрізі; на Фіг.2 - вид пристрою зверху; на Фіг.3 вид пристрою збоку у розрізі. Запропонований пристрій містить герметичну ванну 1, горизонтально розміщену за допомогою стояків 2 на поверхні 3 і оснащену, для зручного утримання рівноваги при чищенні взуття, рукояткою 4. Чиста вода або інша миюча рідина у ванну 1 подається гідролінією 5 з краном 6, а використана зливається гідролінією 7 з пробкою 8. Усередині ванни 1 на шарнірі 9, з можливістю повертатися у горизонтальній площині, а шарнірі 10 у пересічній з нею площині, одним боком закріплена перфорована з бортами відкидна рама 11, протилежний бік якої вільно впирається на опорний виступ 12 ванни. Вздовж ванни 1, симетрично на рамі 11, жорстко установлена вертикальна перегородка 13, розділяюча її на, попарно для взуття, праву 14 і ліву 15 частини. Для чищення взуття на поздовжніх і поперечних боковинах, а також з обох боків перегородки 52048 4 закріплені плоскі колодки з часто насадженими пучками жорстких волокон. На колодках 16, 17, 18, 19 боковин і перегородки кожної частини волокон закріплені з нахилом униз і в їх середину, а на горизонтальній поверхні рами - вертикально, причому волокна колодок боковин і перегородки розміщені дещо вище від волокон горизонтальної поверхні. Колодки 20 останньої розміщені поперек, колодки 21 - вздовж, а колодки 22 - під кутом до поздовжньої вісі рами і з певним зазором для збору очищеного бруду. Наповнюється ванна 1 водою до рівня між волокнами горизонтальних і бокових колодок. Користуватися описаним пристроєм необхідно наступним чином. У наповнену раніше водою ванну 1 ступити ногами на волокна горизонтальних колодок 20-22, утримуючись руками за рукоятку 4. Далі поперемінно кожною ногою здійснювати зворотнопоступальний і поворотний рухи, орієнтовано в напрямках впадин протектора підошви взуття, при одночасній взаємодії з волокнами бокових колодок 16-19, до повного очищення взуття. Через певний період користування пристроєм відпрацьована вода з ванни 1 зливається через відкриту пробку 8 і гідролінію 7. А для очищення від бруду колодок і рами, остання за допомогою рукояток 23 піднімається на шарнірі 10 і далі повертається настільки, щоб волокна горизонтальних колодок були направлені донизу. Після очищення, ручними засобами і змивання ванни 1 водою, рама 11 повертається у вихідне положення. Отже, чищення взуття на запропонованому пристрої можливе без залучення будь-яких ручних чистиків. Застосування пристрою дасть можливість, при дотриманні всіх необхідних санітарно-гігієнічних вимог, покращити якість і зменшити затрати часу на чищення взуття. 5 Комп’ютерна верстка А. Крижанівський 52048 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
