Пристрій для чищення рами і броні коксової печі

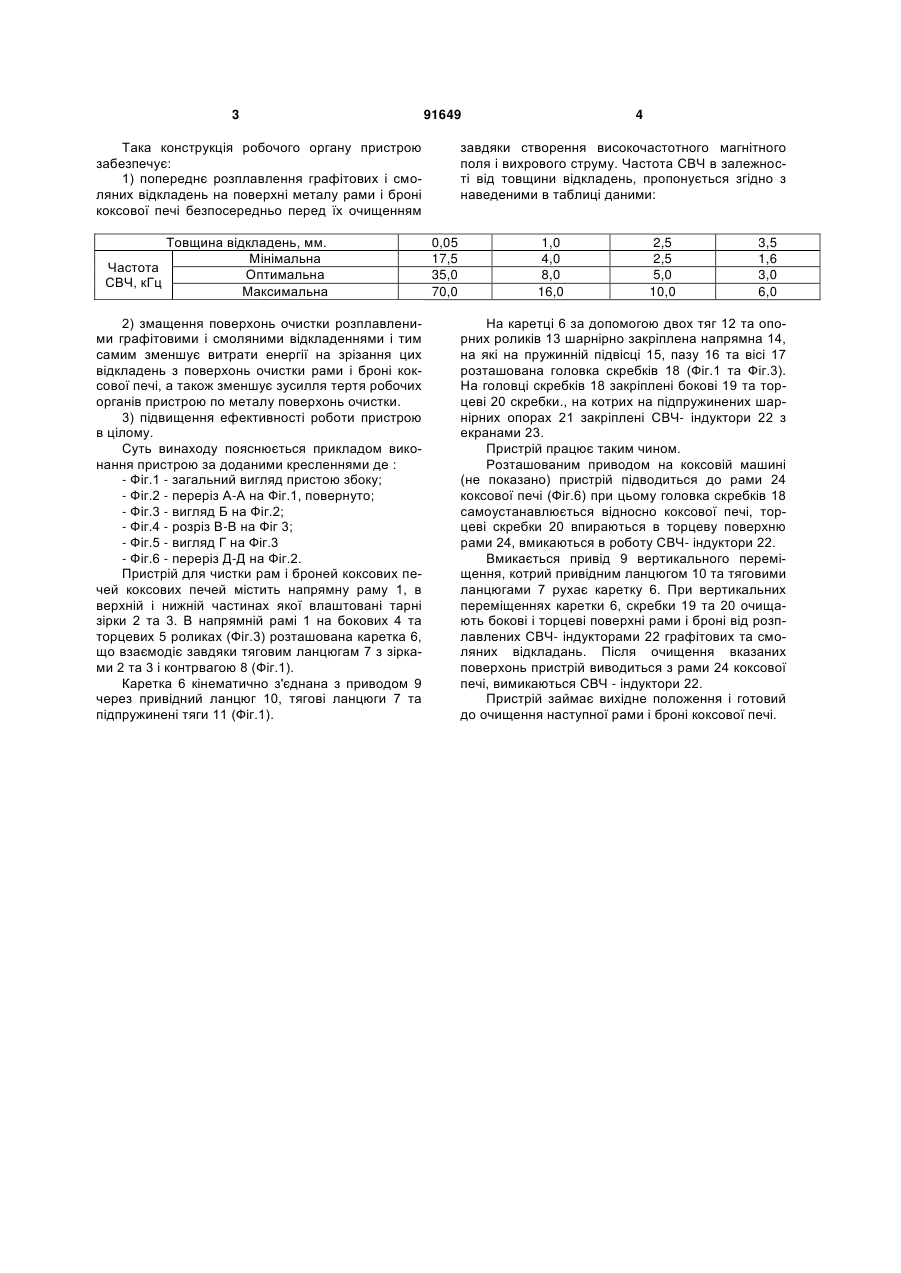

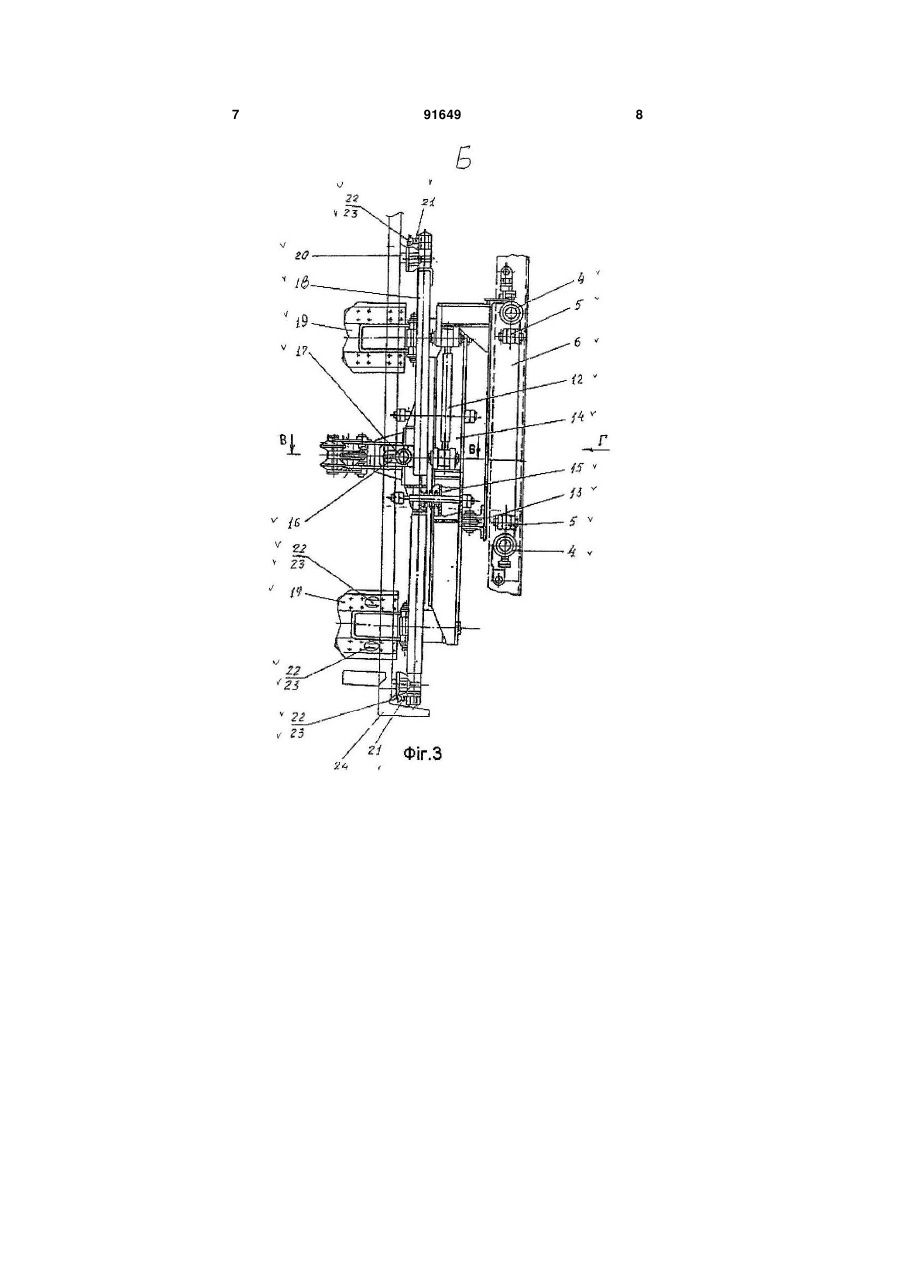

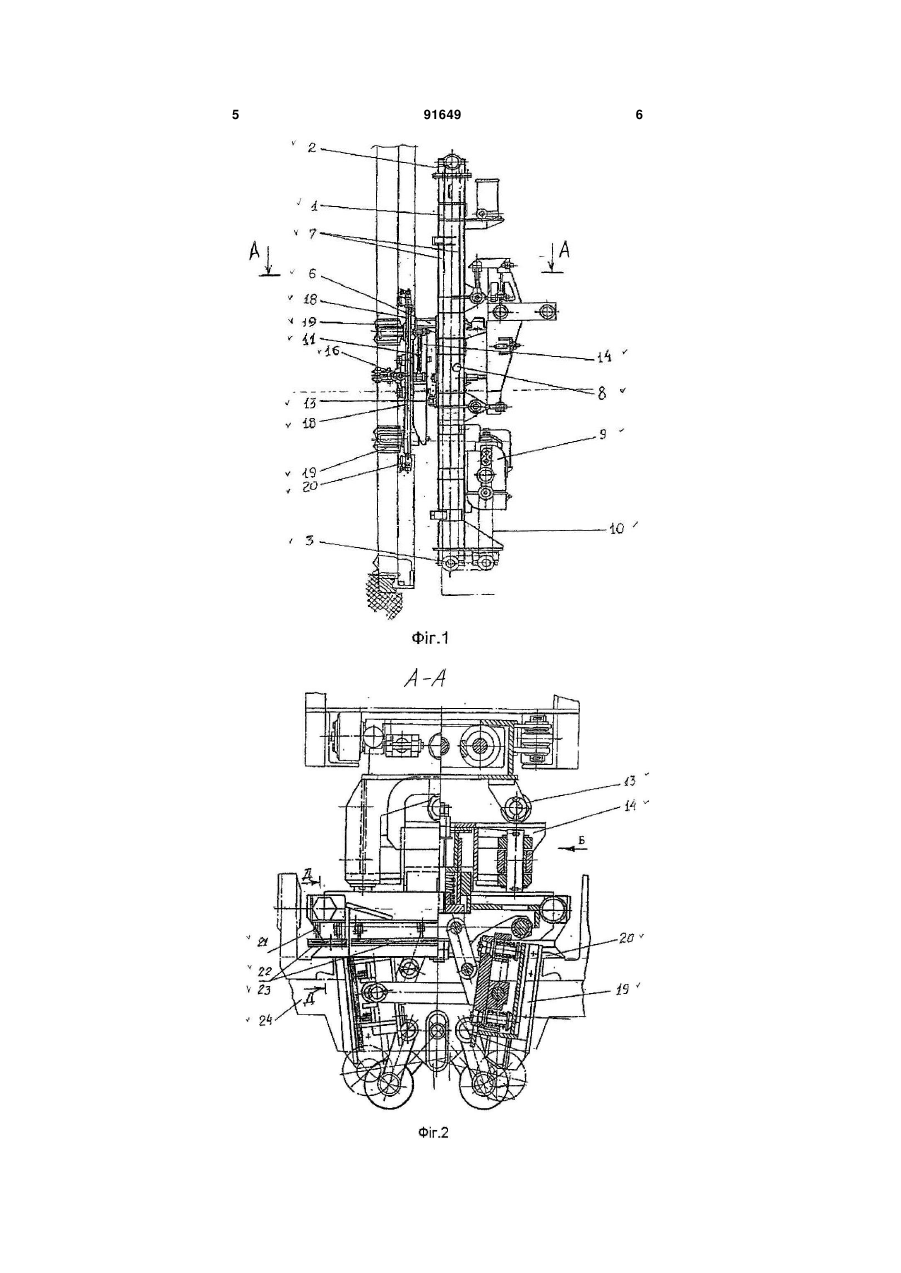

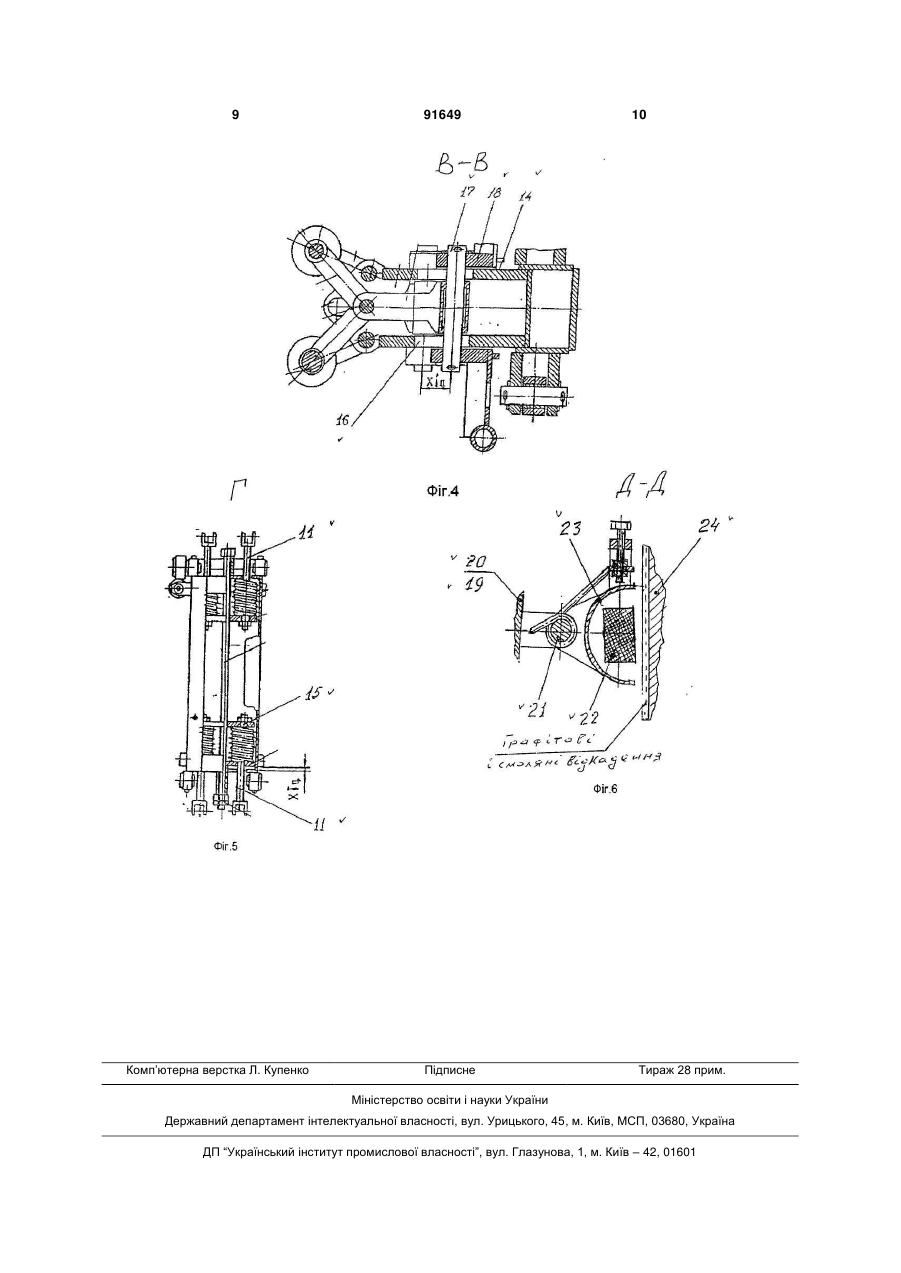

Пристрій для чищення рами і броні коксової печі, що містить напрямну раму, каретку, що вставлена в напрямній рамі з можливістю вертикального переміщення, привід каретки, привідний та тягові ланцюги, які взаємодіють з кареткою та її приводом, головку скребків з боковими та торцевими робочими органами, розміщену на каретці, який відрізняється тим, що на бокових і торцевих робочих органах головки скребків закріплені на підпружинених шарнірах НВЧ-індуктори з екранами. (19) (21) a200905286 (22) 27.05.2009 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) КАРПЕНКО ОЛЕКСАНДР ОПАНАСОВИЧ, ЛАЗАРЕНКО ОЛЕКСАНДР ЯКОВИЧ, ПЕРЕПІЧАЄНКО ЄВГЕН КОСТЯНТИНОВИЧ (73) КАРПЕНКО ОЛЕКСАНДР ОПАНАСОВИЧ, ЛАЗАРЕНКО ОЛЕКСАНДР ЯКОВИЧ, ПЕРЕПІЧАЄНКО ЄВГЕН КОСТЯНТИНОВИЧ (56) SU, 1 065 465, A, 07.01.1984 UA, 48 384, A, 15.08.2002 RU, 2 255 954, C1, 10.07.2005 DE, 2 719 035, A1, 15.12.1988 KR, 20040013953, A, 11.02.2004 3 91649 Така конструкція робочого органу пристрою забезпечує: 1) попереднє розплавлення графітових і смоляних відкладень на поверхні металу рами і броні коксової печі безпосередньо перед їх очищенням Товщина відкладень, мм. Мінімальна Частота Оптимальна СВЧ, кГц Максимальна 2) змащення поверхонь очистки розплавленими графітовими і смоляними відкладеннями і тим самим зменшує витрати енергії на зрізання цих відкладень з поверхонь очистки рами і броні коксової печі, а також зменшує зусилля тертя робочих органів пристрою по металу поверхонь очистки. 3) підвищення ефективності роботи пристрою в цілому. Суть винаходу пояснюється прикладом виконання пристрою за доданими кресленнями де : - Фіг.1 - загальний вигляд пристою збоку; - Фіг.2 - переріз А-А на Фіг.1, повернуто; - Фіг.3 - вигляд Б на Фіг.2; - Фіг.4 - розріз В-В на Фіг 3; - Фіг.5 - вигляд Г на Фіг.3 - Фіг.6 - переріз Д-Д на Фіг.2. Пристрій для чистки рам і броней коксових печей коксових печей містить напрямну раму 1, в верхній і нижній частинах якої влаштовані тарні зірки 2 та 3. В напрямній рамі 1 на бокових 4 та торцевих 5 роликах (Фіг.3) розташована каретка 6, що взаємодіє завдяки тяговим ланцюгам 7 з зірками 2 та 3 і контрвагою 8 (Фіг.1). Каретка 6 кінематично з'єднана з приводом 9 через привідний ланцюг 10, тягові ланцюги 7 та підпружинені тяги 11 (Фіг.1). 4 завдяки створення високочастотного магнітного поля і вихрового струму. Частота СВЧ в залежності від товщини відкладень, пропонується згідно з наведеними в таблиці даними: 0,05 17,5 35,0 70,0 1,0 4,0 8,0 16,0 2,5 2,5 5,0 10,0 3,5 1,6 3,0 6,0 На каретці 6 за допомогою двох тяг 12 та опорних роликів 13 шарнірно закріплена напрямна 14, на які на пружинній підвісці 15, пазу 16 та вісі 17 розташована головка скребків 18 (Фіг.1 та Фіг.3). На головці скребків 18 закріплені бокові 19 та торцеві 20 скребки., на котрих на підпружинених шарнірних опорах 21 закріплені СВЧ- індуктори 22 з екранами 23. Пристрій працює таким чином. Розташованим приводом на коксовій машині (не показано) пристрій підводиться до рами 24 коксової печі (Фіг.6) при цьому головка скребків 18 самоустанавлюється відносно коксової печі, торцеві скребки 20 впираються в торцеву поверхню рами 24, вмикаються в роботу СВЧ- індуктори 22. Вмикається привід 9 вертикального переміщення, котрий привідним ланцюгом 10 та тяговими ланцюгами 7 рухає каретку 6. При вертикальних переміщеннях каретки 6, скребки 19 та 20 очищають бокові і торцеві поверхні рами і броні від розплавлених СВЧ- індукторами 22 графітових та смоляних відкладань. Після очищення вказаних поверхонь пристрій виводиться з рами 24 коксової печі, вимикаються СВЧ - індуктори 22. Пристрій займає вихідне положення і готовий до очищення наступної рами і броні коксової печі. 5 91649 6 7 91649 8 9 Комп’ютерна верстка Л. Купенко 91649 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
