Пристрій для механічного чищення виливниць

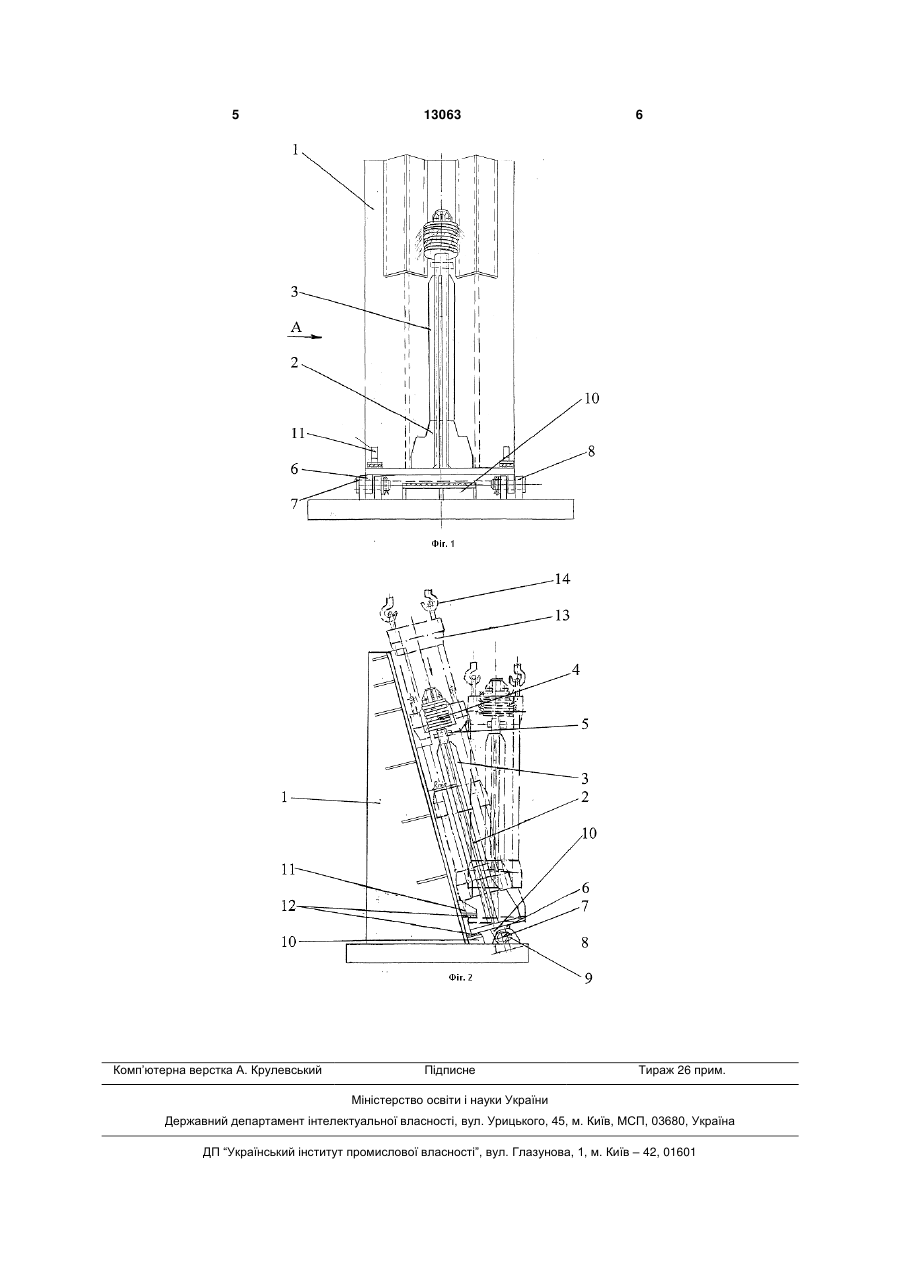

1. Пристрій для механічного чищення виливниць, що містить станину, яка виконана з основою і похилою поверхнею, і з встановленими на основі станини штоком із щіткою, який відрізняється тим, що шток закріплений своєю нижньою частиною до основи станини шарнірно з можливістю повороту у вертикальній площині навколо осі шарнірів, що встановлені ексцентрично відносно вертикальної осі штока, а до похилої поверхні жорстко закріплені обмежувачі повороту штока, причому обмежувачі перекосу виливниць встановлені по всій довжині штока. U 1 3 Поставлена задача вирішується тим, що в пристрої для механічного очищення виливниць, що містить станину, що виконана з основою і похилою поверхнею і з встановленими на основі станини штоком із щіткою, згідно корисної моделі, шток закріплений своєю нижньою частиною до основи станини шарнірно з можливістю повороту у вертикальній площині навколо осі шарнірів, що встановлені ексцентрично відносно вертикальної осі штока, а до похилої поверхні жорстко закріплені обмежувачі повороту штока, причому обмежувачі перекосу виливниць встановлені по всій довжині штока. Таким чином, сукупність нових ознак дозволяє вирішити поставлену задачу, а саме, додання обмеженої рухливості кронштейну за допомогою шарнірів при збільшенні довжини, встановлених на ньому обмежувачів перекосу виливниць, що запобігає заклинювання виливниць при їхньому опусканні на пристрій і підйомі з пристрою та розширити можливість очищення виливниць різних діаметрів в одному пристрої. Крім того, нижня частина штока виконана з можливістю горизонтального переміщення щодо похилої площини станини на відстань, що дорівнює відстані ексцентриситету отвору нижнього кронштейна, що жорстко закріплений на основі станини, а на внутрішніх контактуючих поверхнях упорів й обмежувачів повороту встановлені амортизаційні пластини, наприклад, з гуми. Причому величина ексцентриситету отвору нижнього кронштейна виконана не менше найбільшої різниці радіусів оброблюваних виливниць, а, саме, І = Rmax-Rmin, де Rmax - максимальний зовнішній радіус оброблюваних виливниць, мм, Rmin - мінімальний зовнішній радіус оброблюваних виливниць, мм Більш детально корисна модель пояснюється кресленнями, де зображено: - на Фіг.1 загальний вид пристрою; - на Фіг.2 вид А за Фіг.1. Пристрій для очищення виливниць складається зі станини 1, на якій шарнірно на відстані Rmin 13063 4 від похилої площини станини 1 закріплений шток 2, що має по всій довжині робочої поверхні обмежувачі перекосу 3. На шток 2 зверху кріпиться щітка 4 за допомогою клина 5. Шток 2 у нижній частині попереду спирається на два шарніри, що складаються з верхніх кронштейнів 6, що з'єднані осями 7 з нижніми кронштейнами 8 через отвір 9, у якому осі 7 мають можливість переміщатися на величину І = Rmax-Rmin, де Rmax і Rmin - відповідно, максимальний і мінімальний зовнішні радіуси оброблюваних виливниць. Шарніри встановлені ексцентрично стосовно вертикальної осі штока 2 так, що він має можливість автоматичного повертатися у вихідне положення на упор 10. При повороті у вертикальне положення штока 2 упирається в обмежувач повороту 11. Для амортизації ударів обмежувач повороту 11 і упор 10 постачені амортизаційними пластинами 12, наприклад, з гуми. Працює пристрій таким чином. Виливниця 13 за допомогою гаків 14 підводиться до рами 1 і опускається вниз по її похилій поверхні на щітку 4. При цьому шток 2 має можливість відхилитися, якщо швидкість опускання і переміщення горизонтально не збігаються, а обмежувачі перекосу 3, що встановлені по всій довжині їхньої робочої поверхні, обмежують коливання виливниці і запобігають її перекіс. Якщо виливниця має радіус Rmin - вона вільно опускається вниз, а при підйомі повертається разом зі штоком 2 у вертикальне положення, при цьому коливання кронштейна обмежується обмежувачем повороту 11 і піднімається вертикально нагору, щітка 4 рівномірно притиснута по окружності і якісно очищає поверхню. Якщо виливниця 13 має радіус Rmax то при опусканні униз вона, упираючись унизу на основу рами 1 відсуває шток 2 в отворі 9 на величину 1, а після повороту у вертикальне положення повертається у вихідне положення, тому що компенсація розміру відбувається за рахунок відхилення кронштейна у вертикальне положення. Така конструкція пристрою дозволяє якісно зробити очищення виливниці при заміні тільки щіток, а також розширює можливість очищення виливниць різних діаметрів в одному пристрої. 5 Комп’ютерна верстка А. Крулевський 13063 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
