Дводисковий однорядний сошник

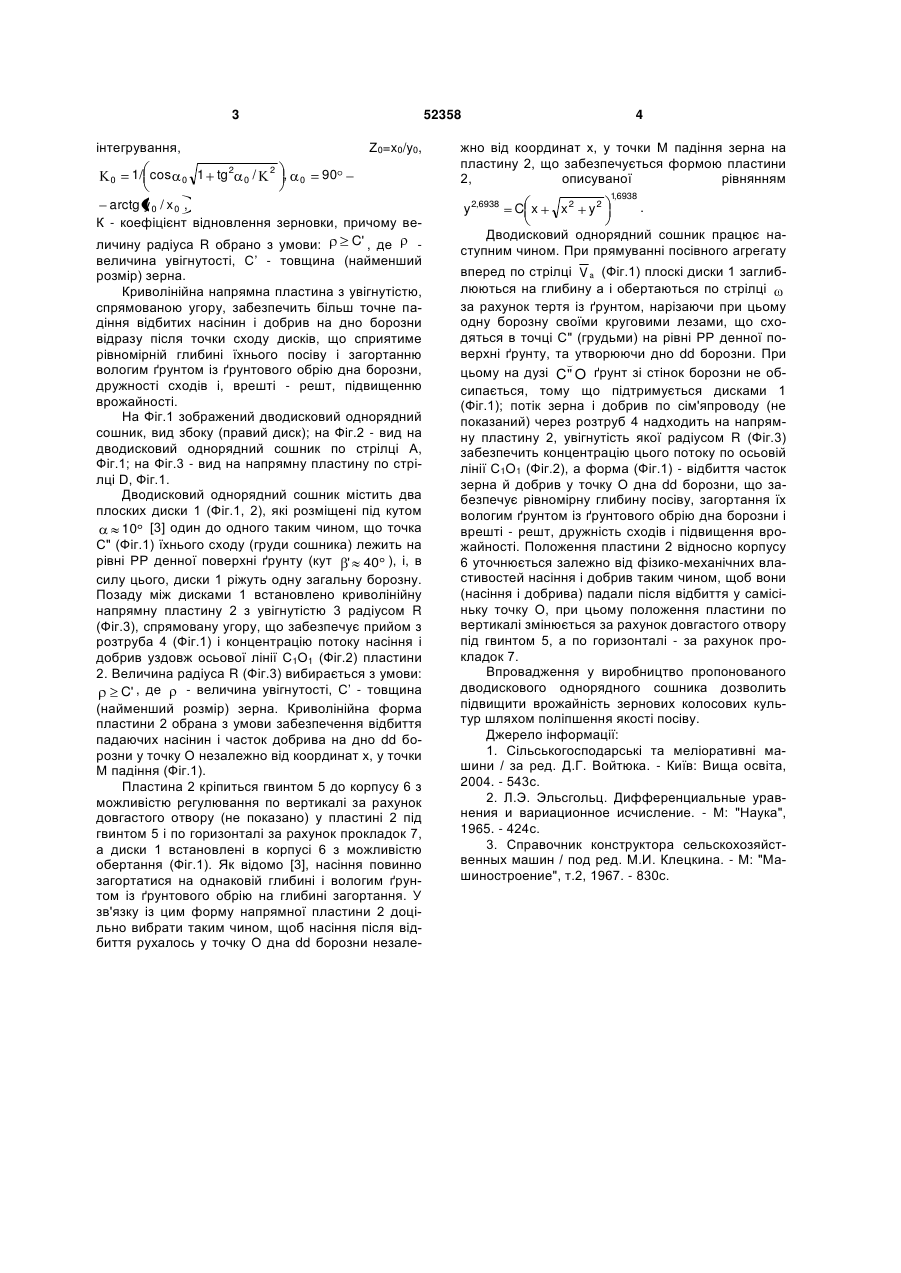

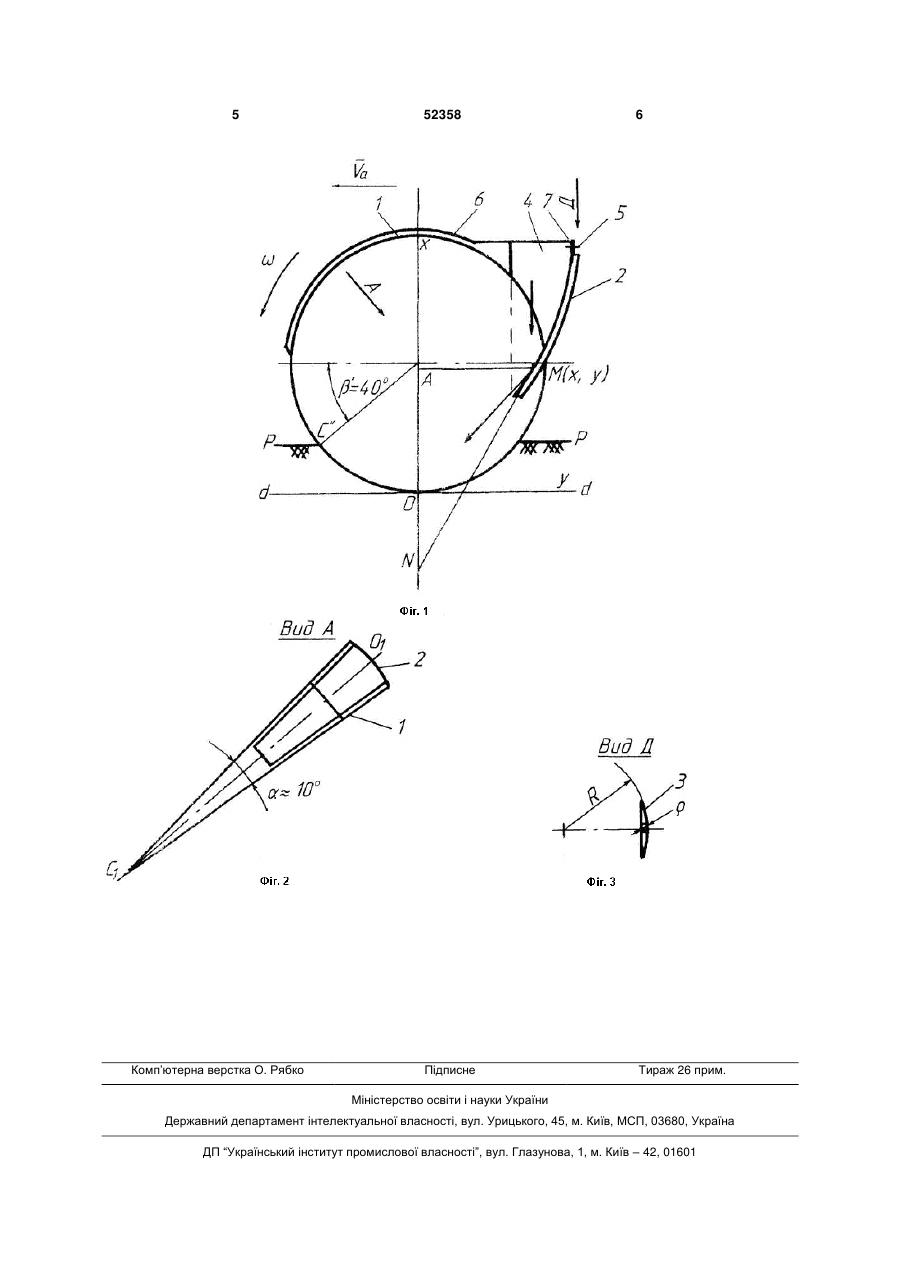

Дводисковий однорядний сошник, що містить корпус із двома плоскими дисками із точкою сходу їх, що лежить на рівні денної поверхні ґрунту, розтруб для прийому потоку насіння і добрив і напрямну пластину, який відрізняється тим, що остан ню виконано з увігнутістю радіуса R, спрямованою нагору, і у формі, описуваній рівнянням: Корисна модель відноситься до області сільськогосподарського машинобудування і може бути використана як робочий орган сільськогосподарських машин. Відомо дводисковий сошник, що містить два плоских диски, встановлені під кутом до напрямку руху і вертикалі, і ділильну лійку для прийому і направлення у борозну зернотукового потоку [1]. Недоліком відомого сошника є нерівномірність загортання насіння по глибині (через їхнє падіння на стінки борозни, а не на дно) і низька схожість (через те,, що насіння закриваються сухим ґрунтом, що обсипає на них з верхніх її шарів), що, у свою чергу, приводить до зниження врожайності. Найбільш близьким за технологічною сутністю є дводисковий однорядний сошник, що містить корпус, два плоских диски із точкою сходу їх, що лежить на рівні денної поверхні ґрунту, розтруб для прийому потоку насіння і добрив, і напрямну плоску прямолінійну пластину [1] - прототип. Недоліком відомого сошника є нерівномірність розподілу насіння і добрив через хаотичне відбиття насіння і добрив прямолінійною плоскою напрямною пластиною і, як наслідок, падіння їх не на дно борозни, а на її стінки, що приводить до неоднакової глибини посіву та загортання насіння сухим ґрунтом. В основу корисної моделі поставлене завдання вдосконалення дводискового однорядного сошника шляхом того, що змінена форма напрямної пластини забезпечить падіння насіння і добрив на дно борозни відразу після точки сходу соняшника, а увігнутість її - концентрацію потоку насіння і добрив на її осьовій лінії, що у свою чергу, сприятиме загортанню насіння і добрив на однаковій глибині вологим ґрунтом із ґрунтового обрію дна борозни і, врешті решт, підвищенню дружності сходів та врожайності. Поставлене завдання досягається тим, що у дводисковому однорядному сошнику, що містить корпус, два плоских диски із точкою сходу їх, що лежить на рівні денної поверхні ґрунту, розтруб для прийому потоку насіння і добрив і напрямну пластину, відповідно до корисної моделі, останню виконано з увігнутістю радіусом R, спрямованою угору, і у формі, описуваною рівнянням [2]: 1,6938 y 2,6938 x2 C x координати, C y2 , де х, у - декартові 2 z0 1 y 0 / z0 1/ K0 інтегрування, 0 1/ cos 0 - постійна Z0=x0/y0, 1 tg 2 0 / 2 , 0 90 - arctg y 0 / x 0 , C x координати, C x2 y2 y 0 / z0 , де х, у - декартові 2 z0 1 / K0 1 - постійна (13) 52358 (11) UA (19) 1,6938 y 2,6938 U K - коефіцієнт відновлення зернівки, причому величина радіуса R вибрана з умови: C' , де величина увігнутості, C' - товщина (найменший розмір) зерна. 3 52358 інтегрування, 0 1/ cos Z0=x0/y0, 0 1 tg 2 0 / 2 , 0 90 arctg y 0 / x 0 , К - коефіцієнт відновлення зерновки, причому веC' , де личину радіуса R обрано з умови: величина увігнутості, С’ - товщина (найменший розмір) зерна. Криволінійна напрямна пластина з увігнутістю, спрямованою угору, забезпечить більш точне падіння відбитих насінин і добрив на дно борозни відразу після точки сходу дисків, що сприятиме рівномірній глибині їхнього посіву і загортанню вологим ґрунтом із ґрунтового обрію дна борозни, дружності сходів і, врешті - решт, підвищенню врожайності. На Фіг.1 зображений дводисковий однорядний сошник, вид збоку (правий диск); на Фіг.2 - вид на дводисковий однорядний сошник по стрілці А, Фіг.1; на Фіг.3 - вид на напрямну пластину по стрілці D, Фіг.1. Дводисковий однорядний сошник містить два плоских диски 1 (Фіг.1, 2), які розміщені під кутом 10 [3] один до одного таким чином, що точка С" (Фіг.1) їхнього сходу (груди сошника) лежить на рівні РР денної поверхні ґрунту (кут ' 40 ), і, в силу цього, диски 1 ріжуть одну загальну борозну. Позаду між дисками 1 встановлено криволінійну напрямну пластину 2 з увігнутістю 3 радіусом R (Фіг.3), спрямовану угору, що забезпечує прийом з розтруба 4 (Фіг.1) і концентрацію потоку насіння і добрив уздовж осьової лінії С1О1 (Фіг.2) пластини 2. Величина радіуса R (Фіг.3) вибирається з умови: - величина увігнутості, С’ - товщина C' , де (найменший розмір) зерна. Криволінійна форма пластини 2 обрана з умови забезпечення відбиття падаючих насінин і часток добрива на дно dd борозни у точку О незалежно від координат х, у точки М падіння (Фіг.1). Пластина 2 кріпиться гвинтом 5 до корпусу 6 з можливістю регулювання по вертикалі за рахунок довгастого отвору (не показано) у пластині 2 під гвинтом 5 і по горизонталі за рахунок прокладок 7, а диски 1 встановлені в корпусі 6 з можливістю обертання (Фіг.1). Як відомо [3], насіння повинно загортатися на однаковій глибині і вологим ґрунтом із ґрунтового обрію на глибині загортання. У зв'язку із цим форму напрямної пластини 2 доцільно вибрати таким чином, щоб насіння після відбиття рухалось у точку О дна dd борозни незале 4 жно від координат х, у точки М падіння зерна на пластину 2, що забезпечується формою пластини 2, описуваної рівнянням 1,6938 y 2,6938 C x x2 y2 . Дводисковий однорядний сошник працює наступним чином. При прямуванні посівного агрегату вперед по стрілці V a (Фіг.1) плоскі диски 1 заглиблюються на глибину а i обертаються по стрілці за рахунок тертя із ґрунтом, нарізаючи при цьому одну борозну своїми круговими лезами, що сходяться в точці С" (грудьми) на рівні РР денної поверхні ґрунту, та утворюючи дно dd борозни. При  цьому на дузі C " O ґрунт зі стінок борозни не обсипається, тому що підтримується дисками 1 (Фіг.1); потік зерна і добрив по сім'япроводу (не показаний) через розтруб 4 надходить на напрямну пластину 2, увігнутість якої радіусом R (Фіг.3) забезпечить концентрацію цього потоку по осьовій лінії C1O1 (Фіг.2), а форма (Фіг.1) - відбиття часток зерна й добрив у точку О дна dd борозни, що забезпечує рівномірну глибину посіву, загортання їх вологим ґрунтом із ґрунтового обрію дна борозни і врешті - решт, дружність сходів і підвищення врожайності. Положення пластини 2 відносно корпусу 6 уточнюється залежно від фізико-механічних властивостей насіння і добрив таким чином, щоб вони (насіння і добрива) падали після відбиття у самісіньку точку О, при цьому положення пластини по вертикалі змінюється за рахунок довгастого отвору під гвинтом 5, а по горизонталі - за рахунок прокладок 7. Впровадження у виробництво пропонованого дводискового однорядного сошника дозволить підвищити врожайність зернових колосових культур шляхом поліпшення якості посіву. Джерело інформації: 1. Сільськогосподарські та меліоративні машини / за ред. Д.Г. Войтюка. - Київ: Вища освіта, 2004. - 543с. 2. Л.Э. Эльсгольц. Дифференциальные уравнения и вариационное исчисление. - М: "Наука", 1965. - 424с. 3. Справочник конструктора сельскохозяйственных машин / под ред. М.И. Клецкина. - М: "Машиностроение", т.2, 1967. - 830с. 5 Комп’ютерна верстка О. Рябко 52358 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
