Формула / Реферат

Дводисковий сошник, який включає корпус, диски, лійку, напрямник для транспортування насіння до дна борозни, який відрізняється тим, що в нижній частині між дисками встановлена нерухома п'ята, а до бічних сторін п'яти жорстко прикріплені щоки, які утворюють горловину для проходження насіння до дна борозни, при цьому щоки в задній нижній частині зрізані під кутом.

Текст

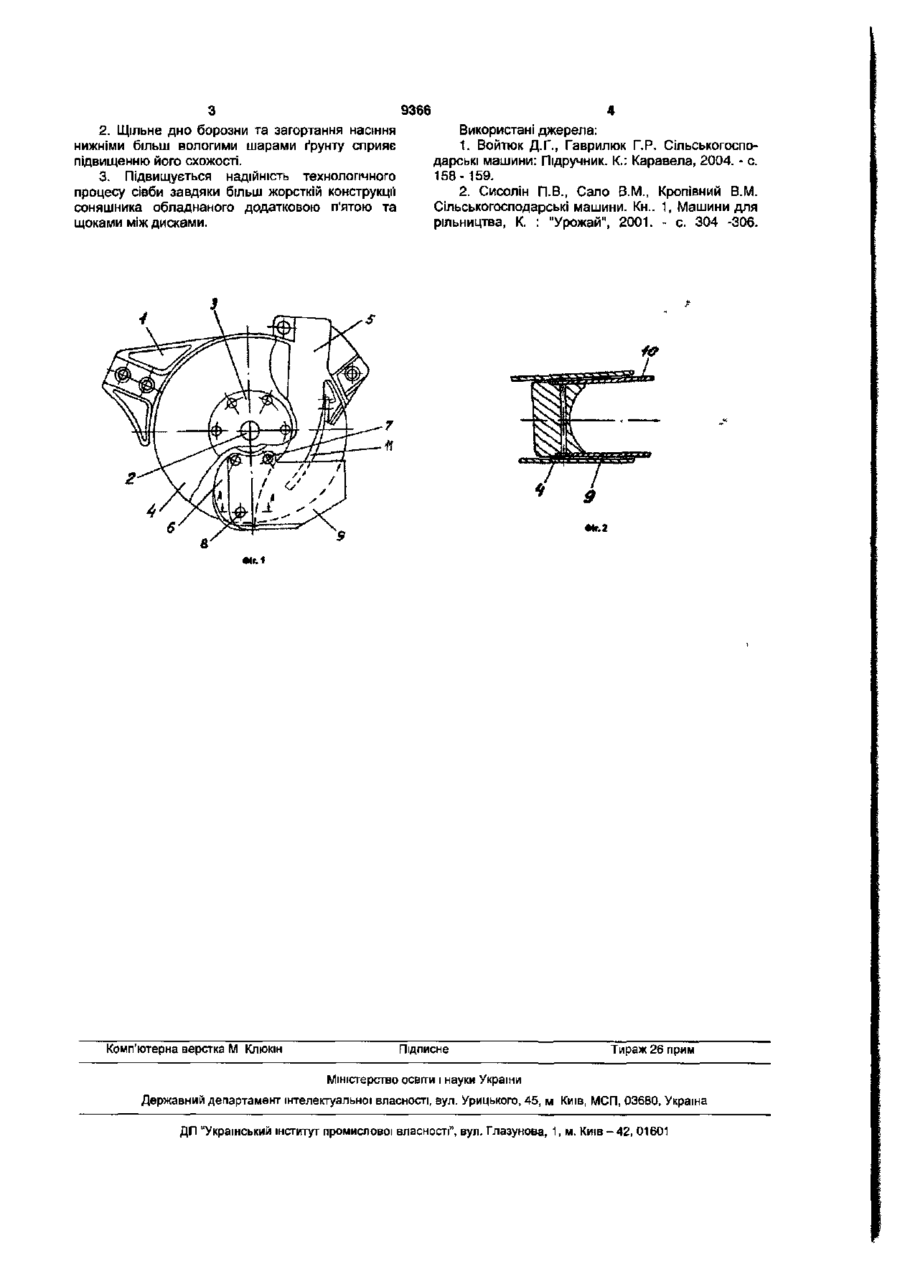

Дводисковий сошник, який включає корпус, диски, лійку, напрямник для транспортування насіння до дна борозни, який відрізняється тим, що в нижній частині між дисками встановлена нерухома п'ята, а до бічних сторін п'яти жорстко прикріплені щоки, які утворюють горловину для проходження насіння до дна борозни, при цьому щоки в задній нижній частині зрізані під кутом. Корисна модель відноситься до сільськогосподарського виробництва і може бути використаний в сівалках для посіву зернових культур. Відомі дводискові сошники [1], якими обладнано більшість машин для сівби зернових культур. Вони надійні в роботі, задовільно працюють на погано оброблених та засмічених ґрунтах. Але сошники мають кілька істотних недоліків. Головним із них є нерівномірне загортання насіння по глибині рядка, причинами якого є попадання частини насіння на внутрішні поверхні дисків, після чого це насіння ними відкидається відцентровими силами в різні боки, в тому числі і на денну поверхню ґрунту. Другим недоліком таких сошників є те, що після проходу їх дисків в центрі рядка утворюється горбок, а по бокам - дві канавки і насіння, падаючи з напрямника сошника, попадає або на горбок або в канавки, перезподіляючись по глибині. Наступним недоліком сошників є загортання насіння в сухі прошарки ґрунту, бо диски сошників, обертаючись в ґрунті, розпушують його, не утворюючи ущільненої борозенки для насіння. Дещо зменшують цю ваду однодискові сошники з башмаками [2], але такі конструкції не знайшли поширення через нестабільність їх ходу по глибині. напрямника сошника попадає безпосередньо в міжщоковий простір І далі на дно борозни, не торкаючись рухомих дисків. Вдосконалена конструкція сошника представлена на фіг. 1, на фіг.2 показаний перетин А-А фіг.1. Сошник (фіг. 1) складається із корпуса 1, в центрі якого на вісі 2 маточинами 3 кріпляться диски 4. В задній частині корпуса встановлена лійка 5. В вирізі нижньої частини корпуса встановлена нерухомо п'ята 6, яка кріпиться до корпусу заклепками 7. Заклепками 7 і 8 прикріплені щоки 9 і 10. Задні частини щік зрізані під деяким кутом. Продовженням лійки 5 є напрямник 11. Сошник працює таким чином. При русі сівалки диски 4 сошника обертається, розпушуючи ґрунт в зоні між рядками і утворюючи при цьому дві борозенки в місці проходу дисків і горбик посередині рядка. Встановлена в нижній частині сошника п'ята 6, рухаючись в середині рядка, усуває горбок, переміщуючи його частки в борозенки, утворені від проходу дисків і створюючи одну борозенку з ущільненим дном. В цю борозенку попадає насіння, яке випадає з лійки 5, проходить через напрямник 11, через щоки 9 і 10. За рахунок зробленого в задній частині вирізу щік сошника насіння в борозенці засипається нижніми, більш вологими шарами ґрунту. Ефективність вдосконаленого сошника підтверджується наступним. 1. Насіння укладається на ущільнене дно борозенки постійної глибини, не перерозподіляючись по горизонтах з усуненням попадання його на денну поверхню. (22)28.03.2005 "Г1-* (24)15.09.2005 (46) 15.09.2005, Бюл. № 9, 2005 р. (72) Шмат Сергій Іванович, Матвеев Кузьма Дмитрович, Резніченко Віталій Анатолійович, Лузан Петро Григорович (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ Мета корисної моделі - усунення вказаних недоліків, в тому числі підвищення якісних показників роботи сошників, забезпечення загортання насіння на задану глибину в вологий шар ґрунту. З цією метою в нижній частині сошника між дисками встановлена нерухома п'ята, до бічних сторін п'яти прикріплені щоки, які утворюють горловину для проходження насіння до дна борозни. Щоки в задній частині зрізані під кутом. Насіння з CD CD CO О> о > З 9366 Використані джерела: 2. Щільне дно борозни та загортання насіння нижніми більш вологими шарами ґрунту сприяє 1. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогоспопідвищенню його схожості. дарські машини: Підручник. К.: Каравела, 2004. - с 158-159. 3. Підвищується надійність технологічного процесу сівби завдяки більш жорсткій конструкції 2. Сисолін П.В., Сало В.М., Кропівний В.М. соняшника обладнаного додатковою п'ятою та Сільськогосподарські машини. Кн.. 1, Машини для щоками між дисками. рільництва, К. : "Урожай", 2001. - с 304 -306. •k.2 «r.1 Комп'ютерна верстка М Клюкін Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул, Глазунова, 1, м. Київ - 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Double-disk shovel

Автори англійською

Shmat Serhii Ivanovych, Matvieiev Kuz'ma Dmytrovych, Reznichenko Vitalii Anatoliiovych, Luzan Petro Hryhorovych

Назва патенту російською

Двухдисковый сошник

Автори російською

Шмат Сергей Иванович, Матвеев Кузьма Дмитриевич, Резниченко Виталий Анатольевич, Лузан Петр Григорьевич

МПК / Мітки

МПК: A01C 7/20

Мітки: сошник, дводисковий
