Пристрій для подрібнення матеріалів
Номер патенту: 52417
Опубліковано: 25.08.2010
Автори: Алтухов В'ячеслав Миколайович, Зинченко Андрій Михайлович, Левченко Оксана Олександрівна, Онопченко Олександр Нестерович, Левченко Едуард Петрович
Формула / Реферат
Пристрій для подрібнення матеріалів, що містить чашоподібний диск та кільця з виступами, який відрізняється тим, що внутрішні поверхні чашоподібного диска та кілець, які розміщено між ним та верхнім кільцем, встановлені з ексцентриситетом відносно осі пристрою, товщина кілець зменшується зверху униз, при цьому кількість виступів збільшується.
Текст

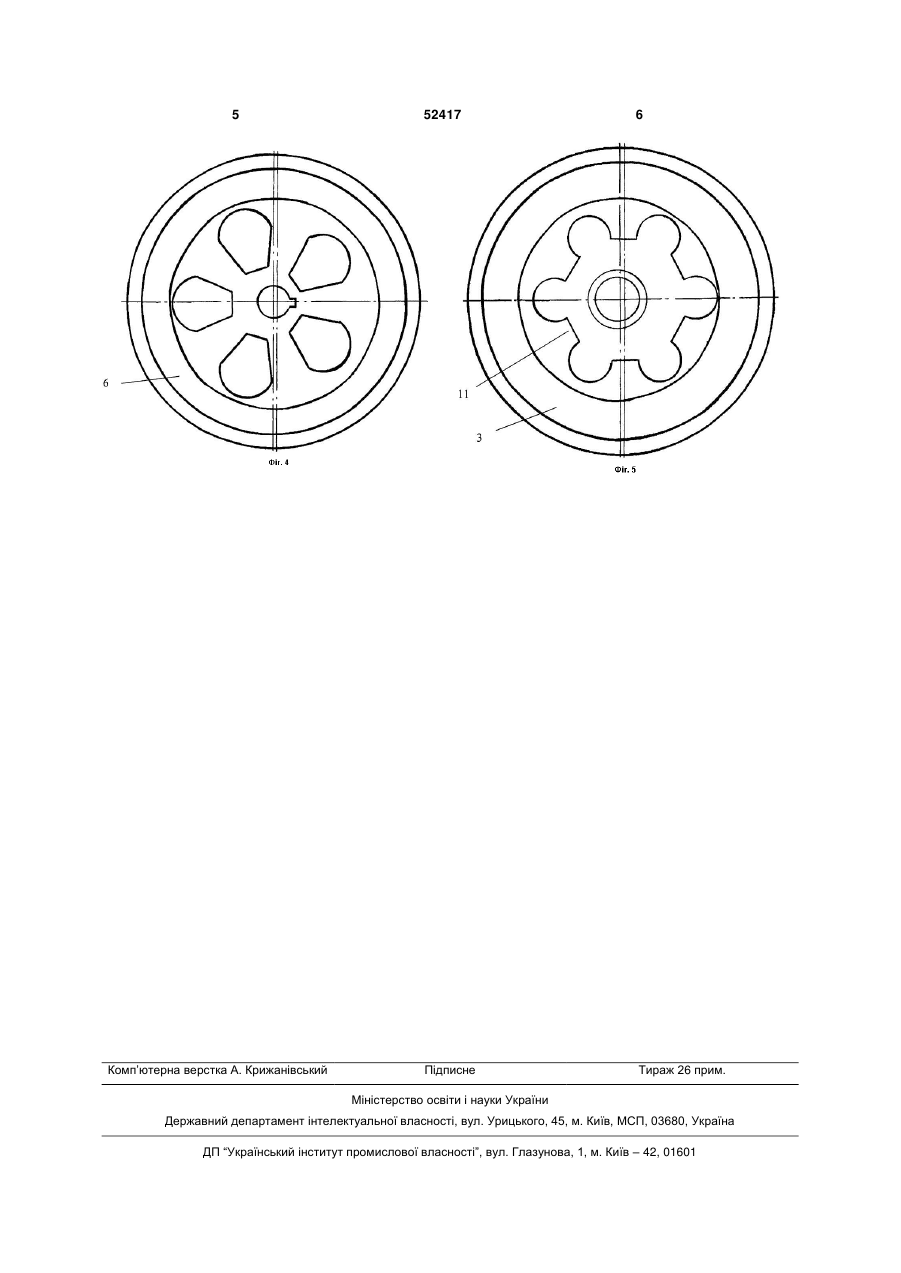

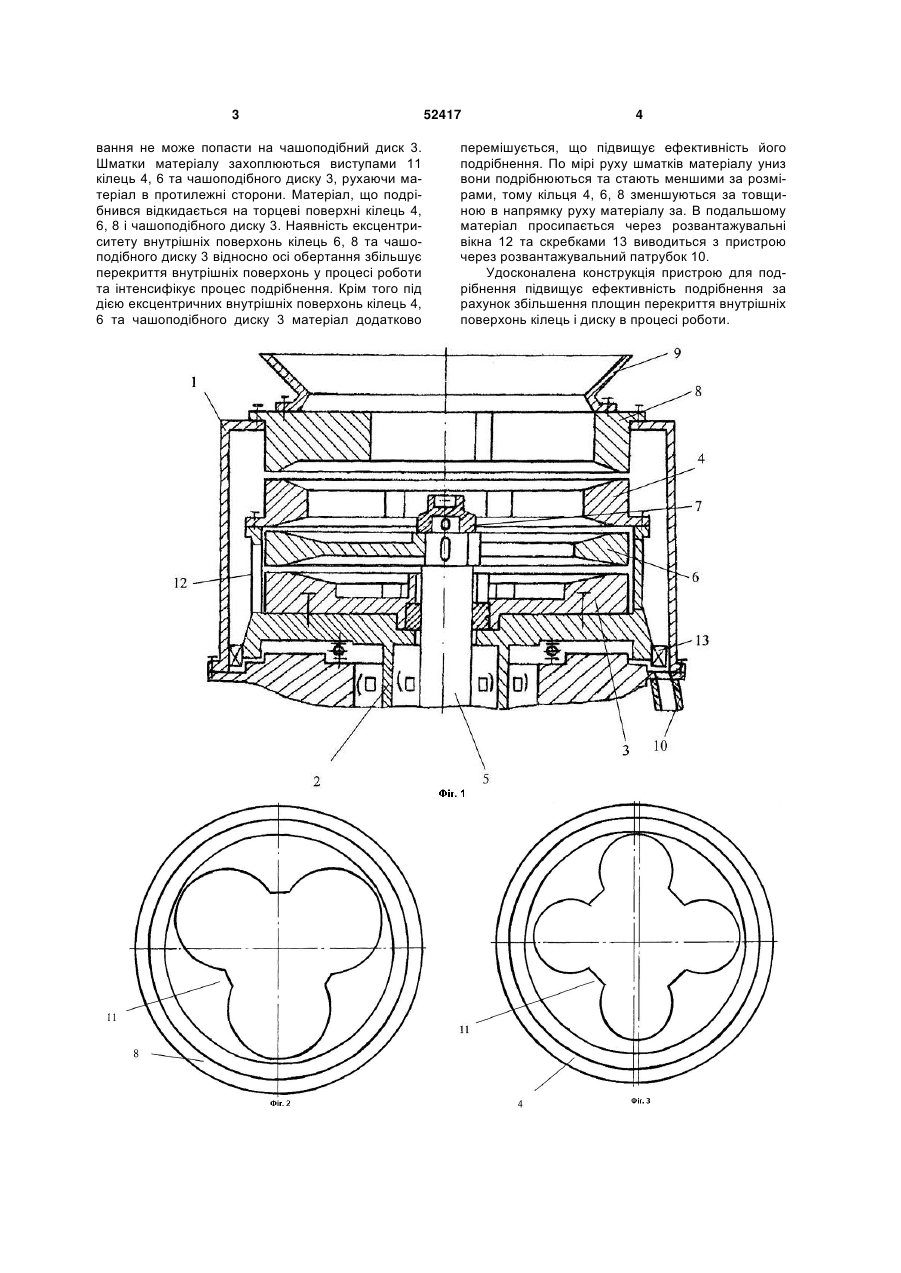

Пристрій для подрібнення матеріалів, що містить чашоподібний диск та кільця з виступами, який відрізняється тим, що внутрішні поверхні чашоподібного диска та кілець, які розміщено між ним та верхнім кільцем, встановлені з ексцентриситетом відносно осі пристрою, товщина кілець зменшується зверху униз, при цьому кількість виступів збільшується. (19) (21) u201002261 (22) 01.03.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ЛЕВЧЕНКО ЕДУАРД ПЕТРОВИЧ, АЛТУХОВ В'ЯЧЕСЛАВ МИКОЛАЙОВИЧ, ЗИНЧЕНКО АНДРІЙ МИХАЙЛОВИЧ, ЛЕВЧЕНКО ОКСАНА ОЛЕКСАНДРІВНА, ОНОПЧЕНКО ОЛЕКСАНДР НЕСТЕРОВИЧ (73) ДОНБАСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 вання не може попасти на чашоподібний диск 3. Шматки матеріалу захоплюються виступами 11 кілець 4, 6 та чашоподібного диску 3, рухаючи матеріал в протилежні сторони. Матеріал, що подрібнився відкидається на торцеві поверхні кілець 4, 6, 8 і чашоподібного диску 3. Наявність ексцентриситету внутрішніх поверхонь кілець 6, 8 та чашоподібного диску 3 відносно осі обертання збільшує перекриття внутрішніх поверхонь у процесі роботи та інтенсифікує процес подрібнення. Крім того під дією ексцентричних внутрішніх поверхонь кілець 4, 6 та чашоподібного диску 3 матеріал додатково 52417 4 перемішується, що підвищує ефективність його подрібнення. По мірі руху шматків матеріалу униз вони подрібнюються та стають меншими за розмірами, тому кільця 4, 6, 8 зменшуються за товщиною в напрямку руху матеріалу за. В подальшому матеріал просипається через розвантажувальні вікна 12 та скребками 13 виводиться з пристрою через розвантажувальний патрубок 10. Удосконалена конструкція пристрою для подрібнення підвищує ефективність подрібнення за рахунок збільшення площин перекриття внутрішніх поверхонь кілець і диску в процесі роботи. 5 Комп’ютерна верстка А. Крижанівський 52417 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for grinding materials
Автори англійськоюLevchenko Eduard Petrovych, Altukhov Viacheslav Mykolaiovych, Zynchenko Andrii Mykhailovych, Levchenko Oksana Oleksandrivna, Onopchenko Oleksandr Nesterovych
Назва патенту російськоюУстройство для измельчения материалов
Автори російськоюЛевченко Эдуард Петрович, Алтухов Вячеслав Николаевич, Зинченко Андрей Михайлович, Левченко Оксана Александровна, Онопченко Александр Нестерович
МПК / Мітки
МПК: B02C 7/08
Мітки: матеріалів, пристрій, подрібнення
