Пристрій для електронного захисту жорсткого диску комп’ютера

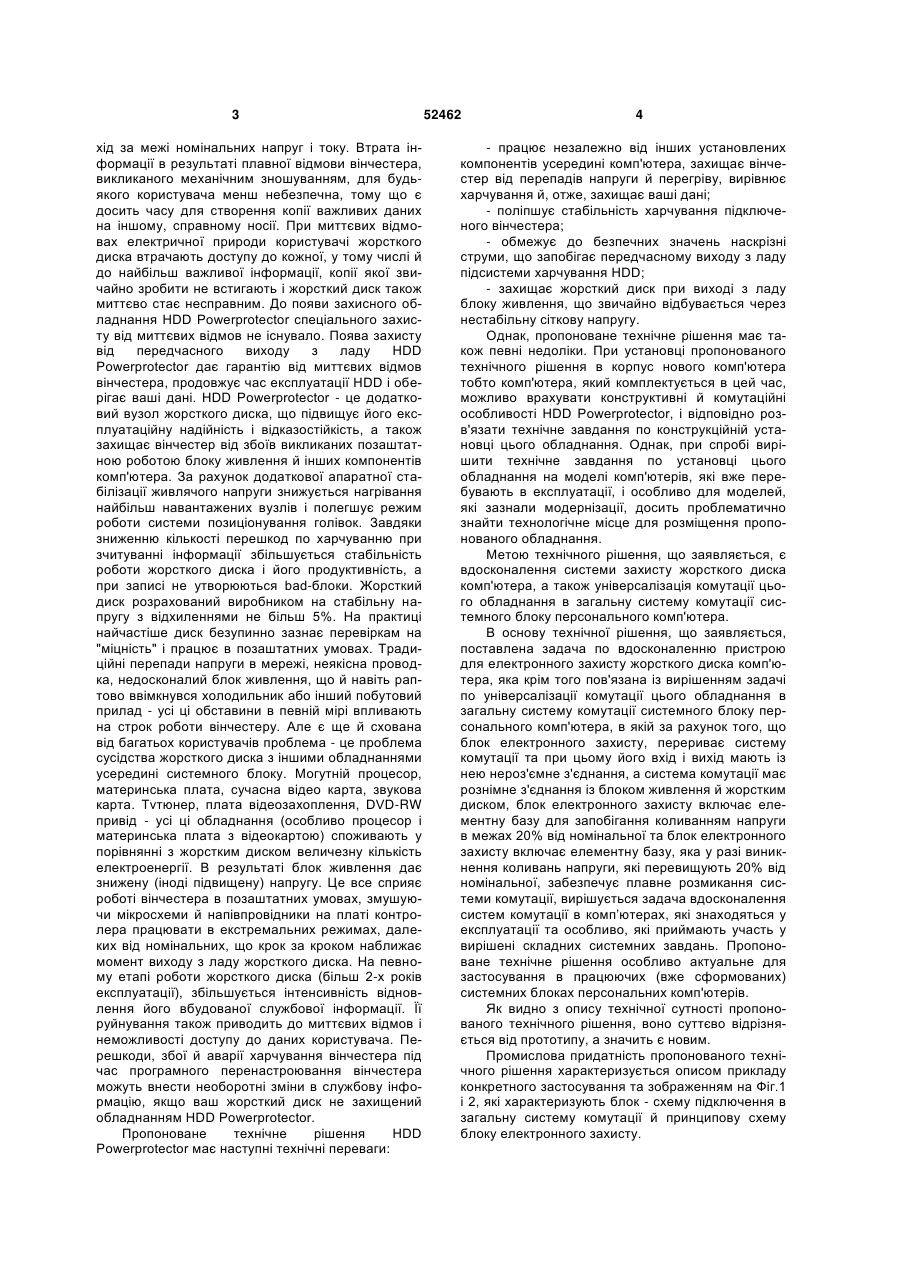

1. Пристрій для електронного захисту жорсткого диску комп'ютера, який включає блок електронного захисту та систему комутації між блоком живлення комп'ютера та жорстким диском, який відрізняється тим, що блок електронного захисту перериває систему комутації та при цьому його вхід і вихід мають із нею нероз'ємне з'єднання, а 3 хід за межі номінальних напруг і току. Втрата інформації в результаті плавної відмови вінчестера, викликаного механічним зношуванням, для будьякого користувача менш небезпечна, тому що є досить часу для створення копії важливих даних на іншому, справному носії. При миттєвих відмовах електричної природи користувачі жорсткого диска втрачають доступу до кожної, у тому числі й до найбільш важливої інформації, копії якої звичайно зробити не встигають і жорсткий диск також миттєво стає несправним. До появи захисного обладнання HDD Powerprotector спеціального захисту від миттєвих відмов не існувало. Поява захисту від передчасного виходу з ладу HDD Powerprotector дає гарантію від миттєвих відмов вінчестера, продовжує час експлуатації HDD і оберігає ваші дані. HDD Powerprotector - це додатковий вузол жорсткого диска, що підвищує його експлуатаційну надійність і відказостійкість, а також захищає вінчестер від збоїв викликаних позаштатною роботою блоку живлення й інших компонентів комп'ютера. За рахунок додаткової апаратної стабілізації живлячого напруги знижується нагрівання найбільш навантажених вузлів і полегшує режим роботи системи позиціонування голівок. Завдяки зниженню кількості перешкод по харчуванню при зчитуванні інформації збільшується стабільність роботи жорсткого диска і його продуктивність, а при записі не утворюються bad-блоки. Жорсткий диск розрахований виробником на стабільну напругу з відхиленнями не більш 5%. На практиці найчастіше диск безупинно зазнає перевіркам на "міцність" і працює в позаштатних умовах. Традиційні перепади напруги в мережі, неякісна проводка, недосконалий блок живлення, що й навіть раптово ввімкнувся холодильник або інший побутовий прилад - усі ці обставини в певній мірі впливають на строк роботи вінчестеру. Але є ще й схована від багатьох користувачів проблема - це проблема сусідства жорсткого диска з іншими обладнаннями усередині системного блоку. Могутній процесор, материнська плата, сучасна відео карта, звукова карта. Тvтюнер, плата відеозахоплення, DVD-RW привід - усі ці обладнання (особливо процесор і материнська плата з відеокартою) споживають у порівнянні з жорстким диском величезну кількість електроенергії. В результаті блок живлення дає знижену (іноді підвищену) напругу. Це все сприяє роботі вінчестера в позаштатних умовах, змушуючи мікросхеми й напівпровідники на платі контролера працювати в екстремальних режимах, далеких від номінальних, що крок за кроком наближає момент виходу з ладу жорсткого диска. На певному етапі роботи жорсткого диска (більш 2-х років експлуатації), збільшується інтенсивність відновлення його вбудованої службової інформації. Її руйнування також приводить до миттєвих відмов і неможливості доступу до даних користувача. Перешкоди, збої й аварії харчування вінчестера під час програмного перенастроювання вінчестера можуть внести необоротні зміни в службову інформацію, якщо ваш жорсткий диск не захищений обладнанням HDD Powerprotector. Пропоноване технічне рішення HDD Powerprotector має наступні технічні переваги: 52462 4 - працює незалежно від інших установлених компонентів усередині комп'ютера, захищає вінчестер від перепадів напруги й перегріву, вирівнює харчування й, отже, захищає ваші дані; - поліпшує стабільність харчування підключеного вінчестера; - обмежує до безпечних значень наскрізні струми, що запобігає передчасному виходу з ладу підсистеми харчування HDD; - захищає жорсткий диск при виході з ладу блоку живлення, що звичайно відбувається через нестабільну сіткову напругу. Однак, пропоноване технічне рішення має також певні недоліки. При установці пропонованого технічного рішення в корпус нового комп'ютера тобто комп'ютера, який комплектується в цей час, можливо врахувати конструктивні й комутаційні особливості HDD Powerprotector, і відповідно розв'язати технічне завдання по конструкційній установці цього обладнання. Однак, при спробі вирішити технічне завдання по установці цього обладнання на моделі комп'ютерів, які вже перебувають в експлуатації, і особливо для моделей, які зазнали модернізації, досить проблематично знайти технологічне місце для розміщення пропонованого обладнання. Метою технічного рішення, що заявляється, є вдосконалення системи захисту жорсткого диска комп'ютера, а також універсалізація комутації цього обладнання в загальну систему комутації системного блоку персонального комп'ютера. В основу технічної рішення, що заявляється, поставлена задача по вдосконаленню пристрою для електронного захисту жорсткого диска комп'ютера, яка крім того пов'язана із вирішенням задачі по універсалізації комутації цього обладнання в загальну систему комутації системного блоку персонального комп'ютера, в якій за рахунок того, що блок електронного захисту, перериває систему комутації та при цьому його вхід і вихід мають із нею нероз'ємне з'єднання, а система комутації має рознімне з'єднання із блоком живлення й жорстким диском, блок електронного захисту включає елементну базу для запобігання коливанням напруги в межах 20% від номінальної та блок електронного захисту включає елементну базу, яка у разі виникнення коливань напруги, які перевищують 20% від номінальної, забезпечує плавне розмикання системи комутації, вирішується задача вдосконалення систем комутації в комп’ютерах, які знаходяться у експлуатації та особливо, які приймають участь у вирішені складних системних завдань. Пропоноване технічне рішення особливо актуальне для застосування в працюючих (вже сформованих) системних блоках персональних комп'ютерів. Як видно з опису технічної сутності пропонованого технічного рішення, воно суттєво відрізняється від прототипу, а значить є новим. Промислова придатність пропонованого технічного рішення характеризується описом прикладу конкретного застосування та зображенням на Фіг.1 і 2, які характеризують блок - схему підключення в загальну систему комутації й принципову схему блоку електронного захисту. 5 52462 Обладнання для електронного захисту жорсткого диска комп'ютера конструктивно (Фіг.1) складається із: - блока живлення комп'ютера; - блока електронного захисту жорсткого диску; - жорсткого диску (НDD). Блок електронного захисту має захисний кожухом, який має нероз'ємне з'єднання з системою комутації, яка має відповідне роз'ємне з'єднання із блоком живлення комп'ютера та жорстким диском (HDD). Обладнання для електронного захисту жорсткого диска комп'ютера еклектично складається зі схеми захисту від підвищеного токовища, схеми захисту від перенапруги, схеми фільтрації й стабілізації вхідної напруги, НЧ і ВЧ фільтрами від імпульсних перешкод, індикацією вхідних напруг по лініях +12 і +5 вольтів. Обладнання для електронного захисту жорсткого диска комп'ютера працює наступними чином: Комп’ютерна верстка М. Ломалова 6 - безупинно вирівнює форму електричного сигналу вступника на жорсткий диск НЧ і ВЧ фільтрами захищаючи його від стрибків, провалів і імпульсних перешкод напруги; - у випадку незначного перевищення вхідних напруг (до +30%) - стабілізує їх до штатних значень +5У i +12В; - у випадку значних перевищень живлячих напруг або токовищ спрацьовує захист, виводячи з ладу блок електронного захисту, тим самим електрично розриваючи з'єднання між блоком живлення й жорстким диском; - у процесі роботи, завдяки світлодіодній системі індикації, відображає наявність/відсутність живлячих напруг +5У i +12В. Як видно із опису технічної сутності корисної моделі, вона є новою та промислово придатною, а значить може бути використана у новій комп'ютерній техніці та в модернізації технічного комп'ютерного обладнання, а особливо для комп'ютерного обладнання, яке знаходиться у експлуатації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
