Пристрій для біохемілюмінесцентних вимірювань

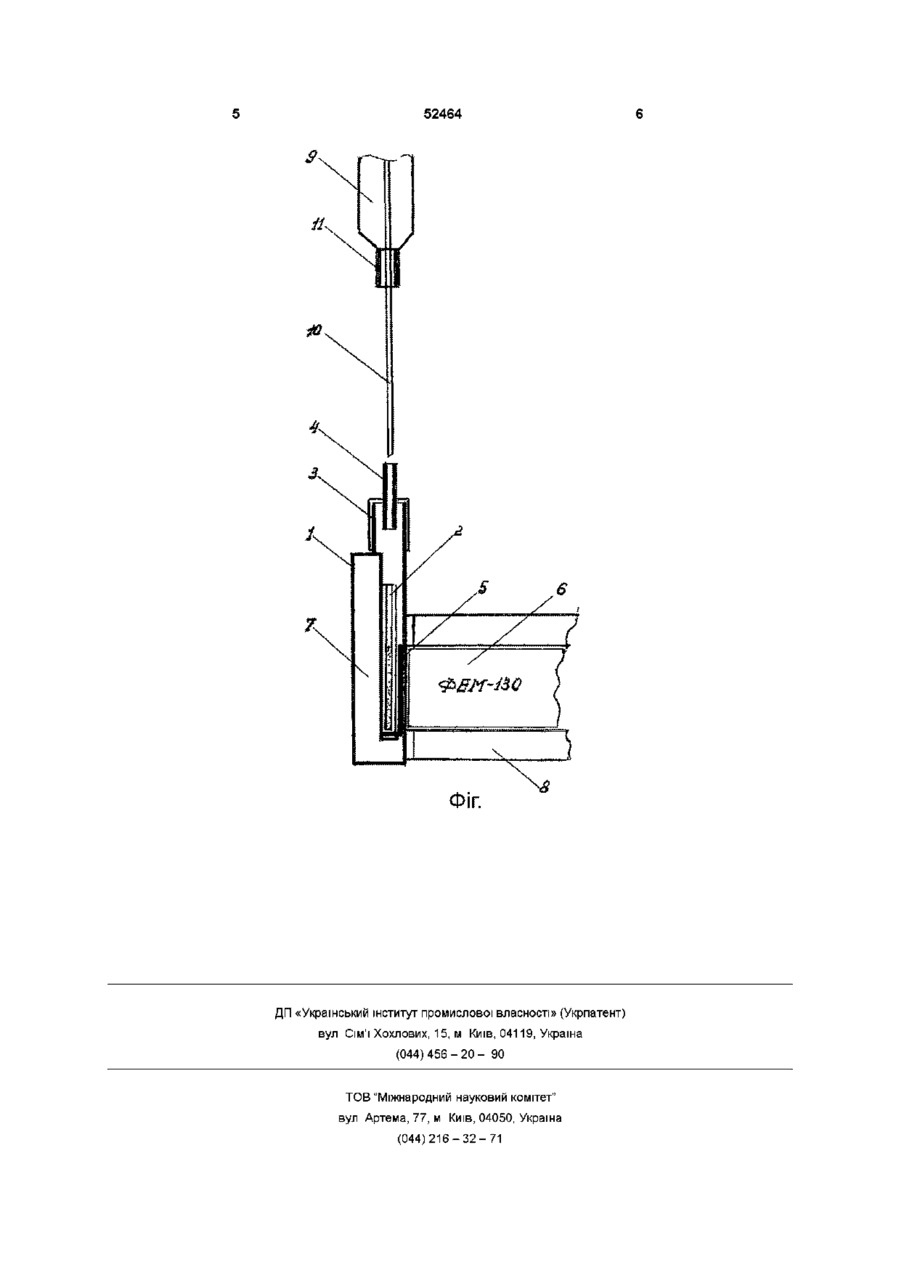

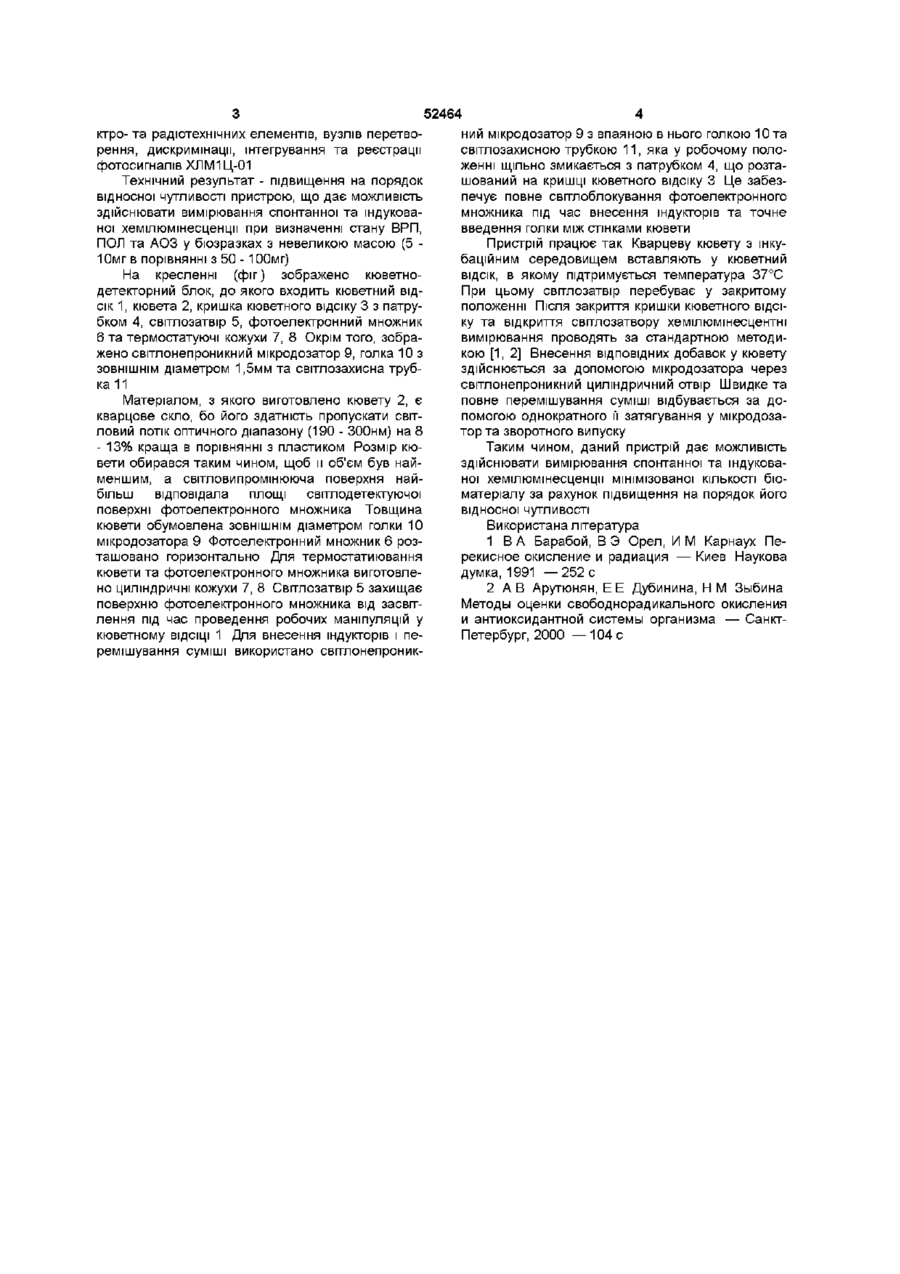

Пристрій для бюхемілюмшесцентних вимірювань, що містить кюветно-детеїсгорний блок з фотоелектронним множником ФЕМ-130, який відрізняється тим, що в кюветно-детекторному блоці кювета виготовлена розміром 10x45x2 мм з кварцового скла і розташована на відстані 3-5 мм від фотоелектронного множника, а для введення індуктора і перемішування суміші використаний світлонепроникний мікродозатор з впаяною в нього голкою з ЗОВНІШНІМ діаметром 1,5 мм, неробочий кінець якої накрито світлозахисною трубкою Винахід відноситься до медичної техніки і може бути використаний для хемілюмінесцентних вимірювань біологічних об'єктів з малою масою ВІДОМІ пристрої для бюхемілюмшесцентних (БХЛ) вимірювань випромінювання, індукованого люцеферазами, на основі ФЕМ-18, ФЕМ-22, ФЕМ29 та ш , однак вони мають недостатню чутливість - 104квант/сек [1] Найбільш близьким за технічною суттю є хемілюмінометр медичний ХЛМ1Ц-01, що належить до досить високочутливих приладів (гранична максимальна чутливість Юквант/сек) для бюхемілюмінесцентних вимірювань вільнорадикальних процесів (ВРП), перекисного окислення ЛІПІДІВ (ПОЛ), активності систем антиоксидантного захисту (АОЗ) чним приводом для перемішування суміші Кюветно-детекторний блок ХЛМ1Ц-01 розрахований на реєстрацію індукованої хемілюмінесценції в інкубаційній суміші об'ємом не менш як 3,5мл, що відповідає 50 - 100мг бюзразка У зв'язку з цим використання хемілюменометру стає практично неможливим при проведенні ендокринологічних досліджень на дрібних лабораторних тваринах і, особливо, при необхідності паралельної оцінки інтенсивності ВРП, ПОЛ та АОЗ в таких органах ендокринної системи, як гіпоталамус, гіпофіз, пшеальна, щитоподібна та надниркові залози, маса яких коливається від 1 до ЗОмг, а також у разі забору мінімальної КІЛЬКОСТІ бюпсійного матеріалу органів хворих на різні ендокринні захворювання з метою їх діагностики Задача винаходу - розробка пристрою для бюхемілюмшесцентних вимірювань мінімізованої КІЛЬКОСТІ бюматеріалу (5 - Юмг, що відповідає об'єму інкубаційної суміші 0,4мл) Поставлена задача вирішується тим, що у пристрої для бюхемілюмшесцентних вимірювань у кюветно-детекторному блоці кювета виготовлена розміром 10 х 45 х 2мм з кварцового скла і розташована на відстані 3 - 5мм від фотоелектронного множника, а для введення індуктора і перемішування суміші використаний світлонепроникний мікродозатор з впаяною в нього голкою з ЗОВНІШНІМ діаметром 1,5мм, неробочий кінець якої накрито світлозахисною трубкою [1] Він складається з термостатуючого блоку "Бюстат" та розміщеного в ньому кюветнодетекторного блоку, аналізатора і лічильника імпульсів, блоку живлення та блоку відтворювання інформації Кюветно-детекторний блок містить у собі касету з циліндричними пластиковими кюветами діаметром 20мм та висотою 45мм, кожна з яких послідовно установлюється на відстані 10мм від світлочутливої поверхні детектора, високочутливий фотоелектронний множник ФЕМ-130 з широким спектральним діапазоном, звичайний світлонезахищений медичний шприц для введення індукторів БХЛ об'ємом 1мл зтаракальною голкою довжиною 100мм і діаметром 2мм та обертаючий металевий стержень діаметром 7 - 8мм з електри У пристрої, що пропонується, повністю збережена принципова схема взаємодії всіх фото-, еле (О ю 52464 ктро- та радіотехнічних елементів, вузлів перетворення, дискримінації, інтегрування та реєстрації фотосигналів ХЛМ1Ц-01 Технічний результат - підвищення на порядок відносної чутливості пристрою, що дає можливість здійснювати вимірювання спонтанної та індукованої хемілюмінесценції при визначенні стану ВРП, ПОЛ та АОЗ у бюзразках з невеликою масою (5 10мг в порівнянні з 50 - ЮОмг) На кресленні (фіг) зображено кюветнодетекторний блок, до якого входить кюветний ВІДСІК 1, кювета 2, кришка кюветного відсіку 3 з патрубком 4, світлозатвір 5, фотоелектронний множник 6 та термостатуючі кожухи 7, 8 Окрім того, зображено світлонепроникний мікродозатор 9, голка 10 з ЗОВНІШНІМ діаметром 1,5мм та світлозахисна трубка 11 Матеріалом, з якого виготовлено кювету 2, є кварцове скло, бо його здатність пропускати світловий потік оптичного діапазону (190 - ЗООнм) на 8 - 13% краща в порівнянні з пластиком Розмір кювети обирався таким чином, щоб и об'єм був найменшим, а світловипромінююча поверхня найбільш відповідала площі світлодетектуючої поверхні фотоелектронного множника Товщина кювети обумовлена ЗОВНІШНІМ діаметром голки 10 мікродозатора 9 Фотоелектронний множник 6 розташовано горизонтально Для термостатиювання кювети та фотоелектронного множника виготовлено циліндричні кожухи 7, 8 Світлозатвір 5 захищає поверхню фотоелектронного множника від засвітлення під час проведення робочих маніпуляцій у кюветному ВІДСІЦІ 1 Для внесення індукторів і перемішування суміші використано світлонепроник ний мікродозатор 9 з впаяною в нього голкою Юта світлозахисною трубкою 11, яка у робочому положенні щільно змикається з патрубком 4, що розташований на кришці кюветного відсіку 3 Це забезпечує повне світлоблокування фотоелектронного множника під час внесення індукторів та точне введення голки між стінками кювети Пристрій працює так Кварцеву кювету з інкубаційним середовищем вставляють у кюветний ВІДСІК, в якому підтримується температура 37°С При цьому світлозатвір перебуває у закритому положенні Після закриття кришки кюветного відсіку та відкриття світлозатвору хемілюмінесцентні вимірювання проводять за стандартною методикою [1, 2] Внесення ВІДПОВІДНИХ добавок у кювету здійснюється за допомогою мікродозатора через світлонепроникний циліндричний отвір Швидке та повне перемішування суміші відбувається за допомогою однократного її затягування у мікродозатор та зворотного випуску Таким чином, даний пристрій дає можливість здійснювати вимірювання спонтанної та індукованої хемілюмінесценції мінімізованої КІЛЬКОСТІ бюматеріалу за рахунок підвищення на порядок його відносної чутливості Використана література 1 В А Барабой, В Э Орел, И М Карнаух Перекисное окисление и радиация — Киев Наукова думка, 1991 —252 с 2 А В Арутюнян, Е Е Дубинина, Н М Зыбина Методы оценки свободнорадикального окисления и антиоксидантной системы организма — СанктПетербург, 2000 —104 с 52464 Л і \ ч Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
