Пристрій для антропометричних вимірювань

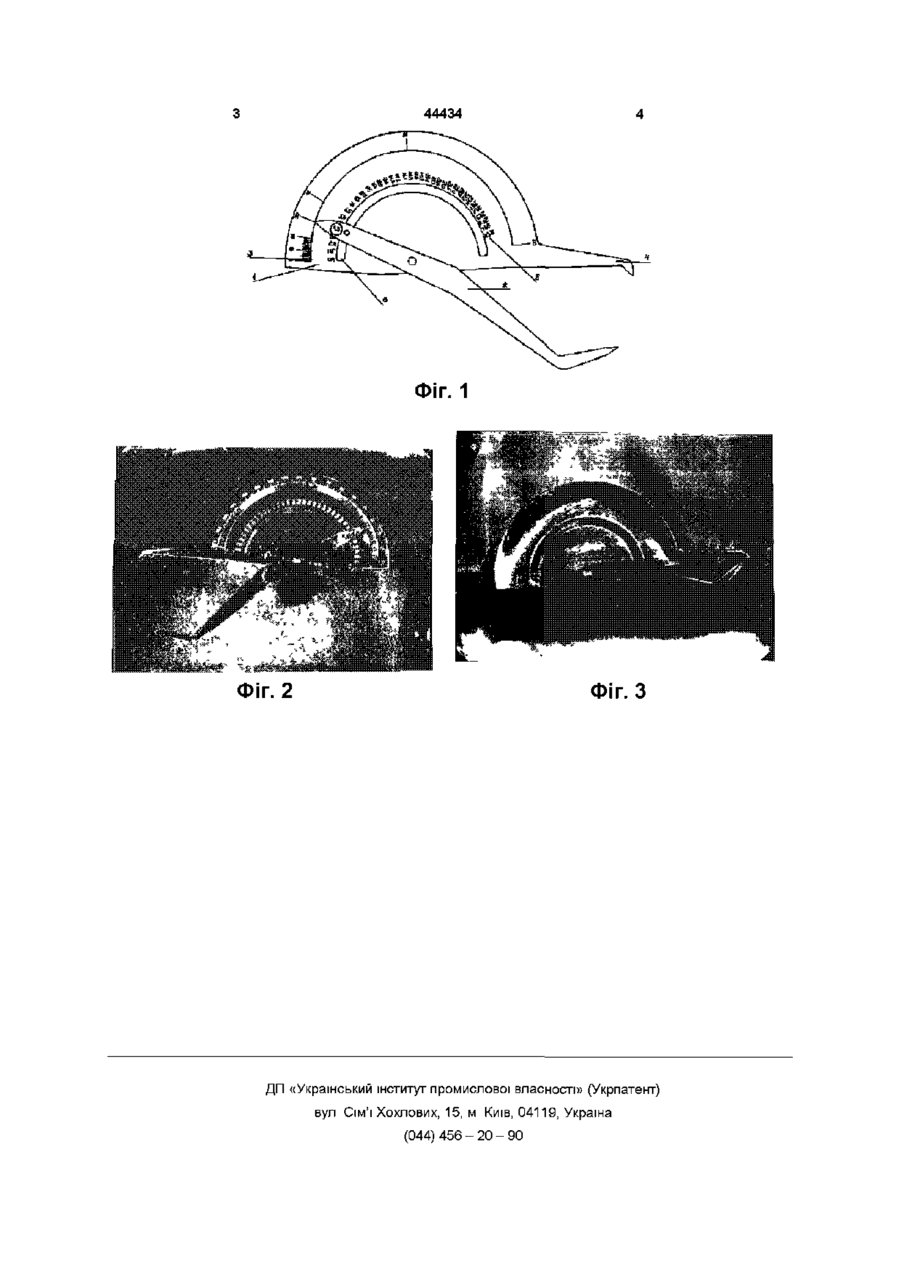

Пристрій для антропометричних вимірювань, що виконаний у вигляді напівкола з градуйованою у градусах шкалою, розташованою паралельно його сферичній лінії, і має рухому стрілу, розміщену на одній осі з корпусом, який відрізняється тим, що він має додаткову напрямну, яка є продовженням основи корпусу пристрою, крім того, на корпусі виконана проточка шириною 2,5-3,0 мм для можливості переміщення рухомої стріли, а також додатково, паралельно градуйованій у градусах шкалі, виконана лінійна шкала Винахід відноситься до медичної техніки і може бути застосований для антропометричних вимірювань в стоматологи, анатомії Найбільш близьким до запропонованого технічного рішення є кутомір Stadelmann, що включає целулоїдне напівколо з градусами, дерев'яної горизонтальної платівки і рухомий показник [1] Недоліком вказаного пристрою с неможливість вимірювання за його допомогою антропометричних параметрів лиця через відсутність лінійної шкали В основу винаходу поставлена задача розробки пристрою для антропометричних вимірювань параметрів лиця, який би включав паралельно з градуйованою у градусах шкалою лінійну, що дасть можливість одномоментно проводити вимірювання антропометричних параметрів лиця та кута нижньої щелепи Поставлена задача вирішується тим, що згідно з винаходом, пристрій має додаткову напрямну, яка є продовженням основи корпусу пристрою, крім того, на корпусі виконана проточка шириною 2,5 - 3,0мм з можливістю переміщення рухомої стріли, а також додатково, паралельно градуйованій у градусах шкалі, виконана лінійна шкала Загальний вигляд пристрою зображено на фіг 1, 2, 3, де 1 - корпус пристрою, 2 - стріла рухома, 3 - шкала градуйована у град, 4 - нарямна додаткова, 5 - шкала лінійна, см 6 - проточка Пристрій використовується наступним чином кут нижньої щелепи вимірюють так, що пацієнт нахиляє голову набік, губи зімкнені, шия витягнена, нижня щелепа максимально висунута вперед, а додаткова нарямна розташовується під краєм нижньої щелепи, а рухома стріла - наближується до стинання з висхідною гілкою Для вимірювання антропометричних параметрів лиця використовують додаткову нарямну та рухому стрілу, розташовуючи їх між антропометричними точками, параметри лиця вимірюють за допомогою додаткової лінійної шкали В порівнянні з прототипом, запропонований пристрій дозволяє одномоментно використовувати лінійну та градусну шкали для вимірювання антропометричних параметрів лиця та кута нижньої щелепи, що підвищує точність вимірювання, скорочує час на діагностику стоматологічних захворювань та статистичних анатомічних досліджень, крім тою досягається зручність в експлуатації Література 1 Ужумецкене И И Методы исследования в ортодонтии М , Медицина -1970,-С 103-107 ГО 44434 ФІГ. 1 Фіг. 2 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
