Регулятор витрати з терморегулюванням
Номер патенту: 52544
Опубліковано: 25.08.2010
Автори: Губарев Олександр Павлович, Ганпанцурова Оксана Сергіївна, Недомовний Артем Юрійович
Формула / Реферат
Регулятор витрати з терморегулюванням, що містить корпус, в якому розташовані редукційний клапан, дросель та пружина, яка встановлена в порожнині одного з торців редукційного клапана, який відрізняється тим, що в порожнині з протилежної до пружини сторони встановлений герметичний сильфон, заповнений рідиною, який упирається в інший торець редукційного клапана.
Текст

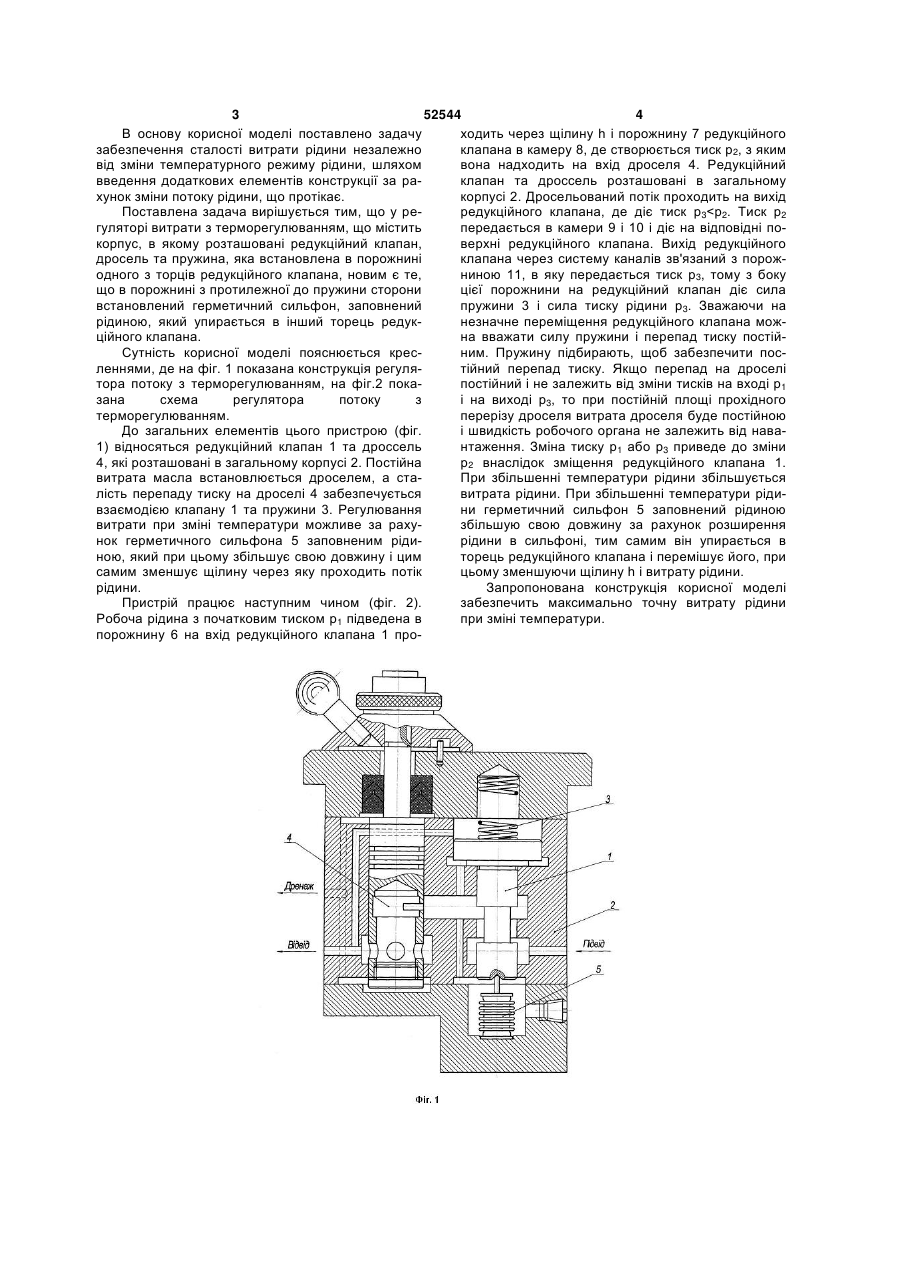

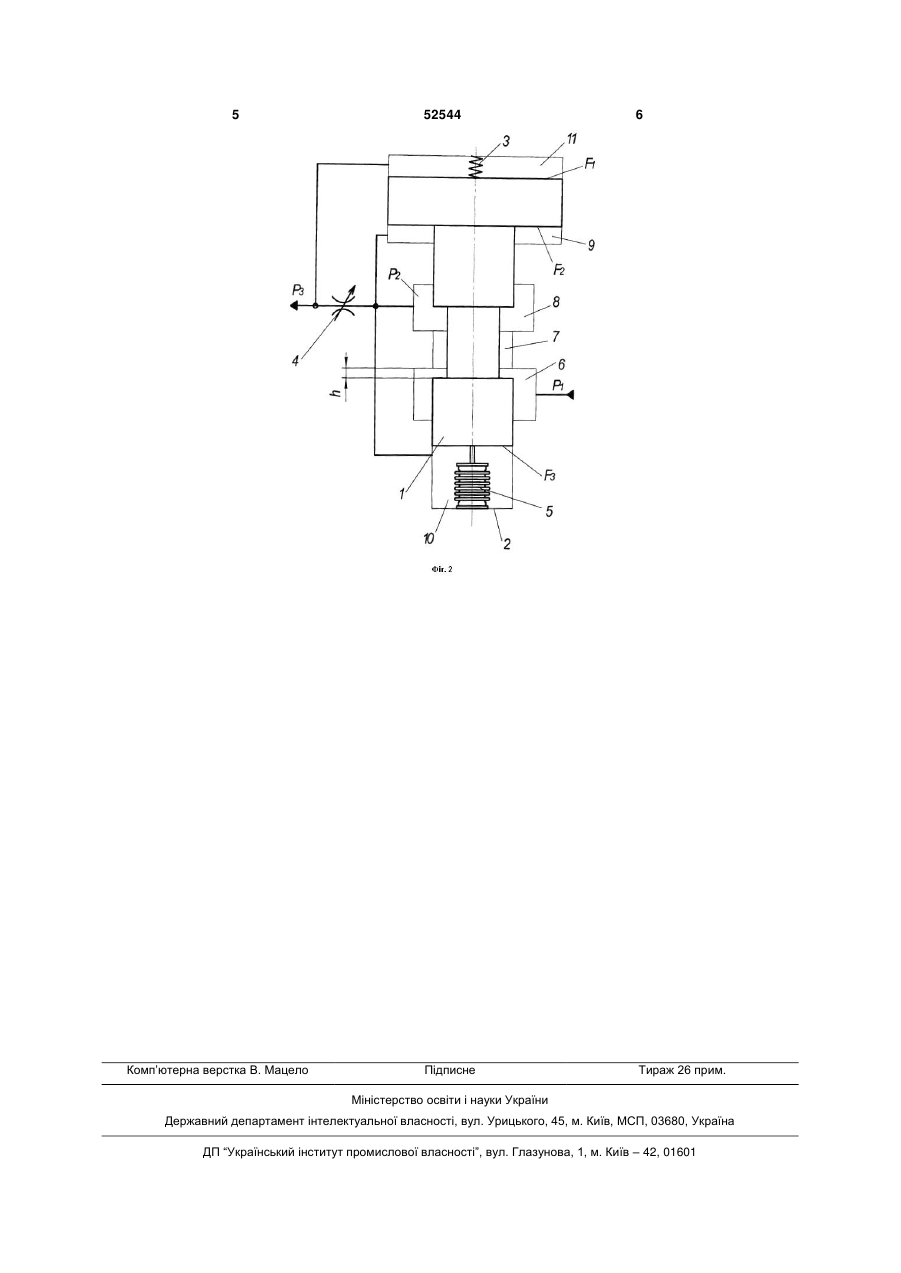

Регулятор витрати з терморегулюванням, що містить корпус, в якому розташовані редукційний клапан, дросель та пружина, яка встановлена в порожнині одного з торців редукційного клапана, який відрізняється тим, що в порожнині з протилежної до пружини сторони встановлений герметичний сильфон, заповнений рідиною, який упирається в інший торець редукційного клапана. (19) (21) u201003412 (22) 24.03.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) НЕДОМОВНИЙ АРТЕМ ЮРІЙОВИЧ, ГУБАРЕВ ОЛЕКСАНДР ПАВЛОВИЧ, ГАНПАНЦУРОВА ОКСАНА СЕРГІЇВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 52544 4 В основу корисної моделі поставлено задачу ходить через щілину h і порожнину 7 редукційного забезпечення сталості витрати рідини незалежно клапана в камеру 8, де створюється тиск р2, з яким від зміни температурного режиму рідини, шляхом вона надходить на вхід дроселя 4. Редукційний введення додаткових елементів конструкції за раклапан та дроссель розташовані в загальному хунок зміни потоку рідини, що протікає. корпусі 2. Дросельований потік проходить на вихід Поставлена задача вирішується тим, що у рередукційного клапана, де діє тиск р3
ДивитисяДодаткова інформація
Назва патенту англійськоюThermoregulation-flow control regulator
Автори англійськоюNedomovnyi Artem Yuriiovych, Hubarev Oleksandr Pavlovych, Hanpantsurova Oksana Serhiivna
Назва патенту російськоюРегулятор расхода с терморегулированием
Автори російськоюНедомовный Артем Юрьевич, Губарев Александр Павлович, Ганпанцурова Оксана Сергеевна
МПК / Мітки
МПК: G05D 23/00, G05D 11/00
Мітки: витрати, регулятор, терморегулюванням
