Регулятор витрати

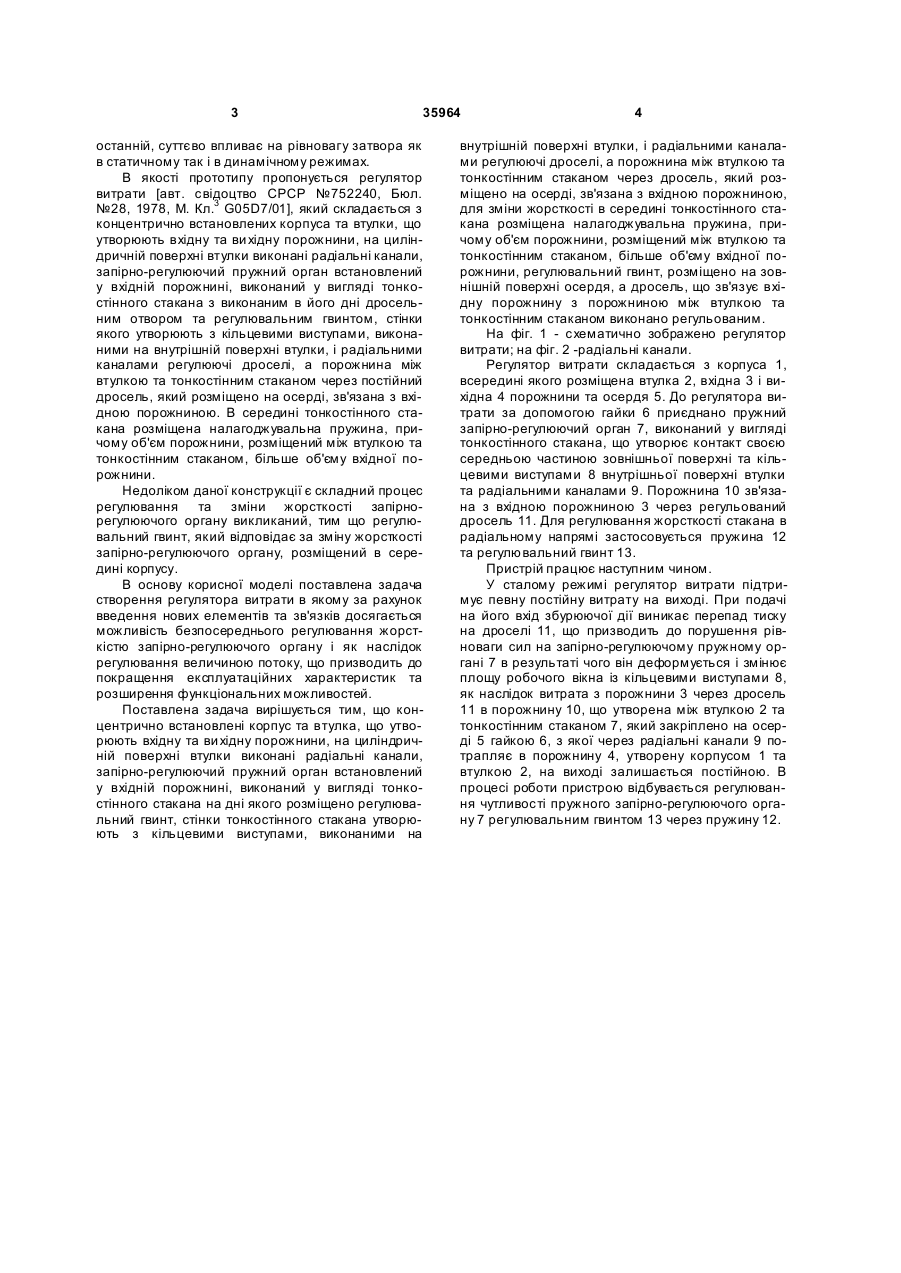

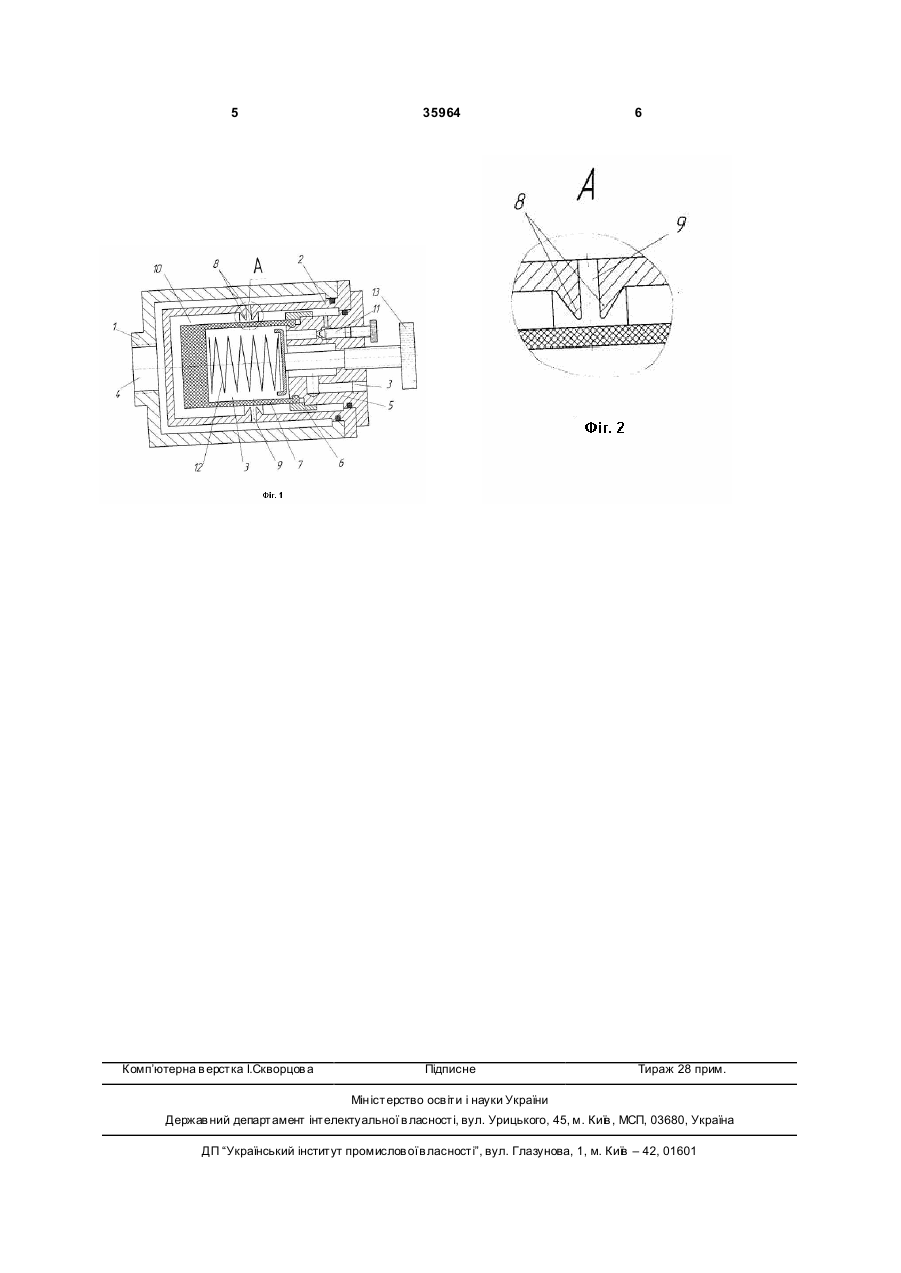

Регулятор витрати, що містить концентрично встановлені корпус та втулку, які утворюють вхідну та вихідн у порожнини, на циліндричній поверхні втулки виконані радіальні канали, запірнорегулюючий пружний орган встановлений у вхідній порожнині і виконаний у вигляді тонкостінного стакана, на дні якого розміщено регулювальний гвинт, 3 35964 останній, суттєво впливає на рівновагу затвора як в статичному так і в динамічному режимах. В якості прототипу пропонується регулятор витрати [авт. свідоцтво СРСР №752240, Бюл. №28, 1978, М. Кл.3 G05D7/01], який складається з концентрично встановлених корпуса та втулки, що утворюють вхідну та ви хідну порожнини, на циліндричній поверхні втулки виконані радіальні канали, запірно-регулюючий пружний орган встановлений у вхідній порожнині, виконаний у вигляді тонкостінного стакана з виконаним в його дні дросельним отвором та регулювальним гвинтом, стінки якого утворюють з кільцевими виступами, виконаними на внутрішній поверхні втулки, і радіальними каналами регулюючі дроселі, а порожнина між втулкою та тонкостінним стаканом через постійний дросель, який розміщено на осерді, зв'язана з вхідною порожниною. В середині тонкостінного стакана розміщена налагоджувальна пружина, причому об'єм порожнини, розміщений між втулкою та тонкостінним стаканом, більше об'єму вхідної порожнини. Недоліком даної конструкції є складний процес регулювання та зміни жорсткості запірнорегулюючого органу викликаний, тим що регулювальний гвинт, який відповідає за зміну жорсткості запірно-регулюючого органу, розміщений в середині корпусу. В основу корисної моделі поставлена задача створення регулятора витрати в якому за рахунок введення нових елементів та зв'язків досягається можливість безпосереднього регулювання жорсткістю запірно-регулюючого органу і як наслідок регулювання величиною потоку, що призводить до покращення експлуатаційних характеристик та розширення функціональних можливостей. Поставлена задача вирішується тим, що концентрично встановлені корпус та втулка, що утворюють вхідну та ви хідну порожнини, на циліндричній поверхні втулки виконані радіальні канали, запірно-регулюючий пружний орган встановлений у вхідній порожнині, виконаний у вигляді тонкостінного стакана на дні якого розміщено регулювальний гвинт, стінки тонкостінного стакана утворюють з кільцевими виступами, виконаними на 4 внутрішній поверхні втулки, і радіальними каналами регулюючі дроселі, а порожнина між втулкою та тонкостінним стаканом через дросель, який розміщено на осерді, зв'язана з вхідною порожниною, для зміни жорсткості в середині тонкостінного стакана розміщена налагоджувальна пружина, причому об'єм порожнини, розміщений між втулкою та тонкостінним стаканом, більше об'єму вхідної порожнини, регулювальний гвинт, розміщено на зовнішній поверхні осердя, а дросель, що зв'язує вхідну порожнину з порожниною між втулкою та тонкостінним стаканом виконано регульованим. На фіг. 1 - схематично зображено регулятор витрати; на фіг. 2 -радіальні канали. Регулятор витрати складається з корпуса 1, всередині якого розміщена втулка 2, вхідна 3 і вихідна 4 порожнини та осердя 5. До регулятора витрати за допомогою гайки 6 приєднано пружний запірно-регулюючий орган 7, виконаний у вигляді тонкостінного стакана, що утворює контакт своєю середньою частиною зовнішньої поверхні та кільцевими виступами 8 внутрішньої поверхні втулки та радіальними каналами 9. Порожнина 10 зв'язана з вхідною порожниною 3 через регульований дросель 11. Для регулювання жорсткості стакана в радіальному напрямі застосовується пружина 12 та регулювальний гвинт 13. Пристрій працює наступним чином. У сталому режимі регулятор витрати підтримує певну постійну витрату на виході. При подачі на його вхід збурюючої дії виникає перепад тиску на дроселі 11, що призводить до порушення рівноваги сил на запірно-регулюючому пружному органі 7 в результаті чого він деформується і змінює площу робочого вікна із кільцевими виступами 8, як наслідок витрата з порожнини 3 через дросель 11 в порожнину 10, що утворена між втулкою 2 та тонкостінним стаканом 7, який закріплено на осерді 5 гайкою 6, з якої через радіальні канали 9 потрапляє в порожнину 4, утворену корпусом 1 та втулкою 2, на виході залишається постійною. В процесі роботи пристрою відбувається регулювання чутливості пружного запірно-регулюючого органу 7 регулювальним гвинтом 13 через пружину 12. 5 Комп’ютерна в ерстка І.Скворцов а 35964 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки УкраїниДержав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
